Van bướm là gì

Tóm tắt nội dung: hệ thống đường ống là một bộ phận không thể thiếu trong cả các hoạt động công nghiệp và đời sống hàng ngày.. Tuy nhiên, việc lựa chọn một loại van phù hợp vừa đáp ứng được nhu cầu sử dụng và tiết kiệm chi phí vận hành là rất khó khăn.

Trong bài viết này, chúng tôi giới thiệu đến bạn một trong những loại van công nghiệp có khả năng kiểm soát và điều tiết dòng chảy tốt - VAN BƯỚM. Đây là loại van được sử dụng rộng rãi trên thị trường hiện nay.

Hãy cùng tìm hiểu thêm về loại van công nghiệp này qua bài viết dưới đây!

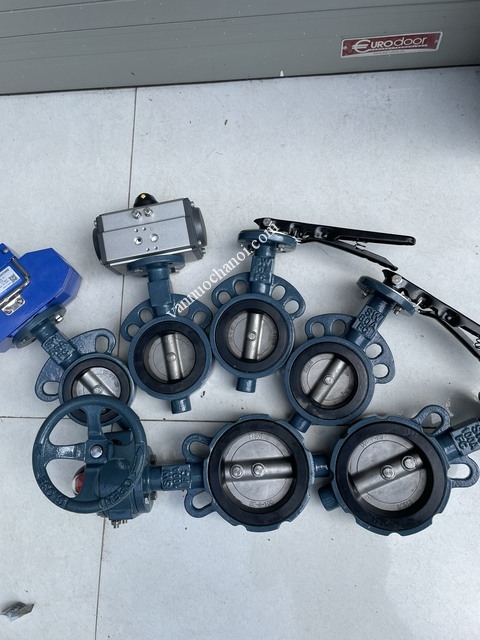

Tổng quan về van bướm

Van bướm hay còn gọi là van cánh bướm, là một loại van công nghiệp được sử dụng rộng rãi trong nhiều lĩnh vực và khu vực khác nhau. Nó có thể điều tiết dòng chảy hai chiều và được điều khiển bằng cơ học hoặc tự động.

Khác với các dòng van cầu hay van cổng, van bướm cho thấy hiệu quả hoạt động trong nhiều hệ thống. Sử dụng van bướm mang lại khả năng đóng mở nhanh, khả năng điều tiết linh hoạt cũng như độ bền ấn tượng.

Thân van được thiết kế đơn giản, tối ưu hoá hoạt động nhưng vẫn tiết kiệm được diện tích. Do vậy việc vận chuyển và lắp đặt van bướm rất dễ dàng.

Ngoài khả năng cung cấp hiệu quả hoạt động, van bướm còn có giá thành rẻ, trọng lượng nhẹ và có thể hoạt động trong nhiều điều kiện môi trường khác nhau. So với van cầu, giá thành và trọng lượng của van bướm thấp hơn khoảng 3 lần

Công ty TNHH TM & XNK HT Việt Nam là đơn vị cung cấp van bướm chất lượng và uy tín nhất trên thị trường Việt Nam. Chúng tôi cung cấp đầy đủ các loại van từ DN40 - DN2000 để đáp ứng nhu cầu của các đường ống khác nhau trên thị trường hiện nay.

Ưu điểm và nhược điểm của van bướm

Ưu điểm của van bướm

Khi lắp đặt van bướm vào hệ thống, người dùng sẽ thấy được tính đa năng và tiện dụng của sản phẩm. Có thể kể đến như:

♦ Thiết kế đơn giản và nhỏ gọn giúp việc lắp đặt dễ dàng và tiện lợi.

♦ Khả năng xoay cánh van góc 90 độ giúp kiểm soát dòng chảy linh hoạt và chính xác.

♦ Cánh van được tối ưu hóa để giảm cản trở và áp lực, từ đó giảm mất áp và tiêu hao năng lượng.

♦ Có nhiều kích thước khác nhau để phù hợp với các đường ống DN40 - DN2000.

♦ Tuổi thọ cao và ít gặp sự cố hỏng hóc do có ít bộ phận chuyển động hơn các loại van khác.

♦ Chi phí sản xuất và lắp đặt thấp hơn so với các loại van điều khiển dòng chảy khác, giúp tiết kiệm chi phí.

Những hạn chế khi sử dụng van bướm

♦ Không thể hoạt động trong hệ thống áp suất cao vì sẽ làm hư hỏng trục van.

♦ Không thích hợp cho dòng lỏng chứa nhiều tạp chất hay các chất dạng bùn, chất nhớt.

♦ Chỉ hoạt động trong điều kiện nhiệt độ và áp suất nhất định, do đó cần chọn chất liệu phù hợp.

♦ Dễ bị kẹt khi gặp rác thải hoặc vật thể lớn trong dòng chất.

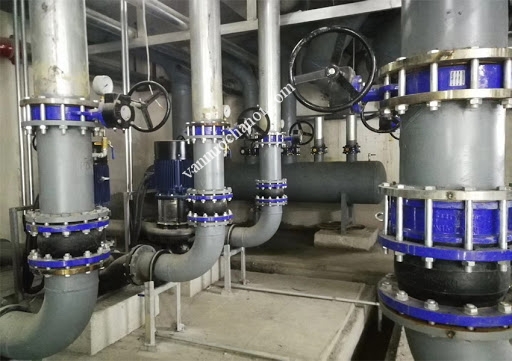

Ứng dụng của van bướm

Hiện nay, van bướm đang được sử dụng rộng rãi trên thị trường Việt Nam và toàn cầu. Các hệ thống tiêu biểu hiện nay sử dụng van bướm bao gồm:

♦ Hệ thống xử lý nước, cung cấp nước cho nhà máy, khu công nghiệp, khu đô thị,...

♦ Ngành công nghiệp hóa chất, sản xuất dung dịch tẩy rửa,...

♦ Ngành công nghiệp chế biến lương thực, thực phẩm, đồ uống,...

♦ Hệ thống thủy điện, nhiệt điện,...

♦ Bồn chứa, bể chứa, đường ống,...

Cấu tạo của van bướm

Van bướm được thiết kế đơn giản nhưng vẫn đảm bảo thực hiện tốt vai trò của mình. Dưới đây là các bộ phận chính cấu tạo nên van bướm

♦ Thân van: Là bộ phận chính của van bướm, nó bảo vệ các bộ phận bên trong và tiếp xúc trực tiếp với môi trường bên ngoài. Thân van được làm từ nhiều chất liệu khác nhau để đáp ứng với các điều kiện môi trường.

♦ Cánh van: Có hình dạng hình tròn dẹp, cho phép dòng chất lỏng dễ dàng đi qua và ngăn chặn dòng chất lỏng tại vị trí lắp đặt. Cánh van được làm từ nhiều chất liệu như gang, inox, nhựa.

♦ Bộ điều khiển: Được lắp đặt trên thân van và kết nối với trục van, có chức năng điều khiển hoạt động đóng mở của cánh van. Có nhiều loại bộ điều khiển từ cơ học đến tự động hóa như tay gạt, tay quay hoặc điều khiển điện, khí nén.

♦ Gioăng: Là bộ phận nằm trong van, bao quanh cánh van và có tác dụng ngăn chặn rò rỉ khi van hoạt động. Thường được làm từ các vật liệu mềm như cao su EPDM, Teflon (PTFE).

♦ Trục van: Bộ phận hình trục tròn giúp giữ cánh van ổn định trong quá trình hoạt động. Thường được làm từ inox để đảm bảo độ cứng và bền với áp lực của các loại chất lỏng khác nhau.

Phân loại van bướm

Mỗi hệ thống, mỗi ngành công nghiệp trên thị trường đều có điều kiện làm việc và sử dụng lưu chất khác nhau. Vì vậy, chúng ta cần chọn và sử dụng van bướm phù hợp với cấu tạo, chất liệu và kiểu điều khiển của hệ thống.

Dưới đây là một số loại van bướm phổ biến được sử dụng hiện nay, bạn có thể tham khảo và lựa chọn sản phẩm phù hợp nhất cho mình.

Phân loại theo chất liệu cấu tạo van bướm

Các dòng van công nghiệp được tạo từ nhiều chất liệu khác nhau để đáp ứng các điều kiện làm việc khác nhau trên thị trường. Dưới đây là một số dòng van cánh bướm với các chất liệu phổ biến hiện nay.

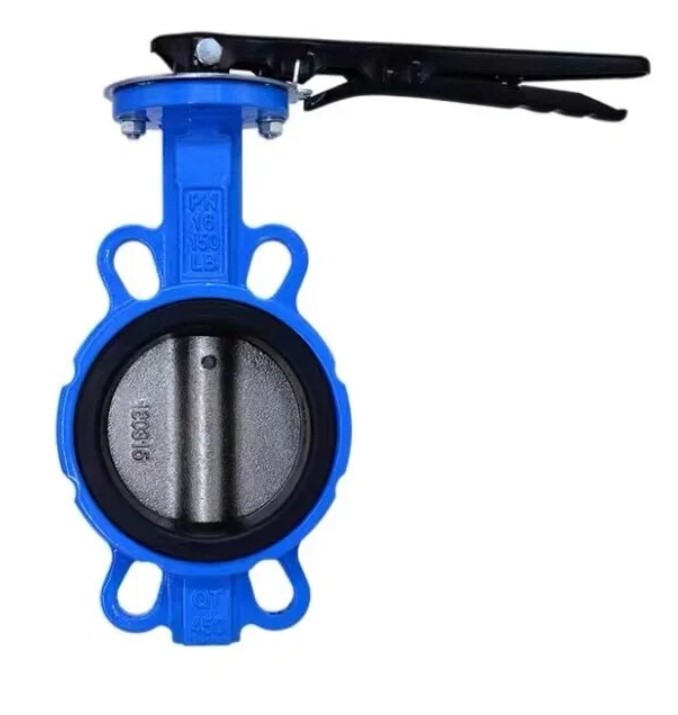

♦ Van bướm gang

Dòng van bướm làm từ gang dẻo là một trong những loại van được sử dụng rộng rãi nhất tại Việt Nam hiện nay. Với chất liệu gang dẻo, van có thể chịu áp lực lên đến 16 bar và hoạt động tốt ở nhiệt độ cao như 180-200 độ C.

Van này được sử dụng phổ biến trong các hệ thống xử lý nước, cung cấp nước và khí nén. Ngoài ra, van bướm gang còn có độ bền và khả năng chịu lực cao.

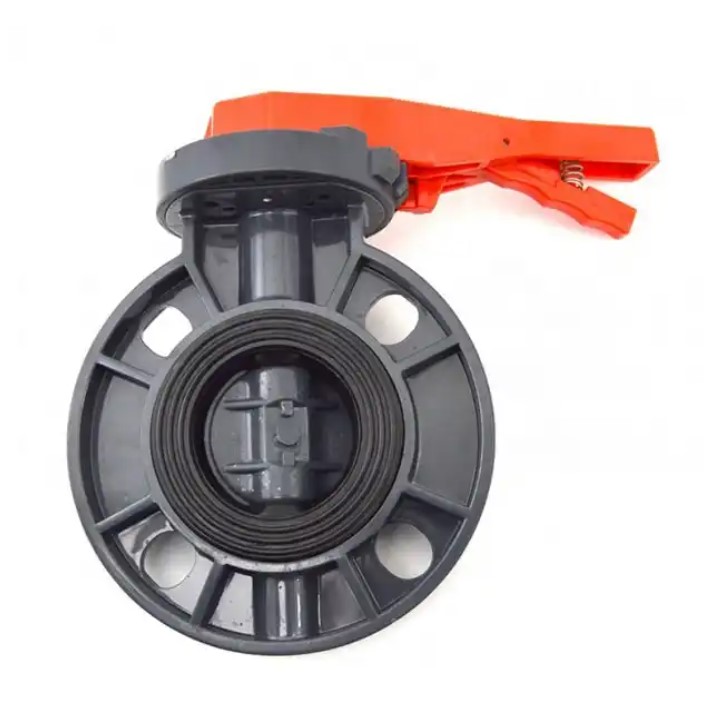

♦ Van bướm nhựa

Van bướm được làm từ các dòng nhựa cao cấp như PVC, upvc, cpvc có khả năng chống ăn mòn axit, bazo, muối. Tuy nhiên, van nhựa chỉ dùng được trong hệ thống nhiệt độ không quá 80 độ C.

Hiện nay, van bướm nhựa được lắp đặt trong các nhà máy, hệ thống tưới tiêu và cấp thoát nước ở khu công nghiệp. Với thiết kế nhỏ gọn và nhẹ, việc lắp đặt vào hệ thống đường ống trở nên dễ dàng và thuận tiện.

♦ Van bướm thép

Van bướm thép là loại van được tạo ra từ vật liệu thép chịu nhiệt và áp lực cao. Nó có thể hoạt động trong môi trường có nhiệt độ lên đến 400 độ C và áp lực tối đa 25 bar. Hiện nay, nó là sự lựa chọn hàng đầu cho các hệ thống nước nóng và hơi nóng.

Giá van bướm thép thường rẻ hơn các dòng chất liệu khác bởi chất liệu dễ khai thác và có khả năng gia công dễ dàng. Đây là lựa chọn thích hợp để tối ưu chi phí cho nhiều công trình.

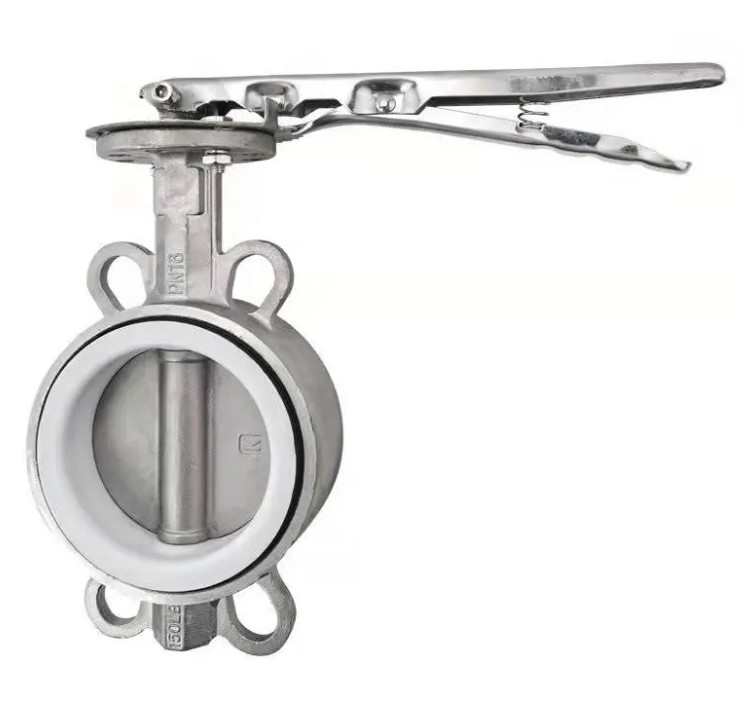

♦ Van bướm inox

Van cánh bướm inox 304 và 316 có thể hoạt động trong môi trường áp lực cao và nhiệt độ cao. Với toàn thân van làm từ inox và gioăng Teflon, dòng van này có khả năng chống ăn mòn tốt. Van bướm inox là lựa chọn lí tưởng cho các hệ thống vận chuyển hoá chất, và các đường ống ngoài trời.

Tuy nhiên, vì sử dụng inox làm vật liệu chính, giá của dòng van này thường cao hơn các loại van khác. Nhưng với chất lượng và lợi ích khi sử dụng trong hệ thống, dòng van này vẫn được sử dụng rộng rãi trên thị trường.

Phân loại theo phương thức điều khiển van bướm

Chúng ta có thể điều khiển van bằng cách sử dụng các phương pháp khác nhau như tay gạt, tay quay hoặc tự động hóa bằng điện hoặc khí nén. Các bạn có thể xem chi tiết về các loại điều khiển van bướm hiện đang được sử dụng trên thị trường ở dưới đây.

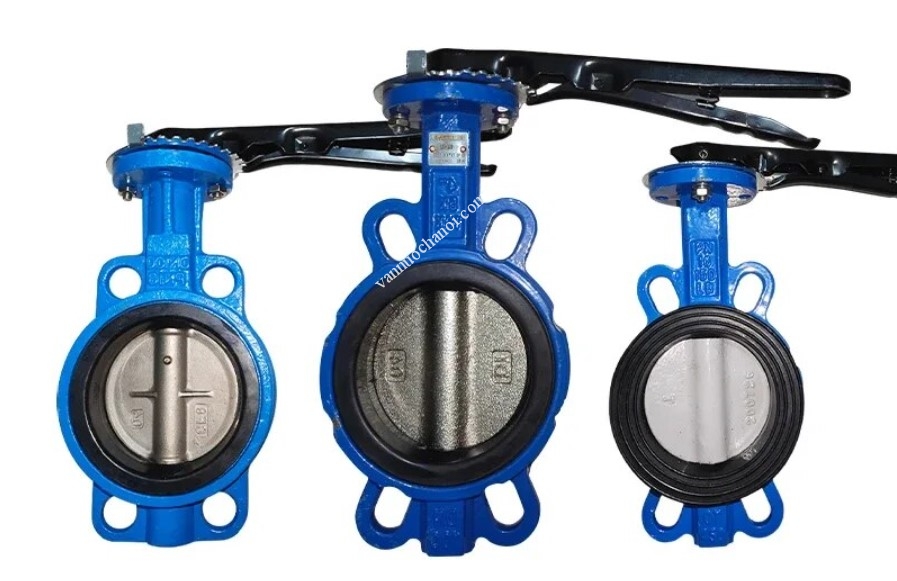

♦ Van bướm tay gạt

Van cánh bướm là loại van được sử dụng rộng rãi nhất trên thị trường hiện nay. Với cách điều khiển bằng tay gạt, việc mở và đóng van trở nên đơn giản chỉ với một thao tác.

Tuy nhiên, phương pháp này chỉ áp dụng cho các loại van có kích thước từ DN40 - DN200. Hạn chế của van bướm tay gạt là khả năng đóng mở khó khăn trong các hệ thống lớn. Do vậy người dùng nên cân nhắc sử dụng các kiểu vận hành khác.

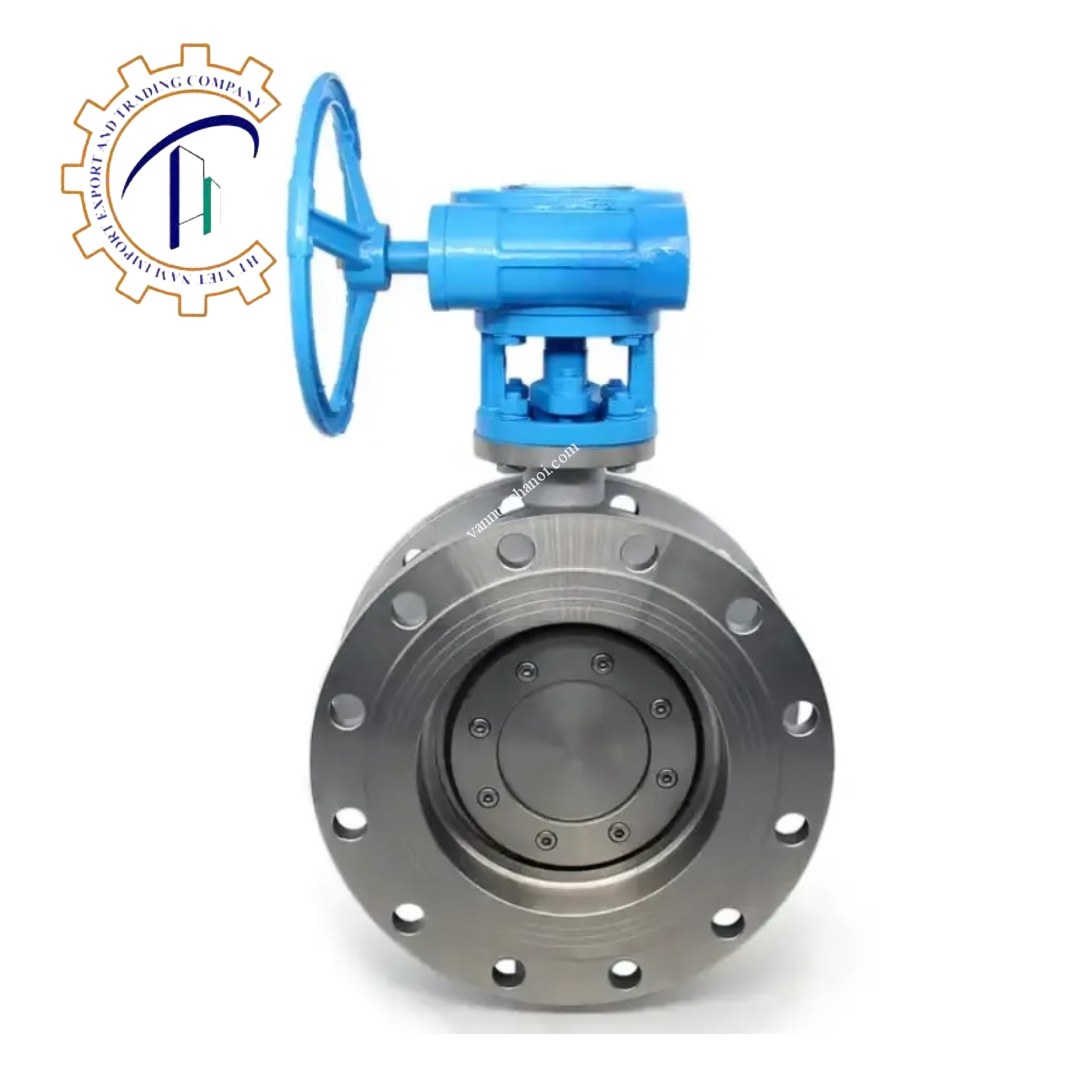

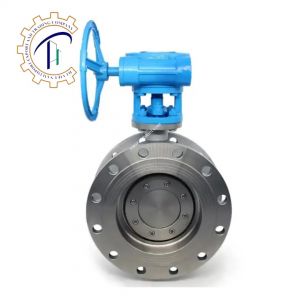

♦ Van bướm tay quay

Với các loại van bướm lớn, sử dụng phương pháp vận hành bằng tay gạt tốn nhiều sức lực. Thay vào đó, ta có thể chuyển sang cách vận hành bằng tay quay, với bánh răng trợ lực giúp việc vận hành nhẹ nhàng hơn.

Tuy nhiên, do nguyên lý hoạt động của bánh răng ăn khớp với vô lăng, vận hành van bằng tay quay sẽ chậm hơn so với cách vận hành bằng tay gạt.

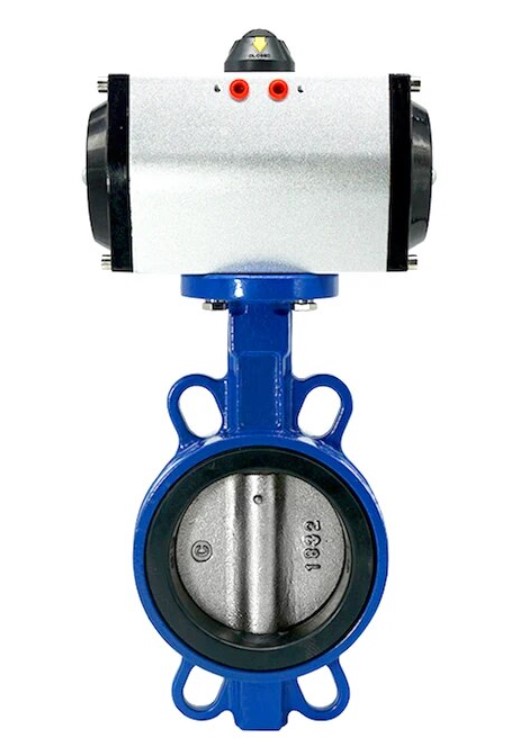

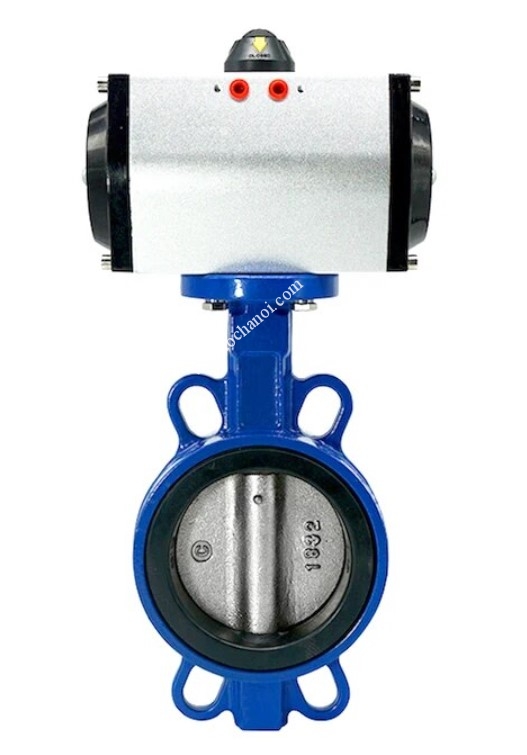

♦ Van bướm điều khiển khí nén

Bằng cách cung cấp khí nén vào bộ điều khiển, piston trong đầu khí sẽ biến đổi năng lượng thành sức đẩy để xoay cánh van trong khoảng 90 độ, tùy thuộc vào yêu cầu mở hay đóng van.

Với loại van này, quá trình mở và đóng diễn ra rất nhanh (chỉ mất từ 1-3 giây cho mỗi chu kỳ), phù hợp với các hệ thống cần đóng mở nhanh chóng. Van bướm điều khiển khí nén giảm đáng kể sức lao động cũng như tăng khả năng chính xác khi vận hành van.

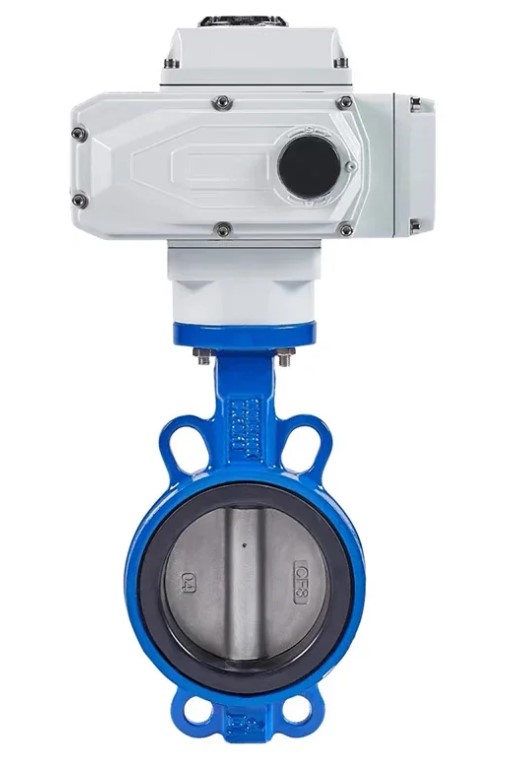

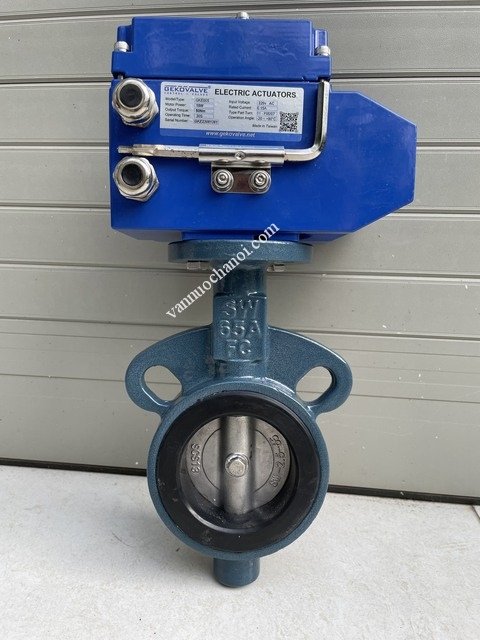

♦ Van bướm điều khiển điện

Ngoài van bướm khí nén, van bướm điện cũng là một trong những loại van công nghiệp được điều khiển tự động. Loại van này có thể được sử dụng trong nhiều hệ thống khác nhau do có thể điều khiển bằng các nguồn điện áp khác nhau như 24V, 220V, 380V.

Khi sử dụng bộ điện để vận hành van, quá trình đóng mở của loại van này sẽ chậm hơn so với việc sử dụng khí nén (mất khoảng 15-30 giây cho mỗi chu kỳ). Tuy nhiên, loại van này có thể được điều khiển theo hai kiểu ON/OFF và tuyến tính.

Theo đó khách hàng có đa dạng sự lựa chọn phù hợp với nhu cầu. Đối với van bướm điều khiển tuyến tính, người dùng có thể điều chỉnh góc mở của cánh van. Tính năng này không có trên van bướm điều khiển ON/OFF.

Phân loại theo dạng lắp đặt van bướm

Có thể lắp đặt dòng van này vào hệ thống ống với nhiều kiểu khác nhau như Wafer, Lug và bích. Mỗi kiểu lắp đặt sẽ có những đặc điểm và tính chất riêng biệt, hãy cùng tìm hiểu ngay sau đây.

♦ Van bướm Wafer

Dạng kết nối Wafer, hay còn gọi là van bướm dạng kẹp, là một trong những kiểu kết nối phổ biến của van bướm trong các hệ thống và ngành công nghiệp.

Với thiết kế lắp đặt trực tiếp giữa 2 đường ống mà không cần bích hoặc gioăng, việc lắp đặt van vào đường ống sẽ không chiếm quá nhiều không gian.

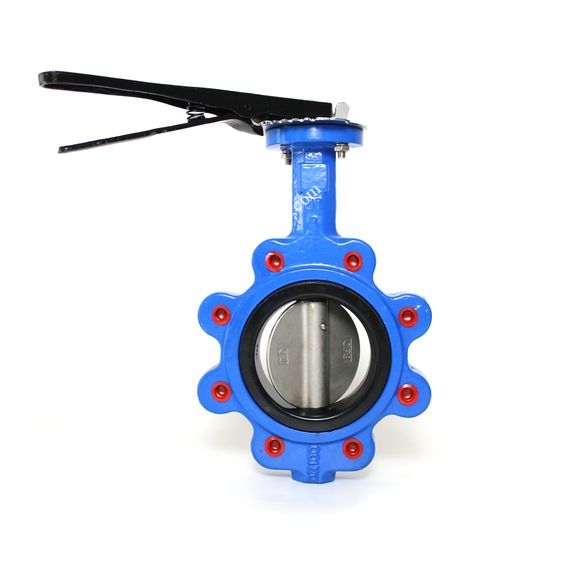

♦ Van bướm Lug

Kết nối Lug, còn gọi là kết nối tai bích, là cách lắp đặt van vào ống bằng cách kết nối các bulong giữa hai mặt bích thông qua các tai bích trên thân van. Điều này giúp việc lắp đặt van chính xác và tiết kiệm không gian.

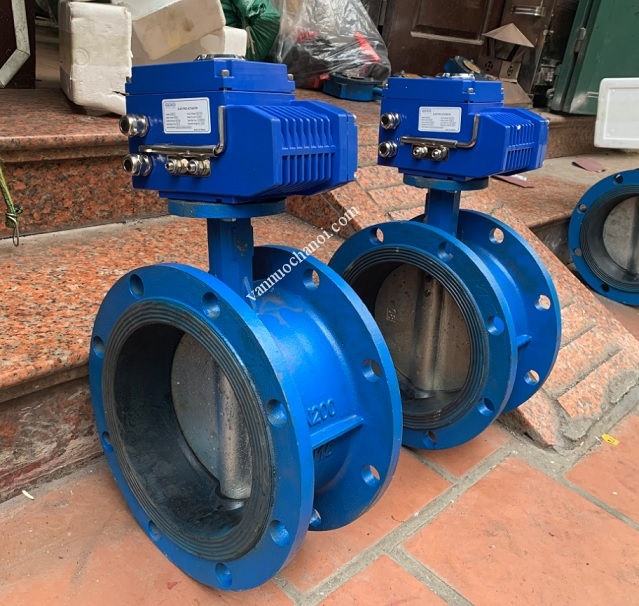

♦ Van bướm mặt bích

Đây là một loại van có thiết kế với 2 mặt bích được đặt ở hai bên trên thân van. Mặt bích của van luôn được đảm bảo Các tiêu chuẩn mặt bích như JIS, BS, ANSI, DIN phù hợp với các tiêu chuẩn của đường ống, Cũng như đảm bảo chất lượng của hệ thống

Dòng van này cần nhiều không gian hơn để lắp đặt vào đường ống so với Wafer và Lug, nhưng độ chắc chắn trên đường ống lại cao hơn so với hai loại kết nối trên. Ngoài ra van bướm mặt bích còn mang lại khả năng chống rò rỉ, cho phép van hoạt động trong các hệ thống có áp suất rất cao.

Những lưu ý khi chọn mua và sử dụng van bướm

Lưu ý khi lựa chọn van cánh bướm

Để chọn được loại van phù hợp, cần lưu ý:

♦ Xác định dòng chất lưu thông trong đường ống và nhiệt độ hoạt động để chọn chất liệu van.

♦ Xác định kích thước ống để chọn van phù hợp.

♦ Xem xét nhu cầu sử dụng và kiểu điều khiển để chọn van thích hợp.

♦ Chọn nhà cung cấp uy tín để tránh mua sản phẩm kém chất lượng với giá cao.

Lưu ý khi sử dụng van cánh bướm

Khi đã chọn được loại van bướm phù hợp, cần lưu ý những điều sau khi sử dụng:

♦ Kiểm tra xem có rác thải hoặc vật thể lớn trong dòng chảy để tránh làm kẹt cánh van.

♦ Thường xuyên kiểm tra các bộ phận bên trong van có bị ảnh hưởng hay không.

♦ Đảm bảo nhiệt độ và áp lực của dòng chảy không vượt quá giới hạn cho phép của van.

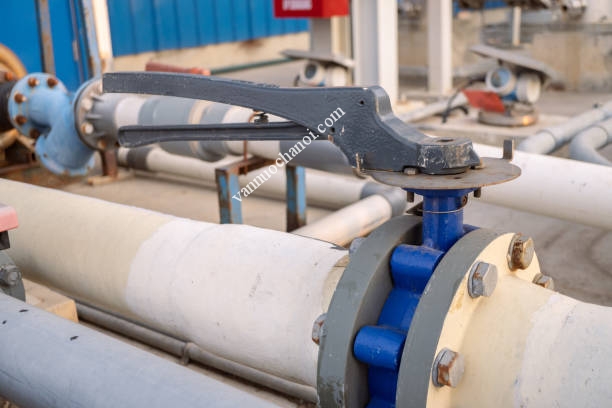

Cách lắp đặt van bướm cơ bản

Để lắp đặt van cánh bướm vào hệ thống ống một cách chính xác, ta cần tuân theo các bước sau:

♦ Bước 1: Chuẩn bị các dụng cụ cần thiết như van, bulong, đai ốc, cờ lê và các dụng cụ khác.

♦ Bước 2: Xác định vị trí lắp đặt sao cho có đủ không gian và đảm bảo hoạt động của van.

♦ Bước 3: Đặt van vào ống sao cho đường kính thân van phù hợp với ống. Nếu van có kích thước và trọng  lượng lớn, cần có dụng cụ hỗ trợ để đảm bảo an toàn.

♦ Bước 4: Xiết bulong bằng các dụng cụ chuyên dụng để cố định van với ống. Lưu ý xiết bu lông đều và lần lượt.

♦ Bước 5: Thử vận hành bằng cách cho dòng chảy vào trước khi sử dụng trong hệ thống.

cách bảo trì van bướm

Bảo trì và bảo dưỡng van là quan trọng để đảm bảo tuổi thọ của van. Để thực hiện việc này, hãy tuân thủ các bước sau:

♦ Lên kế hoạch bảo trì định kỳ 3-6 tháng một lần.

♦ Kiểm tra thường xuyên các bộ phận của van để phát hiện sớm các vấn đề và có biện pháp khắc phục.

♦ Vệ sinh và làm sạch van để loại bỏ bụi bẩn và cặn bẩn gây ảnh hưởng đến hoạt động của van.

♦ Bôi trơn các bộ phận hoạt động của van khi không sử dụng trong thời gian dài.

♦ Thay thế ngay các linh kiện hỏng trong quá trình sử dụng.
