Van một chiều

I: Van một chiều là gì? van 1 chiều

- Van một chiều hay van 1 chiều tiếng anh là Check Valve

- Van một chiều, van 1 chiều là thiết bị bảo vệ đường ống dẫn, cho phép dòng chất lỏng-khí đi qua chỉ theo 1 hướng nhất định và ngăn cản dòng theo hướng ngược lại. Van một chiều được sử dụng để bảo vệ các thiết bị của mạch thủy lực như ống dẫn, máy bơm, bình chứa, v.v. Ngoài ra van một chiều còn có tác dụng ngăn ngừa sự mất mát chất lỏng-khí khi có sự cố rò rỉ, hỏng hóc ống dẫn.

- Van một chiều có chức năng chính là đảm bảo chế độ vận hành chuẩn của cả hệ thống.

Ví dụ như: khi hệ thủy lực được cung cấp chất lỏng bởi 1 trạm máy bơm gồm nhiều máy bơm ghép song song. Khi có sự cố tụt áp tại một máy bơm, nếu không có van 1 chiều lớp ở cửa đẩy của máy bơm đó, thì một phần lưu lượng chất lỏng có thể chảy ngược về máy bơm bị tụt áp. Điều này không có lợi trong quá trình vận hành hệ thống.

II. Cấu tạo và nguyên lý hoạt động của van một chiều.

1: Cấu tạo van một chiều, cấu tạo van 1 chiều

Từ hình vẻ chúng ta có thể thấy van một chiều có cấu tạo chính như sau:

•  Phần thân: là toàn bộ thân van
•  Phần kết nối đường ống: Ren, Rắc co, Mặt bích
•  Phần lá lật, đĩa lật: Là phần có tác dụng cho nước - khí chỉ đi qua nó theo 1 chiều nhất định   đây là phần đặc trưng của van một chiều
•  Trục của đĩa: Là phần kết nối giữa thân và đĩa lật
•  Phần nắp van giúp chúng ta kiểm tra và sữa chữa van

2: Nguyên lý hoạt động của van một chiều

-  Khi không có dòng chất lỏng-khí chảy qua van, phần tử trượt (cửa xoay) của van dưới tác dụng của trọng lượng chính nó hoặc lực lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, phần tử trượt (cửa xoay ) dưới tác động của năng lượng dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Tại thởi điểm vận tốc dòng chảy về không, phần tử trượt ( cửa xoay) quay về vị trí đóng, áp suất cửa ra của van tác động lên phần tử trượt giữ chặt phần tử trượt ở vị trí đóng và ngăn cản dòng chảy về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của chất lỏng-khí.

- Mời các bạn xem video ngắn sau để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của van một chiều

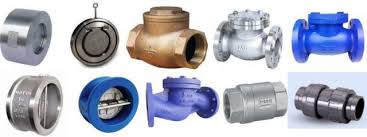

III: Các loại van một chiều

1: Van một chiều lá lật

- Van một chiều lá lật là thiết bị van có cửa van gắn với thân van bằng hệ thống bản lề. Khi có dòng chảy lưu chất đi qua van, lực đẩy dòng lưu chất khiến cửa van mở ra nhờ thiết kế kiểu bản lề của cửa van, và cho phép dòng lưu chất đi qua van. Khi ngắt dòng lưu chất qua van, trọng lượng của cửa van khiến van đóng lại đúng vị trí đệm làm kín và ngăn không cho dòng lưu chất chảy ngược lại.

2: Van một chiều cánh bướm

-  Van một chiều cánh bướm có tên tiếng anh Wafer check valve hay còn gọi là van 1 chiều kiểu kẹp, nó có tác dụng cho dòng nước 1 chiều chảy qua và chống dòng chảy ngược, kiểm soát lưu chất trên hệ thống đường ống.

Nguyên lý hoạt động loại này cũng như các loại  khác, chỉ có khác đôi chút là về cấu tạo khá đơn giản nên thuận tiện cho việc thi công cũng như sửa chữa bảo hành, bảo dưỡng. Khi dòng chảy tới tác dụng vào lá van nó giúp dòng chảy chuyển động theo 1 chiều, khi hết tác dụng dòng chảy nhờ trọng lượng lá van tác động ngược lại, cửa van đóng.

3: Van một chiều lò xo

- Van một chiều lò xo là van một chiều sử dụng lực đàn hồi của lò xo để đóng mở xả áp suất của van. Van một chiều lò xo cho dòng lưu chất chảy theo một hướng , khi ngừng cung cấp lực nén trong lò xo ép chặt đĩa van và cửa van khiến van đóng lại không cho lưu chất chảy theo chiều ngược lại

4: Van một chiều cối

- Là loại van một chiều có đĩa van có thể trượt lên, xuống theo cơ cấu thân van, qua đó chúng cho phép hoặc không cho phép đi qua van. Cụ thể: Khi dòng lưu chất qua van từ cửa vào, lực đẩy của dòng lưu chất đẩy đĩa van trượt lên và cho phép dòng lưu chất đi qua van. Ngược lại, khi ngắt dòng lưu chất, do trọng lượng đĩa van tác động, đĩa van trượt về vị trí đóng ban đầu và ăn khớp với bộ phận đệm làm kín. Đồng thời ngăn không cho dòng lưu chất chảy ngược qua van.

IV: Cách lắp van 1 chiều, cách lắp đặt van một chiều

- Để có một hệ thống tối ưu nhất chúng ta cần phải lắp van một chiều tuân thủ theo những bước sau:

B1: Chọn van một chiều

- Các bạn phải chon size van một chiều phù hợp với đường ống.

- Xem đường ống nằm ngang hay nằm thẳng đứng để chọn van một chiều phù hợp.

- Đường ống sử dụng cho môi trường gì để chọn chất liệu van 1 chiều tốt nhất.

- Chọn van một chiều phù hợp với áp lực của dòng lưu chất.

- Xác định khoảng cách đặt van 1 chiều cho đường ống.

- Gọi cho chúng tôi để được tư vấn cụ thể về loại van phù hợp với hệ thống của bạn.

B2: Lắp đúng chiều của van một chiều

- Van một chiều của chúng tôi có hướng mũi tên chỉ dẫn trên thân van, bạn hãy xác định hướng dòng chảy và lắp van 1 chiều theo hướng mũi tên.

B3: Sử dụng đệm, gioăng làm kín

- Ở giữa van và đường ống phải lắp gioăng, đệm làm kín để tránh rò rỉ ( lưu ý đệm, gioăng phải bằng kích thước van).

B4: Xiết bulong và ốc

- Xiết bulong và ốc từ từ theo mặt phẳng, nên xiết ốc đối xứng với nhau.

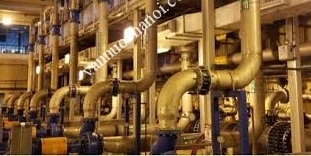

 Sau đây là một số hình ảnh thực tế về những hệ thống đã lắp đặt van một chiều đúng cách:

- Nếu các bạn vẫn chưa hiểu rõ cách lắp đặt thì hãy liên hệ trực tiếp với chúng tôi để được giải đáp
