Tiêu chuẩn SCH - Định nghĩa của SCH

Kích thước ống danh nghĩa (NPS) là một bộ kích thước tiêu chuẩn của Bắc Mỹ cho các đường ống được sử dụng cho áp suất và nhiệt độ cao hoặc thấp. Kích thước ống danh nghĩa chỉ đường kính ngoài (OD - Outsite Diameter) của ống làm cho nó hơi mơ hồ. Ví dụ, khi chúng ta nói kích thước ống là 2 NPS, nó đề cập đến tất cả các ống có đường kính 2,375 inch (hoặc 60,3 mm) là đường kính ngoài không phân biệt độ dày của ống và do đó đường kính bên trong. Đường ống cụ thể được xác định bằng đường kính ống và một số không chiều khác cho độ dày thành được gọi là Biểu (SCH). Lịch trình ống đặt độ dày thành ống. Tăng độ dày thành ống làm tăng độ bền cơ học của ống, cho phép nó xử lý áp lực thiết kế cao hơn.

DN là gì?

DN là chữ viết tắt của diamètre nominal hay nominal diameter trong tiếng Pháp. Nó có nghĩa là kích thước ống danh định, tương tự như tiêu chuẩn NPS của Châu Âu.

Hệ DN phù hợp với tiêu chuẩn Quốc Tế (ISO) và được áp dụng cho tất cả hệ thống ống nước, khí đốt tự nhien, dầu nóng và đường ống sử dụng trong các tòa nhà

Bảng NPS cho kích thước ống

NPS ⅛ tới NPS 3½

NPS	DN mm	OD inches (millimeters)	Độ dày inches (millimeters)
NPS	DN mm	OD inches (millimeters)	SCH 5	SCH 10	SCH 30	SCH 40	SCH 80	SCH 120
⅛	6	0,405 in (10,29 mm)	0,035 in (0,889 mm)	0,049 in (1,245 mm)	0,057 in (1,448 mm)	0,068 in (1,727 mm)	0,095 in (2,413 mm)	---
¼	8	0,540 in (13,72 mm)	0,049 in (1,245 mm)	0,065 in (1,651 mm)	0,073 in (1,854 mm)	0,088 in (2,235 mm)	0,119 in (3,023 mm)	---
⅜	10	0,675 in (17,15 mm)	0,049 in (1,245 mm)	0,065 in (1,651 mm)	0,073 in (1,854 mm)	0,091 in (2,311 mm)	0,126 in (3,200 mm)	---
½	15	0,840 in (21,34 mm)	0,065 in (1,651 mm)	0,083 in (2,108 mm)	---	0,109 in (2,769 mm)	0,147 in (3,734 mm)	---
¾	20	1,050 in (26,67 mm)	0,065 in (1,651 mm)	0,083 in (2,108 mm)	---	0,113 in (2,870 mm)	0,154 in (3,912 mm)	---
1	25	1,315 in (33,40 mm)	0,065 in (1,651 mm)	0,109 in (2,769 mm)	---	0,133 in (3,378 mm)	0,179 in (4,547 mm)	---
1¼	32	1,660 in (42,16 mm)	0,065 in (1,651 mm)	0,109 in (2,769 mm)	0,117 in (2,972 mm)	0,140 in (3,556 mm)	0,191 in (4,851 mm)	---
1½	40	1,900 in (48,26 mm)	0,065 in (1,651 mm)	0,109 in (2,769 mm)	0,125 in (3,175 mm)	0,145 in (3,683 mm)	0,200 in (5,080 mm)	---
2	50	2,375 in (60,33 mm)	0,065 in (1,651 mm)	0,109 in (2,769 mm)	0,125 in (3,175 mm)	0,154 in (3,912 mm)	0,218 in (5,537 mm)	0,250 in (6,350 mm)
2½	65	2,875 in (73,03 mm)	0,083 in (2,108 mm)	0,120 in (3,048 mm)	0,188 in (4,775 mm)	0,203 in (5,156 mm)	0,276 in (7,010 mm)	0,300 in (7,620 mm)
3	80	3,500 in (88,90 mm)	0,083 in (2,108 mm)	0,120 in (3,048 mm)	0,188 in (4,775 mm)	0,216 in (5,486 mm)	0,300 in (7,620 mm)	0,350 in (8,890 mm)
3½	90	4,000 in (101,60 mm)	0,083 in (2,108 mm)	0,120 in (3,048 mm)	0,188 in (4,775 mm)	0,226 in (5,740 mm)	0,318 in (8,077 mm)	---

NPS 4 tới NPS 9

NPS	DN mm	OD inches (millimeters)	Độ dày inches (millimeters)
NPS	DN mm	OD inches (millimeters)	SCH 5	SCH 10	SCH 20	SCH 30	SCH 40/STD	SCH 60
4	100	4,500 in (114,30 mm)	0,083 in (2,108 mm)	0,120 in (3,048 mm)	---	0,188 in (4,775 mm)	0,237 in (6,020 mm)	0,281 in (7,137 mm)
4½	115	5,000 in (127,00 mm)	---	---	---	---	0,247 in (6,274 mm)	---
5	125	5,563 in (141,30 mm)	0,109 in (2,769 mm)	0,134 in (3,404 mm)	---	---	0,258 in (6,553 mm)	---
6	150	6,625 in (168,28 mm)	0,109 in (2,769 mm)	0,134 in (3,404 mm)	---	---	0,280 in (7,112 mm)	---
8	200	8,625 in (219,08 mm)	0,109 in (2,769 mm)	0,148 in (3,759 mm)	0,250 in (6,350 mm)	0,277 in (7,036 mm)	0,322 in (8,179 mm)	0,406 in (10,312 mm)

NPS	DN mm	OD inches (millimeters)	Độ dày inches (millimeters)
NPS	DN mm	OD inches (millimeters)	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160
4	100	4,500 in (114,30 mm)	0,337 in (8,560 mm)	---	0,437 in (11,100 mm)	---	0,531 in (13,487 mm)
4½	115	5,000 in (127,00 mm)	0,355 in (9,017 mm)	---	---	---	---
5	125	5,563 in (141,30 mm)	0,375 in (9,525 mm)	---	0,500 in (12,700 mm)	---	0,625 in (15,875 mm)
6	150	6,625 in (168,28 mm)	0,432 in (10,973 mm)	---	0,562 in (14,275 mm)	---	0,719 in (18,263 mm)
8	200	8,625 in (219,08 mm)	0,500 in (12,700 mm)	0,593 in (15,062 mm)	0,718 in (18,237 mm)	0,812 in (20,625 mm)	0,906 in (23,012 mm)

NPS 10 tới NPS 24

NPS	DN mm	OD inches (millimeters)	Độ dày inches (millimeters)
NPS	DN mm	OD inches (millimeters)	SCH 5s	SCH 5	SCH 10s	SCH 10	SCH 20	SCH 30
10	250	10,75 in (273,05 mm)	0,134 in (3,404 mm)	0,134 in (3,404 mm)	0,165 in (4,191 mm)	0,165 in (4,191 mm)	0,250 in (6,350 mm)	0,307 in (7,798 mm)
12	300	12,75 in (323,85 mm)	0,156 in (3,962 mm)	0,165 in (4,191 mm)	0,180 in (4,572 mm)	0,180 in (4,572 mm)	0,250 in (6,350 mm)	0,330 in (8,382 mm)
14	350	14,00 in (355,60 mm)	0,156 in (3,962 mm)	0,156 in (3,962 mm)	0,188 in (4,775 mm)	0,250 in (6,350 mm)	0,312 in (7,925 mm)	0,375 in (9,525 mm)
16	400	16,00 in (406,40 mm)	0,165 in (4,191 mm)	0,165 in (4,191 mm)	0,188 in (4,775 mm)	0,250 in (6,350 mm)	0,312 in (7,925 mm)	0,375 in (9,525 mm)
18	450	18,00 in (457,20 mm)	0,165 in (4,191 mm)	0,165 in (4,191 mm)	0,188 in (4,775 mm)	0,250 in (6,350 mm)	0,312 in (7,925 mm)	0,437 in (11,100 mm)
20	500	20,00 in (508,00 mm)	0,188 in (4,775 mm)	0,188 in (4,775 mm)	0,218 in (5,537 mm)	0,250 in (6,350 mm)	0,375 in (9,525 mm)	0,500 in (12,700 mm)
24	600	24,00 in (609,60 mm)	0,218 in (5,537 mm)	0,218 in (5,537 mm)	0,250 in (6,350 mm)	0,250 in (6,350 mm)	0,375 in (9,525 mm)	0,562 in (14,275 mm)

Kích thước và lịch trình ống danh nghĩa đặt chung đường kính ngoài (OD) và độ dày thành (và do đó đường kính trong (ID) được tự động cố định). Ví dụ, NPS 14 Sch 40 có OD là 14 inch (360 mm) và độ dày thành 0,437 inch (11,1 mm).

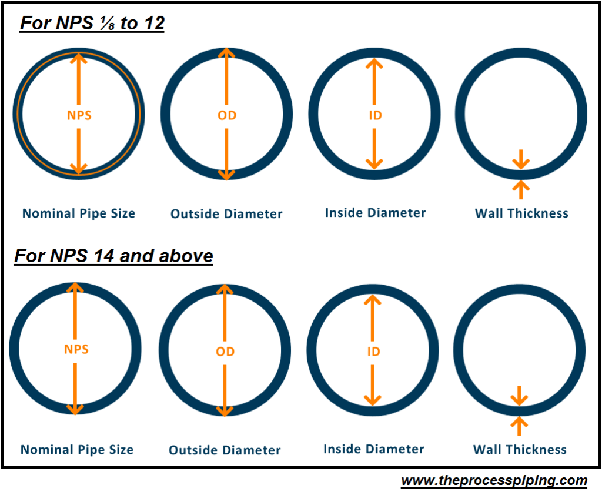

Tuy nhiên, giá trị Kích thước ống danh nghĩa (NPS) và Đường kính ngoài (OD) không phải lúc nào cũng bằng nhau, điều này có thể tạo ra sự nhầm lẫn.

Đối với NPS ⅛ đến 12 - Giá trị NPS và OD là khác nhau. Ví dụ, OD của ống NPS 12 thực sự là 12,75 inch (324 mm). Để tìm OD thực tế cho từng giá trị NPS, hãy tham khảo các bảng tham chiếu dựa trên các tiêu chuẩn ASME B36.10M và B36.19M.
Đối với NPS 14 trở lên - Giá trị NPS và OD bằng nhau. Nói cách khác, một ống NPS 14 thực sự là OD 14 inch (360 mm).
