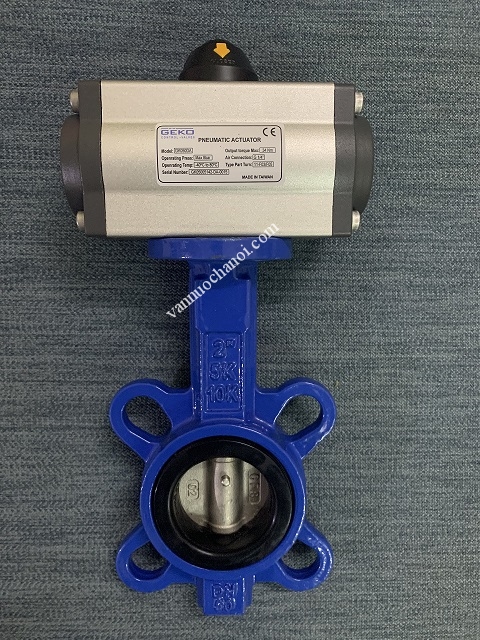

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén
van-buom-dieu-khien-khi-nen - ảnh nhỏ  1

Van bướm điều khiển khí nén

Đánh giá 15 lượt đánh giá

10.000 VND

Thông số kỹ thuật

  • Tên gọi: van bướm inox điều khiển khí nén hay van bướm khí nén.
  • Vật liệu: thân van: inox 304, 316; đĩa van: inox 304, 316.
  • Đệm làm kín: teflong PTFE, EPDM.
  • Kiểu hoạt động: ON/OFF
  • Kích thước tiêu chuẩn: DN50-DN300
  • Áp lực làm việc: PN10/PN16/PN25.
  • Nhiệt độ làm việc: 0~220 độ C.
  • Kiểu lắp: mặt bích công nghiệp. Wafer.
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc.
  • Hãng sản xuất: Kosaplus, Samwo, Haitima…
  • Bảo Hành: 12 tháng
  • Chứng chỉ: CO-CQ.
  • Giao hàng: toàn quốc.

Tóm tắt nội dung: Van bướm khí nén là một thiết bị cơ khí được sử dụng để điều khiển và điều tiết lưu lượng dòng chảy của chất khí hoặc chất lỏng bằng áp lực của khí nén.

Với khả năng kiểm soát lưu lượng và áp suất khí một cách chính xác và linh hoạt, van bướm đã trở thành một công cụ không thể thiếu trong nhiều ngành công nghiệp hiện nay.

Van bướm điều khiển bằng khí nén ht là một trong những sản phẩm được quan tâm hang đầu tại HT Việt Nam. Chúng tôi là đơn vị chuyên nhập khẩu và cung cấp các thiết bị đường ống hàng đầu Việt Nam. Mọi thắc mắc và yêu cầu, xin vui lòng liên hệ tới hotline để được tư vấn miễn phí.

Tìm hiểu về van bướm điều khiển khí nén

Van bướm khí nén (Pneumatic control butterfly valve) là một loại van công nghiệp được sử dụng để điều khiển dòng chảy của khí nén. Thiết bị này hoạt động dựa trên một cánh quạt hoặc bướm được gắn trên một trục xoay, cho phép mở và đóng dòng chảy một cách linh hoạt.

Thiết bị này có vai trò quan trọng trong các hệ thống khí nén công nghiệp, giúp kiểm soát dòng chảy và đảm bảo sự an toàn trong quá trình hoạt động.

Với kích thước đa dạng cùng khả năng hoạt động linh hoạt trong nhiều dạng môi trường, van bướm điều khiển khí nén đang được sử dụng trong nhiều hệ thống từ chế tạo cơ khí đến hóa chất, năng lượng và xây dựng.

f55f5bda1890e5cebc81

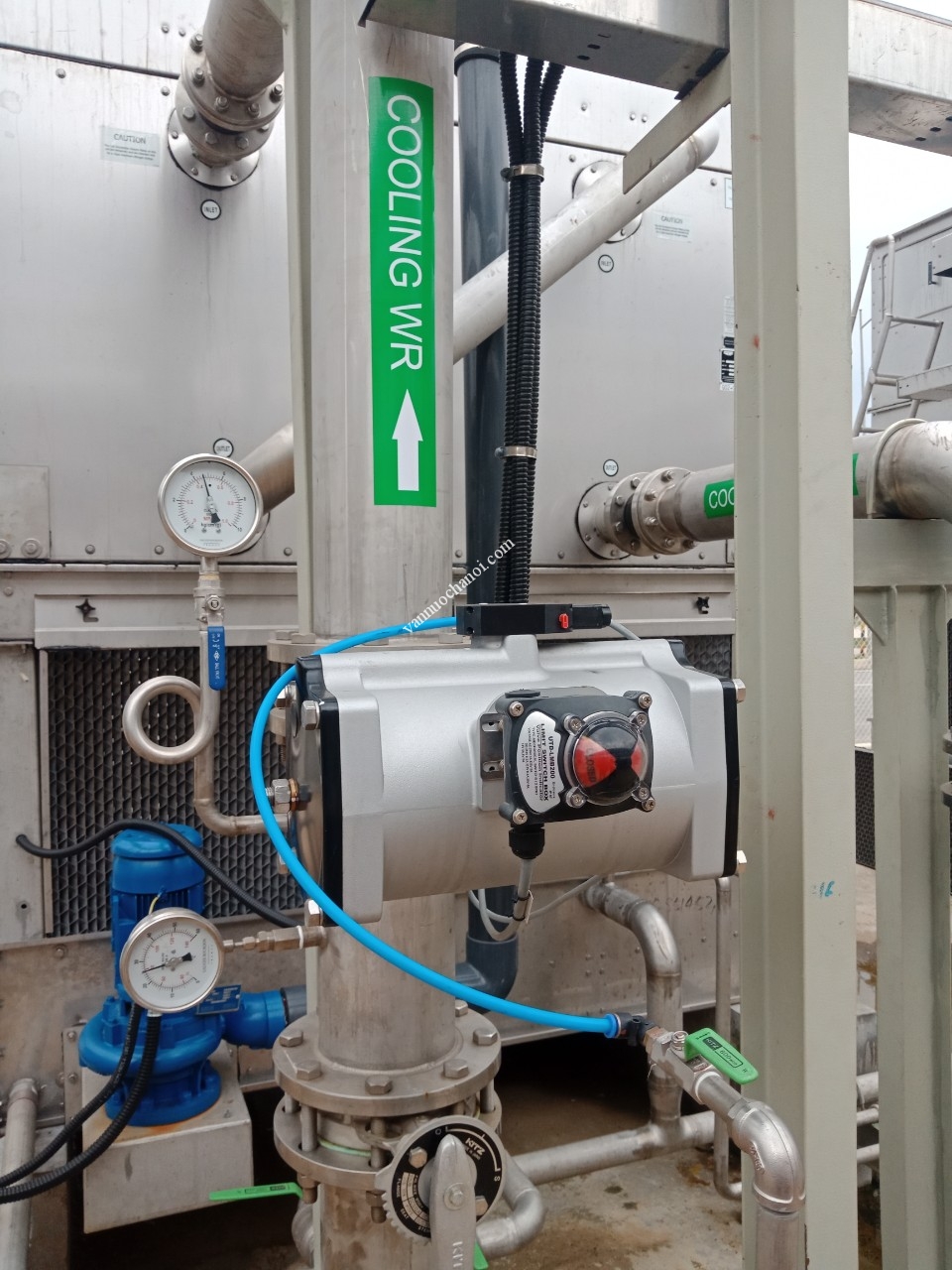

Vai trò của van bướm điều khiển khí nén

Điều khiển lưu lượng: Van bướm có khả năng điều chỉnh lưu lượng một cách chính xác, cho phép người vận hành kiểm soát dòng chảy tùy theo nhu cầu.

Điều chỉnh áp suất: Thông qua việc mở/đóng van, áp suất của dòng chảy có thể được điều chỉnh một cách linh hoạt. Một số dòng van bướm đặc biệt còn được sử dụng đề điều chỉnh áp suất trong các buồng chân không.

Tăng hiệu quả vận hành: Với khả năng điều khiển chính xác, van bướm giúp tối ưu hóa quá trình sử dụng năng lượng trong hệ thống khí nén.

Tăng độ tin cậy và an toàn: Van bướm là một thiết bị ổn định, có độ tin cậy cao và đáp ứng các tiêu chuẩn an toàn nghiêm ngặt. Với độ bền cao và khả năng hoạt động linh hoạt, người dùng hoàn toàn có thể yên tâm khi sử dụng sản phẩm.

lap_dat_van_buom_dieu_khien_khi_nen

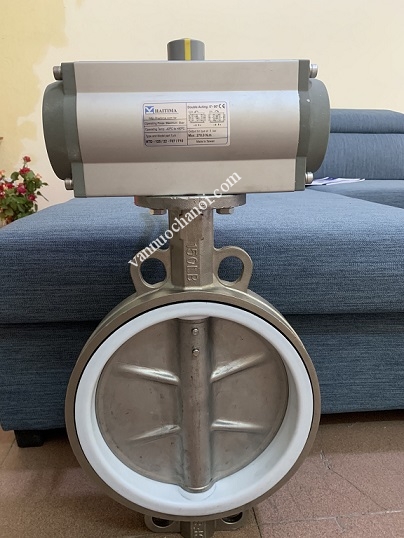

Nguyên lí hoạt động của van bướm điều khiển khí nén

Nguyên lý hoạt động của van bướm điều khiển khí nén dựa trên cơ chế xoay van bướm để điều chỉnh lưu lượng khí nén thông qua đường ống. Khi áp suất khí nén được đưa vào bộ tác động, van bướm sẽ mở hoặc đóng để điều chỉnh lưu lượng khí.

Với sự hỗ trợ của bộ tác động kép khí nén hoặc bộ tác động đơn khí nén, van bướm có thể điều chỉnh được lưu lượng khí theo yêu cầu, đảm bảo sự ổn định và an toàn cho hệ thống khí nén.

Cơ chế mở/đóng van

  • Vị trí mở hoàn toàn: Khi cánh van được xoay 90 độ và song song so với đường ống, dòng chảy có thể chảy hoàn toàn qua van mà gần như không bị cản trở.
  • Vị trí đóng hoàn toàn: Khi cánh van được xoay vuông góc với đường ống, dòng chảy bị chặn lại hoàn toàn, ngăn không cho chất lưu thông.
  • Vị trí trung gian: kiểu điều khiển này chỉ có ở các dòng van bươm điều khiển khí nén tuyến tính. Bằng cách xoay cánh van đến các vị trí trung gian, người vận hành có thể điều chỉnh lưu lượng khí một cách linh hoạt.

 846550c7dacc209279dd

Cấu tạo chính của van bướm điều khiển khí nén

Tùy vào yêu cầu ứng dụng mà cấu tạo của van bướm sẽ được thiết kế khác nhau về vật liệu, kích thước, cấu hình điều khiển,...giúp van bướm trở nên linh hoạt và đa dụng trong các hệ thống khí nén công nghiệp.

Cấu tạo của van bướm gồm các bộ phận chính sau:

Phần van bướm cơ


Thân van

Thân van là phần chứa đựng các bộ phận bên trong của van. Thân van được chế tạo từ các vật liệu như thép, gang, nhựa hoặc hợp kim, tùy thuộc vào yêu cầu ứng dụng.

Cánh van

Cánh van là bộ phận chính điều khiển dòng chảy. Cánh van thường được làm bằng thép, titan hoặc các vật liệu chịu mài mòn tốt. Cánh van được gắn trên một trục xoay để có thể quay mở/đóng.

Trục xoay

Trục xoay là bộ phận kết nối cánh van với cơ cấu điều khiển bên ngoài. Trục xoay thường được làm bằng thép không gỉ để đảm bảo độ bền và chống ăn mòn.

Bộ điều khiển


Bộ điều khiển khí nén là bộ phận tiếp nhận dòng khí giúp van bướm hoạt động. Nó bao gồm một lớp vỏ được làm bằng hợp kim nhôm, bánh răng, pistion, lò xo,… có hai dạng điều khiển khí nén cơ bản bao gồm:

  • Bộ Tác Động Kép Khí Nén Van Bướm
  • Bộ Tác Động Đơn Khí Nén Van Bướm

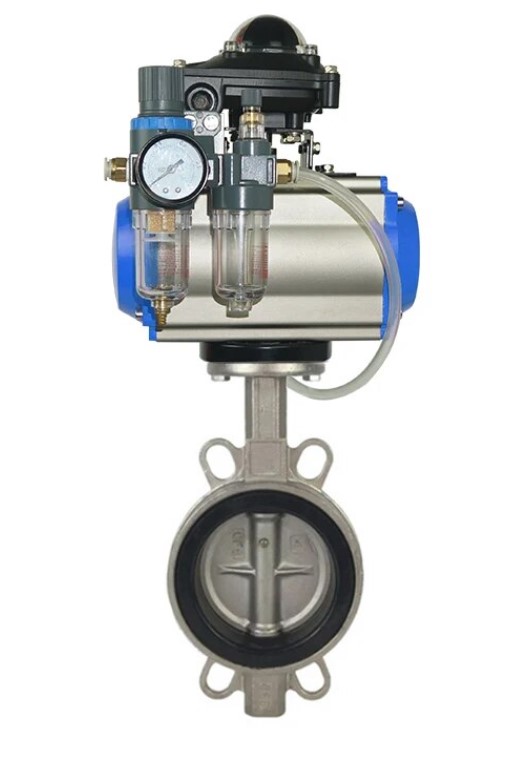

Phụ kiện kèm theo


Ngoài các bộ phận chính, van bướm còn có các phụ kiện kèm theo như van an toàn, van điều chỉnh, bộ lọc, v.v. Để đảm bảo hoạt động an toàn và hiệu quả. Các phụ kiện thông dụng nhất bao gồm:

  • Công tắc hành trình: giúp người dùng có thể nhận biết được trạng thái đóng mở của van bằng cách gửi tin hiệu về tủ báo.
  • Bộ điều khiển áp suất: điều khiển áp suất khí nén để điều chỉnh lưu lượng khí.
  • Ống dẫn khí: dùng để dẫn khí nén từ van bướm đến các thiết bị khác trong hệ thống.
  • Van điện từ: điều chính lượng khí nén đi vào các khoang chứa. Van điện từ có vai trò quan trọng trọng quá trình hoạt động của van.
  • Đồng hồ đo áp suất: hiển thị áp suất khí nén trong hệ thống.
  • Bộ lọc khí nén: có tác dụng lọc khí, tách nước, giúp làm sạch đường ống.

 van_canh_buom_khi_nen

Ưu điểm và nhược điểm của van bướm điều khiển khí nén

Ưu điểm của van bướm điều khiển khí nén


Van bướm điều khiển khí nén mang lại nhiều ưu điểm so với các loại van khác, chính vì thế nó được ứng dụng rộng rãi trong công nghiệp:

Khả năng điều chỉnh linh hoạt

Van bướm cho phép người vận hành điều chỉnh lưu lượng và áp suất khí một cách linh hoạt thông qua việc mở/đóng cánh van ở các vị trí trung gian. Điều này giúp tối ưu hóa quá trình sử dụng năng lượng.

Thiết kế nhỏ gọn, trọng lượng nhẹ

Với thiết kế gọn nhẹ, van bướm chiếm ít không gian lắp đặt và dễ dàng lắp đặt tại các vị trí có diện tích hẹp.

Chống rò rỉ

Khi cánh van được đóng hoàn toàn, van bướm có khả năng chặn dòng chảy hiệu quả, ngăn không cho lưu chất rỉ ra bên ngoài. Điều này rất quan trọng trong các ứng dụng yêu cầu độ kín cao.

Chi phí vận hành và bảo trì thấp

Với cơ cấu hoạt động đơn giản, các bộ phận có thể dễ dàng tháo rời, van bướm có chi phí vận hành và bảo trì thấp hơn so với một số loại van khác.

Tuổi thọ cao, độ tin cậy cao

Nhờ thiết kế vững chắc và ít bộ phận chuyển động, van bướm có tuổi thọ cao và độ tin cậy cao trong quá trình vận hành.

Phù hợp với nhiều môi trường khắc nghiệt

Tùy theo yêu cầu, van bướm có thể được chế tạo từ các vật liệu chịu nhiệt, chịu hóa chất, chịu ăn mòn tốt, giúp hoạt động hiệu quả trong nhiều môi trường khắc nghiệt.

Những ưu điểm nổi bật này giúp van bướm trở thành một lựa chọn phổ biến trong các hệ thống khí nén công nghiệp hiện đại.

Khả năng phản ứng nhanh

Van bướm khí nén nói riêng và các odnfg van khí nén nói chung đều có khả năng đỏng mở rất nhanh. Tốc độ đóng mở của van khí nén nhanh hơn khoảng 3 – 5 lần so với các dòng van điều khiển điện.

Nhược điểm của van bướm điều khiển khí nén


Mặc dù có nhiều ưu điểm nổi bật, van bướm điều khiển khí nén cũng không tránh khỏi một số hạn chế sau:

Ảnh hưởng tới dòng chảy

Khi cánh van được mở hoàn toàn 90 độ, dòng chất chảy qua van sẽ gặp phải sự cản trở, gây ra mất áp suất đáng kể, có thể ảnh hưởng đến hiệu suất của hệ thống khí nén.

Tuổi thọ gioăng làm kín thấp

Tốc độ đóng mở nhanh là một ưu điểm lớn của van bướm điều khiển khí nén. Tuy nhiên nó cúng có thể khiến gioăng cao su giảm tuổi thọ. Do đó người dùng cần thường xuyên kiểm tra và bảo trì van.

Kích thước hạn chế

Van bướm chỉ được lắp đặt trong các hệ thống từ DN50 trở lên. Đối với các đường ống nhỏ hơn, khách hàng có thể cân nhắc sử dụng các dòng van bi hay van cổng.

Độ chính xác điều khiển hạn chế

So với van cầu hay van cổng điều khiển điện, van bướm có độ chính xác thấp hơn trong việc điều khiển lưu lượng chất.

Tuy nhiên, các nhược điểm này có thể được khắc phục bằng cách lựa chọn và sử dụng van bướm phù hợp với từng ứng dụng cụ thể. Việc hiểu rõ các ưu nhược điểm của van bướm giúp người sử dụng có thể khai thác tối đa lợi ích của thiết bị này.

van_buom_dieu_khien_khi_nen

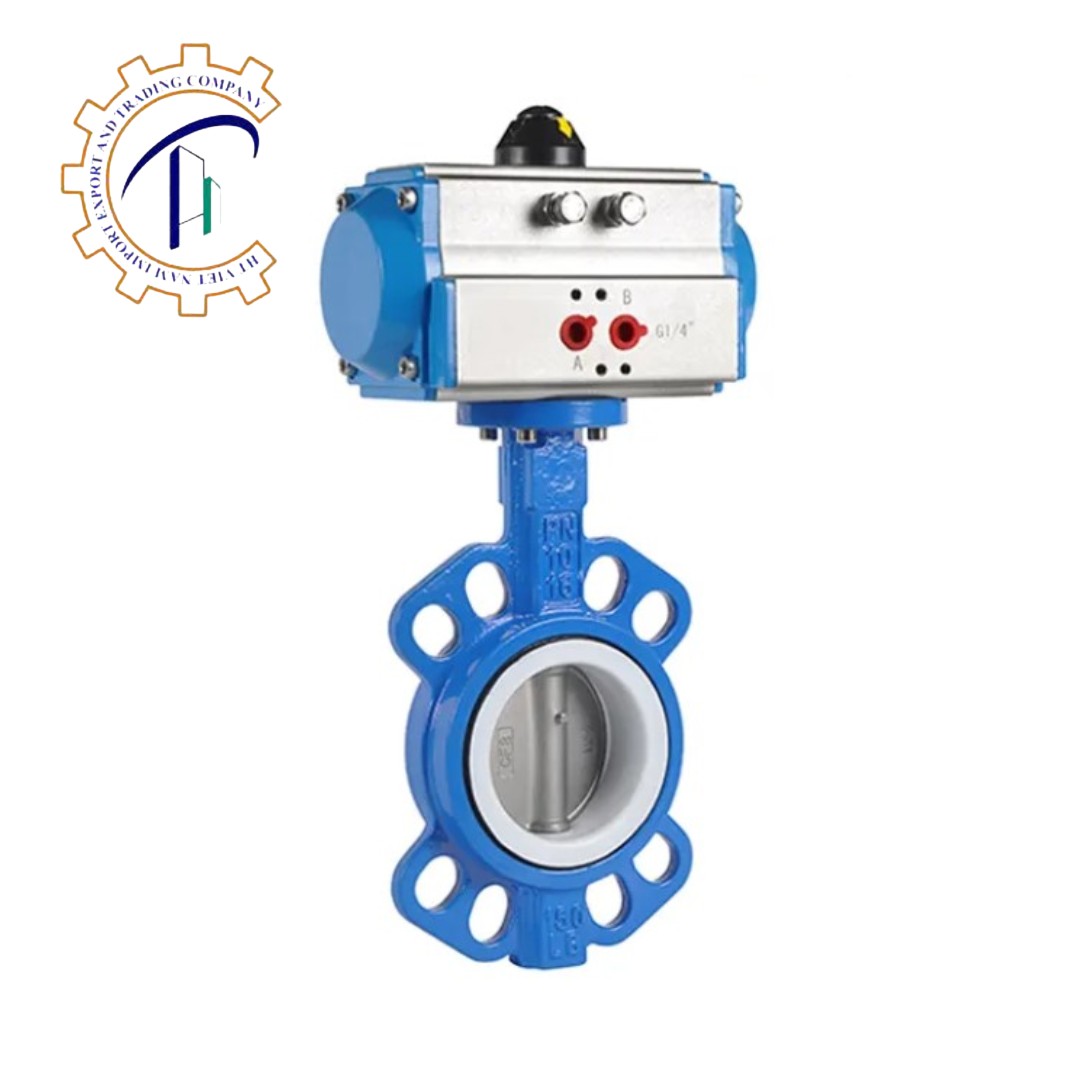

Phân loại van bướm điều khiển khí nén

Có nhiều loại van bướm điều khiển khí nén được sản xuất và sử dụng trong các ứng dụng khác nhau, tùy thuộc vào mục đích và điều kiện hoạt động của hệ thống khí nén. Dưới đây là một số loại van bướm điều khiển khí nén thường được sử dụng:

Van Bướm Điều Khiển Khí Nén On/Off


Là loại van bướm chỉ cho phép người dùng điều khiển van ở hai trạng thái đóng hoặc mở hoàn toàn. Khi áp suất khí nén được đưa vào, van sẽ mở hoặc đóng để điều chỉnh lưu lượng khí theo yêu cầu.

Loại van này thường được sử dụng trong các hệ thống khí nén cần một lượng khí nén lớn và liên tục, ví dụ như trong các nhà máy sản xuất.

van_buom_dieu_khien_khi_nen_gang

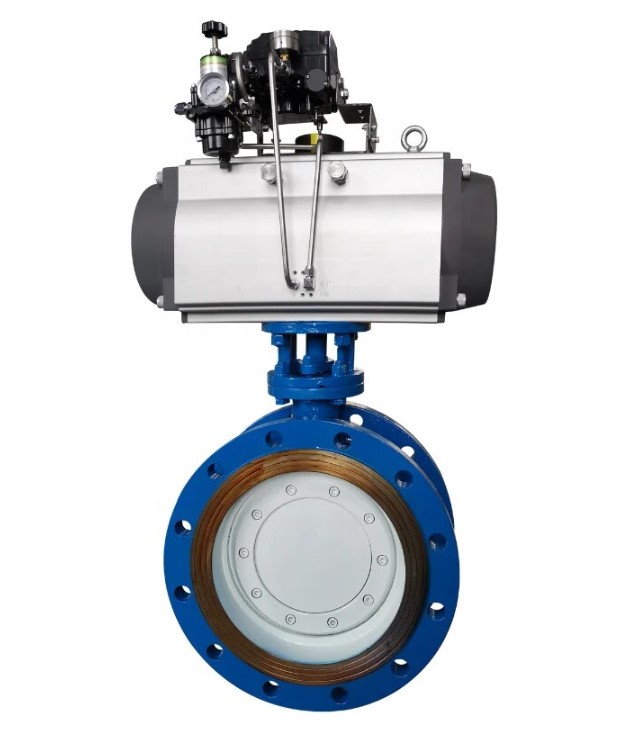

Van Bướm Điều Khiển Khí Nén Tuyến Tính


Loại van này được sử dụng để điều chỉnh lưu lượng khí nén một cách tuyến tính, tức là khả năng điều chỉnh lưu lượng chất tương đương với việc điều chỉnh độ mở của van.

Vì vậy, loại van này thường được sử dụng trong các hệ thống yêu cầu độ chính xác cao như trong các ngành công nghiệp điện tử, vận chuyển hoá chất, y tế, sản suất thuốc,...

van_buom_dieu_khien_khi_nen_2

Van Bướm Gang Điều Khiển Khí Nén


Loại van bướm này có thân van được làm từ gang, có khả năng chịu áp lực và nhiệt độ cao. Vì vậy, nó thường được sử dụng trong các hệ thống có áp suất và nhiệt độ cao.

Yếu điểm của gang vẫn là khả năng chống ăn mòn khá kém. Vì vậy van bướm gang được nhà sản xuất trang bị một lớp epoxy, giúp van có khả năng chống lại các tác động của môi trường.

van_buom_khi_nen

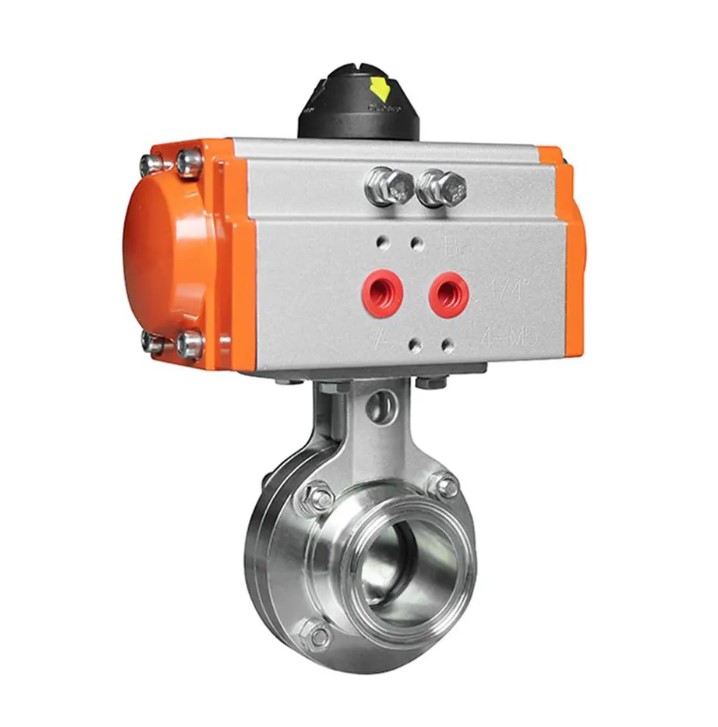

Van Bướm Inox Điều Khiển Khí Nén


Như tên gọi, van bướm inox này có thân van được làm từ inox, vật liệu chịu được sự ăn mòn và oxi hóa. Loại van này thường được sử dụng trong các môi trường ẩm ướt và độ ăn mòn cao.

Ngoài ra, van bướm inox còn được đánh giá cao bởi độ bền về nhiệt độ và áp suất. Tuy nhiên giá thành của van bướm inox cao hơn các dòng van bướm khác.

van_buom_khi_nen_inox

Van Bướm Nhôm Điều Khiển Khí Nén


Van bướm này có thân van được làm từ nhôm, vật liệu nhẹ, chịu được mài mòn và tác động môi trường. Vì vậy, nó thường được sử dụng trong các hệ thống yêu cầu độ bền và khả năng chống ăn mòn cao.

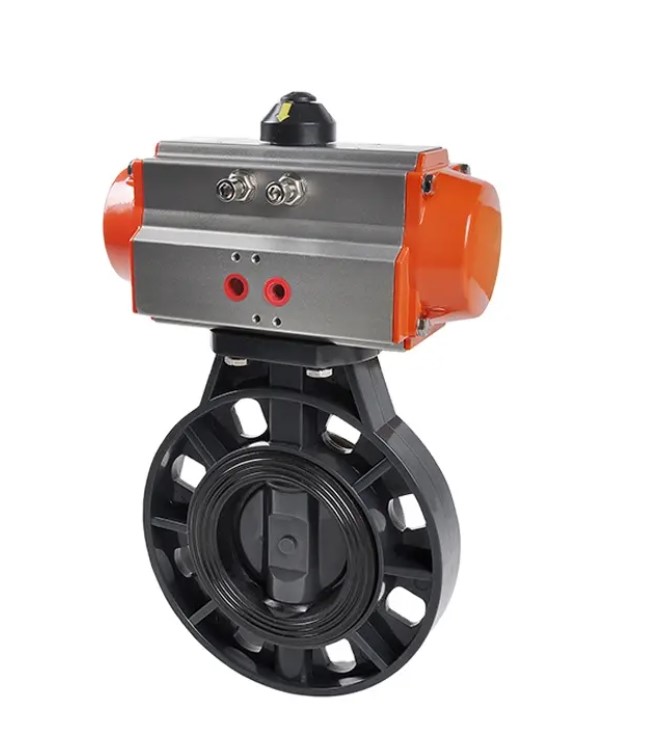

Van Bướm Nhựa Điều Khiển Khí Nén


Loại van này có thân van được làm từ nhựa PVC, UPVC, CPVC, độ bền thấp hơn so với các loại van khác. Tuy nhiên nhựa là chất liệu không tạo phản ứng với hầu hết hoá chất. Vì vậy, nó thường được sử dụng trong các ứng dụng vận chuyển các hoá chất có độ ăn mòn cao.

van_buom_dieu_khien_khi_nen_nhua

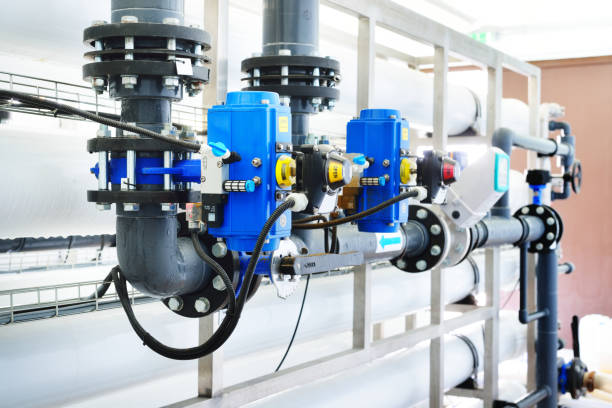

Ứng dụng của van bướm điều khiển khí nén

Van bướm điều khiển khí nén được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ vào tính linh hoạt và hiệu quả của nó. Dưới đây là một số ứng dụng phổ biến của van bướm:

  • Sử dụng để điều khiển luồng khí thải trong các hệ thống xử lý khí thải công nghiệp, giúp kiểm soát quá trình xử lý và tuân thủ các tiêu chuẩn môi trường.
  • Sử dụng để điều chỉnh luồng khí làm mát trong các hệ thống làm mát công nghiệp, giúp duy trì nhiệt độ ổn định và tối ưu hóa hiệu suất làm mát.
  • Sử dụng để điều khiển luồng khí trong hệ thống cấp khí đến các thiết bị, máy móc, giúp điều chỉnh áp suất và lưu lượng khí theo yêu cầu.
  • Sử dụng trong các hệ thống xử lý nước để điều khiển luồng nước, hỗ trợ quá trình xử lý và phân phối nước hiệu quả.
  • Được tích hợp vào hệ thống điều khiển tự động để tự động hóa quá trình điều khiển luồng khí, tăng cường hiệu suất và đáng tin cậy của hệ thống.

ung_dung_cua_van_buom_khi_nen_1

Cách chọn van bướm điều khiển khí nén phù hợp

Việc chọn van bướm điều khiển khí nén phù hợp đòi hỏi sự hiểu biết về yêu cầu cụ thể của hệ thống và tính năng của từng loại van. Dưới đây là một số yếu tố cần xem xét khi chọn van bướm:

  • Xác định áp suất làm việc tối đa mà van bướm cần phải chịu được để đảm bảo an toàn và hiệu suất hoạt động của hệ thống.
  • Chọn kích thước van bướm phù hợp với lưu lượng cần điều khiển trong hệ thống, đảm bảo van có thể hoạt động hiệu quả.
  • Chọn vật liệu chế tạo của van bướm phù hợp với điều kiện hoạt động của hệ thống, bao gồm khả năng chịu nhiệt, chịu hóa chất, chịu ăn mòn,...
  • Xác định cách điều khiển van phù hợp với yêu cầu của quá trình sản xuất. Đảm bảo tối ưu hoá hoạt động và tiết kiệm chi phí
  • Đánh giá chi phí vận hành, bảo trì và hiệu suất của van bướm để chọn lựa giải pháp tối ưu cho hệ thống.

Lắp đặt van bướm điều khiển khí nén

Quá trình lắp đặt van bướm điều khiển khí nén đóng vai trò quan trọng trong việc đảm bảo hoạt động hiệu quả của hệ thống. Dưới đây là các bước cơ bản để lắp đặt van bướm:

Chuẩn bị trước khi lắp đặt

Kiểm tra van bướm, trục xoay, cơ cấu điều khiển và các phụ kiện kèm theo để đảm bảo không có hỏng hóc hoặc thiếu sót.

Vệ sinh đường ống và van, đảm bảo không có tạp chất hay hạt rắn. Chúng có thể gây ảnh hưởng đển tuổi thọ hoặc khiến van bị rò rỉ.

Chuẩn bị đầy đủ các dụng cụ lắp đặt như bu lông, gioăng làm kín và các thiết bị hỗ trợ khác,…

Xác định vị trí lắp đặt

Chọn vị trí lắp đặt van bướm sao cho thuận lợi cho việc điều khiển và bảo trì sau này, đồng thời đảm bảo không gian và kết nối với hệ thống khí nén.

Không nên lắp đặt van tại các vị trí có áp suát dòng chảy không ổn định như gần máy bơm hay khuỷu ống.

Lắp đặt van bướm

Gắn van bướm vào vị trí đã chọn, đảm bảo cánh van có thể di chuyển mở/đóng một cách mượt mà và không gây va đập vào các bề mặt xung quanh.

Kết nối đường ống đầu vào và đầu ra của van bướm với hệ thống khí nén, đảm bảo kín đáo và không có rò rỉ khí.

Tiến hành lắp đặt các bu lông, lưu ý chưa nên siết chặc bu lông ngay lúc này.

Kiểm tra và thử nghiệm

Sau khi lắp đặt xong, kiểm tra hoạt động của van bướm bằng cách mở/đóng cánh van và cho dòng chảy đi vào xem van có bị rò rỉ hay không. Cuối cùng, hãy kiểm tra và siết lại bu lông một lần nữa.

z1943893679526_d94c059e70d206f4561c443beb3397fe

Bảo trì và sửa chữa van bướm điều khiển khí nén

Để đảm bảo van bướm điều khiển khí nén hoạt động hiệu quả và bền bỉ, việc bảo trì và sửa chữa định kỳ là rất quan trọng. Dưới đây là một số biện pháp bảo trì và sửa chữa cơ bản:

  • Vệ sinh bề mặt van bướm để loại bỏ bụi bẩn và bôi trơn các bộ phận chuyển động để giữ cho hoạt động mượt mà.
  • Kiểm tra kỹ các vị trí nối, cánh van và trục xoay để phát hiện và khắc phục ngay những vết rò rỉ khí.
  • Định kỳ kiểm tra cơ cấu điều khiển như tay quay, động cơ để đảm bảo hoạt động chính xác và nhạy bén.
  • Nếu phát hiện bất kỳ bộ phận nào bị hỏng hoặc mòn, cần thay thế ngay để tránh ảnh hưởng đến hoạt động của van bướm.
  • Định kỳ kiểm tra áp suất và lưu lượng qua van bướm để đảm bảo hoạt động ổn định và hiệu quả.
  • Việc bảo trì và sửa chữa định kỳ giúp kéo dài tuổi thọ và đảm bảo hiệu suất của van bướm điều khiển khí nén trong quá trình sử dụng.

Mua van bướm điều khiển khí nén giá tốt tại HT Việt Nam

Bên trên là những chia sẻ về van bướm điều khiển khí nén từ chuyên viên của HT Việt Nam. Để tránh mua phải sản phẩm hàng giả, hàng chất lượng thấp, khách hàng nên lựa chọn những đơn vị cung cấp có uy tín và thương hiệu trên thị trường.

HT Việt Nam là nhà cung cấp và phân phối các sản phẩm về khí nén, đồng hồ đo và các thiết bị công nghiệp khác. Chúng tôi cung cấp các loại van bướm điều khiển khí nén với nhiều kích thước và chất liệu khác nhau để đáp ứng nhu cầu của khách hàng.

Với đội ngũ nhân viên giàu kinh nghiệm và nhiệt tình, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng và dịch vụ tốt nhất. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ lựa chọn sản phẩm phù hợp cho hệ thống khí nén của bạn.

Báo giá van bướm điều khiển khí nén tại HT

Hiện nay, công ty chúng tôi đang cung cấp các loại van điều khiển khí nén đến từ thương hiệu Geko - Đài Loan. Sản phẩm chính hãng là mối quan tâm lớn nhất mọi khách hàng. Thấu hiểu được những băn khoăn đó, chúng tôi luôn đảm bảo những mặt hàng van chính hãng và chất lượng có thể tới được các công trình khách hàng.

Chúng tôi không ngừng tìm kiếm, tiếp cận và hợp tác với những đối tác doanh nghiệp / nhà phân phối có uy tín trên thế giới để mang đến cho khách hàng những sản phẩm van công nghiệp chất lượng, đảm bảo và tuyệt đối chính hãng 100%.

Lưu ý khi khách hàng nhận báo giá

  • Để lựa chọn được sản phẩm van bướm điều khiển khí nén phù hợp với nhu cầu của khách hàng, khách hàng nên tham khảo trước với chúng tôi.
  • Nên gọi điện trực tiếp cho chúng tôi để được tư vấn sử dụng đúng mục đích, tiết kiệm nhất
  • Yêu cầu nhân viên báo giá ( Văn bản, báo miệng )
  • Quyết định mua hàng và báo với nhân viên của chúng tôi
  • Làm thủ tục hóa đơn, thanh toán, giấy tờ liên quan
  • Giao hàng tận nơi cho quý khách hàng
  • Khách hàng xem thêm mục van điều khiển bằng khí nén để tham khảo thêm về cách hoạt động, cấu tạo, ưu điểm nhược điểm của dòng van này .
