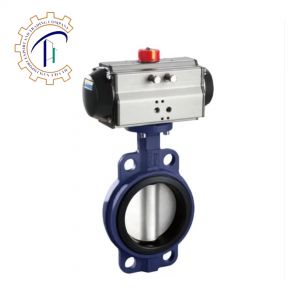

Van bướm khí nén ON/OFF

Van bướm khí nén ON/OFF
van-buom-khi-nen-on/off - ảnh nhỏ  1 van-buom-khi-nen-on/off - ảnh nhỏ 2 van-buom-khi-nen-on/off - ảnh nhỏ 3 van-buom-khi-nen-on/off - ảnh nhỏ 4

Van bướm khí nén ON/OFF

Đánh giá 4 lượt đánh giá

10.000 VND

Thông số kỹ thuật

  • Kích cỡ của van bướm: DN50 cho đến DN800.
  • Vật liệu chế tạo: Thân gang đĩa van inox hoặc toàn thân inox, nhựa UPVC, CPVC.
  • Áp lực khi làm việc: PN10, PN16, PN25, PN40.
  • Nhiệt độ khi làm việc: 0-280 độ C.
  • Các kiểu lắp: Lắp mặt bích.
  • Các tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS.
  • Bộ phận gioăng làm kín: Teflon, EPDM, PTFE.
  • Trục tròn, lỗ bulong kích cỡ đa dạng, phù hợp với hệ thống.
  • Áp lực của khí nén khi sử dụng: 0-8bar.
  • Môi trường làm việc của van bướm: Nước, dầu, khí, hóa chất.
  • Thương hiệu sản xuất: Haitima, KosaPlus.
  • Nguồn gốc xuất xứ: Hàn Quốc, Đài Loan, G7.
  • Tình trạng: có sẵn.
  • Bảo hành: 12 tháng.



Tóm tắt nôi dung: Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về van bướm khí nén ON/OFF, bao gồm cấu tạo, nguyên lý hoạt động, ưu nhược điểm, các loại thông dụng, ứng dụng trong công nghiệp, cũng như cách lựa chọn và sử dụng.

Quý khách có nhu cầu sở hữu sản phẩm mức giá ưu đãi và chất lượng tốt nhất, có thể tham khảo trên website của HT Việt Nam hoặc liên hệ trực tiếp với chúng tôi để nhận được báo giá chi tiết nhất. Xin trân trọng cảm ơn!

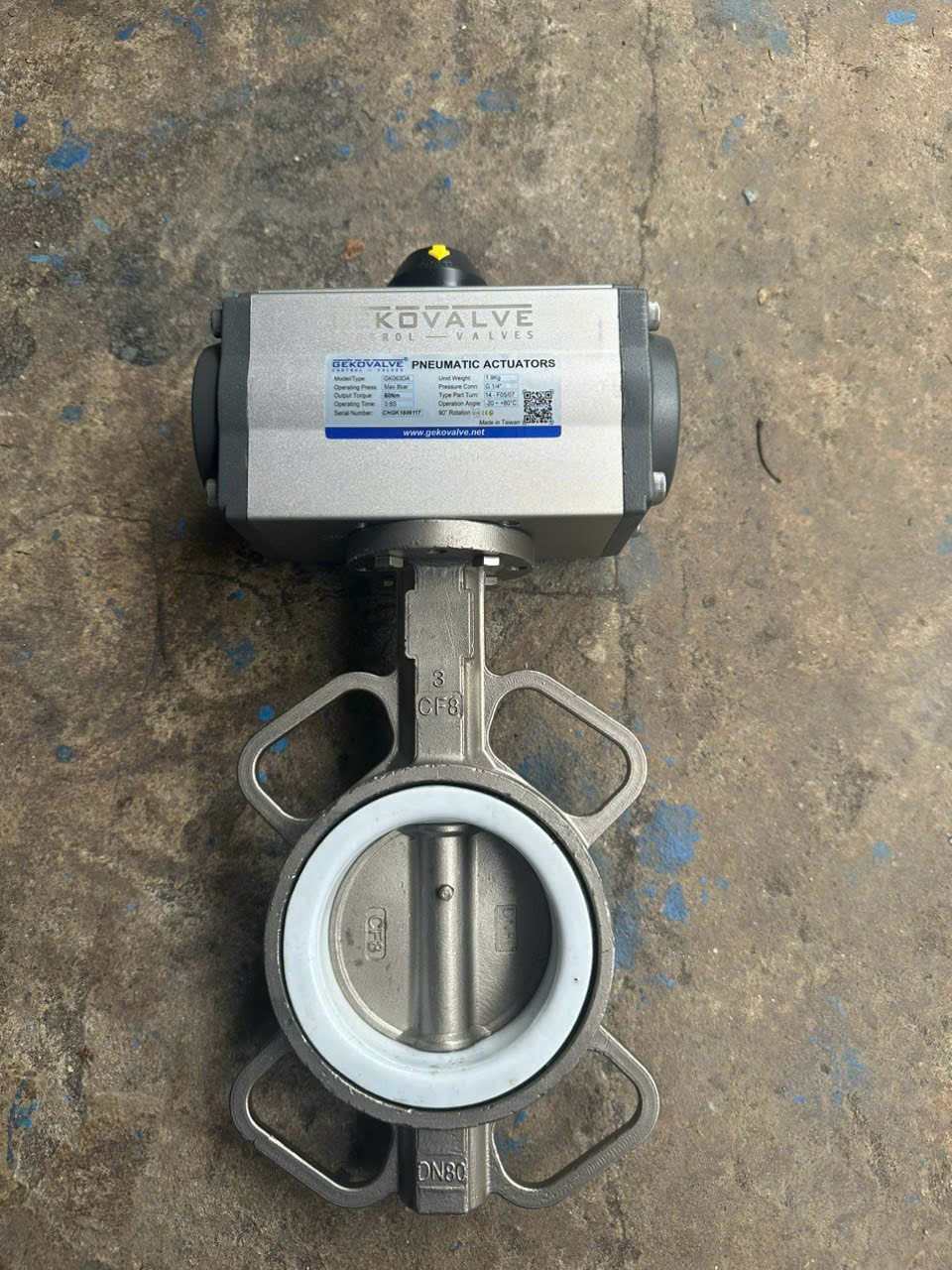

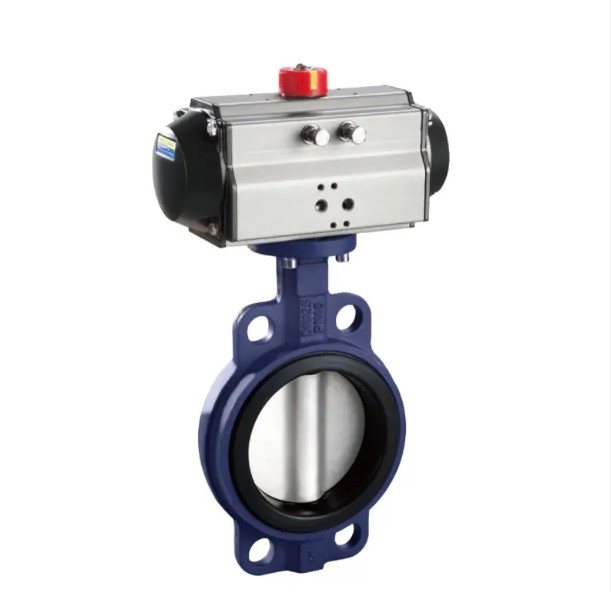

Tìm hiểu về van bướm khí nén ON/OFF

 Van bướm điều khiển khí nén ON/OFF là thiết bị thuộc dòng van khí né. Nó được lắp đặt trong đường ống với chức năng chính là đảm bảo hoạt động điều tiết và kiểm soát dòng chảy.

Van bướm khí nén ON/OFF hoạt động khá đơn giản, người dùng có thể điều chỉnh van ở hai trạng thái đóng hoàn toàn và mở hoàn toàn. Cánh van lúc này sẽ hoạt động ở góc 0 độ và 90 độ, dòng chảy dễ dàng đi qua van bướm mà không bị ảnh hưởng đáng kể.

van_buom_khi_nen_on_off_

Cấu tạo và nguyên lý hoạt động của van bướm khí nén ON/OFF

Van bướm khí nén ON/OFF có cấu tạo tương đối đơn giản, bao gồm các bộ phận chính sau:

  • Thân van: Là phần cơ bản của van, làm bằng các vật liệu như thép không gỉ, nhựa hoặc hợp kim nhẹ, tùy thuộc vào yêu cầu của ứng dụng.
  • Đĩa bướm: Là bộ phận chính điều khiển dòng chảy, thường làm bằng thép không gỉ hoặc hợp kim nhẹ. Đĩa bướm quay quanh một trục để mở và đóng van.
  • Trục van: Là trục xuyên qua thân van, kết nối đĩa bướm. Trục van thường được chế tạo bằng thép không gỉ hoặc hợp kim nhẹ.
  • Gioăng làm kín: thường được chế tạo từ những chất liệu có tính đàn hồi cao như cao cu, PTFE,…có chức năng đảm bảo độ kín khít cho van. Tránh gây rò rỉ và thất thoát cho đường ống.
  • Đầu khí nén: là bộ phận trực tiếp nhận khí nén và chuyển thành động năng để điều khiển van hoạt động. Van bướm khí nén ON/OFF được trang bị đầu khí chế tạo trên tiêu chuẩn IP67. Ngoài ra, lớp vỏ được chế tạo từ hợp kim nhôm cũng giúp đầu khí tránh được các tác động từ môi trường bên ngoài.

van_buom_khi_nen_on_off

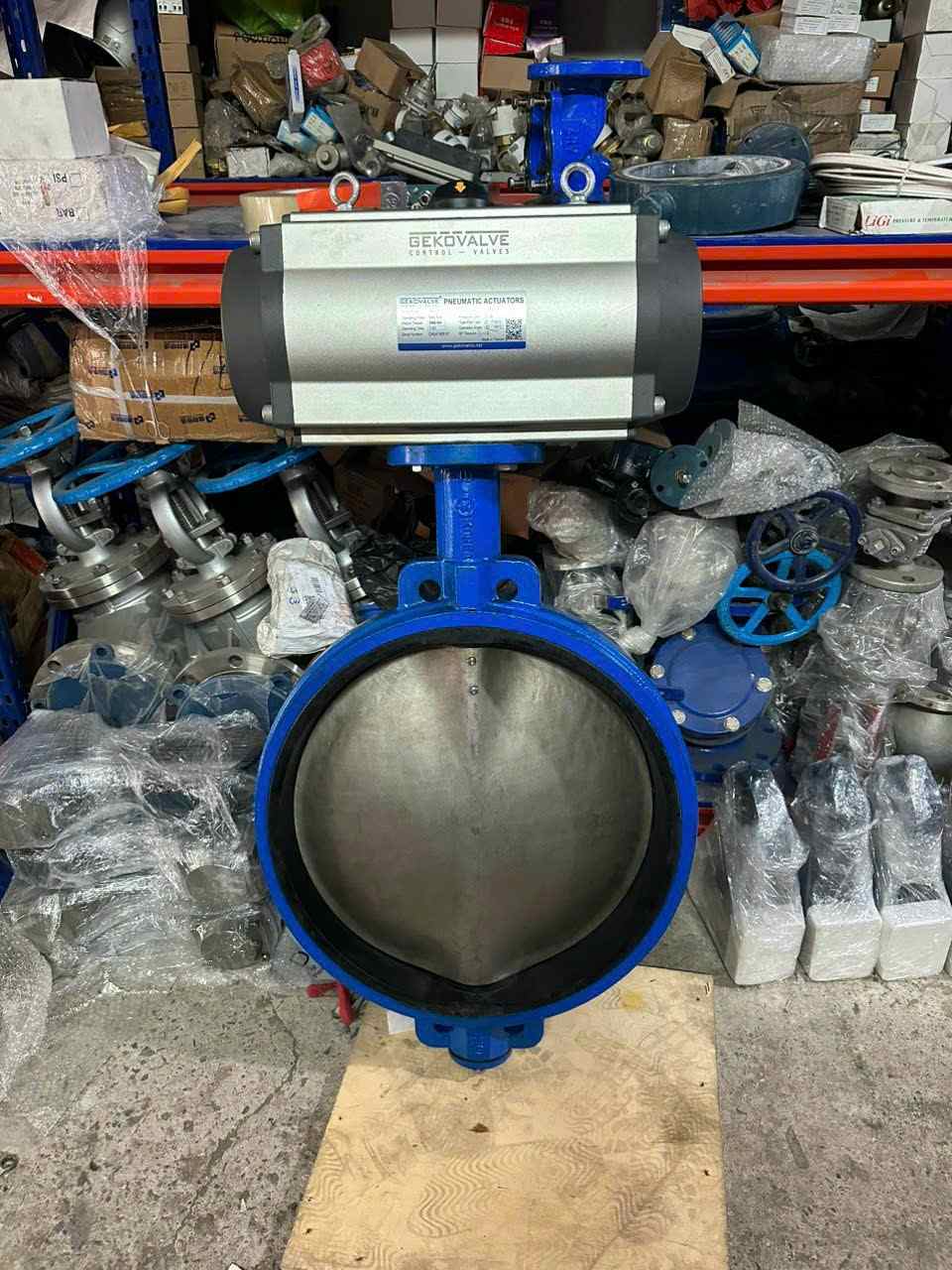

Nguyên lý hoạt động của van bướm khí nén ON/OFF

Van bướm khí nén ON/OFF có thể được điều khiển một cách nhanh chóng và chính xác, phù hợp với nhiều yêu cầu khác nhau trong các hệ thống khí nén công nghiệp. Nguyên lý hoạt động của van bướm khí nén ON/OFF như sau:

Khi nhận được tín hiệu mở, bộ cấp khí nén sẽ được kích hoạt và truyền khí nén tới đầu khí. Qua đó  tác động xi lanh để xoay đĩa bướm quanh trục van, mở toàn bộ đường ống.

Khi nhận được tín hiệu đóng, dòng khí trong khoang sẽ được đẩy ra ngoài thông qua lỗ xả, động lực từ lò xo sẽ khiến đĩa van xoay về vị trí ban đầu.

Độ mở của van được điều khiển bởi vị trí xoay của đĩa bướm, từ hoàn toàn mở đến hoàn toàn đóng.

Các cảm biến vị trí giúp theo dõi và phản hồi trạng thái mở/đóng của van cho cơ cấu điều khiển.

van_buom_khi_nen_on_off_1

Ưu điểm và nhược điểm của van bướm khí nén ON/OFF

Ưu điểm của van bướm khí nén ON/OFF


  • Van bướm có thể mở và đóng nhanh chóng, đáp ứng tốt các yêu cầu điều khiển dòng chảy nhanh.
  • Với cấu tạo đơn giản và ít bộ phận, van bướm khí nén có độ tin cậy và tuổi thọ cao, giảm thiểu sự cố trong vận hành.
  • Van bướm khí nén có thể chịu được áp lực cao, phù hợp với các ứng dụng yêu cầu vận hành ở áp lực lớn.
  • Do cấu tạo đơn giản, chi phí vận hành và bảo trì van bướm thấp hơn so với một số loại van khác.
  • Van bướm có thiết kế compact, dễ tích hợp vào các hệ thống khí nén chật hẹp.
  • Van bướm khí nén ON/OFF có thể sử dụng trong nhiều lĩnh vực công nghiệp khác nhau.

Nhược điểm của van bướm khí nén ON/OFF


  • So với một số loại van khác, van bướm khí nén có khả năng kín khít không hoàn hảo, dễ bị rò rỉ khi đóng hoàn toàn.
  • Khi vận hành, van bướm thường tạo ra tiếng ồn lớn hơn so với một số loại van khác.
  • Van bướm không thích hợp với dòng chảy chứa nhiều tạp chất và không thích hợp khi lắp đặt trong đường ống dưới DN50.

Các loại van bướm khí nén ON/OFF phổ biến

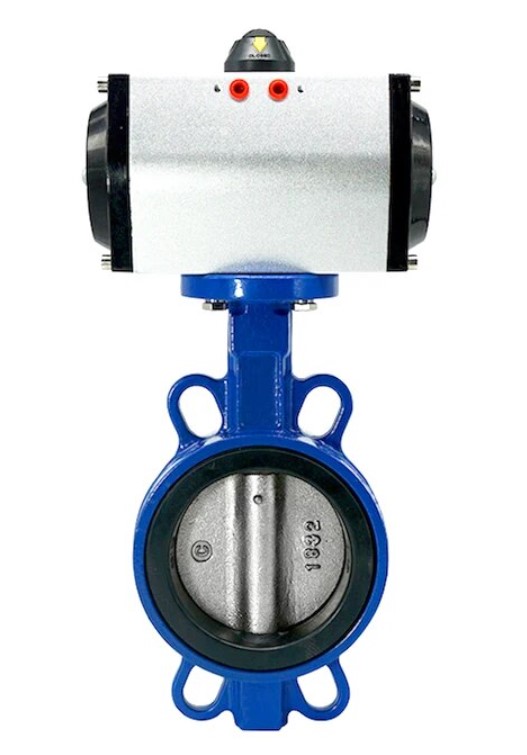

Van bướm khí nén gang

Thông số kỹ thuật

Hình ảnh

  • Kích thước van đa dạng: DN50-DN600.
  • Chất liệu: Thân gang cánh inox
  • Goang làm kín: Sử dụng gioăng cao su EPDM
  • Đầu khí nén: Dùng chất liệu Hợp kim nhôm cao cấp
  • Lớp phủ bên ngoài: Sơn Epoxy có khả năng chống nước, chống bụi
  • Tiêu chuẩn chống nước ip67
  • Áp suất làm việc: Max PN16 Bar
  • Áp suất khí nén: Lực áp suất 3bar ~ 8bar
  • Nhiệt độ làm việc: 80 độ C
  • Thời gian đóng mở: 1s, 2s
  • Tiêu chuẩn kết nối: Bích wafer đa tiêu chuẩn
  • Hàng nhập khẩu trực tiếp
  • Xuất xứ: Hàn Quốc - Đài Loan

 van_buom_dieu_khien_khi_nen_gang

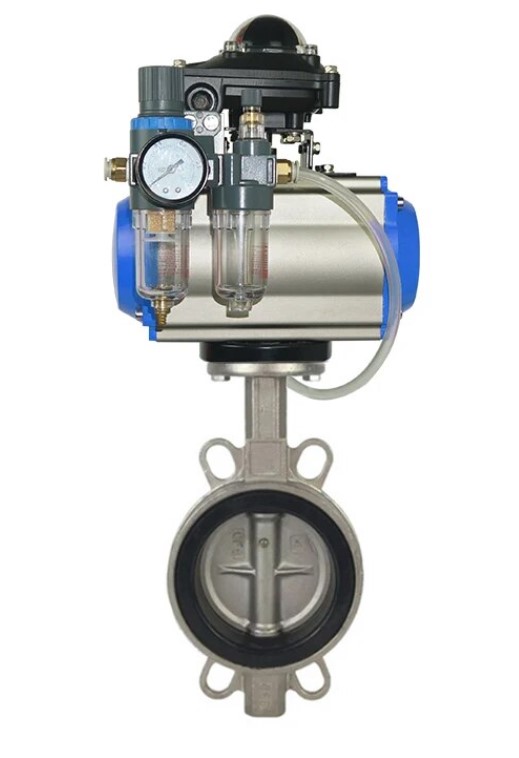

Van bướm khí nén inox

Chất liệu van bướm inox điều khiển khí nén được làm hoàn toàn bằng inox giúp cho van chống chịu được môi trường ăn mòn, Oxy hóa cao.

Thông số kỹ thuật

Hình ảnh

  • Kích thước van: DN50 - DN400
  • Chất liệu van: Inox 304 và inox 316 ( SUS304, SUS316, CF8, CF8M)
  • Chất liệu chế tạo đầu khí nén từ hợp kim nhôm nguyên khối.
  • Áp suất làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc chịu được từ: -10 ~ 200 độ C
  • Áp suất khí nén: 3 bar – 8 bar
  • Quy trình đóng mở hết một chu trình nhanh chóng từ 1s - 2s
  • Đầu điều khiển khí nén đóng mở dạng: On/Off
  • Kiểu lắp: Mặt bích - van công nghiệp, hàn, clamp - van vi sinh
  • Dạng kết nối của van bướm: wafer, lug
  • Tiêu chuẩn bảo vệ: IP67
  • Thương hiệu chế tạo: Kosaplus, Haitima
  • Xuất xứ: Hàn Quốc, Đài Loan
  • Thời gian bảo hành: 12 tháng



 van_canh_buom_khi_nen

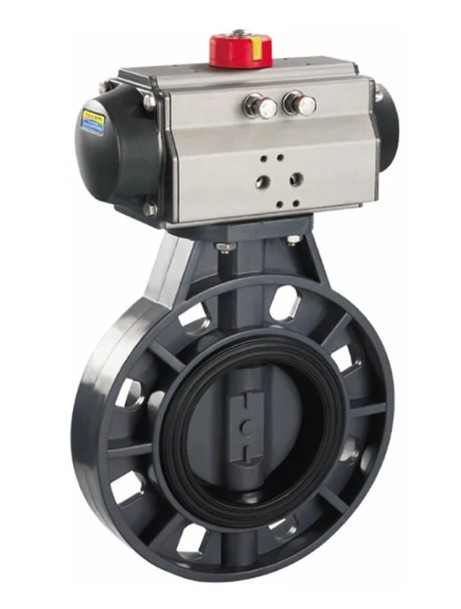

Van bướm khí nén nhựa

Van bướm nhựa điều khiển khí nén được chế tạo bằng vật liệu nhựa UPVC, PVC nên rất phù hợp với các môi trường nước có nồng độ muối, khoáng chất

Thông số kỹ thuật

Hình ảnh

  • Kích thước van bướm: DN40 - DN250
  • Chất liệu van bướm: Bằng Nhựa PVC, CPVC, PP, PVDF
  • Chất liệu bộ điều khiển: Sử dụng chất liệu Hợp kim nhôm cao cấp.
  • Áp suất van làm việc: 150 PSI, 200PSI
  • Áp suất bộ điều khiển: 3bar - 8bar
  • Tiêu chuẩn: ANSI, DIN, JIS
  • Kiểu lắp: Lắp bích
  • Nhiệt độ: -5ºc ~ 90ºc
  • Áp lực: PN10 - PN16
  • Môi trường: Nước, nước sạch, nước thải, Axit, Hóa chất ăn mòn cao
  • Thương hiệu sản xuất van: Kosaplus - Haitima
  • Xuất xứ: Hàn Quốc - Đài Loan
  • Bảo hành: 12 tháng, giấy tờ đầy đủ
  • Tình trạng: Hàng có sẵn.

 van_buom_nhua_dieu_khien_khi_nen_4

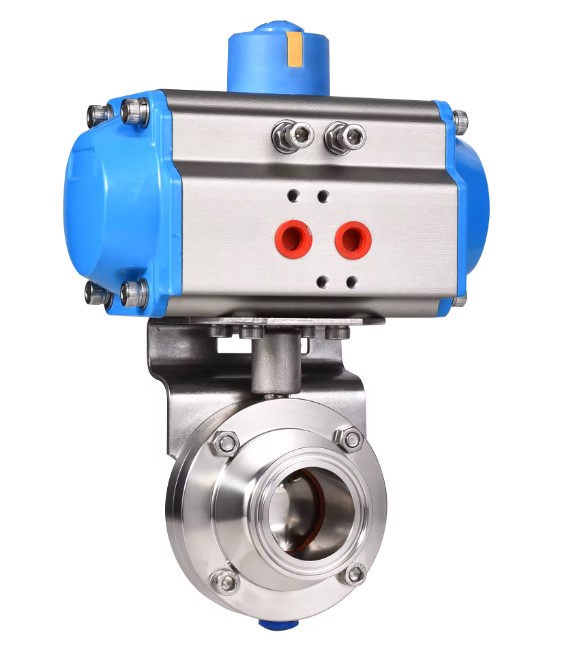

Van bướm vi sinh điều khiển khí nén

Van bướm vi sinh điều khiển khí nén được chế tạo bằng Inox 304, inox 316 có độ bền, độ bóng cao rất phù hợp với môi trường sạch như thực phẩm, dược phẩm, đồ uống



Thông số kỹ thuật

Hình ảnh

  • Vật liệu chế tạo: inox 304, hoặc inox 316
  • Zoăng làm kín: Teflon, silicon
  • Kiểu lắp: Hàn, clamp...
  • Áp lực tối đa: PN16
  • Vật liệu đầu khí: Hợp kim nhôm
  • Áp lực khí nén cấp vào: 0 ~ 8 bar
  • Tiêu chuẩn lắp: DIN, hoặc ANSI ( Theo tiêu chuẩn vi sinh)
  • Xuất sứ: Geko - Đài Loan, KBvalve - Hàn Quốc, Haitma – Đài Loan, Hoặc Kosaplus – Hàn Quốc
  • Bảo hành: 12 tháng sử dụng ( Chế độ bảo hành 1 đổi 1).



 van_buom_vi_sinh_dieu_khien_khi_nen_4

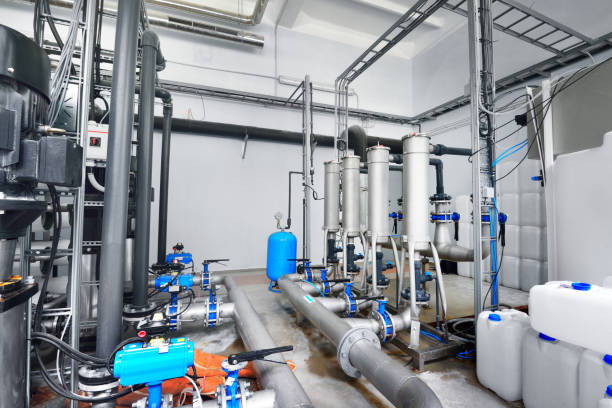

Ứng dụng của van bướm khí nén ON/OFF trong công nghiệp

Với khả năng điều khiển nhanh, độ tin cậy cao và phạm vi ứng dụng rộng, van bướm khí nén ON/OFF đóng vai trò then chốt trong nhiều hệ thống công nghiệp hiện đại. Chúng được sử dụng rộng rãi để:

  • Khởi động/dừng dòng khí nén trong các máy móc, thiết bị.
  • Cô lập các phân đoạn của hệ thống khí nén để bảo trì, sửa chữa.
  • Điều khiển dòng khí nén cấp cho các công đoạn sản xuất.
  • Trong các thiết bị sấy, nung nhiệt độ cao.
  • Trong các nhà máy hóa chất, lọc dầu...
  • Van bướm khí nén ON/OFF được sử dụng để điều khiển các dòng không khí, khí tự nhiên, khí hydro... Phục vụ cho các quá trình sản xuất.
  • Van bướm khí nén ON/OFF là một thành phần quan trọng trong các hệ thống điều khiển tự động.

Cách lựa chọn van bướm khí nén ON/OFF phù hợp

Khi lựa chọn van bướm khí nén ON/OFF, cần xem xét các yếu tố sau:

  • Xác định kích thước đường ống và lưu lượng khí nén yêu cầu, từ đó lựa chọn van bướm có kích thước và công suất phù hợp.
  • Kiểm tra áp suất hoạt động tối đa của hệ thống để chọn van có thông số kỹ thuật phù hợp, đảm bảo an toàn vận hành.
  • Tùy theo môi trường ăn mòn, nhiệt độ cao... Mà lựa chọn vật liệu thân van, đĩa bướm, trục... Phù hợp.
  • Nếu yêu cầu tốc độ đóng mở nhanh, chọn van bướm cókhả năng hoạt động nhanh và chính xác.
  • Xem xét chi phí đầu tư ban đầu và hiệu quả vận hành để chọn lựa van bướm khí nén ON/OFF phản ánh tốt giá trị sử dụng.
  • Chọn van bướm khí nén ON/OFF từ các nhà sản xuất uy tín, có dịch vụ hậu mãi tốt để đảm bảo bảo trì và sửa chữa sau này.

ung_dung_cua_van_buom_khi_nen_on_off

Hướng dẫn lắp đặt và sử dụng van bướm khí nén ON/OFF

Việc lắp đặt van bướm khí nén cần được thực hiện cẩn thận để đảm bảo vận hành tối ưu. Dưới đây là các bước hướng dẫn cơ bản:

  • Kiểm tra kích thước đường ống, vị trí lắp đặt.
  • Chuẩn bị dụng cụ cần thiết: đồng hồ đo, tua vít, máy hàn...
  • Xác định hướng dòng khí nén theo mũi tên trên thân van.
  • Đảm bảo van được lắp đúng chiều, không bị rò rỉ khí.
  • Sử dụng phụ kiện kết nối đúng kích thước, chất lượng.
  • Sắp xếp đường ống sao cho không gây căng thẳng cho van.
  • Mở van kiểm tra xem có rò rỉ khí hay không.
  • Đảm bảo van hoạt động một cách chính xác.
  • Sau khi lắp đặt, việc sử dụng van bướm khí nén cần tuân thủ các hướng dẫn vận hành từ nhà sản xuất, đảm bảo an toàn và hiệu quả trong quá trình sử dụng.

Bảo trì và sửa chữa van bướm khí nén ON/OFF

Để đảm bảo van bướm khí nén ON/OFF hoạt động hiệu quả và bền bỉ, việc bảo trì và sửa chữa định kỳ là rất quan trọng. Dưới đây là một số biện pháp cần thực hiện:

  • Kiểm tra và bôi trơn các bộ phận động cơ cơ học.
  • Xem xét và điều chỉnh lại áp suất hoạt động khi cần thiết.
  • Kiểm tra và thay thế các phụ tùng hao mòn theo định kỳ.
  • Xử lý ngay khi phát hiện dấu hiệu rò rỉ khí.
  • Kiểm tra và thay thế các phụ tùng bị hỏng, mòn.
  • Kiểm tra và điều chỉnh lại cơ cấu hoạt động của van khi cần.

Việc bảo trì và sửa chữa định kỳ sẽ giúp kéo dài tuổi thọ và duy trì hiệu suất của van bướm khí nén ON/OFF trong quá trình sử dụng.

Mua van bướm khí nén ON/OFF tại HT Việt Nam

HT Việt Nam là địa chỉ tin cậy để mua sắm các loại van bướm khí nén ON/OFF chất lượng, đa dạng từ các nhà sản xuất uy tín trên thị trường. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, chúng tôi cam kết mang đến cho khách hàng những sản phẩm tốt nhất, phục vụ tốt nhất.

Quý khách hàng có thể liên hệ với chúng tôi để được tư vấn, hỗ trợ chọn lựa và mua sắm van bướm khí nén ON/OFF phù hợp với nhu cầu sử dụng của mình.
