Van bướm wafer

Tóm tắt nội dung: Van bướm Wafer là một trong những loại van được sử dụng rộng rãi trong các hệ thống ống dẫn chất lỏng và khí. Với thiết kế nhỏ gọn, giá thành hợp lý và khả năng hoạt động linh hoạt, van bướm Wafer đã trở thành một lựa chọn phổ biến cho các ứng dụng công nghiệp.

Trong bài viết này, HT Việt Nam sẽ trình bày chi tiết về cấu tạo, nguyên lý hoạt động, các loại van bướm Wafer phổ biến, ưu điểm và nhược điểm, ứng dụng, cách lựa chọn và lắp đặt.

 Van bướm dạng wafer  và Van bướm dạng Lug  hiện là sản phẩm dành được nhiều sự quan tâm của các doang nghiệp. HT Việt Nam chuyên cung cấp các thiết bị và phụ kiện đường ống chính hãng. Quý khách có nhu cầu xin vui lòng liên hệ với chúng tôi qua hotline để được tư vấn trực tiếp.

Van bướm dạng wafer là gì?

Van bướm wafer là dạng Van bướm được sử dụng trong đường ống bằng cách kẹp giữa hai đoạn ống. Theo đó “wafer” trong tiếng anh là thuật ngữ chỉ phương thức kẹp giữa.

 Van bướm kiểu WAFER  có chức năng điều tiết dòng chảy trong đường ống. Đặc điểm dễ nhận thấy nhất của sản phẩm này là kích thước vô cùng nhỏ gọn.

So vơi các dòng van cổng hay van cầu, thì van bướm wafer có trọng lượng và kích thước nhỏ hơn khoảng 3 lần. Giúp quá trình vận chuyển và lắp đặt trở nên thuận tiện hơn rất nhiều.

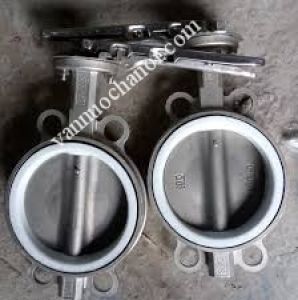

Hình ảnh thực của van bướm wafer tại HT Việt Nam

Van bướm Wafer tại HT được kiểm định chặt chẽ, đảm bảo chất lượng tốt nhất trước khi tới tay khách hàng.

Cấu tạo và nguyên lí hoạt động của van bướm wafer

Cấu tạo của van bướm wafer

Van bướm Wafer bao gồm ba thành phần chính: thân van, tay quay và đĩa van.

Thân van có hình dạng hình tròn hoặc hình vuông, được làm từ các vật liệu như inox, thép, gang.

Tay gạt/ tay quay có vai trò điều khiển đĩa van xoay để mở hoặc đóng luồng chất lỏng hoặc khí.

Đĩa van là bộ phận quan trọng nhất của van bướm Wafer, có hình dạng giống như một chiếc đĩa và được gắn vào tay quay.

Khi tay quay/ tay gạt xoay, đĩa van cũng sẽ xoay theo và điều chỉnh lượng chất lỏng hoặc khí được đi qua.

Nguyên lý hoạt động của van bướm Wafer

Nguyên lý hoạt động của van bướm Wafer dựa trên nguyên tắc cơ học đơn giản. Khi tay quay xoay, đĩa van sẽ xoay theo và tạo ra một lỗ thông qua thân van để cho phép chất lỏng hoặc khí đi qua.

Khi tay quay tiếp tục xoay, đĩa van sẽ đóng lại và ngăn chặn luồng chất lỏng hoặc khí. Vì vậy, van bướm Wafer có thể được sử dụng để điều chỉnh lưu lượng chất lỏng hoặc khí trong các hệ thống ống dẫn.

Thiết kế của van bướm Wafer rất đơn giản và hiệu quả. Với cấu trúc nhỏ gọn, van bướm Wafer có thể được lắp đặt trong không gian hạn chế và dễ dàng vận hành. Điều này cũng giúp giảm chi phí và thời gian lắp đặt so với các loại van khác.

Các mẫu van bướm wafer đang được HT phân phối

Hiện nay, có nhiều loại van bướm Wafer được sử dụng trong công nghiệp. Dựa trên vật liệu chế tạo, chúng ta có thể chia thành các loại sau:

Van bướm wafer inox

Van bướm wafer inox là loại van được làm từ thép không gỉ, có độ bền cao và chịu được áp suất và nhiệt độ cao. Với tính năng chống ăn mòn và chịu được các hóa chất, van bướm wafer inox thường được sử dụng trong các ngành công nghiệp hóa chất, dầu khí, thực phẩm và y tế.

Van bướm wafer nhựa

Van bướm wafer nhựa được làm từ các loại nhựa như PVC, PP, PVDF, PE, PTFE... Sở hữu tính năng chịu hóa chất và chống ăn mòn, van bướm wafer nhựa thường được sử dụng trong các ngành công nghiệp hóa chất, xử lý nước thải và xử lý nước sạch.

Van bướm wafer gang

Van bướm wafer gang được làm từ gang, có độ bền cao và chịu được áp suất và nhiệt độ cao. Van bướm gang không có tính năng chống ăn mòn nhưng nó vẫn có thể chịu được các hóa chất nhờ lớp phủ epoxy đặc trưng.

Van bướm wafer gang thường được sử dụng trong các ngành công nghiệp xử lý nước thải và xử lý nước sạch hoặc các đường ống có nhiệt độ và áp suất cao.

Van bướm wafer thép

Van bướm wafer thép được làm từ thép carbon, có độ bền cao và đặc biệt là giá thành hợp lí nhờ khả năng gia công dễ dàng. Ngoài ra thép cũng là vật liệu có nhiệt độ nóng chảy cao, do đó van bướm thép thường được ưu tiên sử dụng trong các hệ thống lò hơi, luyện kim, dầu,…

Van bướm wafer tay gạt

Van bướm tay gạt Là loại van bướm được điều khiển bằng tay gạt. Điều này giúp tiết kiệm chi phí và thời gian lắp đặt, đồng thời giảm thiểu rủi ro hỏng hóc do sự cố của hệ thống điện tử.

Ngoài ra, trên van bướm tay gạt còn được trang bị đĩa đo góc, giúp người dùng có thể dễ dàng căn chỉnh lưu lượng dòng chảy.

Van bướm wafer tay quay

 Van bướm tay quay có cấu trúc giống như van bướm tay gạt nhưng bộ phận điều khiển sẽ được thay bằng tay quay dạng vô lăng. Phương thức điều khiển này, giúp người dùng tiết kiệm sức lao động, đặc biệt là trong các hệ thống lớn.

Van bướm wafer điều khiển điện

Van bướm điều khiển bằng điện  là loại van được điều khiển bằng một động cơ điện. Với tính năng tự động hóa cao, van bướm wafer điều khiển điện thường được sử dụng trong các hệ thống lớn và phức tạp.

Tuy nhiên giá thành của van bướm điều khiển điện thường cao hơn các dòng van bướm thông thường. Người dùng cần cân đối chi phí để có thể tối ưu hoá kinh tế của mình.

Van bướm wafer điều khiển khí nén

Van bướm điều khiển bằng khí nén  là loại van được điều khiển bằng khí nén. Với tính năng tự động hóa và an toàn cao, van bướm wafer điều khiển khí nén thường được sử dụng trong các hệ thống yêu cầu độ chính xác cao và an toàn.

Ưu điểm và nhược điểm của van bướm wafer

Ưu điểm của van bướm wafer

Thiết kế nhỏ gọn và dễ lắp đặt: Van bướm Wafer có cấu trúc đơn giản và nhỏ gọn, giúp tiết kiệm không gian và thời gian lắp đặt.

Giá thành hợp lý: Với cấu trúc đơn giản và vật liệu chế tạo phổ biến, van bướm Wafer có giá thành rẻ hơn so với các loại van khác.

Khả năng hoạt động linh hoạt: Van bướm Wafer có thể điều chỉnh lưu lượng chất lỏng hoặc khí một cách linh hoạt và hiệu quả.

Chịu được áp suất và nhiệt độ cao: Với cấu trúc chắc chắn và vật liệu chế tạo chịu được áp suất và nhiệt độ cao, van bướm Wafer có thể được sử dụng trong các ứng dụng công nghiệp khắc nghiệt.

Tiết kiệm chi phí: van bướm là một trong những loại van có giá thành khá rẻ. Ngoài ra với kích thước được tối giản hoá, chi phí cho việc bảo trì cũng được tiết kiệm rất nhiều.

Nhược điểm của van bướm wafer

Hạn chế trong việc điều chỉnh lưu lượng nhỏ: Do cấu trúc đơn giản, van bướm Wafer có thể gây khó khăn trong việc điều chỉnh lưu lượng nhỏ.

Không thích hợp cho các chất lỏng có độ nhớt cao: Vì đĩa van có kích thước nhỏ, van bướm Wafer không thích hợp cho các chất lỏng có độ nhớt cao.

Hạn chế kích thước và áp suất: van bướm wafer chỉ được lắp đặt trong các đường ống từ DN50 trở lên. Bên cạnh đó, đối với các ứng dụng có áp suất cao, khách hàng nên sử dụng van bướm mặt bích thay vì van bướm wafer

Phạm vi ứng dụng của van bướm wafer

Van bướm Wafer được sử dụng rộng rãi trong các ngành công nghiệp không yêu cầu cao về khả năng chịu áp như hóa chất, dầu khí, xử lý nước thải và xử lý nước sạch.

Ngoài ra đối với các hệ thống có khồn gian hẹp, việc sử dụng van bướm wafer là lựa chọn lý tưởng giúp tiết kiệm diện tích.

Với tính linh hoạt và hiệu quả, van bướm Wafer có thể được áp dụng trong các hệ thống ống dẫn chất lỏng và khí để điều chỉnh lưu lượng, cắt ngắt hoặc chuyển hướng luồng.

Lựa chọn van bướm wafer phù hợp với hệ thống

Khi lựa chọn van bướm Wafer, bạn cần xem xét các yếu tố sau:

• Loại chất lỏng: Bạn cần xác định loại chất lỏng mà hệ thống của bạn sử dụng để chọn loại van bướm Wafer phù hợp.
• Áp suất và nhiệt độ: Với áp suất và nhiệt độ cao, bạn cần chọn van bướm Wafer có vật liệu chế tạo chịu được.
• Đường kính ống: Van bướm Wafer có nhiều kích cỡ khác nhau, bạn cần chọn đường kính phù hợp với ống của hệ thống.
• Độ chính xác và độ bền: Nếu yêu cầu độ chính xác cao, bạn nên chọn các loại van bướm Wafer điều khiển điện hoặc điều khiển khí nén. Nếu yêu cầu độ bền cao, bạn nên chọn các loại van bướm Wafer được làm từ thép không gỉ hoặc gang.

Lưu ý khi lắp đặt van bướm wafer

Khi lắp đặt van bướm kiểu wafer, bạn cần lưu ý các điểm sau:

• Vị trí lắp đặt: Van bướm Wafer nên được lắp đặt ngay sau một cút hoặc một đoạn ống thẳng để giảm thiểu sự cản trở cho luồng chất lỏng.
• Hướng lắp đặt: Van bướm Wafer là loại van có thể sử dụng ở cả hai chiều nên người dùng chỉ cần lắp đặt sao cho thuận tiện nhất khi sử dụng.
• Khoảng cách giữa hai van: Khoảng cách giữa hai van bướm Wafer nên đủ lớn để tiện lợi cho việc bảo trì và sửa chữa.
• Điều kiện môi trường: Bạn cần đảm bảo van bướm Wafer được lắp đặt trong một môi trường sạch và khô ráo để tránh ảnh hưởng đến hiệu suất hoạt động.

Các tiêu chuẩn và chứng chỉ liên quan đến van bướm wafer

Các tiêu chuẩn và chứng chỉ sau đây liên quan đến van bướm Wafer:

• Tiêu chuẩn ISO 5211: Quy định về kích thước và giao diện của tay quay cho các loại van công nghiệp, bao gồm cả van bướm Wafer.
• Tiêu chuẩn API 609: Quy định về thiết kế và kiểm tra cho các loại van bướm Wafer.
• Chứng chỉ CE: Chứng nhận tuân thủ các yêu cầu an toàn và chất lượng của Liên minh Châu Âu.
• Chứng chỉ ATEX: Chứng nhận cho các sản phẩm được sử dụng trong môi trường nguy hiểm có khí ga, bụi hoặc hơi dễ cháy nổ.

So sánh van bướm wafer và các loại van khác

So với các loại van khác như van cổng (van cửa), van bi, van bướm Wafer có những ưu điểm và nhược điểm riêng. Dựa trên các yếu tố như giá thành, kích thước, hiệu suất hoạt động và tính linh hoạt, bạn có thể lựa chọn loại van phù hợp với nhu cầu của mình.

• Khả năng hoạt động: van bướm wafer có thể hoạt động trong hầu hết các dạng chất trừ các đường ống vận chuyển chất có độ nhớt cao như bùn, dầu. Điều này khiến van bướm hạn chế khả năng hoạt động hơn van cổng và van bi
• Khả năng vận hành: van bướm có chu kì đồng mở ngắn hơn van cổng và van cầu, do đó nó thích hợp sử dụng trong các đường ống cần khả năng phản ứng nhanh.
• Kích thước: van bướm thích hợp sử dụng trong các đường ống có kích thước lớn, trong khi đó van cầu và van bi có thể lắp đặt trong các đường ống nhỏ hơn DN50.
• Giá thành: khi so sánh cùng kích thước và chất liệu thì van bướm wafer có giá thành rẻ hơn khá nhiều so với giá van bi hay van cổng.

Báo giá van bướm wafer tại HT Việt Nam

Van bướm Wafer là một loại van đa năng được sử dụng rộng rãi trong các ngành công nghiệp. Với thiết kế nhỏ gọn, tính linh hoạt và giá thành hợp lý, van bướm Wafer là một lựa chọn tối ưu cho các hệ thống ống dẫn.

Giá cả của van bướm Wafer phụ thuộc vào nhiều yếu tố như kích thước, vật liệu chế tạo, tính năng và thương hiệu. Tuy nhiên, với cấu trúc đơn giản và vật liệu phổ biến, van bướm Wafer có giá thành rẻ hơn so với các loại van khác.

Van bướm wafer hiên đang được bán rộng rãi trên thị trường với nhiều mẫu mã và thương hiệu khác nhau. Để sở hữu được những sản phẩm chất lượng nhất cũng  như tránh mua phải những sản phẩm hàng giả, hàng nhái.

Khách hàng nên lựa chọn và tìm hiểu về đơn vị cung cấp uy tín như HT Việt Nam. Với nhiều năm hoạt động trong lĩnh vực xuất nhập khẩu, HT đã dành được nhiều sự tin tưởng của khách hàng.

Chúng tôi cam kết chỉ cung cấp hàng chính hãng, với chất lượng và giá thành cao nhất. Ngoài ra, các sản phẩm tại HT đều được bảo hành toàn diện lên tới 12 tháng đén 2 năm.
