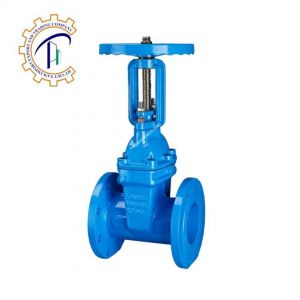

Van cổng OS&Y

Van cổng OS&Y là gì?

Van cổng OS&Y hay còn được gọi là van cổng ty nổi, là một loại van được sử dụng rộng rãi trong các hệ thống cấp nước và xử lý nước thải.

Tên gọi OS&Y là viết tắt của hai từ Out stem and yoke hoặc Out screw and yoke, dùng để chỉ trạng thái đưa ra hay ty van sẽ nhô ra khi van thực hiện quá trình đống mở.

Điểm nổi bật của van cổng OS&Y là khả năng điều tiết dòng chảy tốt hơn các dòng van bướm hay van bi. Khi cổng được nâng lên, nước có thể chảy qua van, người dùng có thể điều chỉnh lưu lượng nước phù hợp với nhu cầu.

Ngoài ra, khi van được mở hoàn toàn, không có vật cản nào trong đường dẫn dòng chảy, do đó tổn thất ma sát rất thấp và giúp tiết kiệm năng lượng khi vận hành van.

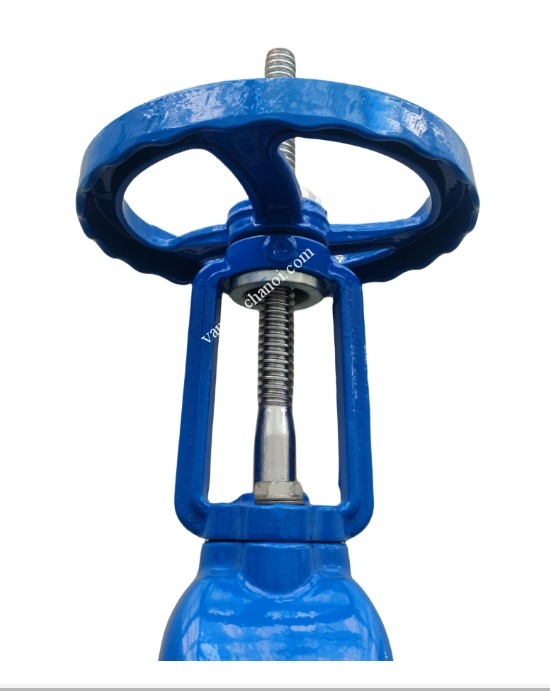

Một tính năng khác của van cổng OS&Y là khả năng quan sát mức độ mở của van. Khi đĩa van được mở, phần ty van sẽ nhô lên theo mức độ mở của đĩa van.

Vì vậy, với dòng van OS&Y, người sử dụng có thể dễ dàng quan sát và kiểm tra trạng thái hoạt động của van, từ đó có thể đưa ra những điều chỉnh phù hợp.

Ưu và nhược điểm của van cổng OS&Y

Ưu điểm của van cổng OS&Y

• Không tác động vào dòng chảy. Lưu chất đi qua dễ dàng mà khôgn bị mất áp xuất hay lưu lượng.
• Người vận hành có thể dễ dàng quan sát trạng thái hoạt động của van, giúp quá trình kiểm soát tốt hơn.
• Đa dạng chất liệu và kích thước, phù hợp cho các hệ thống công nghiệp từ nhỏ đến lớn.
• Chế độ vận hành đơn giản, vô lăng giúp giảm đáng kể lực mô men xoắn. Điều này đặc biệt hữu ích trong các hệ thống đường ống lớn.
• Lắp đặt vào bảo trì đơn giản. Nắp van có thể tháo rời giúp quá trình sửa chữa được thực hiện mà không cần tháo van ra khỏi đường ống.

Nhược điểm của van cổng OS&Y

• Quá trình đóng mở van diễn ra khá chậm khi so với các odnfg van khác như van bi hay van bướm.
• Trục ty nằm ngoài khiến diện tịch sử dụng van tăng lên khi sử dụng.
• Không có kích cỡ từ DN50 trở xuống.

Cấu tạo của van cổng OS&Y

♦ Thân van

Được chế tạo bằng các chất liệu phổ biến như là gang cầu hoặc inox. Thân van cổng có khả năng chịu được áp suất cao và chống lại sự ăn mòn của nước.

♦ Cánh van

Thường được bọc bằng cao su. Điều này giúp tăng cường tính kín và giảm thiểu sự rò rỉ của nước.

♦ Trục van

Là bộ phận quan trọng nối liền cánh van và tay vặn. Nó được làm từ thép không gỉ để đảm bảo tính bền vững và chống lại sự ăn mòn của nước.

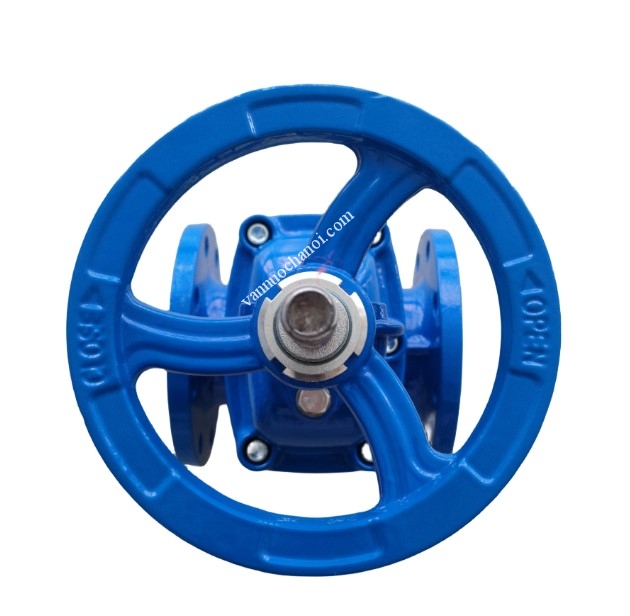

♦ Tay quay ( vô lăng )

Là bộ phận quan trọng để vận hành van. Kiểu vô lăng của tay vặn giúp dễ dàng điều khiển và điều chỉnh lưu lượng nước một cách chính xác. Với khả năng giảm lực mô men xoắn, tay vặn có tính năng trợ lực để giúp người vận hành dễ dàng xoay van.

♦ Mặt bích

Là bộ phận kết nối giữa van và ống dẫn. Nó có thể được làm theo tiêu chuẩn BS hoặc JIS để đảm bảo tính tương thích và an toàn trong quá trình lắp đặt và sử dụng.

Nguyên lí hoạt động của van cổng OS&Y

Trên van cổng OS&Y, có một cấu trúc đơn giản nhưng vô cùng hiệu quả để điều khiển việc mở và đóng cửa van. Khi người vận hành muốn mở cổng, họ chỉ cần xoay tay cầm theo chiều kim đồng hồ. Khi đó, trục van sẽ được nâng lên khỏi tay cầm, làm cho cổng mở ra.

Nếu người vận hành muốn đóng cổng, họ sẽ xoay tay cầm theo chiều ngược lại. Khi đó, cổng sẽ di chuyển theo chiều đi xuống và khớp với thân van.

Cấu trúc này không chỉ giúp van cổng OS&Y có khả năng điều tiết tốt mà còn giúp van có độ kín cao, dễ dàng hoạt động trong các đường ống áp lực lớn mà không gây rò rỉ.

Các loại van cổng OS&Y

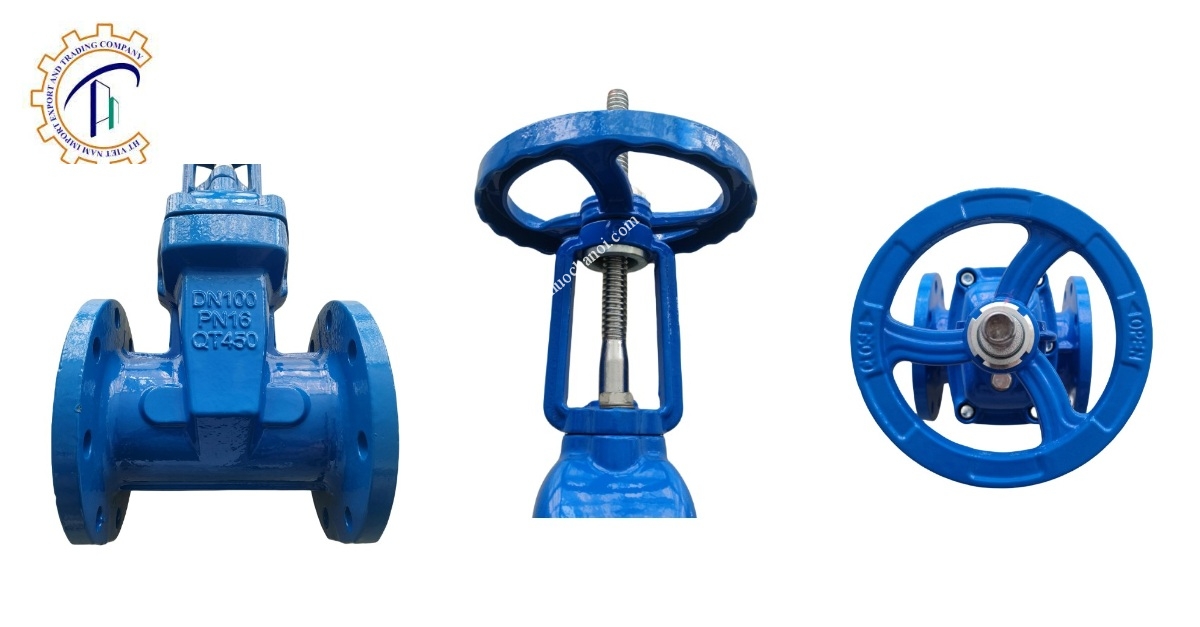

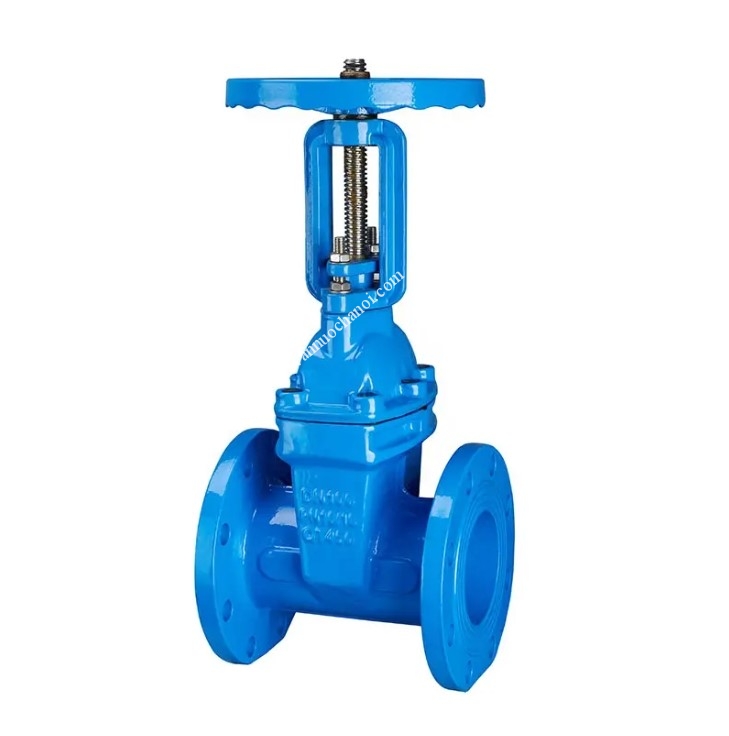

Van cổng gang Os&Y

Với thiết kế đơn giản nhưng hiệu quả, van này được đúc hoàn toàn bằng gang và có đĩa van được bọc cao su EPDM để tăng tính đàn hồi và độ bền.

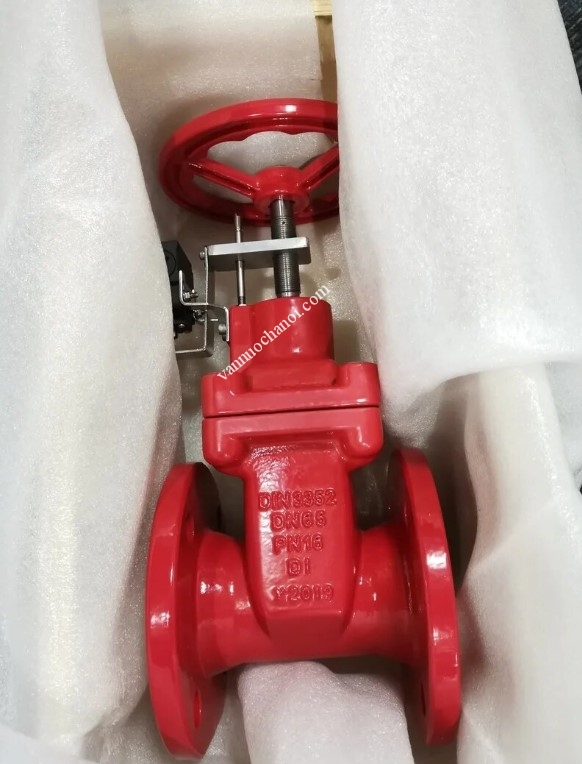

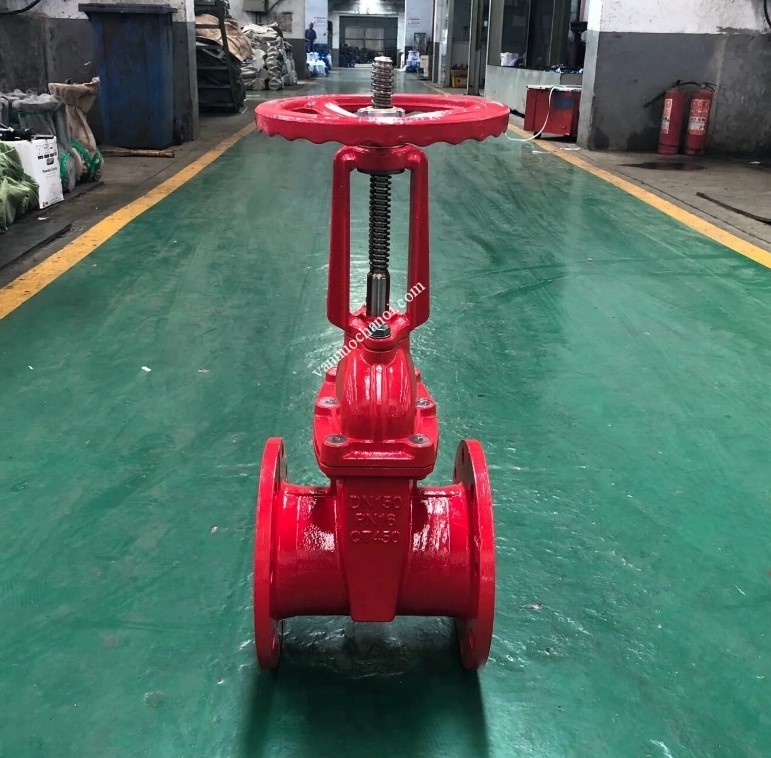

Một đặc điểm dễ nhận thấy nhất là lớp epoxy với màu xanh sử dụng cho các hệ thống nước và nước thải. Còn màu đỏ chuyên sử dụng trong hệ thống phòng cháy chữa cháy.

Lớp epoxy không chỉ mang lại tính thẩm mỹ cao mà còn là yếu tố chủ chốt để van có thể hoạt động mà không lo ngại các tác động từ môi trường như rỉ sét, ăn mòn,..

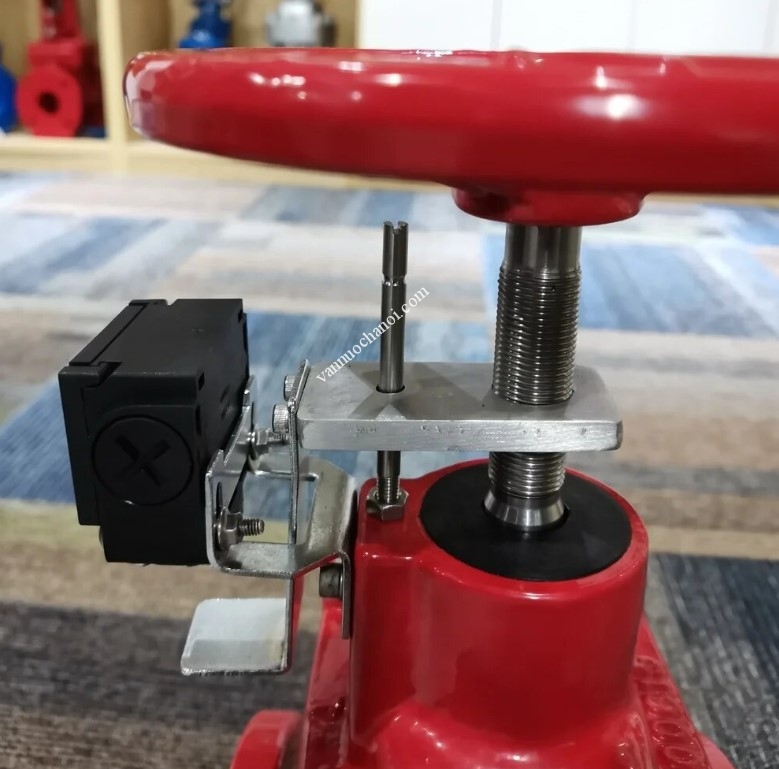

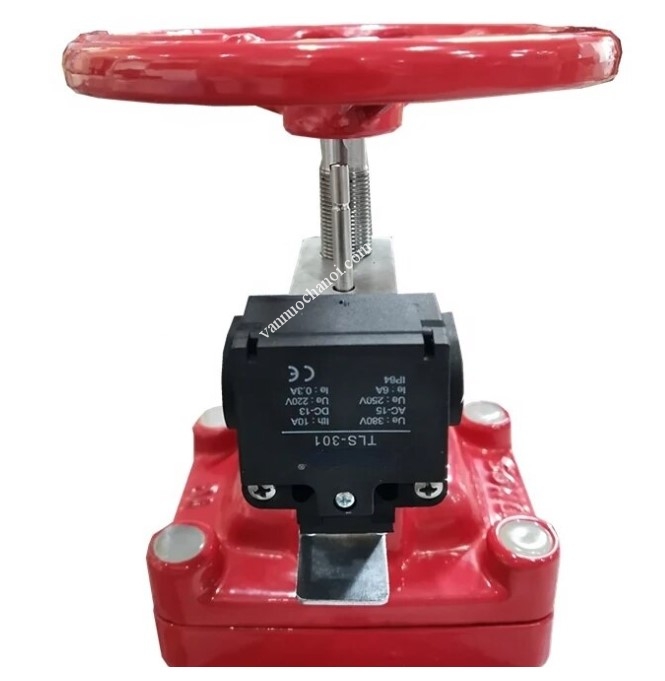

Đây là dòng van được ưa chuộng trong các hệ thống PCCC nên thường được trang bị công tắc giám sát.  Điều này rất quan trọng trong các hệ thống cứu hỏa, nơi mà việc kiểm soát trạng thái đóng hay mở của van là cực kỳ quan trọng.

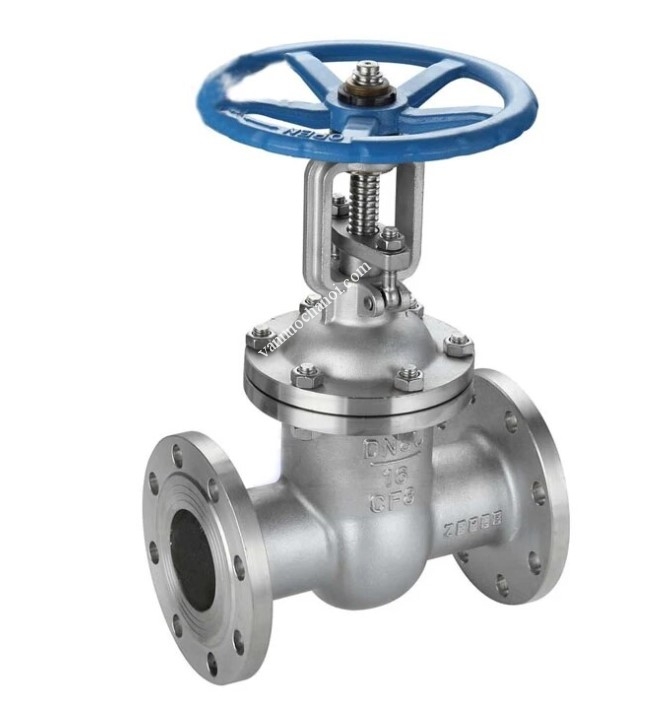

Van cổng inox OS&Y

Van cổng inox Os&y là một trong những loại van được sử dụng phổ biến trong các hệ thống xử lý và vận chuyển các loại lưu chất ăn mòn hóa học, nhiệt độ và áp lực cao.

Với thiết kế chắc chắn và chất liệu bền bỉ, van này có thể hoạt động hiệu quả trong môi trường khắc nghiệt và đáp ứng được các yêu cầu khắt khe của ngành công nghiệp.

Thân van được đúc từ inox 304 hoặc inox 316, hai loại vật liệu có tính chống ăn mòn và chịu nhiệt tốt.

Van cổng inox Os&y đảm bảo độ bền cao trong quá trình hoạt động. Đặc biệt, khi tiếp xúc với các hóa chất có nồng độ cao hoặc bị trầy xước, van vẫn giữ được tính năng hoạt động ổn định và không bị ảnh hưởng bởi sự ăn mòn.

Van cổng thép OS&Y

Van là một thiết bị quan trọng trong các hệ thống công nghiệp, đặc biệt là trong những ứng dụng có nhiệt độ và áp lực rất cao như hơi nóng hay dầu nóng.

Van cổng thép OS&Y được làm bằng thép WCB, giúp nó có khả năng chịu được nhiệt độ cao và áp lực lớn. Điều này làm cho van có phạm vi hoạt động trong phạm vi nhiệt độ lớn, lên tới 400 độ C.

Tuy nhiên, do vật liệu chế tạo là thép, van không nên được sử dụng trong các hệ thống có chứa hóa chất ăn mòn. Điều này có thể gây ảnh hưởng đến tính chất của van và làm giảm hiệu suất hoạt động của van cổng thép.

Lưu ý trước khi mua van cổng OS&Y

Với vai trò quan trọng trong việc điều tiết lưu lượng trong các hệ thống công nghiệp và xây dựng, van cổng ty nổi đã trở thành một phần không thể thiếu trong các công trình. Vậy làm thế nào để có thể lựa chọn được loại van cổng phù hơp? Hãy tham khảo một số ý kiến sau của HT.

♦ Diện tích tăng thêm

Một trong những yếu tố quan trọng cần được tính toán khi sử dụng van cổng ty nổi là chiều cao của van khi mở hoàn toàn. Van cổng ty nổi tăng thêm một phần diện tích khi nó hoạt động. Việc tính toán này là cần thiết khi lắp đặt van cổng OS&Y, đặc biệt là trong các công trình có diện tích hẹp.

♦ Kích thước van và đường ống

Cần lưu ý đến kích thước và diện tích mà van chiếm khi được sử dụng, để tránh gây lãng phí không gian và tăng chi phí cho việc xây dựng hệ thống.

♦ Chất liệu chế tạo

Chất liệu cũng là một yếu tố quan trọng cần được xem xét khi lựa chọn van cổng ty nổi. Tùy thuộc vào yêu cầu sử dụng của từng hệ thống, như nhiệt độ làm việc, áp lực làm việc hay môi chất sử dụng, người dùng cần chọn loại van có chất liệu phù hợp để đảm bảo tính an toàn và hiệu quả trong quá trình hoạt động.

Hiện nay, trên thị trường có rất nhiều loại van cổng ty nổi được sản xuất và cung cấp. Một số dòng van phổ biến và được sử dụng nhiều nhất bao gồm:

• Van cổng ty nổi bằng gang
• Van cổng ty nổi bằng thép không gỉ
• Van cổng ty nổi bằng thép mạ kẽm

Trên đây là những điều cần lưu ý khi sử dụng van cổng ty nổi. Hãy cẩn thận và tìm hiểu kỹ trước khi quyết định chọn loại van phù hợp cho công trình của bạn.

Nếu quý khách gặp bất kỳ khó khăn hay thắc mắc nào khi mua van cổng OS&Y, hãy liên hệ ngay với HT Việt Nam qua hotline để được tư vấn miễn phí.

Mua van cổng OS&Y chính hãng tại HT Việt Nam

Công ty TNHH TM&XNK HT Việt Nam là một trong những đơn vị hàng đầu trong lĩnh vực phân phối các sản phẩm van công nghiệp. Chúng tôi tự hào là đại diện cho các thương hiệu uy tín và chất lượng trên thị trường, đảm bảo mang đến cho khách hàng những sản phẩm tốt nhất.

HT có sẵn các dòng sản phẩm đa dạng, đáp ứng được nhu cầu của khách hàng từ các chủng loại và mẫu mã khác nhau. Tất cả đều được nhập khẩu trực tiếp từ Hàn Quốc, Nhật Bản, Đài Loan,… đảm bảo chất lượng và đầy đủ các giấy tờ CO/CQ để khách hàng yên tâm sử dụng.

Với cam kết mang đến cho khách hàng những sản phẩm chất lượng và dịch vụ tốt nhất, chúng tôi hy vọng sẽ được sự tin tưởng và ủng hộ của quý khách hàng trong tương lai. Mọi thắc mắc và yêu cầu xin vui lòng liên hệ tới hotline. HT Việt Nam xin chân thàn cảm ơn!

Các câu hỏi thường gặp về van cổng

Sự khác biệt giữa van OS&Y và van cổng NRS?

Van cổng OS&Y (Out stem and yoke) hay van cổng ty nổi là loại van cổng có phần ty được đẩy ra bên ngoài khi mở van

Van cổng NRS (Non-Rising Stem) hay van cổng ty chìm, là loại van cổng có phần ty nằm bên trong thân và kích thước van không bị thay đổi khi van hoạt động

Một điểm khác biệt quan trọng giữa van OS&Y và van cổng là cách thức hoạt động. Trong van cổng NRS thân van được thiết kế để quay để mở và đóng cửa. Tuy nhiên, trục van không di chuyển lên hoặc xuống khi quay như trong trường hợp của van OS&Y.

Với van OS&Y, việc di chuyển của trục van khi quay cũng đồng thời kéo theo cổng của van. Khi trục van được đẩy ra bên ngoài, cổng cũng sẽ di chuyển để mở van và cho phép nước chảy qua. Ngược lại, khi trục van di chuyển vào bên trong, cổng sẽ đóng lại và ngăn nước không cho đi qua.

Vì vậy, có thể thấy rõ sự khác biệt giữa hai loại van này trong cách hoạt động và tính năng. Van OS&Y được ưa chuộng hơn trong các ứng dụng yêu cầu kiểm soát lưu lượng nước chính xác hơn, vì nó cho phép điều chỉnh mức nước thông qua việc điều chỉnh độ mở của cổng. Trong khi đó, van cổng ty chìm (van cổng NRS được sử dụng trong các ứng dụng yêu cầu đóng mở nhanh chóng và hiệu quả.

Van nào được sử dụng trong đường dây cứu hỏa?

Van cổng OS&Y Resilient Wedge là một loại van được sử dụng rộng rãi trong các hệ thống cứu hỏa. Đặc điểm nổi bật của van này là được làm từ thép cường độ cao, giúp tăng độ bền và độ chịu lực cho van. Ngoài ra, van còn được xử lý nhiệt để tăng tính cứng và độ bền của vật liệu.

Với thiết kế chắc chắn và khả năng chịu áp lực cao, van cổng OS&Y Resilient Wedge là một lựa chọn lý tưởng cho các hệ thống cứu hỏa. Khi có sự cố xảy ra, van này có thể đóng nhanh chóng và hiệu quả, ngăn chặn sự lan truyền của lửa, bảo vệ an toàn cho con người.

Ngoài ra, van có khả năng chống ăn mòn và chịu được các tác động môi trường khắc nghiệt. Điều này đảm bảo rằng van sẽ hoạt động tốt trong thời gian dài mà không cần thay thế hay bảo trì thường xuyên.

Nguyên nhân nào khiến van cổng bị rò rỉ?

Rò rỉ trong đường ống là sự cố thường xuyên xảy ra. Dưới đây là một số trường hợp có thể khiến van bị rò rỉ.

♦ Sai sót trong quá trình lắp đặt

Van cổng thường được kết nối với đường ống bằng cách lắp bích hoặc nối ren. Đây là hai kiểu kết nối phổ biến mang lại khả năng linh hoạt và tiết kiệm thời gian. Tuy nhiên người dùng cần lưu ý tuân thủ các khuyến cáo của nhà sản xuất khi lắp đặt để đảm bảo van được hoạt động tốt nhất.

Đối với van cổng lắp bích, nguyên nhân gây rò rỉ đến từ lớp đệm làm kín có thể bị mài mòn sau thời gian dài sử dụng hoặc bị thủng trong quá trình vận chuyển và bảo quản.

Van cổng nối ren có thể bị rỉ do đường ống có áp lực quá cao hoặc lớp băng tan bị hư hỏng. Người dùng cần kiểm tra và có biện pháp thay thế kịp thời.

Van cổng nối hàn có thể bị rò rỉ do mối hàn chưa được kín. Cần tìm kiếm những thợ hàn có kính nghiệm trong quá trình lắp đặt van cổng hàn.

♦ Gioăng làm kín bị mòn

Phần gioăng bên trong van là bộ phận thường xuyên chịu áp lực từ dòng chảy. Sau thời gian dài, lớp gioăng này có thể bị mòn hoặc

Van cổng bị kẹt, không đóng mở được

Nguyên nhân chủ yếu gây ra bởi các cặn bẩn tích tụ lâu ngày hoặc dị vật bị mắc kẹt bên trong van. Lúc này người dùng cần tháo nắp van để vệ sinh sạch sẽ.

Ngoài ra try van có thể bị rỉ sét do oxy hoá gây kẹt cứng và rất khó để xoay. Trường hợp này có thể thay mới ty van hoặc sử dụng hoá chất để vệ sinh các lớp rỉ sét.
