Van một chiều

I. Van một chiều là gì?

  Van một chiều (check valve) là dòng van chỉ cho phép dòng lưu chất đi qua van theo một hướng nhất định và ngăn cản dòng lưu chất đi qua van theo hướng ngược lại. Van một chiều được thiết kế để bảo về các thiết bị ống dẫn, thiết bị máy bơm, bình chưa lưu chất, v..v... Van một chiều ứng dụng rộng rãi trong nhiều thiết bị thủy lực, trong các hệ thống đường ống, hệ thống kỹ thuật nước, nhiệt, hơi, v.v....

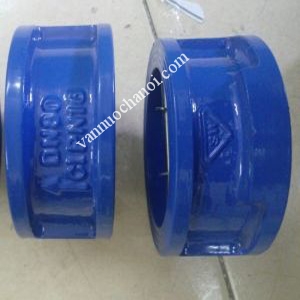

vanmotchieucoi2vanmotchieucoivanmotchieuhanquoc3

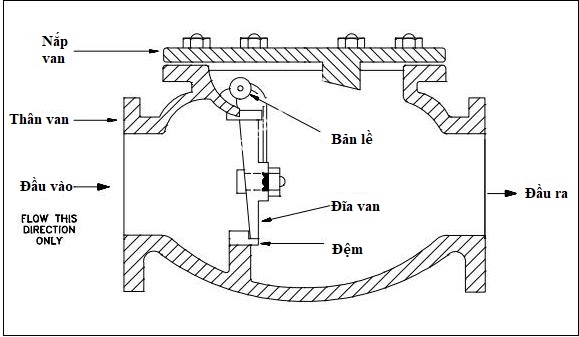

II. Cấu tạo của van một chiều

cau_tao_van_mot_chieu

  Cấu tạo chung của van một chiều gồm 2 phần chính:

 - Phần thân van: bao gồm các chi tiết như trục van, nắp van, đĩa van, bản lề, v..v... Được đúc nguyên khối từ chất liệu inox, gang, đồng, thép. Van được kết nối với đường ống theo kiểu lắp ren hoặc lắp bích theo tiêu chuẩn JIS, BS, DIN, ANSI

 - Phần đĩa van: Là bộ phận tiếp xúc trực tiếp với lưu chất. Đĩa van thường có hình dạng tròn ép phẳng được cố định bởi bản lề và hoạt động nhờ áp lực của lưu chât đi qua van. Đĩa van được làm bằng chất liệu thép không gỉ chốn ăn mòn và chịu áp lực tốt

III. Nguyên lý hoạt động của van một chiều

  Cửa van một chiều ở trạng thái đóng khi không có dòng lưu chất chảy qua van do tác dụng của trọng lượng của chính cửa van hoặc lực lò xo giúp cho van “Đóng”. Khi xuất hiện dòng chảy đến van, phần tử trượt (cửa xoay ) dưới tác động của năng lượng dòng chảy bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Tại thởi điểm vận tốc dòng chảy về không, phần tử trượt ( cửa xoay) quay về vị trí đóng, áp suất cửa ra của van 1 chiều tác động lên phần tử trượt giữ chặt phần tử trượt ở vị trí đóng và ngăn cản dòng chảy về hướng cửa vào của van. Sự hoạt động của van một chiều hoạt động hoàn toàn tự động dưới tác động của dòng chảy lưu chất.

  Khi có sự cố tụt áp tại một máy bơm, nếu không có van 1 chiều lắp ở cửa đẩy của máy bơm đó, thì một phần lưu lượng chất lỏng có thể chảy ngược về máy bơm bị tụt áp. Điều này không có lợi trong quá trình vận hành hệ thống. Van một chiều được sử dụng để bảo vệ các thiết bị của mạch thủy lực như ống dẫn, máy bơm, bình chứa, …

  Như vậy bất kì hệ thống đường ống cần lắp đặt van một chiều nhằm điều hướng dòng chảy và giúp tránh các sự cố bể ống, rò rỉ, hỏng hóc giúp hệ thống hoạt động ổn định.

  Một số loại van một chiều: Van một chiều lá lật, van một chiều cánh bướm, van một chiều inox, van một chiều cối, van một chiều đồng, van một chiều gang

IV. Thông số kỹ thuật của van một chiều

- Kích thước van: DN15-DN500
- Chất liệu van: Inox, Gang, Đồng, Thép, Nhựa
- Áp lực van: PN10, PN16, PN25
- Nhiệt độ van: - 10 độ C ~ 180 độ C
- Kiểu van: Lá lật, cửa lật, cánh bướm, cối, đối trọng, lò xo
- Kết nối van: Hàn, Ren, Mặt bích
- Tiêu chuẩn van: JIS, DIN, ANSI, BS
- Môi trường hoạt động: Nước, khí nén, hơi
- Nhập khẩu: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc
