Van bướm

I. Van bướm là gì?

  Van bướm là loại van được sử dụng để điều tiết lưu lượng (chất lỏng, khí nén, hơi nóng lanh)chức năng đóng và mở tại vị trí cửa van cho phép các lưu chất đi qua van nhiều hoặc ít do góc độ mở của cánh van. "Con bướm" là một đĩa kim loại gắn trên thanh. Khi van được đóng lại, đĩa được quay để nó chặn hoàn toàn khỏi lối đi. Khi van mở hoàn toàn, đĩa được quay một phần tư vòng để cho phép dòng chất lỏng gần như không bị hạn chế.

  Hoạt động tương tự như van bi, cho phép tắt nhanh. Van bướm thường được ưa chuộng vì có giá thấp hơn các thiết kế van khác, và có trọng lượng nhẹ hơn nên chúng cần ít sự hỗ trợ hơn. Đĩa được định vị ở trung tâm của đường ống. Trục van kết nối đĩa van một thiết bị truyền động ở bên ngoài van. Xoay bộ truyền động quay đĩa song song hoặc vuông góc với dòng chảy. Không giống như van bi, bi van luôn có mặt trong dòng chảy, do đó, nó gây ra sụt áp, ngay cả khi mở.

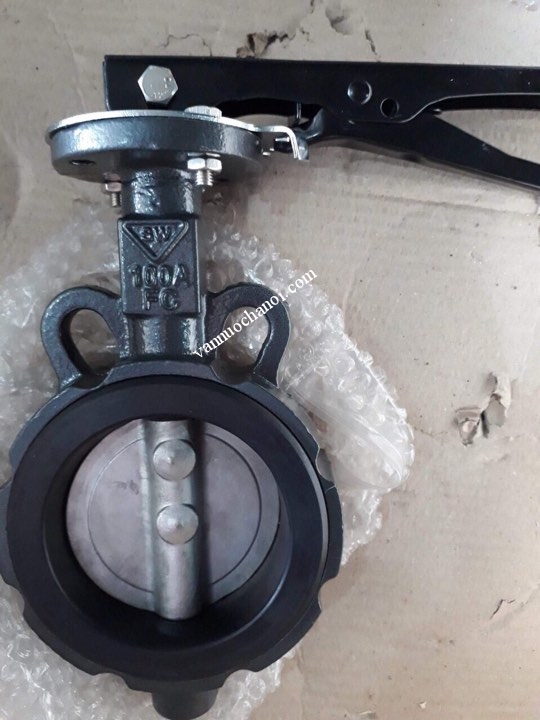

  Van bướm tay gạt thường dùng cho hệ thống đường ống có đường kính danh nghĩa nhỏ hơn 250mm, với áp lực trong đường

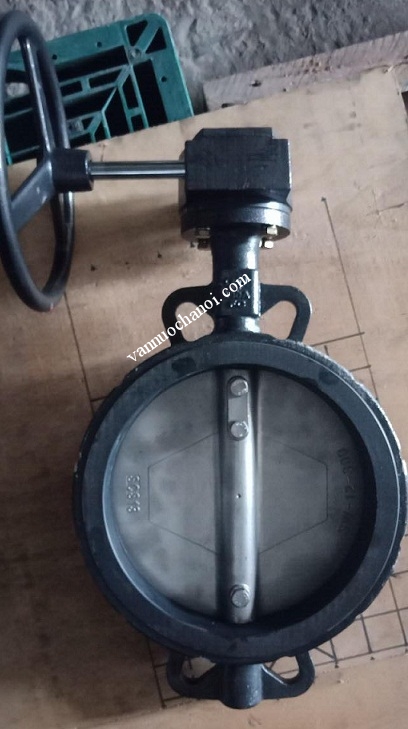

ống nhỏ hơn 16k . Tay gạt thường có phanh với 10 vị trí chia đều cho góc 90 độ như vậy trường hợp này bạn có thể đóng mở mỗi góc 9 độ tương ứng với độ mở của van (không có nghĩa là mỗi 10% về lưu lượng vì đĩa van là hình tròn quay trong ống tròn). Van bướm tay quay thường dùng cho cho hệ thống đường ống có đường kính danh nghĩa lớn, với áp lực trong đường ống cao. Cấu tạo tay quay chính là một hộp số giảm tốc nên có thể cung cấp lực mở van sẽ lớn hơn nhiều so với tay gạt. Van bướm tự động là loại sử dụng điện hoặc khí nén để đóng mở van như van bướm điều khiển điện, van bướm điều khiển khí nén, được sử dụng nhiều trong hệ thống tự động hóa.

van_buom_samwoo_tay_gatvan_buom_tay_quay_samwoo

van_buom_han_quoc

II. Cấu tạo van bướm

cau_tao_van_buom  Van bướm gồm bốn bộ phân chính

1. Phần đĩa van (cánh van)

  Đĩa van còn được gọi là cánh van được làm từ kim loại thép không gỉ có hình tròn dạng ép phẳng, là bộ phận tiếp xúc trực tiếp với lưu chất với chức năng có thể định vị các góc mở khác nhau.

2.Phần gioăng (làm kín)

  Gioăng còn gọi là gioăng làm kín được làm từ Chì, Teflon, Cao su, PDFE có dạng hình tròn được đặt giữa mặt bích cửa van và mặt bích của đường ống giúp làm kín cho toàn bộ hệ thống.

3. Phần tay gạt - tay quay

  Tay gạt - tay quay (vô lăng) được làm từ kim loại tổng hợp là bộ phận dùng để thao tác mở đóng lên van tạo ra các góc mở đóng theo yêu cầu.

4. Phần thân van

  Thân van bướm là dạng ống được làm từ thép, gang, inox, nhựa được đúc liền cùng các tai bích để bắt lỗ bu lông cố định vị trí với đường ống

III. Thông số kỹ thuật chung của van bướm

  Với mỗi loại van bướm sẽ có thông số kỹ thuật rất riêng biệt, nhưng ở mục này chúng tôi sẽ giới thiệu thông số kỹ thuật chung nhất của van bướm:

  - Kích thước: Van thường có kích thước từ DN50-DN1200

  - Vật liệu chế tạo: Gang, gang dẻo, thép, inox, nhựa

  - Nhiệt độ tối đa: Tùy vào từng vật liệu sẽ có nhiệt độ khác nhau từ 0-250 độ C

  - Gioăng làm kín: Cao su, Teflon, PTFE, v.v..

  - Áp lực cho phép: PN10, PN16, PN25

  - Kiểu lắp: Lắp 2 mặt bích

  - Môi trường sử dụng: chất khí: khí gas, khí nén, không khí; chất lỏng: nước sạch, nước thải, hóa chất, dược phẩm, đồ uống; chất rắn dạng bột: xi măng, cát, bột các loại

  - Tiêu chuẩn lắp đặt: Theo tiêu chuẩn BS, DIN, ANSI, JIS, v,v.....

  - Xuất sứ: Hàn Quốc, Đài Loan, Nhật, Malaysia, Thổ Nhĩ Kỳ, Trung Quốc

  - Chế độ bảo hành: 12 tháng sử dụng

IV. Ưu nhược điểm của van bướm

1. Ưu điểm

  Van được thiết kế rất gọn gàng so với một số loại tương đương cùng chức năng như van cổng thì sự khác biệt nhỏ gọn rất rõ

  Vận hành nhanh và đơn giản chỉ cần thao tác gạt sang trái hoặc phải là có thể thao tác được tới trạng thái của van

  Van phù hợp với nhiều đường ống: ống nhựa, thép, inox và có đủ kích thước từ DN50 - DN1200

  Có khả năng phục hồi và giảm áp xuất

  Chi phí thấp: so với các dòng van khác cùng chức năng van bướm có giá thành rẻ hơn rất nhiều vì vậy khi thiết kế chúng ta nên lưu ý đến loại van bướm này sẽ làm giảm kinh phí cho công trình quý vị một nguồn kinh phí đáng kể

  Van bướm rất thông dụng: Hiện trên thị trường Việt Nam van bướm được sử dụng rất rộng rãi, việc thay thế, bảo trì các công trình có thể tìm kiếm van thay thế rất dễ dàng

  Van bướm có sẵn rất nhiều: Dòng van này có sẵn rất nhiều và cũng rất đa dạng về chủng loại giúp chúng ta giải quyết công việc nhanh chóng và có nhiều lựa chọn. Riêng công ty chúng tôi cũng sẵn sàng cung cấp cho quý khách hàng rất nhiều chủng loại khác nhau theo yêu cầu. Một số loại size lớn quý khách hàng vui lòng liên hệ trước với chúng tôi.

2. Nhược điểm:

  Tuổi thọ không quá cao: Sau khi sử dụng một thời gian van bướm thường đóng không kín khít hết nên xảy ra hiện tượng rò rỉ lưu chất

  Điều tiết áp xuất bị giới hạn

  Van dễ hư hỏng khi chúng ta đóng mở ở góc 15-75 độ

  Dòng chảy của lưu chất thường bị nhiễu loạn khi qua van vì khi chảy qua van bướm sẽ gặp cánh của van. Nếu không muốn bị nhiễu loạn chúng ta chuyển sang dùng van bi, van cổng

V. Một số dòng van bướm chúng tôi đang cung cấp trên thị trường

1. Van bướm điều khiển điện

van_buom_dieu_khien_dien_on_off

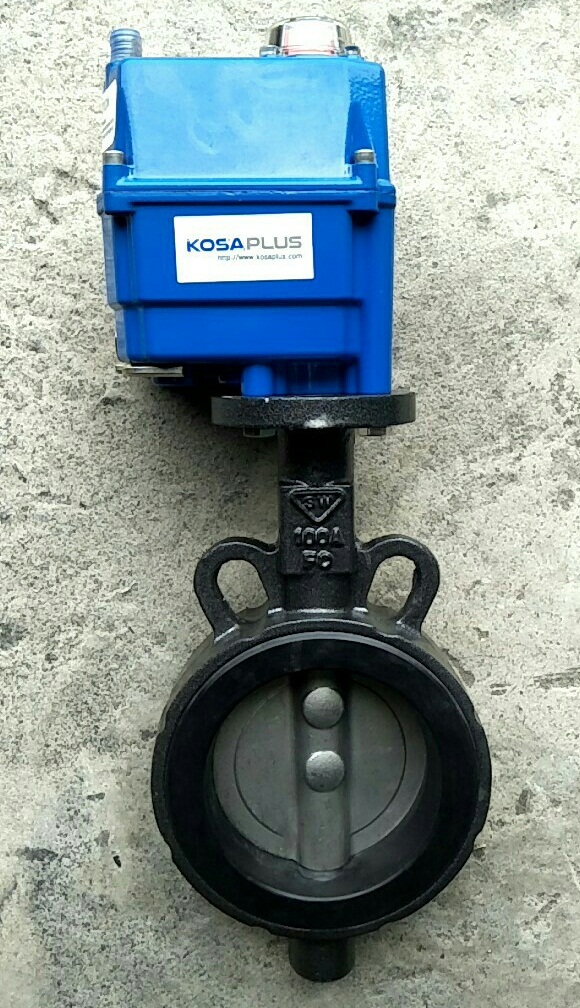

   Van bướm điều khiển điện là dòng van bướm kết hợp với bộ điều khiển bằng điện (motor). Van gồm 2 phần chính là motor và một van bướm được kết nối với nhau qua trục van và hệ thống bánh răng truyền động của bộ điều khiển điện. Khi cung cấp dòng điện, motor sẽ quay và qua các hệ thống bánh răng truyền động đến trục của van bướm giúp van đóng hoặc mở. Ngoài ra còn có 2 công tắc hành trình để khi van đóng hoặc mở hoàn toàn thì motor sẽ ngừng.

  Hiện nay các dòng van bướm inox điều khiển điện, van bướm nhựa điều khiển điện, van bướm thân gang cánh inox điều khiển điện có độ bền cao, phù hợp với nhiều môi trường đang được thông dụng trên thị trường.

  Công ty chúng tôi chuyên nhập khẩu các loại van bướm điều khiển điện từ Hàn Quốc, Đài Loan, Malaysia, G7..., Với chất lượng đảm bảo, giá cả hợp lý, với đội nguc nhân viên hùng hậu luôn sẵn sàng phục vụ cho khách hàng tận tình nhất.

2. Van bướm điều khiển khí nén

van_buom_dieu_khien_khi_nenlm

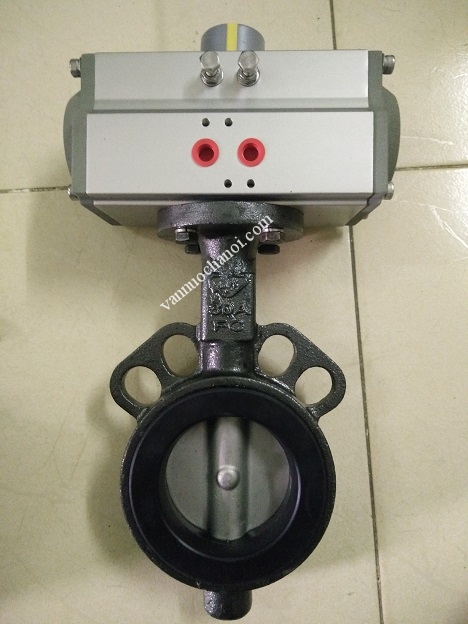

  Van bướm điều khiển khí nén chính là dạng van bướm mà nó được điều khiển đóng/mở hoặc điều tiết lưu lượng bởi bộ điều khiển bằng áp lực của khí nén. Khi chúng ta cấp khí nén - tức là cấp áp lực cho đầu điều khiển thì sẽ làm cho van bướm quay và sẽ cho chúng ta thao tác đóng hoặc mở van trên đường ống.

  Hơi khí nén một số nơi còn gọi là hơi, chính vì vậy mà van bướm điều khiển khí nén còn được gọi là van bướm hơi (Nghĩa là van bướm điều khiển bằng hơi)

3. Van bướm mặt bích

van_buom_mat_bich

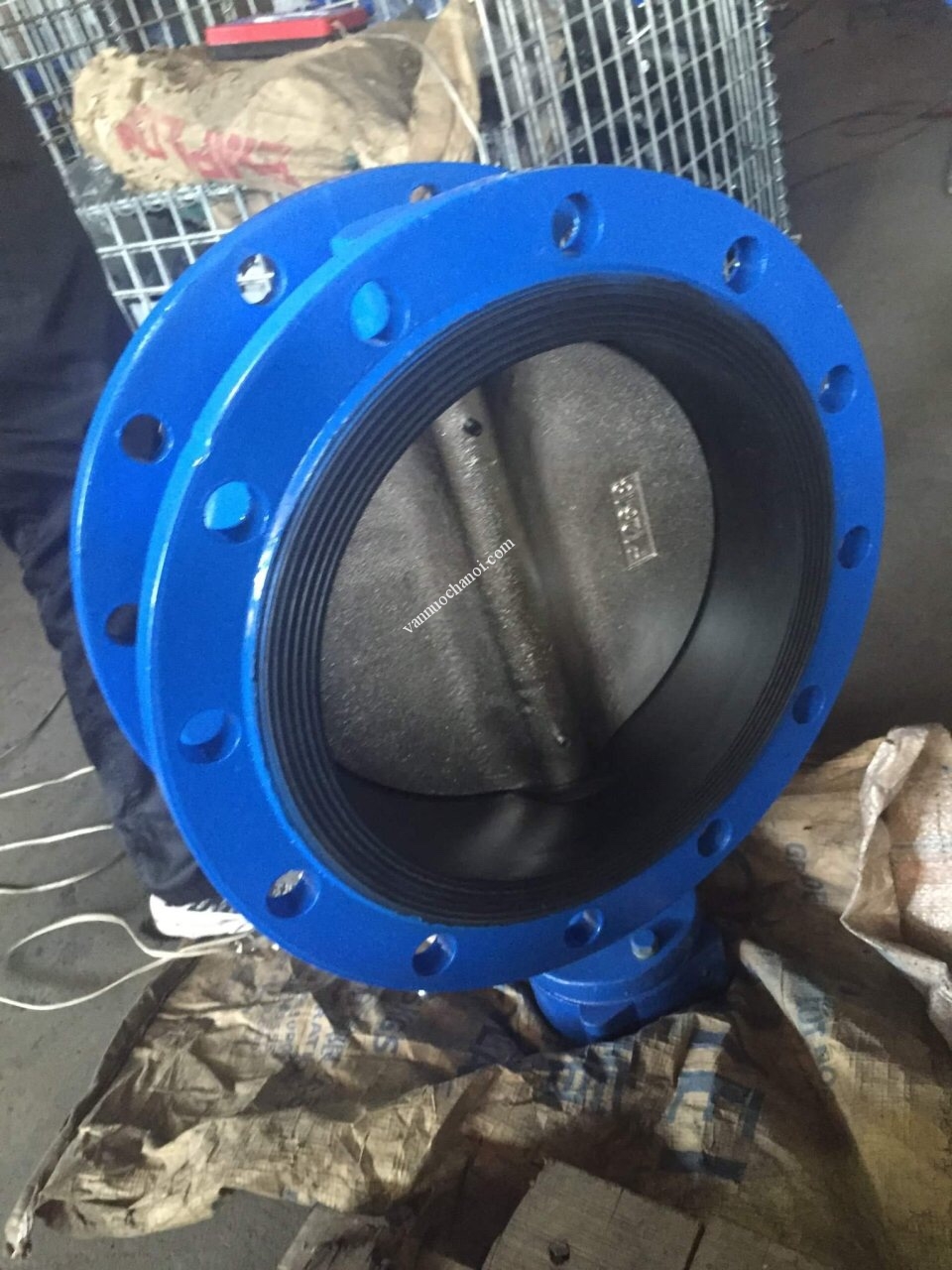

  Van bướm mặt bích có hai mặt bích hai bên. Mỗi mặt bích sẽ được ráp nối với mặt bích của ống bằng một bộ bù long, ốc vít riêng biệt. Van bướm 2 mặt bích thường được dùng trong hệ thống đường ống có đường kính danh nghĩa lớn như van bướm DN300, DN350, DN400 và áp lực cao PN10/PN16. Van bướm loại mặt bích cho nước lạnh, nóng và nước uống, sưởi ấm không khí, dầu khoáng cũng như các ứng dụng công nghiệp nói chung. Hoạt động với tay cầm hoặc hộp số. Các loại van bướm kiểu mặt bích có cùng đặc điểm với các van bướm khác như dạng kẹp và tai bích, ngoại trừ thiết kế của thân van. Mặt bích được thiết kế trên thân van cho phép căn chỉnh và kết nối chính xác với hệ thống đường ống.

  Van bướm mặt bích với một thiết kế rất nhỏ gọn và vật liệu khác nhau của công trình xây dựng, chúng có thể được áp dụng trong một số nhà máy. Tương thích với các tiêu chuẩn mặt bích BS, DIN và ANSI, các van bướm mặt bích có lớp lót cao su lưu hóa trên thân van, cho phép độ kín mạnh mẽ và đáng tin cậy, cũng như vòng làm kín, giúp ngăn ngừa bất kỳ miếng đệm. Van bướm mặt bích có thể lawos bộ truyển động bằng khí nén hoặc bằng điện để sử dụng trong hệ thống tự động hóa

4. Van bướm kẹp (dạng Wafer)

van_buom_han_quoc

  Van bướm kẹp cũng được lắp đặt nhờ bộ bù long dài như van bướm tai bích, nhưng bản thân van bướm kẹp không tự mình định vị mà phải nhờ vào lực ép từ hai mặt bích của hai đầu ống hai bên. Cặp tai voi thường thấy ở van bướm kẹp chỉ có tác dụng định vị thô giúp cho việc lắp đặt thêm dễ dàng. Do kết cấu đơn giản, khối lượng nhẹ và giá thành thấp, van bướm kẹp là loại van bướm thông dụng nhất. Kích cỡ thường là van bướm DN40, DN50, DN65, DN80, DN100........ Van bướm loại wafer không có lugs gắn kết, mặc dù chúng có thể có các lugs liên kết. Chúng được kẹp giữa các mặt bích ở hai đầu của ống. Để thay thế chiều dài của ống yêu cầu tắt hệ thống.

 Ngoài ra còn các loại van bướm khác như

  Van bướm tay gạt

  Van bướm tay quay ( Vô lăng )

  Van bướm inox 304, 316 ( van bướm vi sinh )

  Van bướm thân gang đĩa inox 304

  Van bướm thép ( van bướm áp suất cao )

  Van bướm nhựa ( van bướm chịu hóa chất )

  van bướm Hàn Quốc

2 » ( 2 )
ck1ck2_1ck3
