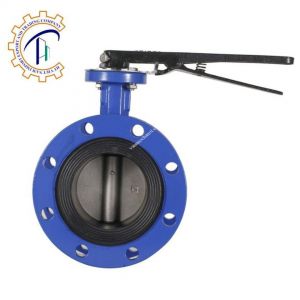

Van bướm tay gạt gang

Tóm tắt nội dung: Với các hệ thống cần có sự can thiệp trực tiếp của con người để vận hành đóng mở hoặc các ông trình muốn tối ưu kinh tế, thì việc sử dụng các sản phẩm vận hành thủ công là lựa chọn phù hợp và tiết kiệm. Chính vậy hôm nay chúng tôi ở đây nhằm giúp khách hiểu hiểu hơn về dòng sản phẩm “ Van bướm tay gạt gang”.

Van bướm tay gạt gang là một trong những loại van điều khiển dòng chảy được sử dụng rộng rãi trong nhiều đường ống công nghiệp.hiện sản phẩm đanggh được XNK HT Việt Nam phân phối chính hãng với mức giá ưu đãi. Mọi yêu cầu và thắc mắc xin vui lòng liên hệ qua hotline để được giải đáp chi tiết.

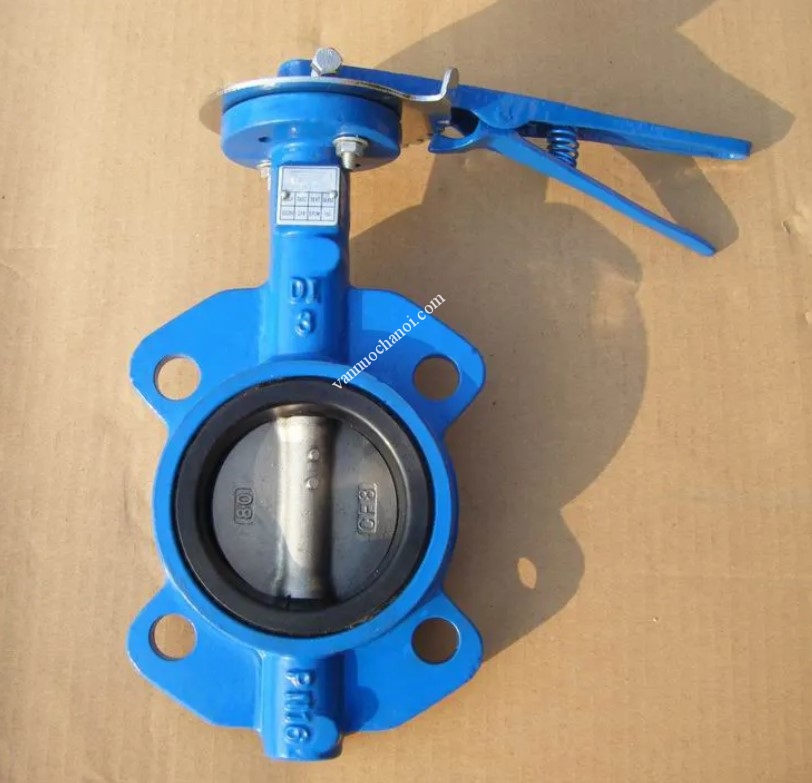

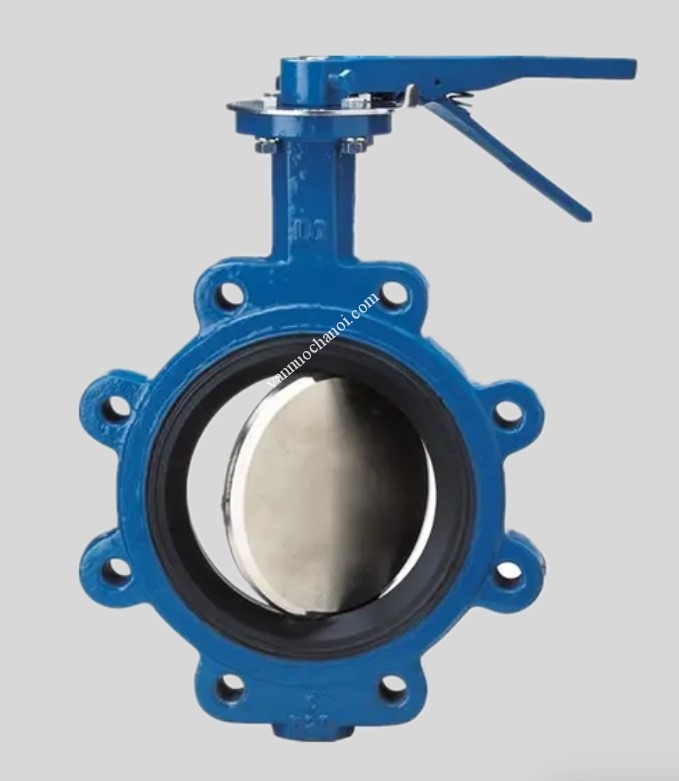

Giới thiệu sản phẩm van bướm tay gạt gang

Van bướm tay gạt gang là một loại van vân hành bằng cách xoay cánh van một góc 90 độ. Thiết kế đơn giản, vận hành dễ dàng và ít khi phải bảo trì là những đặc trưng của dòng van này.

Van bướm tay gạt gang được chế tạo từ vật liệu gang, mang lại cho van khả năng bền bỉ theo thời gian và thích nghi với nhiều điều kiện môi trường khác nhai. Với những đặc điểm này, van bướm tay gạt gang đã trở thành một trong những loại van phổ biến nhất trong các hệ thống cấp thoát nước và xử lý nước thải.

Chức năng của van bướm tay gạt gang

Điều khiển dòng chảy

Chức năng chính của van bướm tay gạt gang là điều khiển dòng chảy qua van. Khi quay tay gạt thuận hoặc nghịch chiều kim đồng hồ, dòng chảy sẽ bị chặn hoặc có thể đi qua van.

Đĩa van quay quanh mộ trục mang lại cho van bướm hành trình đóng mở ngắn và khả năng điều khiển dòng chảy tuyến tính. Giúp van tối ưu hoá hoạt động của hệ thống và tiết kiệm năng lượng.

Van bướm tay gạt trong trạng thái mở hoàn toàn không gây cản trở dòng chảy, thích hợp cho các đường ống có kích thước lớn. Mặc dù có thể điều tiết lưu lượng dòng cha mặc dù có thể điều tiết lưu lượng dòng chảy theo ý muốn, nhưng người dùng không nên sử dụng tính năng này trong trường hợp không cần thiết, tránh gây mài mòn cho đĩa van.

Đóng mở hoàn toàn dòng chảy

Van bướm tay gạt gang được ưa dùng trong các ứng dụng cần sự linh hoạt cao. Với hành trình đĩa van ngắn, van bướm tay gạt phản ứng nhanh, thích hợp cho các hệ thống cần sự chính xác trong việc điều chỉnh lưu lượng dòng chảy.

Chống rò rỉ

Đĩa van và gioăng làm kín được thiết kế để kết hợp vừa khít với nhau. Cấu trúc này giúp van bướm thích hợp cho các đường ống vận chuyển chất lỏng tốc độ cao. Một số loại van bướm tay gạt được thiết kế để chịu được cả áp lực của khí nén, cho thấy khả năng bịt kín đáng kinh ngạc của dòng sản phẩm này.

Thông số kỹ thuật của van bướm tay gạt gang

Van bướm tay gạt gang có các thông số kỹ thuật chính sau:

Chi tiết cấu tạo của van bướm tay gạt gang

Van bướm tay gạt gang có cấu tạo gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận chính của van, được làm bằng gang. Thân van có các lỗ ren hoặc bích để kết nối với đường ống. Vật liệu gang giúp thân van có độ bền cao và chịu được áp suất và nhiệt độ cao.Thân van được đúc nguyên khối và rất dày, đảm bảo sự chắc chắn để cố định và bảo vệ các bộ phận bên trong.

Đĩa van (cánh bướm)

Cánh van là bộ phận trực tiếp chịu tác động từ dòng chảy và chịu trách nhiệm đóng mở van. Đĩa van được làm bằng gang hoặc Inox.Tùy thuộc vào ứng dụng cụ thể, cánh van có thể được làm bằng các vật liệu khác nhau để đảm bảo tính linh hoạt và hiệu quả cao trong việc điều khiển dòng chảy.

Trục van

Trục van là một thanh kim loại đi qua trung tâm của van. Trục van giúp cánh bướm và tay gạt được kết nối và truyền động với nhau. Nó được làm bằng thép hoặc gang, đảm bảo tính chắc chắn và độ bền cao. Trong quá trình vận hành, trục van phải chịu ma sát rất lớn, khách hàng nên lưu ý thường xuyên kiểm tra và bôi trơn cho bộ phận này.

Tay gạt

Tay gạt là bộ phận dùng để vận hành van. Thông thường, tay gạt được làm bằng thép hoặc gang, có thể xoay để điều khiển cánh van một cách dễ dàng và chính xác.

Gioăng làm kín

Gioăng làm kín được chế tạo từ những vật liệu có tính đàn hồi cao như cao su epdm. Bộ phận này là yếu tố chính giúp van vận hành hiệu quả, giảm tối đa khả năng rò rỉ tại các mép van. Vì thường xuyên chịu ảnh hưởng bởi dòng chảy nên gioăng có tuổi thọ thấp thơn các bộ phận khác và thường xuyên cần thay thế.

Cách hoạt động của van bướm tay gạt gang

Nguyên lí hoạt động của van bướm tay gạt gang dựa trên sự xoay đĩa van quanh trục một trục trung tâm van. Khi đĩa van xoay 90 độ, dòng chảy sẽ được ngắt hoặc mở hoàn toàn. Mang lại hiệu quả điều tiết và tối ưu hoá hoạt động của van bướm.

Van bướm tay gạt gang có khả năng chịu được mức áp xuất lên đến PN16. Cấu trúc đặc biệt còn giúp van giảm kích thước và phân bố đều áp lực vào hai bên cánh bướm, giúp van có thể đóng mở dễ dàng hơn trong các đường ống có kích thước lớn.

Ưu điểm của van bướm tay gạt gang

Ưu điểm từ chất liệu chế tạo

1 Giá thành thấp, phù hợp với nhiều nhu cầu sử dụng

Với trữ lượng nguyên liệu dồi dào, có sẵn và khả năng gia công tốt, van bướm tay gạt gang có giá thành rẻ hơn so với các loại van khác. Điều này làm cho nó trở thành lựa chọn phù hợp với nhiều doanh nghiệp có ngân sách hạn chế.

Bên cạnh đó, giá thành thấp cũng đến từ khả năng vận hành hiệu quả và tuổi thọ cao của van. Trong các hệ thống có dòng chảy không có áp lực quá cao, van bướm rất hiếm khi bị hỏng và cần sửa chữa, tiết kiệm đáng kế chi phí cho người dùng.

2 Độ bền cao, chống chịu được va đập mạnh

Với tính chất chịu lực tốt của gang, van bướm tay gạt gang có độ bền cao và có thể chịu được những va đập mạnh trong quá trình vận chuyển và lắp dặt. Khả năng này giúp cho van bướm tay gạt gang có tuổi thọ lâu dài và ít bị hỏng hóc, giúp tiết kiệm chi phí sửa chữa và thay thế.

3 Khả năng chịu áp lực cao

Một trong những ưu điểm quan trọng của van bướm tay gạt gang là khả năng chịu áp lực cao. Cấu trúc của đĩa và gioăng làm kín, van bướm tay gạt gang có thể chịu được áp lực lên đến PN16, tức là 16 bar. Van bướm tay gạt gang có thể lắp đặt trong cả hệ thống nước nóng hoặc hệ thống khi nén.

4 Khả năng chịu nhiệt độ cao

Không chỉ có khả năng chịu áp lực cao, van bướm tay gạt gang còn có khả năng chịu nhiệt độ cao lên đến 250 độ C. Điều này làm cho nó trở thành lựa chọn phù hợp cho các ngành công nghiệp có môi trường làm việc nóng như lò hơi hay vận chuyển nước nóng lạnh.

5 Khả năng chống ăn mòn, gỉ sét tốt

Van bướm tay gạt gang được nhà sản xuất trang bị lớp sơn epoxy giúp van không bị ảnh hưởng bởi môi trường ẩm ướt. Van bướm tay gạt gang còn có khả năng hoạt động tốt trong cả các môi trường có tính hoá chất có tính ăn mòn nhẹ. Cho phép van bướm tay gạt gang có tuổi thọ lâu dài và ít bị hỏng hóc do tác động của môi trường.

Ưu điểm từ thiết kế van

Ngoài những ưu điểm từ chất liệu chế tạo, van bướm tay gạt gang còn có những ưu điểm từ thiết kế của nó. Hãy cùng xem chúng là gì nhé.

1 Dễ dàng lắp đặt, bảo trì, sửa chữa

Với thiết kế đơn giản và kích thước nhỏ gọn, việc lắp đặt, bảo trì và sửa chữa van bướm tay gạt gang trở nên dễ dàng hơn so với các loại van khác. Sử dụng van bướm tay gạt gang cho ra hiệu xuất cao mà vẫn đảm bảo được tính kinh tế và chất lượng van.

2 Vận hành đơn giản

Van bướm tay gạt gang tối ưu hoá về thiết kế và ít chi tiết, do đó việc vận hành cũng rất đơn giản. Người sử dụng chỉ cần xoay tay gạt để mở hoặc đóng van, không cần sử dụng nhiều công cụ hay đòi hỏi chuyên môn cao.

3 Kích thước nhỏ gọn

Cấu trúc ít chi tiết chuyển động, khiến van bướm tay gạt gang giảm được cả kích thước lẫn trọng lượng. Van bướm tay gạt gang có thể được lắp đặt trong những không gian hẹp và khó tiếp cận. Phù hợp với các công trình có ít diện tích.

Nhược điểm của van bướm tay gạt gang

1 Khả năng điều tiết lưu lượng kém so với các loại van khác.

Van bướm tay gạt gang chỉ được thiết kế cho các hoạt động đóng mở van hoàn toàn. Mọi hoạt động sử dụng van để điều tiết nên được hạn chế, đặc biệt là đối với các dòng chảy mạnh hoặc chứa nhiều chất rắn.

2 Dễ bị kẹt khi vận hành.

Đĩa van luôn nằm giữa dòng chảy là nguyên nhân khiến van bướm không thích hợp cho các ứng dụng vận chuyển chất rắn hay chất nhớt. Các chất cặn cũng thường xuyên mắc lại ở gioăng làm kín, gây hở van và khiến van bị kẹt. Người dùng nên kiểm tra thường xuyên và tiến hành vệ sinh nếu phát hiện cặn bẩn.

Nơi lắp đặt của van bướm tay gạt gang

Các ứng dụng chính của van bướm tay gạt gang bao gồm:

• Hệ thống cấp thoát nước đô thị, khu công nghiệp, khu dân cư,...
• Kiểm soát lưu lượng nước thải trong các nhà máy xử lý nước thải.
• Hệ thống điều hòa không khí và thông gió của các tòa nhà, nhà máy, trang trại.
• Điều tiết lưu lượng không khí trong các hệ thống thông gió, hút khí, xả khí,...
• Sử dụng trong quá trình sản xuất xi măng để điều tiết lưu lượng vật liệu.
• Hệ thống cấp nước và xả nước của các tàu thủy.

Hướng dẫn lắp đặt van bướm tay gạt gang

Linh kiện cần chuẩn bị khi lắp đặt van bướm tay gạt gang

Trước khi tiến hành lắp đặt van bướm tay gạt gang, chúng ta cần chuẩn bị đầy đủ các dụng cụ và vật tư cần thiết. Dưới đây là danh sách những thứ cần chuẩn bị trước khi bắt đầu quá trình lắp đặt:

• Van bướm tay gạt gang
• Mặt bích
• Gioăng làm kín
• Bulong, đai ốc
• Cờ lê, mỏ lết

Các bước lắp đặt van bướm tay gạt gang

Sau khi đã chuẩn bị đầy đủ các dụng cụ và vật tư cần thiết, chúng ta có thể bắt đầu quá trình lắp đặt van bướm tay gạt gang. Các bạn có thể tham khảo các bước dưới đây. Nếu gặp bất kì vấn đề gì trong quá trình lắp dặt, khách hàng có thể liên hệ với HT qua hot line để được hỗ trợ kịp thời.

Bước 1: Chuẩn bị đường ống

Trước khi lắp đặt van bướm, chúng ta cần đảm bảo đường ống đã được vệ sinh sạch sẽ, không còn tạp chất, bụi bặm hoặc dị vật. Dùng bàn chải hoặc giẻ lau để làm sạch trước khi tiến hành lắp đặt.

Sau đó, chúng ta cần kiểm tra xem đường ống có thẳng và đều không. Nếu thấy có bất kỳ điểm nào không thẳng hoặc không đều, chúng ta cần phải chỉnh sửa lại. Việc căn chỉnh đảm bảo cho van không bị lệch khi lắp đặt, gây rò rỉ khi hoạt động

Bước 2: Lắp đặt mặt bích

Sau khi chuẩn bị đường ống, chúng ta có thể tiến hành lắp đặt mặt bích. Đầu tiên, đặt mặt bích vào hai đầu của đường ống. Cần đảm bảo mặt bích được đặt sao cho các lỗ bắt bulong trùng khớp với nhau. Nếu đường ống có kích thước quá lớn, cần có sự hỗ trợ của máy móc để đảm bảo an toàn.

Bước 3: Lắp đặt gioăng làm kín

Sau khi đã lắp đặt mặt bích, chúng ta tiến hành lắp đặt gioăng làm kín. Đặt gioăng làm kín vào giữa lỗ của hai mặt bích. Gioăng làm kín có tác dụng làm kín mối nối giữa van bướm tay gạt gang và đường ống, ngăn ngừa rò rỉ lưu chất.

Bước 4: Lắp đặt van bướm

Tiếp theo, chúng ta lắp đặt van bướm vào giữa hai mặt bích. Cần đảm bảo van bướm đang ở trạng thái đóng. Sau đó đặt van vào giữa sao cho van trùng khớp với các lỗ bắt bulong trên mặt bích. Sau đó tiến hành lắp bu lông, Lúc này, các bạn chỉ nên siết bu lông ở mức vừa phải, đề phòng trường hợp phải tháo van khi gặp trục trặc trong quá trìng lắp đặt.

Bước 5: Kiểm tra rò rỉ

Cuối cùng, chúng ta cần kiểm tra lại toàn bộ quá trình lắp đặt và tiến hành kiểm tra rò rỉ. Thực hiện thao tác đóng mở van liên tục để xem van có bị kẹt hay không. Sau đó mởi siết chặt bu lông lần cuối. Cuối cùng là tiến hành chạy thử nghiệm để kiểm tra van lần cuối. Nên nhớ các bộ phận chuyển động của van cần được bôi trơn để đảm bảo van vận hành êm ái.

Cách chọn mua van bướm tay gạt gang

Để chọn mua được van bướm tay gạt gang phù hợp với nhu cầu sử dụng, bạn cần lưu ý đến một số yếu tố sau:

Kích thước van

Kích thước van là yếu tố quan trọng nhất khi chọn mua tất cả các dòng phụ kiện. Bạn cần xác định kích thước của đường ống và chọn kích thước van phù hợp. Nếu chọn kích thước quá lớn, sẽ dễ gây tốn kém, giảm hiệu suất hoạt động và có thể gây hở van, làm ảnh hưởng tới hiệu suất hoạt động của hệ thống. Ngược lại, nếu chọn kích thước quá nhỏ, sẽ dễ gây tắc nghẽn và làm tăng áp lực trong hệ thống.

Áp lực làm việc

Á lực làm việc của van bướm tay gạt gang sẽ nằm trong khoảng từ PN10 đến PN25. Bạn cần xác định áp lực tối đa mà hệ thống đường ống có thể chịu được và chọn van có áp lực làm việc phù hợp. Nếu chọn van có áp lực làm việc thấp hơn áp lực tối đa của hệ thống, sẽ dễ gây hư hỏng và rò rỉ.

Chất lượng sản phẩm

Chất lượng sản phẩm luôn là một ưu tiên hàng đầu của khách hàng khi chọn mua sản phẩm. Để có được van bướm tay gạt chất lượng tốt nhất, khách hàng nên tìm đến những đơn vị lâu năm và có uy tín trên thị trường như XNK HT Việt Nam. Tại đây chúng tôi cung cấp các sản phẩm chính hãng, giấy tờ đầy đủ và đạt tiêu chuẩn quốc tế.

Tính chất của dòng chảy

Đặc tính của dòng chảy yếu tố chủ chốt để khách hàng có thể chọn được loại van phù hợp. Hãy nhớ rằng, việc tìm hiểu về tốc độ dòng chảy, tính ăn mòn, nhiệt độ sẽ giúp bạn xác định được chất liệu của van bướm tay gạt gang có thích nghi được hay không, đảm bảo hoạt động của hệ thống được an toàn.

Giá van bướm tay gạt gang

Van bướm tay gạt gang là mộ trong những dòng van có giá thành thấp nhất trên thị trường hiện nay. Tuy nhiên khách hàng nên tham khảo giá của nhiều thương hiệu để có được mức giá tốt nhất. HT luôn là đơn vị có mức giá cạnh tranh, đảm bảo quyền lợi của khách hàng. Đặc biệt khi mua hàng tại XNK HT Việt Nam, khách hàng sẽ sở hữu được nhiều ưu đãi, chế độ bảo hành dài hạn và chiết khấu khi mua hàng với số lượng lớn hoặc từ 2 lần trở lên.
