Van bi điều khiển điện

Giới thiệu về van bi điều khiển điện

Van bi điều khiển điện còn có tên gọi khác là van bi điện, van bi đóng mở bằng điện có tên tiếng anh là electric control ball valve.

Van bi điều khiển điện là một dòng van tự động điều khiển đóng mở bằng dòng điện 24v, 220v, 380v...

Van bi điện không phải là sản phẩm nguyên khối mà nó được cấu tạo từ hai bộ phận chính là động cơ điện và thân van.

Van bi điện có các kích thước từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.

Van bi điện có hai dạng chính là ON/OFF và tuyến tính.

Các chất liệu của van bi bao gồm: Đồng, inox, thép, nhựa PVC…

Cấu tạo của van bi điều khiển điện

Van bi điều khiển điện được cấu tạo từ hai phần chính đó là: Phần thân van cơ và bộ điều khiển điện ( Motor điện ).

Trong đó phần van bi có cấu tạo bao gồm 5 phần chính:

• Thân van
• Bóng van ( bi van )
• Trục van
• Gioăng làm kín
• Phần kết nối điều khiển ( có thể là kết nối với tay gạt, tay quay, điều khiển điện, điều khiển khí ) .

Bộ điều khiển điện có cấu tạo phức tạp hơn bao gồm 9 phần chính:

• Thân
• Bảng mạch
• Tụ điện
• Trục
• Bánh răng
• Mặt hiển thị
• Công tắc hành trình
• Công tắc giới hạn
• Hộp số truyền động.

Cùng xem hình ảnh sau để nắm rõ hơn về cấu tạo của van bi điều khiển điện.

Nguyên lý hoạt động của van bi điều khiển điện

Van bi điện là sự kết hợp giữa van bi kiểu có tán và thiết bị truyền động điện. Cấu tạo của thân van bi là một ống có bi van xoay quay 90 độ để đóng mở. Khi cấp điện thì nhóm động cơ dẫn động bánh răng côn và bánh răng sâu quay mômen góc điều chỉnh van bằng hộp công tắc. Van bi sử dụng như một thiết bị đóng ngắt tự động hoặc có thể điều khiển để điều tiết lưu chất bằng van bi điện tuyến tính.

Ưu, nhược điểm của van bi điều khiển điện

Ưu điểm của van bi điều khiển điện

• Van bi điện có cấu trúc đơn giản và chỉ bao gồm một số bộ phận, giúp tiết kiệm năng lượng tiêu thụ.
• Kích thước van nhỏ, trọng lượng nhẹ
• Không gian lắp đặt nhỏ, mô-men xoắn nhỏ.
• Van hoạt động đơn giản và nhanh nhẹn, chỉ cần xoay 90 ° để đóng
• Đồng thời van cũng có tác dụng điều tiết dòng chảy tốt
• Đặc tính làm kín, trong ứng dụng của áp suất cỡ lớn và vừa, áp suất trung bình và thấp, van bi điện là dạng van chiếm ưu thế lớn.
• Khi van bi điện ở vị trí mở hoàn toàn thì bóng van không bị cản trở bởi lưu chất, do đó sụt áp xảy ra qua van là rất nhỏ và nó có đặc tính kiểm soát dòng chảy tốt hơn.
• Van bi điện có hai loại làm kín là phớt PTFE và phớt kim loại. Van làm kín bằng PTFE, vòng đệm có thể được khảm trên thân van hoặc gắn vào gần bóng van. Van có phớt kim loại thường có tuổi thọ cao hơn van có phớt PTFE, nhưng độ kín không cao.
• Nếu van bi điện được sử dụng để điều tiết dòng chảy, điều quan trọng là phải chọn chính xác kích thước và loại van.
• Van bi điện không bị ngâm dòng điện khi đã đóng hoặc mở van. Điều này giúp van có tuổi thọ khá là cao.

Nhược điểm của van bi điều khiển điện

• Giá thành van hơi cao
• Van đóng mở chậm hơn so với van khí nén.

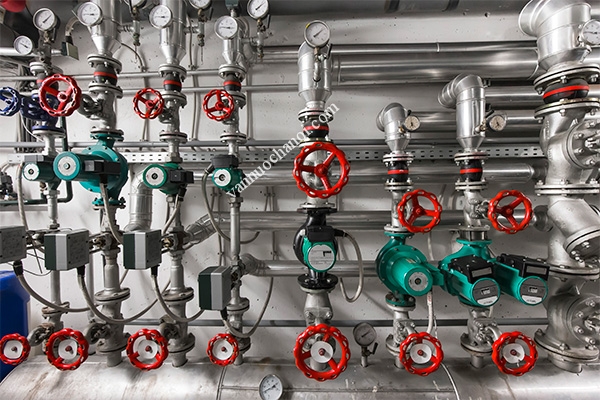

Van bi điều khiển điện thường được sử dụng cho môi trường nào

• Van bi điện được sử dụng nhiều trong đường ống sử dụng khí nén.
• Sử dụng cho hệ thống nồi hơi, lò hơi.
• Sử dụng cho hệ thống tưới cây.
• Sử dụng cho hệ thống nước sạch, nước thải
• Dùng cho các nhà máy xử lý hóa chất
• Sử dụng cho các nhà máy sản xuất
• Dùng cho các nhà máy dược phẩm
• Sử dụng cho các nhà máy thực phẩm, đồ uống.
• Sử dụng nhiều cho các hệ thống thủy điện, nhiệt điện
• Dùng cho các hệ thống bể bơi, hồ bơi
• Sử dụng cho hệ thống điều hòa trung tâm, hệ thống chiller..

Một số dòng van bi điều khiển điện tiêu biểu hiện nay

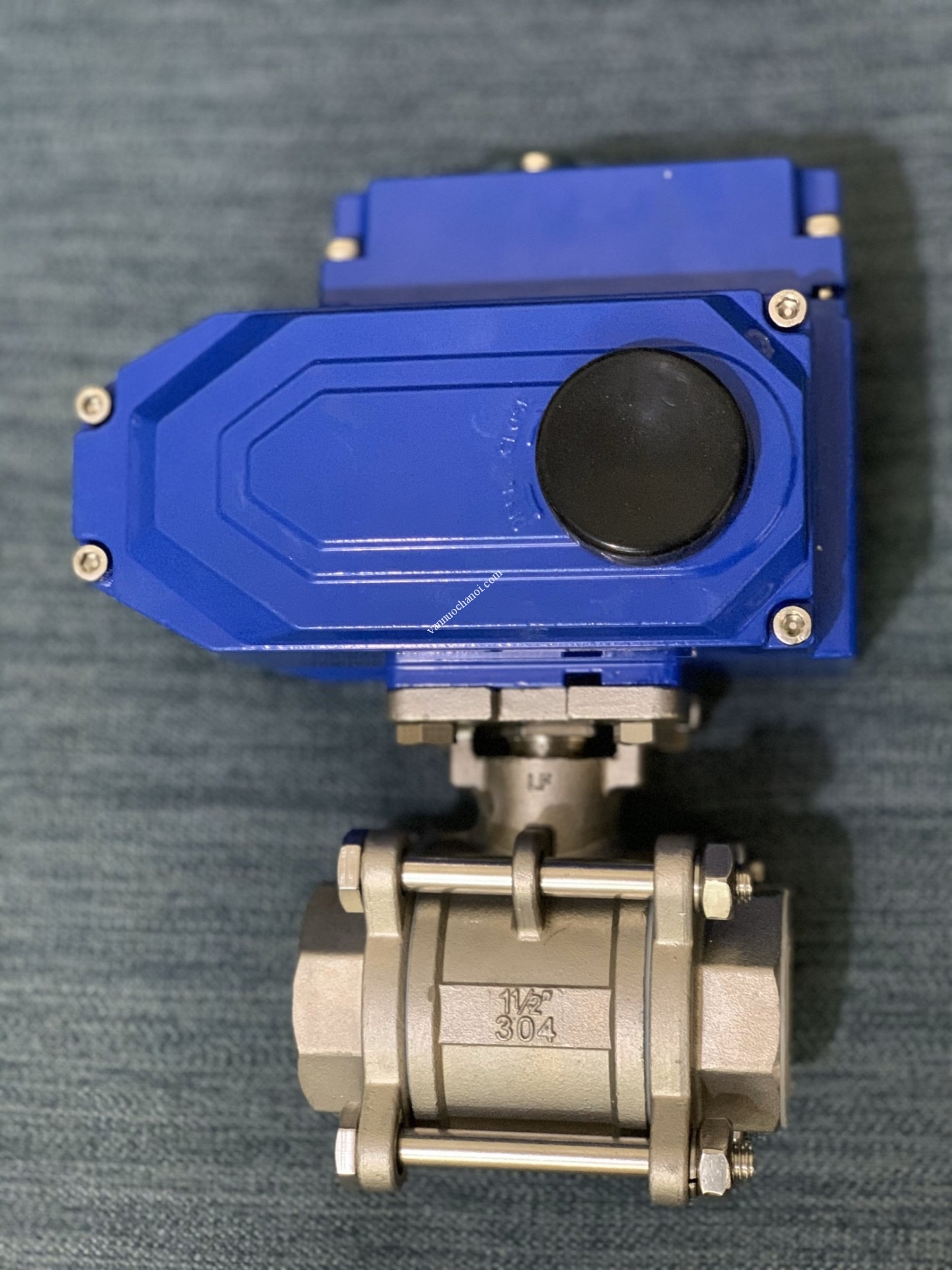

Van bi inox điều khiển điện

Van bi inox điều khiển điện	Thông số
	Chất liệu: Inox
	Kết nối: Lắp bích, lắp ren
	Áp lực làm việc: PN16
	Nhiệt độ làm việc: Max 220 độ C
	Điện áp sử dụng: 24v, 220v
	Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản
	==> Xem chi tiết

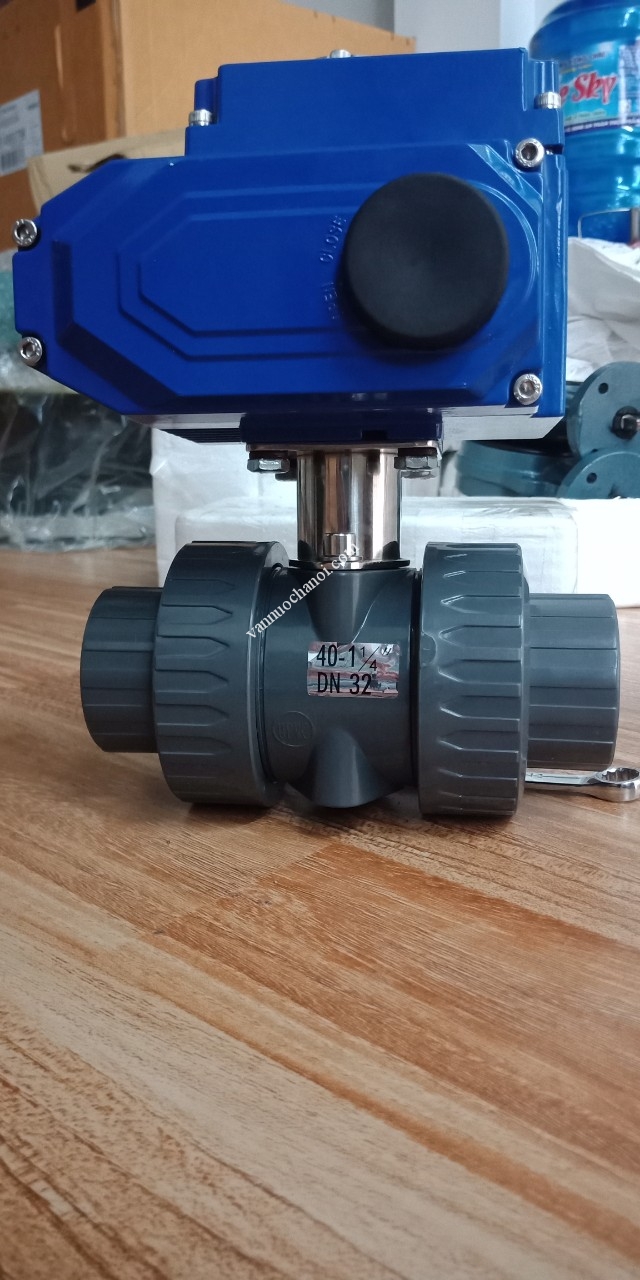

Van bi nhựa điều khiển điện

Van bi điều khiển điện ON/OFF

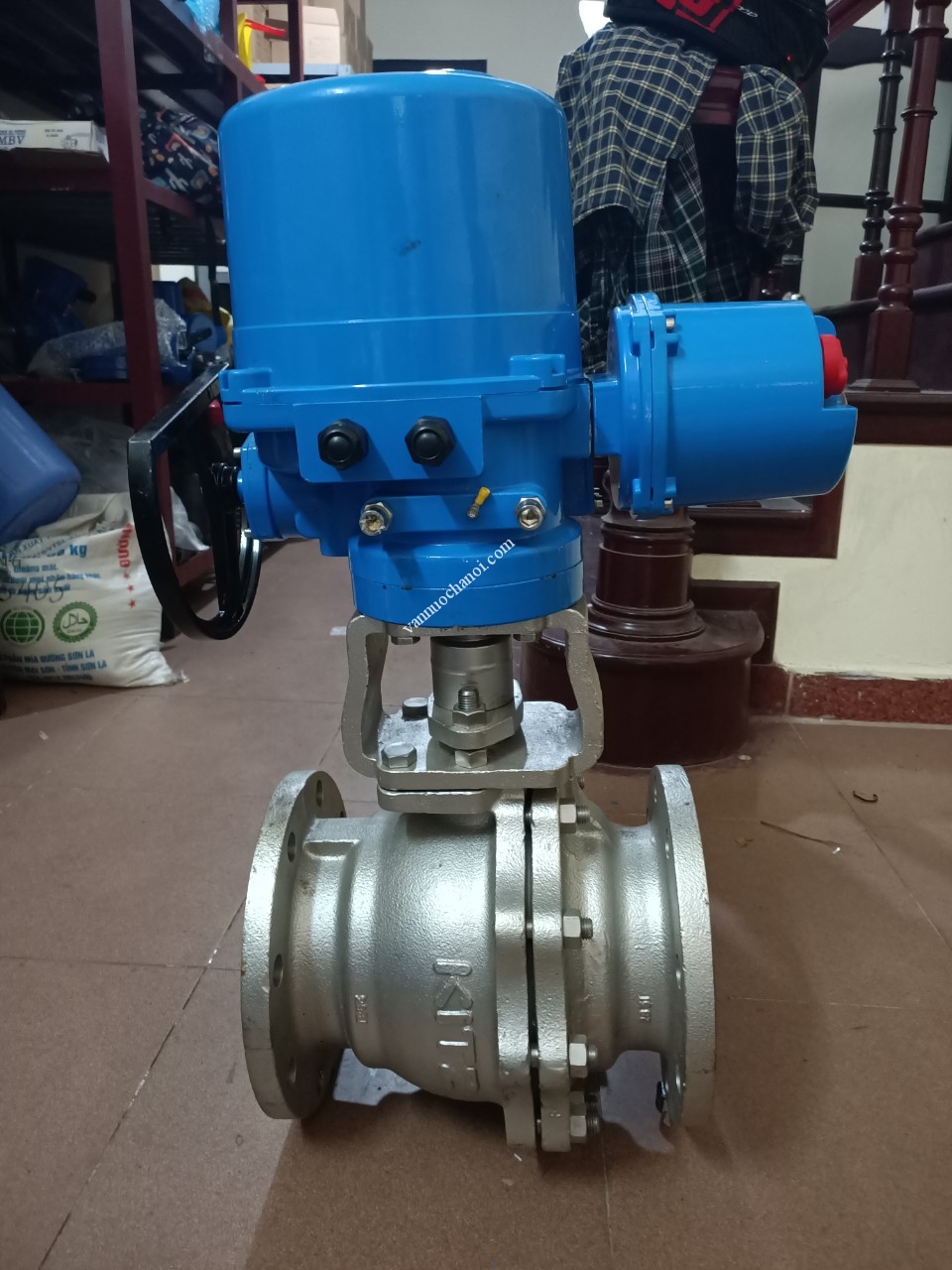

Van bi điều khiển điện tuyến tính

Một số lưu ý khi sử dụng van bi điều khiển điện

Nên chọn mua van bi điều khiển điện có thương hiệu và xuất xứ Hàn Quốc hoặc Đài Loan vì dòng van này sử dụng điện áp để vận hành nên sẽ rất nguy hiểm khi sử dụng hàng kém chất lượng. Chúng tôi khuyên quý vị nên sử dụng hai dòng van là: KBvalve – của Hàn Quốc và Gekovalve – của Đài Loan.

Van bi điều khiển điện không hoạt động như van điện từ nên phải có 3 dây để đấu nối van bi điện, chúng ta có thể dùng công tắc đảo chiều, tủ PLC hoặc là 2 công tắc để đóng ngắt van.

Không nên sử dụng van bi điện đã qua chế cháo, bộ nguyên của nó là con van bi có tán kết nối trực tiếp với bộ điều khiển điện mà không thông qua bộ phận nào.

Nên che chắn các sản phẩm van bi điện tránh nước vào trong bộ điện.

Ở các nơi điện áp không ổn định thì nên dùng van bi điện 220v, còn những nơi điện áp ổn định hơn thì có thể dùng van bi điện 24v cho nó an toàn.

Không nên sử dụng van bi điện để đóng mở nhiều lần trong ngày, nên đóng mở dưới 500 lần trong một ngày.

Thường xuyên vệ sinh và bảo dưỡng định kỳ van bi điện.

Một số lỗi thường gặp phải khi sử dụng van bi điều khiển điện

Van đóng mở không hết

Lỗi van đóng mở không hết là do có thể là do trong thân van bị kẹt đá, đất hoặc cũng có thể do đầu điều khiển điện bị hỏng công tắc giới hạn hành trình.

Về cách khắc phục lỗi này chúng ta có thể lau chùi van bi và kiểm tra đóng mở bộ điều khiển điện xem và chỉnh lại công tắc giới hạn hành trình.

Van không đóng hoặc không mở

Lỗi này có thể do nguồn điện, bộ điện bị hỏng, van bi bị hỏng.

Để khắc phục lỗi này chúng ta cần kiểm tra nguồn điện xem có bị trục trặc không, tiến hành tháo bộ điện và van bi ra rồi kiểm tra test vận hành bộ điều khiển điện, nếu bộ điện bị hỏng thì nên thay bộ điện, van bi hỏng thì nên thay van bi.

Van bi điện đóng mở chưa hết và quay ngược lại

Đối với lỗi này là do bộ điện của bạn đã bị chập mạch, nguyên nhân sâu xa là do nhà sản xuất cung cấp bộ điện model thấp có lực kéo thấp hơn van bi.

Đối với lỗi này chúng ta cần thay thế bộ điều khiển điện.

Tín hiệu đóng mở van bị chập chờn, mất tín hiệu

Lỗi này đối với các bộ điện tuyến tính. Có thể là do dây tín hiệu bị hở, đứt hoặc các điểm kết nối của van và của tủ bị lỏng, hoặc cũng có thể do tủ điều khiển bị hỏng, van bị hỏng.

Với lỗi này chúng ta cần test hết đầy đủ các dây xem có bị hở không. Kiểm tra xem các điểm kết nối có bị hở không, nếu đã test các vấn đề trên ok thì nên thay thế bộ điện mới.
