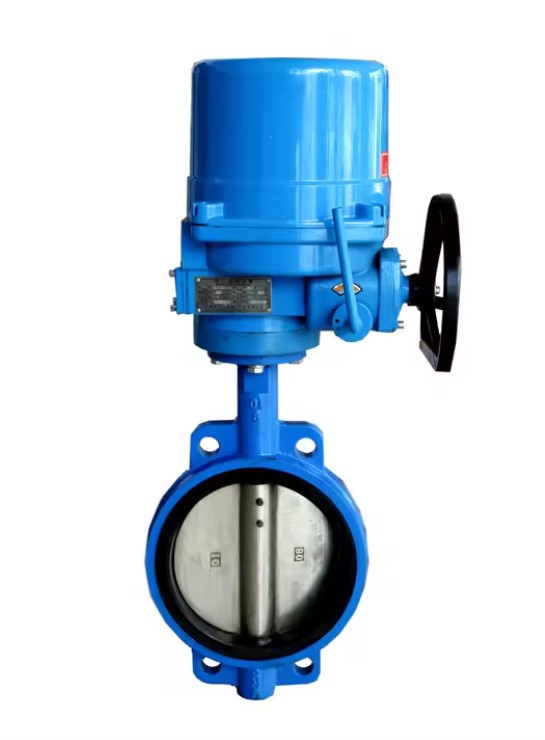

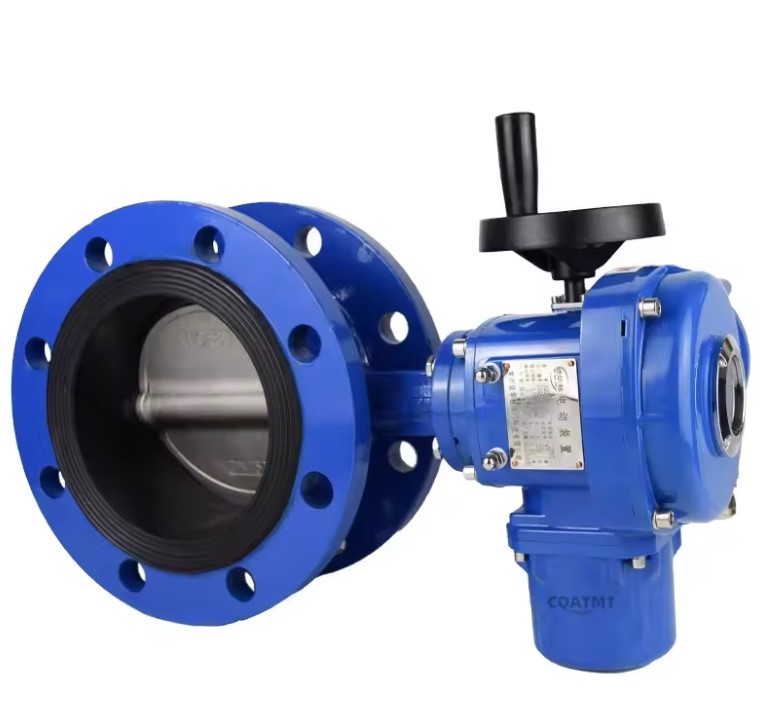

Van bướm điều khiển điện

Tóm tắt nội dung: Van bướm điều khiển điện là một trong những thiết bị không thể thiếu trong hệ thống tự động hoá trong nên công nghiệp hiện nay. Với những tính năng vượt trội của mình, thiết bị này giúp hệ thống được tối ưu hoá hoạt động.

Nếu các bạn vẫn còn phân vân về tính năng, đặc điểm cũng như những lưu ý khi sử dụng thiết bị này thì hãy tham khảo ngay bài viết dưới đây. Mọi thắc mắc về van bướm ht xin vui lòng liên hệ qua hotline của HT Việt Nam để biết thêm thông tin chi tiết.

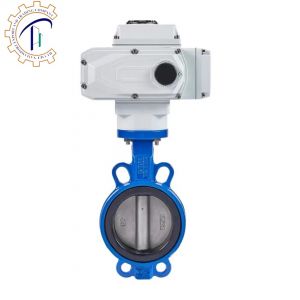

Giới thiệu sản phẩm van bướm điều khiển điện

van điều khiển điện , còn được gọi là van bướm điện, là một loại van công nghiệp được sử dụng để điều khiển và kiểm soát dòng chảy của các chất trong đường ống công nghiệp.

Nó sử dụng một động cơ điện để điều khiển và thay đổi vị trí của cánh bướm, từ đó có thể điều khiển lưu lượng và áp suất của dòng chảy.

Van bướm điều khiển điện sử dụng điện áp 24V, 220V hoặc 380V. Đây là những mức điện áp phổ biến và được sử dụng hầu hết ở các hệ thống.

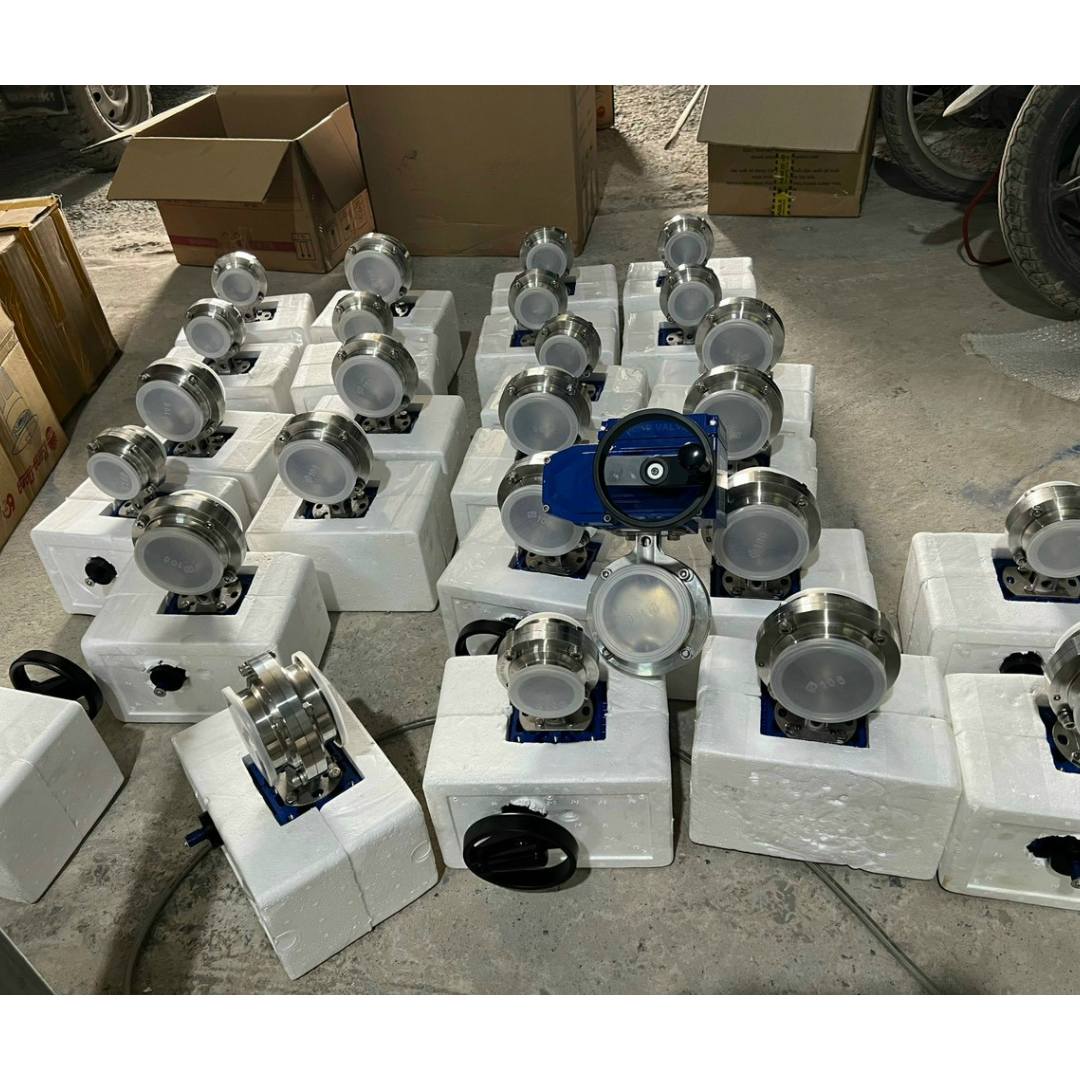

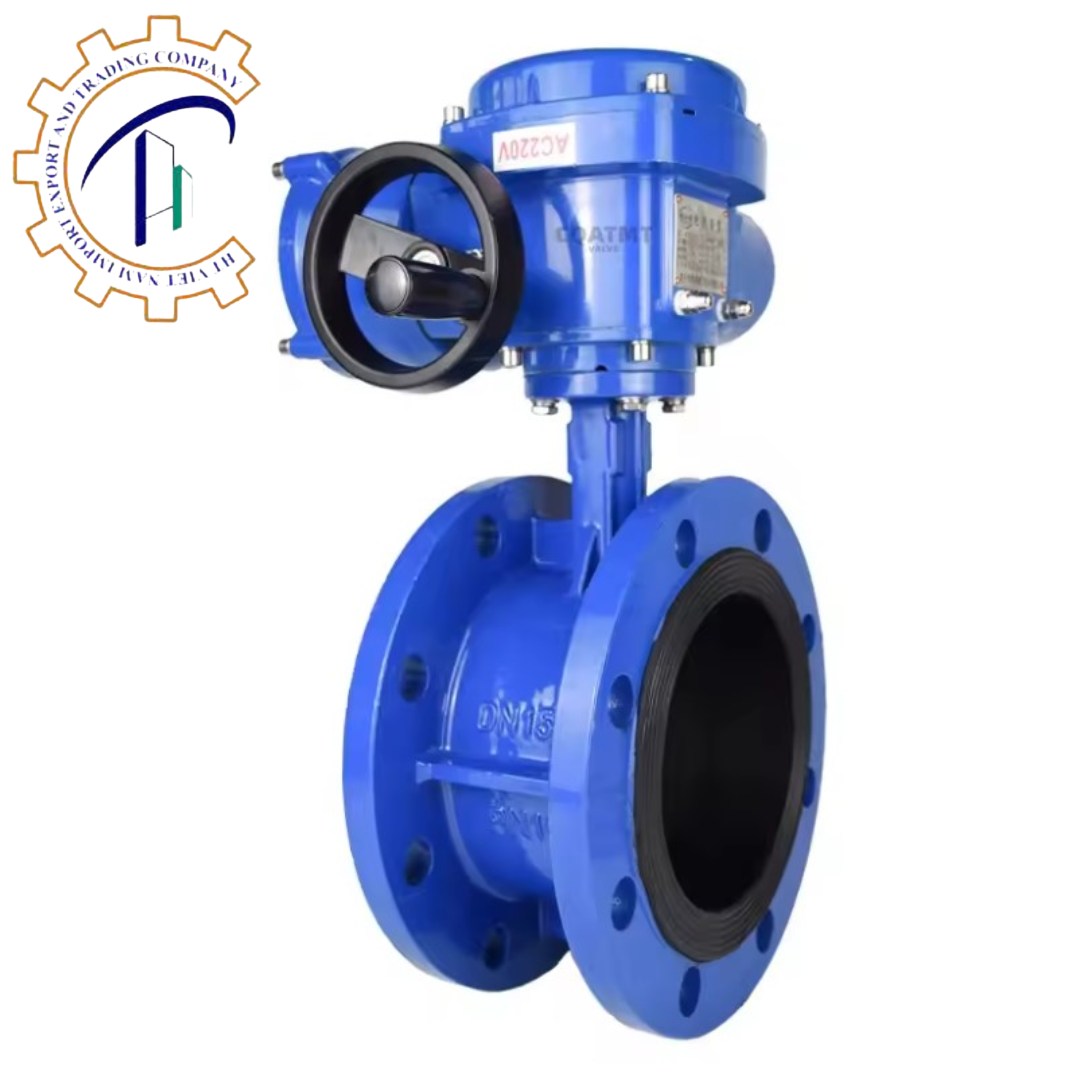

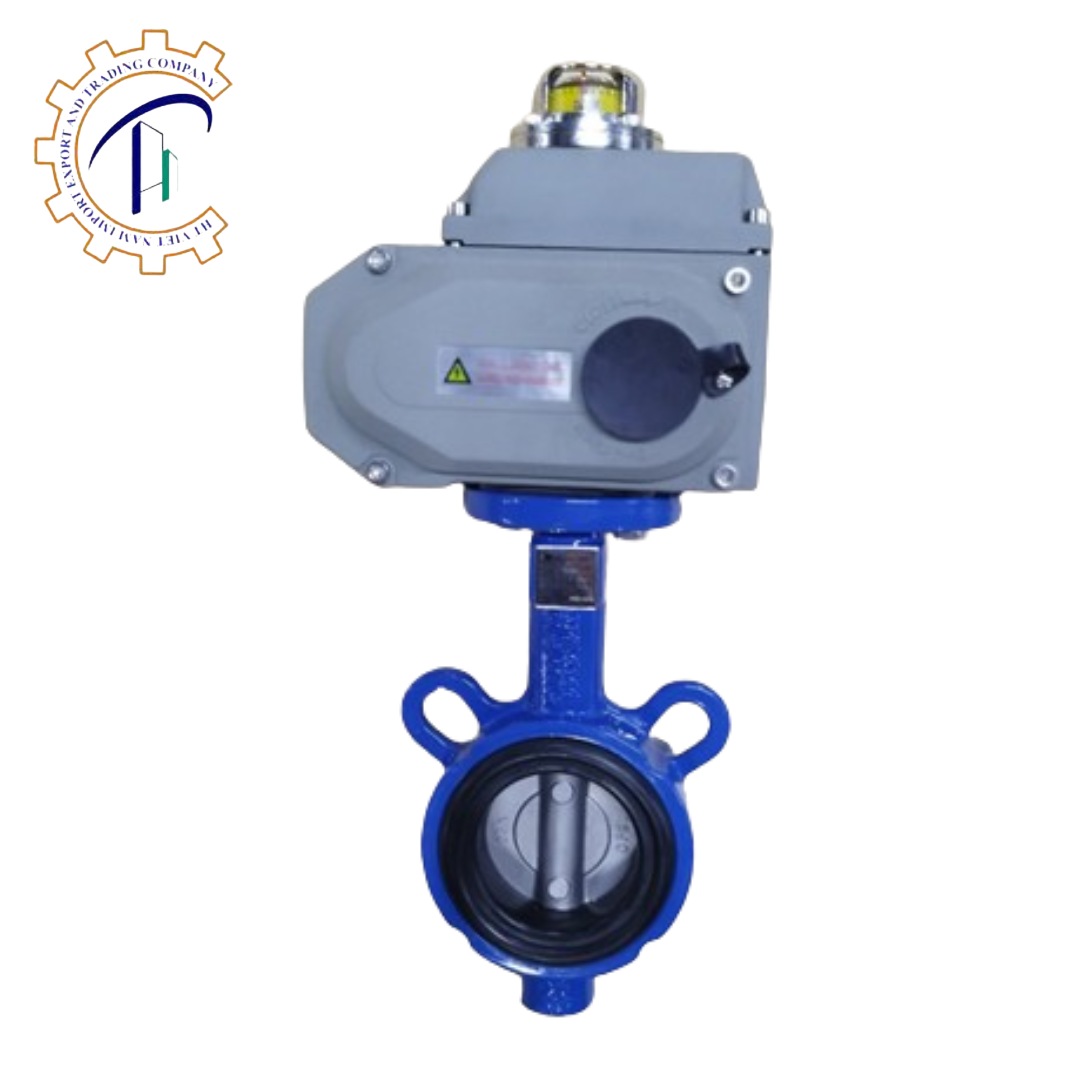

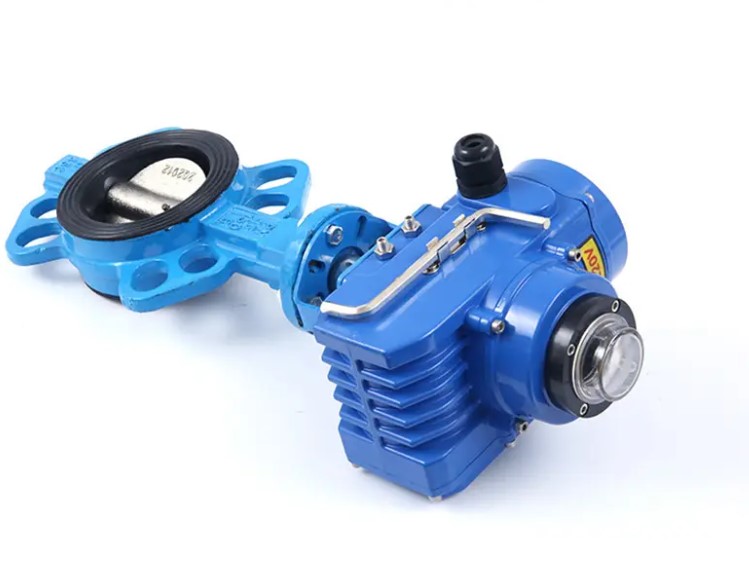

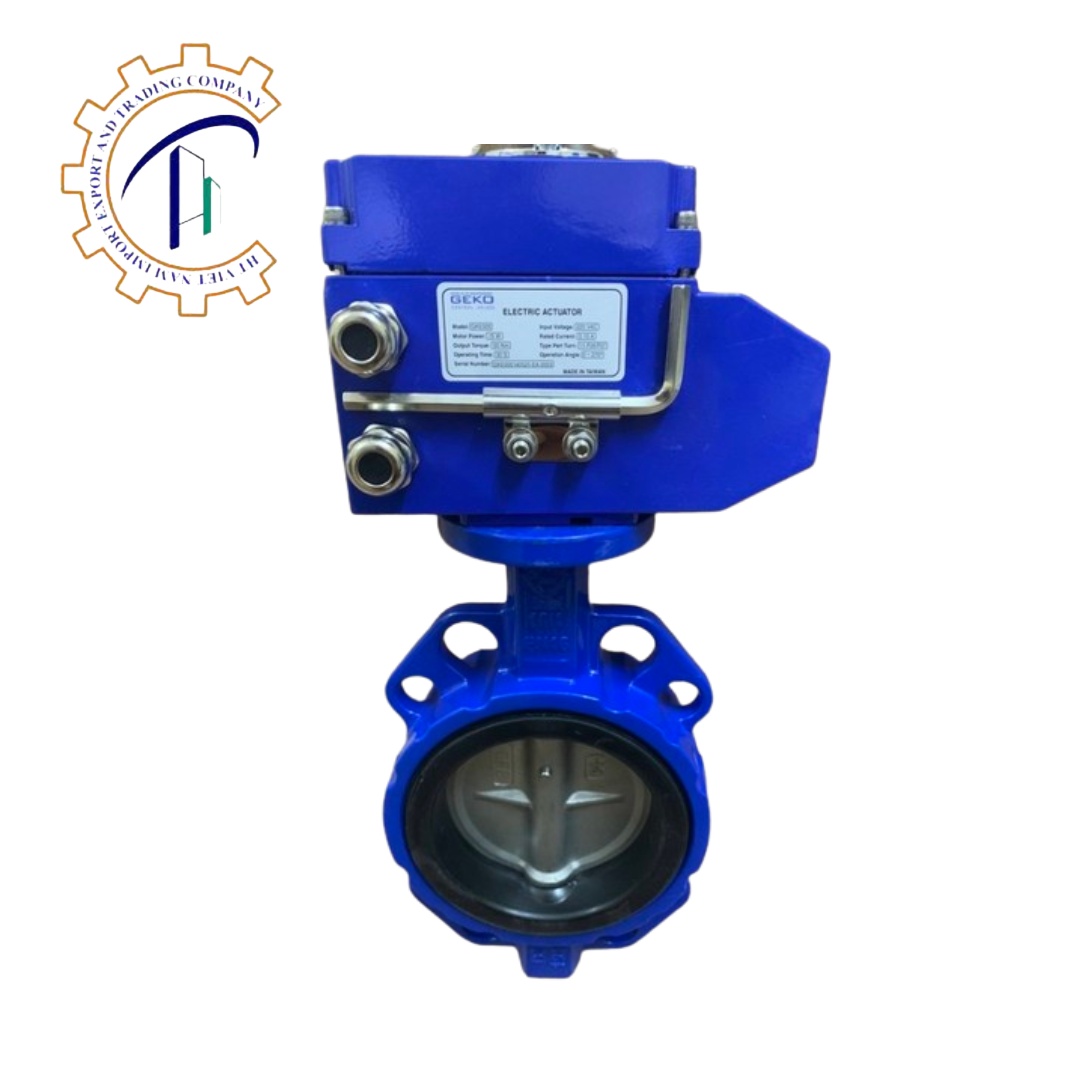

Hình ảnh thực tế van bướm điều khiển điện tại kho HT

Van bướm điều khiển điện là một trong những sản phẩm được quan tâm nhất tại HT. Thiết bị này được chúng tôi nhập khẩu trực tiếp từ các thương hiệu uy tín trên thế giới.

Van bướm điều khiển điện còn có các tên gọi khác như:

• Van bướm điều khiển điện On,Off
• Van bướm điều khiển điện tuyến tính
• Van bướm mô tơ điện
• Van bướm chạy bằng động cơ điện
• Van bướm điện 220V
• Van bướm điện tự động
• Van cánh bướm điều khiển điện
• Van nước điều khiển điện
• Van bướm hai chiều điều khiển bằng điện

Thành phần cấu tạo của van bướm điều khiển điện

Cấu tạo của van bướm điều khiển điện được thiết kế để đảm bảo khả năng chịu lực, độ tin cậy và khả năng điều khiển chính xác dòng chảy. Một van bướm điều khiển điện bao gồm các bộ phận chính sau:

• Thân van: Được chế tạo từ các vật liệu như thép không gỉ, hợp kim nhôm hoặc vật liệu composite, tạo thành khung chính của van.

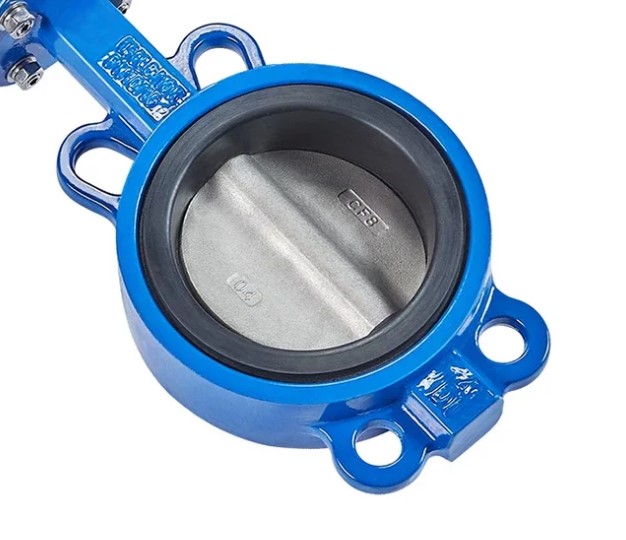

• Cánh bướm: Là bộ phận chính để điều khiển dòng chảy, được thiết kế để xoay quanh một trục.
• Trục cánh bướm: Kết nối cánh bướm với động cơ điện, cho phép cánh bướm quay.

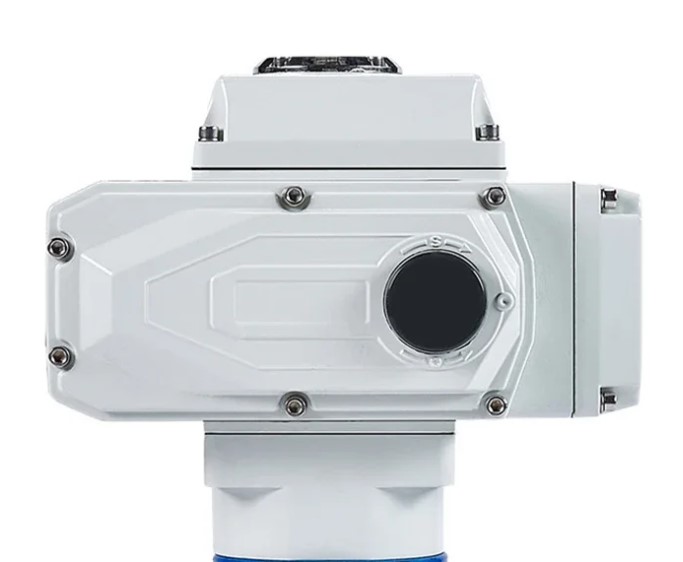

• Động cơ điện: Là bộ phận chính điều khiển và thay đổi vị trí của cánh bướm, có thể là động cơ DC, AC.
• Hộp điều khiển: Chứa các linh kiện điện tử như bảng mạch, cảm biến, điều khiển để kiểm soát hoạt động của van.

Cách van bướm điều khiển điện hoạt động

Cơ chế hoạt động của van bướm điều khiển điện dựa trên việc sử dụng một động cơ điện để điều khiển vị trí của cánh bướm. Khi nhận được tín hiệu điều khiển, động cơ sẽ quay và thay đổi vị trí của cánh bướm, từ đó ảnh hưởng đến dòng chảy.

Việc điều chỉnh vị trí của cánh bướm sẽ quyết định lưu lượng và áp suất của dòng chảy. Van bướm điều khiển điện có hai dạng điều khiển chính là:

Van bướm điều khiển điện tuyến tính: cho phép người dùng điều khiển van theo bất kì góc nào từ 0 – 90 độ. Với công nghệ hiện đại, van bướm điện sử dụng tín hiệu 4-20ma để điều khiển, mang lại độ chính xác cao trong việc điều tiết dòng chảy.

Van bướm điều khiển điện ON/OFF: dòng van này chỉ đơn thuần cho phép người dùng sử dụng theo hai trạng thái là mở hoàn toàn và đóng hoàn toàn. Bù lại giá thành của van bướm điện ON/OFF cũng rẻ hơn so với giá van bướm điện tuyến tính.

Các bước hoạt động chính

• Tiếp nhận tín hiệu điều khiển: Van bướm điện nhận tín hiệu điều khiển từ hệ thống điều khiển, như bộ điều khiển PLC, bộ điều khiển DCS hoặc các thiết bị điều khiển khác.
• Xử lý tín hiệu: Hộp điều khiển của van bướm điện sẽ xử lý tín hiệu điều khiển, phân tích và chuyển đổi thành tín hiệu điều khiển cho động cơ.
• Hoạt động của động cơ điện: Dựa trên tín hiệu điều khiển, động cơ điện sẽ quay và thay đổi vị trí của cánh bướm.
• Thay đổi vị trí cánh bướm: Cánh bướm sẽ quay theo chuyển động của trục, thay đổi vị trí và ảnh hưởng đến dòng chảy.
• Phản hồi vị trí cánh bướm: Nếu van bướm có trang bị cảm biến vị trí, chúng sẽ phản hồi thông tin về vị trí của cánh bướm cho hệ thống điều khiển.
• Điều chỉnh dòng chảy: Dựa trên vị trí mới của cánh bướm, dòng chảy của chất lỏng sẽ được điều chỉnh theo yêu cầu.

Quá trình này được lặp lại liên tục để đảm bảo dòng chảy được kiểm soát một cách chính xác và hiệu quả.

Các yếu tố ảnh hưởng đến dòng chảy

Việc hiểu rõ các yếu tố này sẽ giúp lựa chọn và vận hành van bướm điều khiển điện một cách hiệu quả.

• Vị trí của cánh bướm: Vị trí của cánh bướm, từ đóng hoàn toàn đến mở hoàn toàn, sẽ ảnh hưởng đến lưu lượng và áp suất của dòng chảy.
• Thiết kế cánh bướm: Hình dạng và thiết kế của cánh bướm cũng ảnh hưởng đến đặc tính dòng chảy, như tạo ra dòng chảy vòng, giảm tổn thất áp suất.
• Áp suất và lưu lượng đầu vào: Áp suất và lưu lượng của dòng chảy đầu vào sẽ ảnh hưởng đến kết quả điều khiển của van bướm.
• Tính chất của dòng chảy: Các đặc tính như độ nhớt, tỷ trọng, nhiệt độ,... Của chất lưu cũng có ảnh hưởng đến hoạt động của van bướm.

Ưu điểm và nhược điểm của van bướm điều khiển điện

Ưu điểm của van bướm điều khiển điện

• Độ chính xác và phản hồi nhanh: Van bướm điều khiển điện có khả năng điều chỉnh vị trí của cánh bướm với độ chính xác cao và phản hồi nhanh chóng, giúp kiểm soát dòng chảy một cách hiệu quả.
• Dễ điều khiển tự động: Với việc sử dụng động cơ điện, van bướm điều khiển điện có thể được điều khiển tự động thông qua các hệ thống điều khiển, giúp tăng tính linh hoạt và hiệu quả trong vận hành.
• Ít bảo trì: Do không có các bộ phận chuyển động phức tạp, van bướm điều khiển điện ít yêu cầu bảo trì, giảm chi phí vận hành và bảo dưỡng.
• Khả năng chịu lực tốt: Cấu trúc van bướm điều khiển điện được thiết kế để chịu được áp lực và lực lớn, phù hợp với các ứng dụng yêu cầu cao về độ bền.
• Thích hợp với nhiều hệ thống: được chế tạo từ nhiều chất liệu khác nhau, van bướm điện có thể được ứng dụng trong nhiều hệ thống với nhiều điều kiện môi trường khác nhau.
• Vận hành êm ái: khác với các dòng van khí nén, van bướm điều khiển điện không gây tiếng ồn khi hoạt động.
• Độ an toàn cao: van bướm điều khiển điện được trang bị công tắc hành trình. Thiết bị sẽ tự động ngắt dòng điện giúp tránh tình trạng om điện, đảm bảo an toàn cho người dùng.

Nhược điểm của van bướm điều khiển điện

• Chi phí cao hơn: So với các loại van truyền thống, van bướm điều khiển điện thường có giá thành cao hơn do sử dụng động cơ điện và các bộ phận điện tử.
• Kích thước giới hạn: van bướm điều khiển điện không có kích thước dưới DN50, người dùng nên cân nhắc sử dụng van cổng hoặc van bi điều khiển điện.
• Thời gian đóng mở lâu: so với các dòng van điều khiển khí nén thì van bướm điện có chu kì hoạt động lâu hơn (khoảng 10 – 15s).

Các loại van bướm điều khiển điện

Có nhiều loại van bướm điều khiển điện khác nhau nhằm phục vụ cho nhiều loại đường ống khác nhau. Van bướm điều khiển điện được phân loại dựa trên các yếu tố sau:

Phân loại theo vật liệu chế tạo

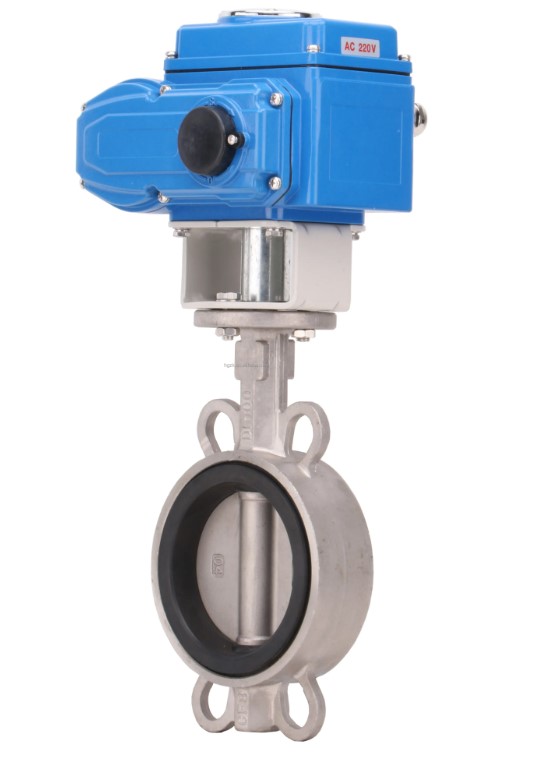

Van bướm điều khiển điện inox: van bướm inox điều khiển điện Được chế tạo từ thép không gỉ, phù hợp với các ứng dụng yêu cầu độ bền và khả năng chống ăn mòn cao.

Van bướm thép điều khiển điện: Sử dụng hợp kim thép trong chế tạo, giúp giảm trọng lượng và chi phí.

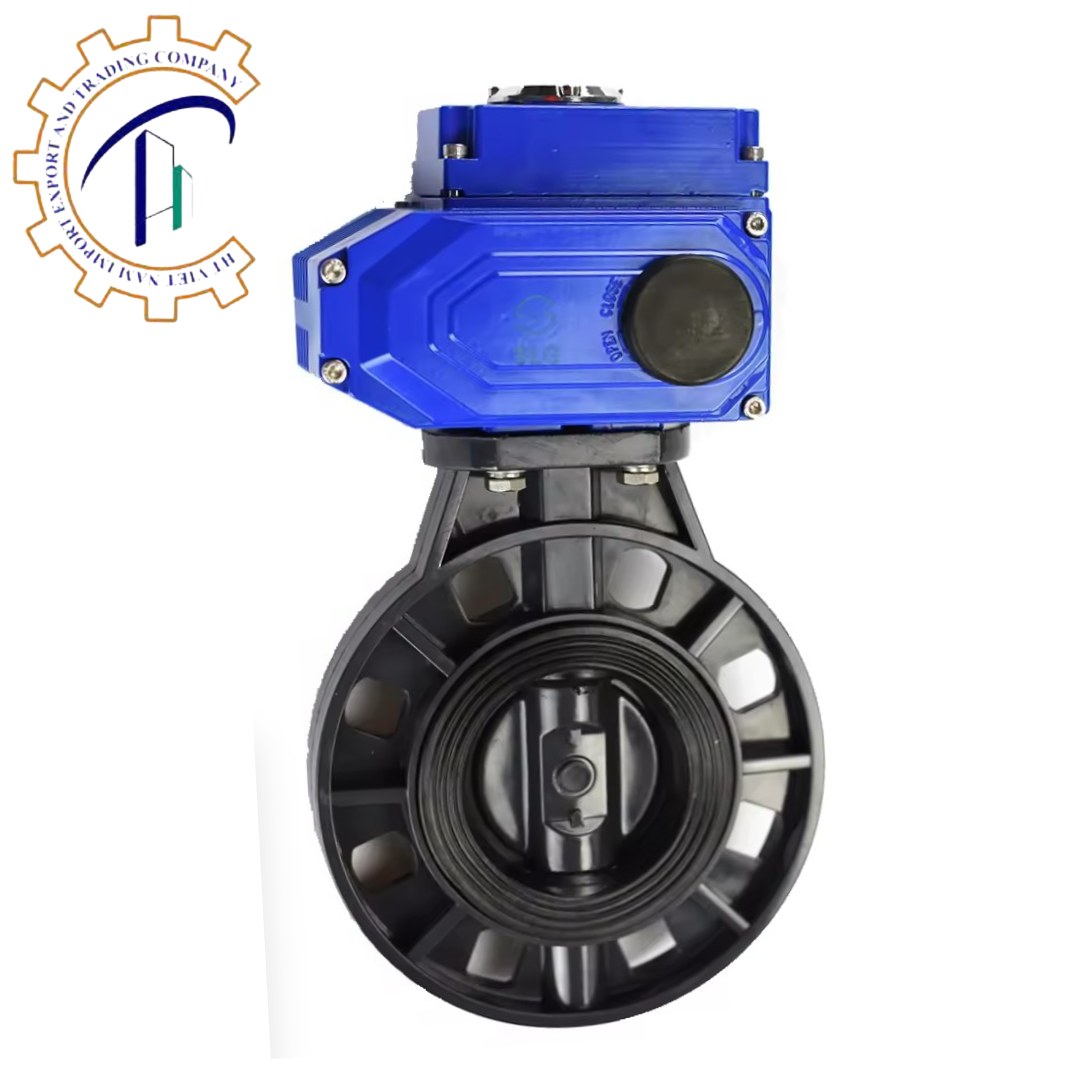

Van bướm nhựa điều khiển điện: van bướm nhựa điều khiển điện Sử dụng các vật liệu nhựa PVC, UPVC, CPVC cung cấp độ bền và trọng lượng nhẹ. Bên cạnh đó, van bướm nhựa còn có khả năng chống lại sự ăn mòn của hoá chất.

Van bướm gang điều khiển điện: là một trong những dòng van bướm được sử dụng nhiều nhất bởi giá thành rẻ cùng tính bền bỉ. Tuy nhiên van bướm gang khá dễ bị ảnh hưởng bởi môi trường nếu không được phủ epoxy.

Phân loại theo kích thước

Van bướm điều khiển điện là dòng van công nghiệp được sử dụng rộng rãi trong các hệ thống công nghiệp từ nhỏ đến lớn. Do vậy kích thước của dòng van này cũng rất đa dạng.

Van càng lớn thì yêu cầu bộ điều khiển điện có công suất càng cao. Dưới đây là kích thước các dòng van bướm điện đaang được HT Việt Nam cung cấp:

Van bướm điện DN40 = 1.1/2”(inches) = Phi48mm

Van bướm điện DN50 = 2”(inches) = Phi60mm

Van bướm điện DN65 = 2.1/2”(inches) = Phi73mm

Van bướm điện DN80 = 3”(inches) = Phi89mm

Van bướm điện DN100 = 4”(inches) = Phi110mm

Van bướm điện DN125 = 5”(inches) = Phi141mm

Van bướm điện DN150 = 6”(inches) = Phi168mm

Van bướm điện DN200 = 8”(inches) = Phi219mm

Van bướm điện DN250 = 10”(inches) = Phi273mm

Van bướm điện DN300 = 12”(inches) = Phi324mm

Van bướm điện DN350 = 14”(inches) = Phi355mm

Van bướm điện DN400 = 16”(inches) = Phi406mm

Ứng dụng của van bướm điều khiển điện

Van bướm điều khiển điện được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vào tính linh hoạt và hiệu quả của chúng. Dưới đây là một số ứng dụng phổ biến của van bướm điều khiển điện:

• Sử dụng để kiểm soát luồng không khí trong hệ thống thông gió và điều hòa không khí (HVAC).
• Van bướm điều khiển điện được sử dụng để điều chỉnh dòng chảy của các chất lỏng Trong ngành công nghiệp thực phẩm và đồ uống
• Áp dụng trong hệ thống xử lý nước để kiểm soát dòng chảy của nước trong quá trình xử lý, lọc và cấp nước cho các khu vực dân cư và công nghiệp.
• Trong các ứng dụng yêu cầu áp suất cao, như hệ thống khí nén công nghiệp.
• Áp dụng trong ngành hóa chất và dầu khí trong quá trình sản xuất và vận chuyển.

Cách lựa chọn van bướm điều khiển điện

Khi lựa chọn van bướm điều khiển điện cho một hệ thống cụ thể, có một số yếu tố cần xem xét để đảm bảo hiệu suất và an toàn của hệ thống:

• Lưu lượng và áp suất: Xác định lưu lượng và áp suất của dòng chảy trong hệ thống để chọn van bướm điều khiển điện có khả năng hoạt động ổn định và hiệu quả.
• Tính chất của chất lỏng/khí: Hiểu rõ tính chất của chất lỏng/khí như nhiệt độ, độ nhớt, áp suất,.. Để chọn vật liệu và thiết kế phù hợp cho van bướm.
• Yêu cầu vận hành: Xác định yêu cầu vận hành như tần suất hoạt động, điều khiển từ xa, tính linh hoạt,... Để chọn van bướm điều khiển điện phù hợp.
• Chi phí và hiệu quả: Đánh giá chi phí đầu tư ban đầu và chi phí vận hành để chọn van bướm điều khiển điện mang lại hiệu quả kinh tế cao nhất.
• Thương hiệu uy tín: tránh tình trạng mua phải sản phẩm kém chất lượng, người dùng nên tham khảo tham khảo các thương hiệu uy tín để có thể so sánh được giá thành và đảm bảo quyền lợi cho mình.

Bằng cách xem xét kỹ lưỡng các yếu tố trên, người dùng có thể chọn được van bướm điều khiển điện phù hợp với nhu cầu và điều kiện cụ thể của hệ thống.

Các thương hiệu van bướm điện Hàn Quốc

Hàn Quốc là một trong những quốc gia dẫn đầu trong lĩnh vực sản xuất van công nghiệp, bao gồm van bướm điều khiển điện. Những thương hiệu sau đây đã khẳng định vị trí của mình trên thị trường quốc tế bằng chất lượng và sự đáng tin cậy vượt trội.

Van bướm điều khiển điện YDK

YDK là một trong những thương hiệu van bướm điện nổi tiếng nhất đến từ Hàn Quốc. Được thành lập vào năm 1994, Công ty này đã có hơn 30 năm kinh nghiệm trong lĩnh vực sản xuất van công nghiệp, tập trung vào chất lượng, độ tin cậy và hiệu suất hoạt động.

Van bướm điều khiển điện của YDK được sử dụng rộng rãi trong nhiều lĩnh vực như xử lý nước, hóa chất, dầu khí, điện và nhiều ứng dụng khác.

Đặc điểm nổi bật

• Thiết kế chắc chắn, bền bỉ với khả năng chống ăn mòn cao
• Hệ thống điều khiển điện tiện lợi, đảm bảo hoạt động an toàn và hiệu quả
• Tuân thủ các tiêu chuẩn quốc tế về chất lượng và an toàn
• Cung cấp nhiều kích cỡ, kiểu dáng và tùy chọn vật liệu khác nhau

Thông số kỹ thuật

• Kích thước: DN50 – DN300
• Chất liệu: Inox, gang dẻo, thép
• Gioăng làm kín: NBR, EPDM, TEFLON
• Phương thức kết nối: Mặt bích
• Tiêu chuẩn kết nối: JIS, BS
• Áp suất: 1.5 – 2.4Mpa
• Nhiệt độ: Tối đa 80 độ C
• Môi trường sử dụng: Chất lỏng, khí, hơi
• Nguồn điện: 24V, 110V, 220V, 380V
• Thương hiệu: YDK
• Xuất xứ: Hàn Quốc
• Bảo hành: 12 tháng

Van bướm điều khiển điện Wonil

Công ty Wonil là một trong những nhà sản xuất van bướm điện hàng đầu của Hàn Quốc, có hơn 30 năm kinh nghiệm trong ngành công nghiệp van. Sản phẩm của Wonil được đánh giá cao về chất lượng, độ tin cậy và hiệu suất hoạt động.

Đặc điểm nổi bật

• Độ bền cơ học cao và có thể hoạt động được trong nhiều dạng môi trường.
• Sử dụng vật liệu chất lượng cao, chống ăn mòn và chịu nhiệt tốt
• Hệ thống điều khiển điện thông minh, đảm bảo hoạt động an toàn và hiệu quả
• Tuân thủ các tiêu chuẩn quốc tế về chất lượng và an toàn

Thông số kỹ thuật

• Kích thước: DN50 – DN600
• Chất liệu: Gang, thép, inox
• Gioăng làm kín: EPDM
• Phương thức vận hành: Điều khiển điện
• Phương thức kết nối: Mặt bích, wafer
• Tiêu chuẩn kết nối: JIS, DIN
• Áp lực làm việc: PN16
• Áp lực test: 21 kgf/cm2
• Dòng điện sử dụng: 24VDC, 220VAC
• Nhiệt độ sử dụng: Tối đa 80 độ C
• Môi trường sử dụng: Chất lỏng, hơi, khí
• Thương hiệu: Wonil
• Xuất xứ: Hàn Quốc
• Bảo hành: 12 tháng

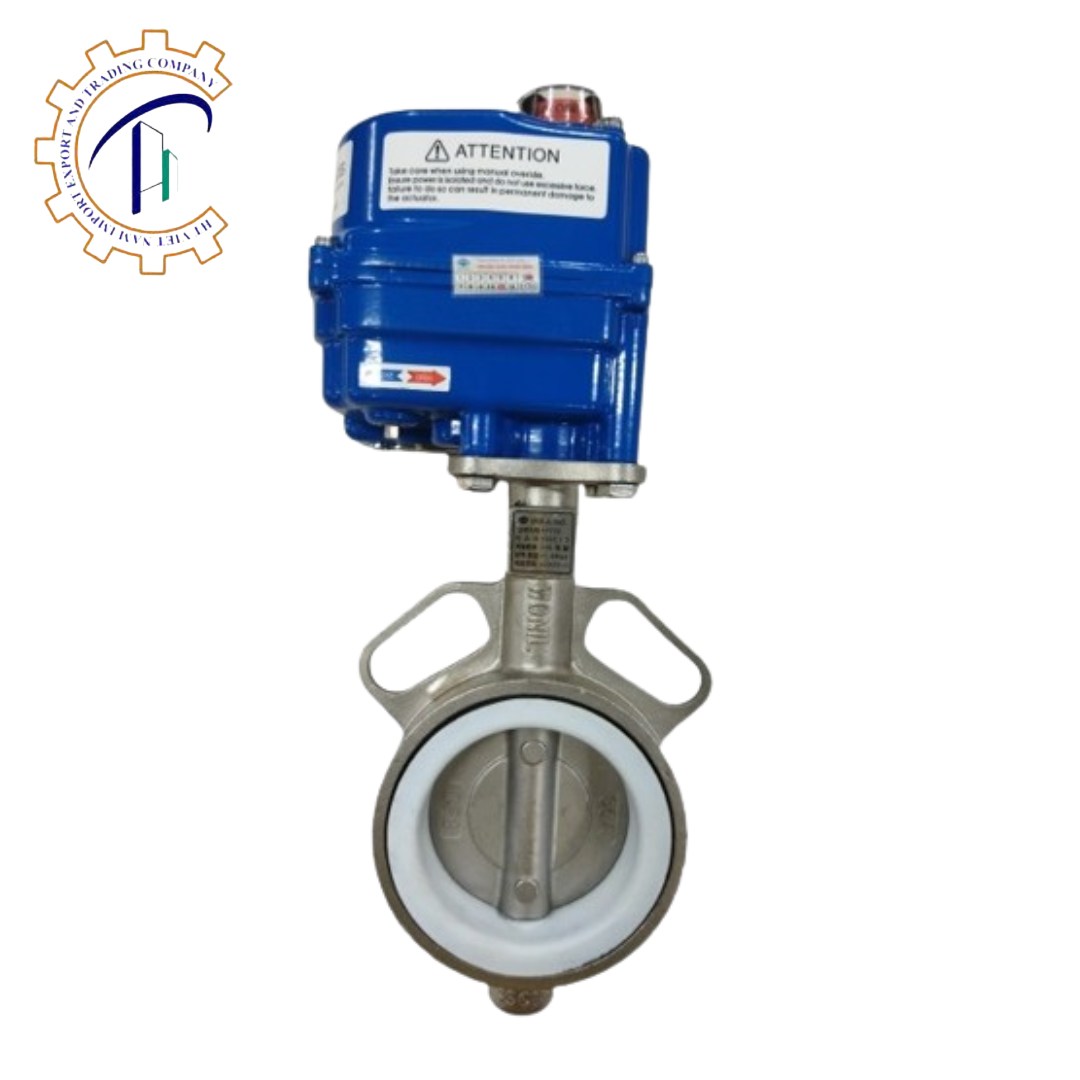

Van bướm điều khiển điện kosaplus

Kosaplus là một thương hiệu van bướm điện nổi tiếng khác đến từ Hàn Quốc. Công ty này tập trung vào sự đổi mới công nghệ và cải tiến liên tục để cung cấp các sản phẩm van chất lượng cao cho thị trường toàn cầu.

Đặc điểm nổi bật

• Thiết kế hiện đại, đẹp mắt và tiện dụng
• Sử dụng vật liệu chất lượng cao, chống ăn mòn và chịu nhiệt tốt
• Hệ thống điều khiển điện thông minh, đảm bảo hoạt động an toàn và hiệu quả
• Tuân thủ các tiêu chuẩn quốc tế về chất lượng và an toàn

Thông số kỹ thuật

• Kích thước: DN50 – DN600
• Chất liệu: Gang, inox, nhựa, thép
• Điện áp sử dụng: 24V, 220V, 380V
• Phương thức kết nối: Mặt bích
• Tiêu chuẩn kết nối: ANSI, BS, JIS
• Áp lực làm việc: PN10 – PN25
• Nhiệt độ làm việc: Tối đa 300 độ C
• Gioăng: NBR, EPDM
• Lớp lót: Epoxy
• Môi trường sử dụng: Nước, xăng dầu, hóa chất, khí, hơi
• Thương hiệu: kosaplus
• Xuất xứ: Hàn Quốc
• Bảo hành: 12 tháng

Van bướm điều khiển điện Joeun

Joeun là một thương hiệu van bướm điện ra đời năm 1991 tại Hàn Quốc. Với gần 35 năm kinh nghiệm trong lĩnh vực sản xuất van công nghiệp, sản phẩm của Joeun tập trung vào chất lượng, độ tin cậy và hiệu suất hoạt động.

Đặc điểm nổi bật

• Hoạt động được trong nhiều điều kiện môi trường.
• Hệ thống điều khiển điện tiện lợi, đảm bảo hoạt động an toàn và hiệu quả
• Tuân thủ các tiêu chuẩn quốc tế về chất lượng và an toàn
• Cung cấp nhiều kích cỡ, kiểu dáng và tùy chọn vật liệu khác nhau

Thông số kỹ thuật

• Kích thước: DN50 – DN500
• Chất liệu: Gang dẻo, thép, inox 304, nhựa
• Gioăng: NBR, EPDM
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: Tối đa 120 độ C
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn kết nối: JIS, DIN, ANSI
• Môi trường làm việc: Chất lỏng, khí, hơi
• Thương hiệu: Joeun
• Xuất xứ: Hàn Quốc
• Bảo hành: 12 tháng

Van bướm điều khiển điện Samwoo

Samwoo là một trong những nhà sản xuất van bướm điện hàng đầu của Hàn Quốc, có hơn 30 năm kinh nghiệm trong ngành công nghiệp van. Sản phẩm của Samwoo được đánh giá cao về chất lượng, độ tin cậy và hiệu suất hoạt động.

Đặc điểm nổi bật

• Sử dụng vật liệu chất lượng cao, chống ăn mòn và chịu nhiệt tốt
• Hệ thống điều khiển điện thông minh, đảm bảo hoạt động an toàn và hiệu quả
• Được công nhận và sử dụng rộng rãi tại nhiều quốc gia.

Thông số kỹ thuật

• Kích thước: DN50 – DN300
• Chất liệu: Inox, gang, thép
• Lớp phủ: Sơn tĩnh điện
• Gioăng: EPDM
• Môi trường làm việc: Chất lỏng, khí
• Áp suất: PN10, PN16, PN25
• Nhiệt độ: Tối đa 180 độ C
• Thương hiệu: Samwoo
• Xuất xứ: Hàn Quốc
• Bảo hành: 12 tháng

Các hãng van bướm điện Đài Loan

Ngoài các thương hiệu hàng đầu từ Hàn Quốc, Đài Loan cũng là một trung tâm sản xuất van bướm điều khiển điện uy tín. Dưới đây là một số hãng van bướm điện đáng chú ý từ Đài Loan.

Van bướm điều khiển điện Unid

Unid là một trong những nhà sản xuất van đời đầu của Đài Loan được thành lập từ năm 1988, với hơn 35 năm năm kinh nghiệm trong ngành công nghiệp van. Sản phẩm của Unid được biết đến với chất lượng cao và tính năng ổn định.

Đặc điểm nổi bật

• Thiết kế đa dạng, phong phú với nhiều lựa chọn kích thước và kiểu dáng
• Sử dụng vật liệu chất lượng, bền bỉ và chịu được áp lực cao
• Hệ thống điều khiển điện thông minh, dễ sử dụng và bảo trì
• Hiệu suất hoạt động ổn định và tin cậy

Thông số kỹ thuật

• Kiểu: Van bướm
• Nơi xuất xứ: Đài Loan
• Tên thương hiệu: unid
• Ứng dụng: Chung
• Điện áp hoạt động: Điện 24V, 220V.
• Phương tiện: Nước
• Kích thước cổng: DN20 3/4 INCH
• Tên sản phẩm: Van bướm điện
• Môi trường hoạt động: Nước Dầu Khí

Van bướm điều khiển điện Sunyed

Sunyed là một thương hiệu van bướm điện có nhiều năm kinh nghiệm trong việc sản xuất van công nghiệp chất lượng cao, đáp ứng được nhu cầu đa dạng của thị trường.

Đặc điểm nổi bật

• Thiết kế hiện đại, tối ưu hoá hoạt động của đường ống
• Sử dụng vật liệu chất lượng cao, chịu được môi trường khắc nghiệt
• Hệ thống điều khiển điện thông minh, linh hoạt và dễ cài đặt
• Được kiểm định khắt khe, đảm bảo đầy đủ chứng chỉ và chất lượng sản phẩm.

Thông số kỹ thuật

• Chất liệu thân :  DI, CF8, CF8M, CF3M, Thép hai mặt, HC276
• Đĩa :CF8, CF8M, CF3M, Thép hai mặt, HC276
• Gioang đệm :  NBR, EPDM, FKM, PTFE, Hypalon
• Kết nối :  wafer, vấu, mặt bích
• Áp suất định mức PN10-PN16,5K-16K, 150LB
• Tiêu chuẩn mặt bích DIN, JIS, ANSI, GB
• Thiết bị truyền động điện Loại ON-OFF, Loại quy định
• Vôn AC220V 380V 110V 24V, DC12V 24V, v.v.; Có thể tùy chỉnh điện áp đặc biệt.
• Dấu hiệu 4-20ma, 0-10v, 1-5v, công tắc, MODBUS, PROFIBUS
• Lớp chống cháy nổ loại chống cháy nổ EX d IIBT4

Mua van bướm điều khiển điện chính hãng ở đâu?

Van bướm điều khiển điện đóng vai trò quan trọng trong việc kiểm soát dòng chảy trong nhiều ngành công nghiệp khác nhau. Vì vậy việc lựa chọn sản phẩm có chất lượng cao là yếu tố được các doang nghiệp quan tâm hàng đầu.

Công ty TNHH TM&XNK HT Việt Nam là đơn vị hàng đầu trong lĩnh vực cung cấp các sản phảm van công nghiệp. Với nhiều năm hoạt động, HT đã xây dựng được chỗ đừng của mình.

Chúng tôi hiện là đơn vị hợp tác và phân phối độc quyền các sản phẩm tới từ các thương hiệu hàng đầu trên thế giới. Với nhiều chính sách ưu đãi và phục vụ tận tình, khách hàng hoàn toàn có thể đặt niềm tin vào chúng tôi.

Mọi thắc mắc và yêu cầu, xin vui lòng liên hệ trực tiếp tới holine để được tư vấn. HT Việt Nam cam kết hàng chính hãng, bảo hành cho tất cả sản phẩm. Xin chân thành cảm ơn quý khách!
