Van bướm điện

TÓM TẮT NỘI DUNG: Việc lựa chọn dòng van phù hợp với hệ thống của mình là luôn là vấn đề nan giải đối với nhiều doanh nghiệp. qua bài viết này, XNK HT Việt Nam muốn giới thiệu tới quý khách sản phẩm van bướm điện

Nội dung bài viết sẽ giúp các bạn hiểu rõ hơn về các đặc điểm cấu tạo, cách thức vận hành và sử dụng van bướm điện. mọi thắc mắc và yêu cầu xin vui lòng liên hệ holine để được tư vấn trực tiếp.

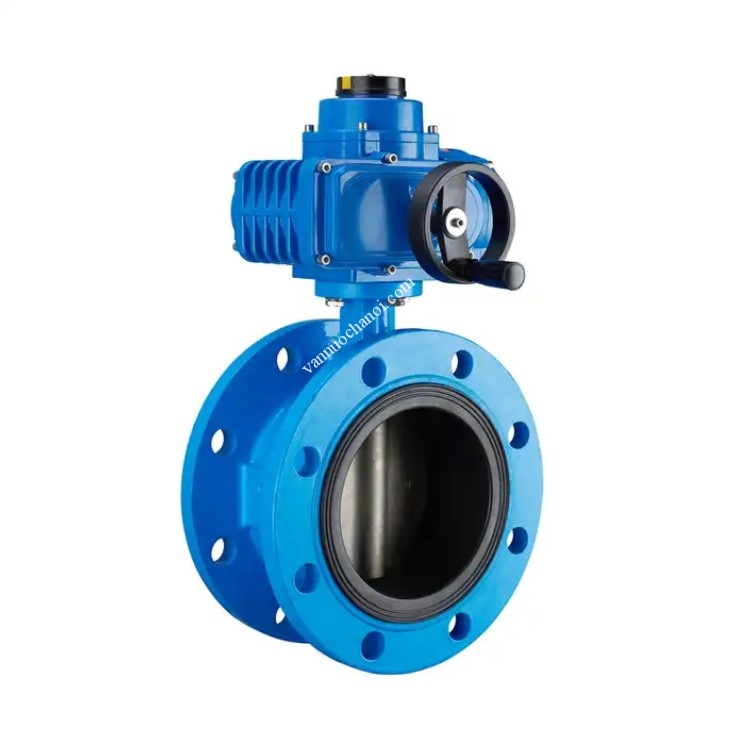

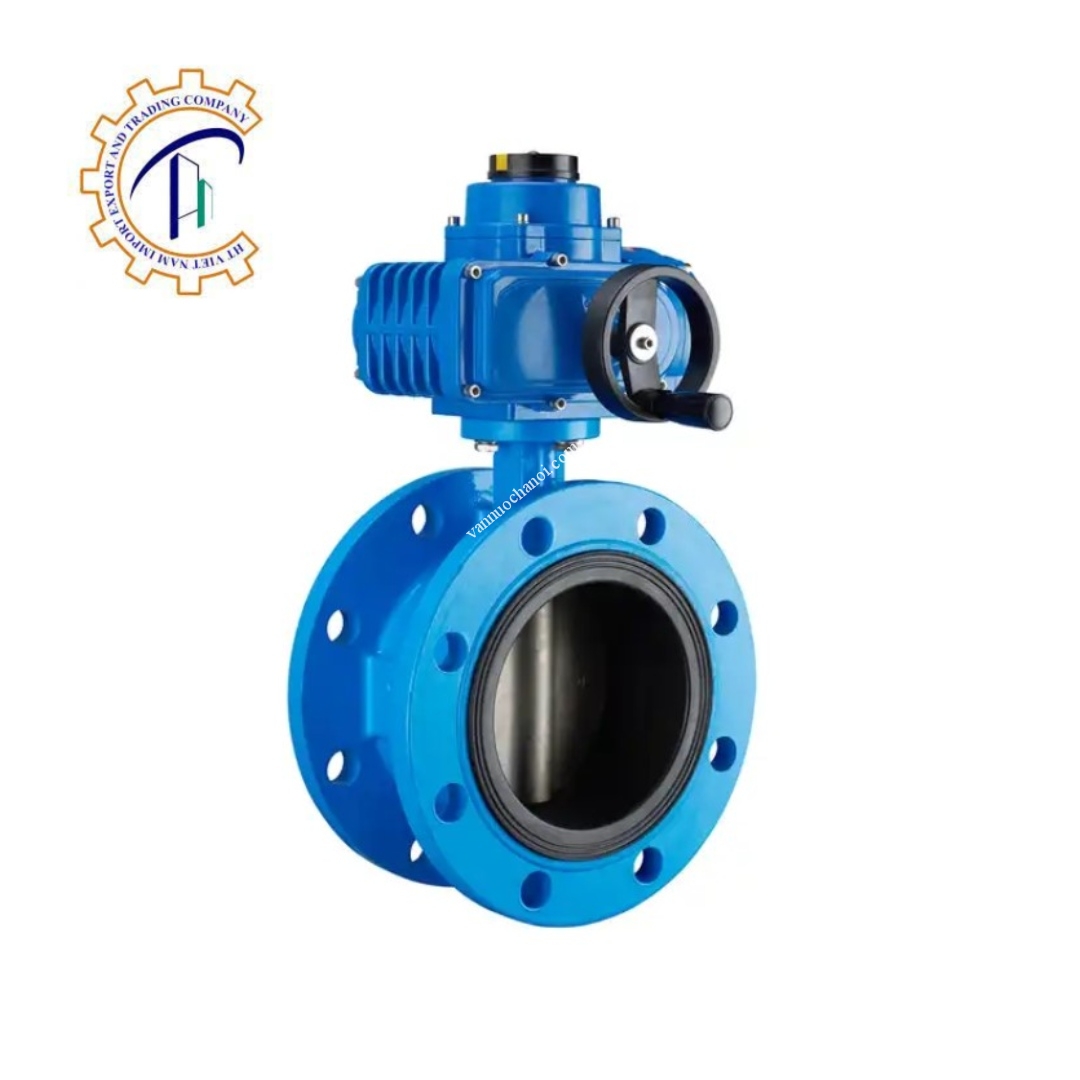

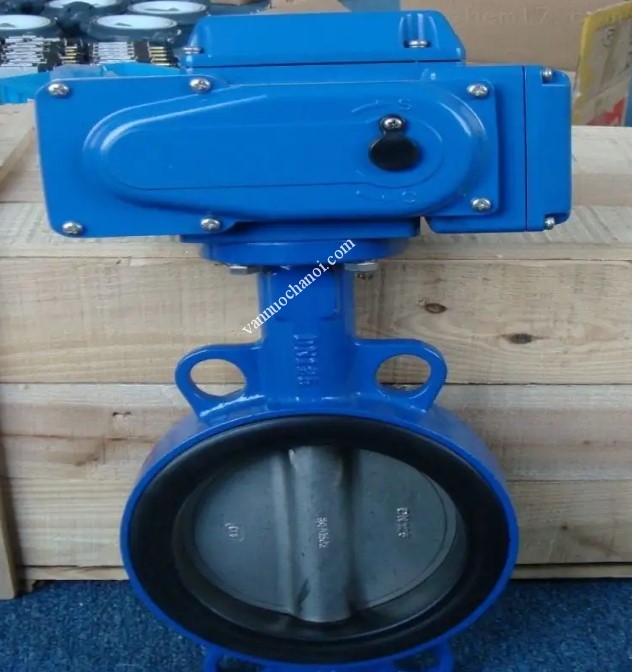

Giới thiệu về van bướm điện

Van bướm điều khiển điện là loại van vận hành bằng cơ cấu truyền độn điện. đây là dạng van quay 1/4 sử dụng một đĩa dạng cánh bướm để thực hiện quá trình đóng mở.

Toàn bộ hoạt động của van bướm điện đều được thực hiện qua bộ điều khiển và động cơ. nhờ CNC thông minh, van có thể điều tiết dòng chất một cách chính xác mà không cần sự can thiệp từ sức người.

Van bướm rất đa dạng về ứng dụng, chúng có khả năng hoạt động tốt trong chất khí, lỏng và chất dạng sệt. một vài dòng van được thiết kế để sử dụng trong các hệ thống có tính chất ăn mòn cao. trong khi một số khác lại được thiết kế để có thể chịu được áp lực.

Van bướm điều khiển điện sử dụng nguồn điện từ 24V, 220V,  380V do đó chúng có thể được sử dụng trong hầu hết các đường ống tại Việt Nam. khách hàng nến sử dụng van theo hướng dẫn của nhà sản xuất để đảm bào an toàn và tuổi thọ của van.

Ưu điểm của van bướm điện

• Có thể điều khiển từ xa, khả năng tự động hoá cao, hoạt động mà không cần sự can thiệp của con người
• Chu trình đóng mở của van bướm diễn ra rất nhanh, phù hợp với hệ thống yêu cầu khả năng vận hành nhanh
• Kích thước nhỏ gọn, diện tích sử dụng chỉ bằng một nửa so với các dòng van khác. phù hợp với các hệ thống có không gian nhỏ hẹp.
• Cấu tạo đơn giản, dễ thao tác tháo lắp khi cần sửa chữa hay bảo trì.
• Chế tạo từ vật liệu chống ăn mòn, độ bền và tuổi thọ cao.
• Trọng lượng nhẹ hơn van cầu và van cổng

Nhược điểm của van bướm điện

• Gây tổn thất áp xuất ngay cả khi van được mở hoàn toàn (mức độ hao hụt không đáng kể, khoảng 10%)
• Có khả năng bị tắc nghẽn do trục van.
• Khả năng chịu áp kém. Không sử dụng được trong đường ống có áp lực PN40 trở lên.

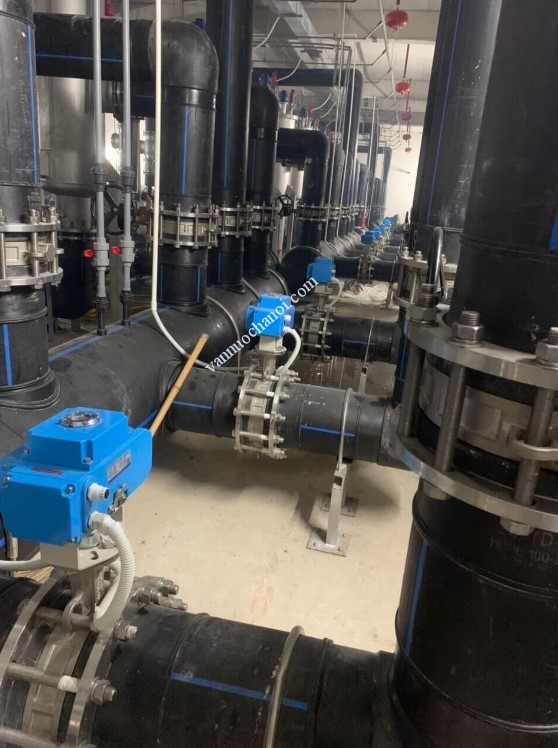

Ứng dụng của van bướm điện

• nghành khai thác mỏ.
• sản xuất và chế biến thực phẩm, dược phẩm, đồ uống.
• vận chuyển các chất rắn dạng bột như bột giấy, than.
• điều tiết dòng chảy và kiểm soát áp lực trong buồng chân không.
• sản xuất linh kiện trong ngành hàng không vũ trụ vàlinh kiện bán dẫn.
• công nghiếp hoá chất, điều chế và tái chế.
• sử dụng trong cung cấp nước sạch và xử lí nước thải.

Phân loại van bướm điện

Phân loại theo điện áp sử dụng trong bộ điều khiển điện

VAN BƯỚM ĐIỆN 24V: cường độ dòng điện nhỏ, an toàn và không gây chập cháy.

VAN BƯỚM ĐIỆN 220V: độ phổ biến cao. sử dụng được trong hầu hết các công trình tại Việt Nam.

VAN BƯỚM ĐIỆN 380V: sử dụng dòng điện 3 pha có công suất lớn và thường áp dụng trong các hệ thống nhà máy lớn hay các khu công nghiệp

Phân loại theo kiểu điều khiển của bộ điện

VAN BƯỚM ĐIỆN ON/OFF: đĩa van hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. van bướm điện ON/OFF được ưa chuộng trong các đường ống không yêu cầu về khả năng điều tiết.

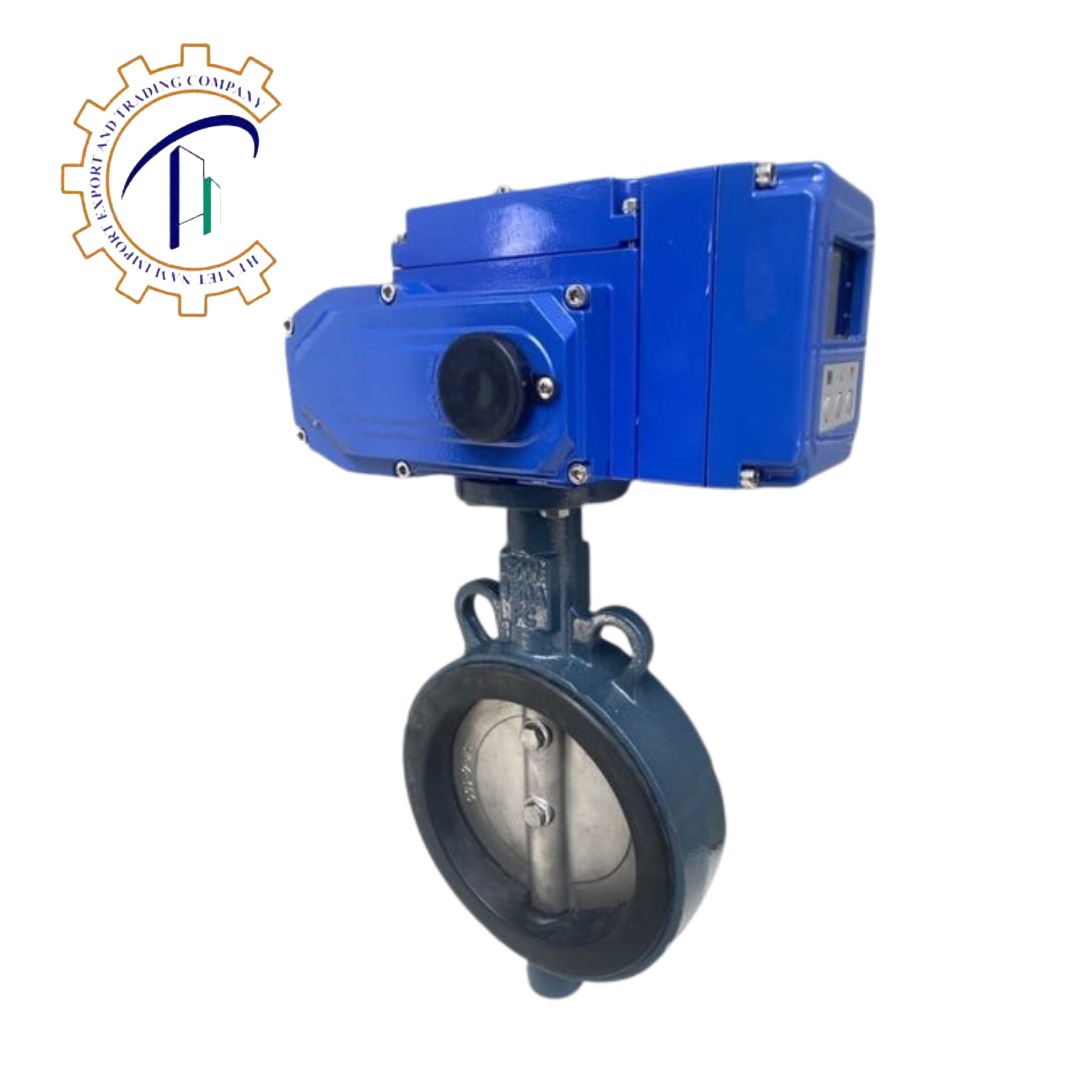

VAN BƯỚM ĐIỆN TUYẾN TÍNH: sở hữu bộ điều khiển tuyến tính thông minh, giúp van bướm có thể điều chỉnh linh hoạt từ 0 - 90 độ. các ứng dụng van bướm điều khiển điện tuyến tính thường yêu cầu sự chính xác và khả năng hoạt động nhanh chóng.

van bướm điện tuyến tính mang lại khả năng đièu tiết tuyệt vời nhưng khi sử dụng khách hành cần lưu ý rằng: đối với những hệ thống có áp lực cao hoặc dòng chảy chứa nhiều tạp chât, việc đĩa van ở trạng thái Throttling (đóng mở không hoàn toàn) có thể khiến đĩa van bị mài mòn và làm giảm đáng kể tuổi thọ van.

nên có biện pháp thay mới và bảo trì thường xuyên khoảng 1 tháng 1 lần. nếu gặp bất kì vấn đề gì trong quá trình sử dụng van, quý khách có thể liên hệ qua hotline của XNK HT Việt Nam để được tư vấn miễn phí.

Phân loại theo chất liệu cấu tạo van bướm

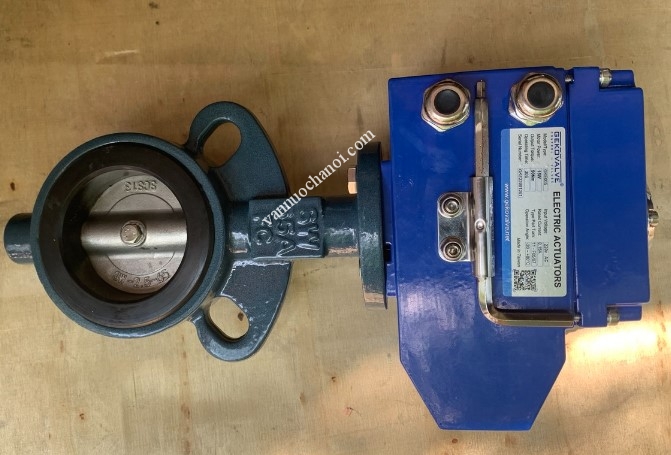

VAN BƯỚM ĐIỆN GANG

Ưu điểm

• Chịu lực tốt.
• Có khả năng chống ồn.
• Giá thành rẻ hơn so với các dòng van khác.
• Không bị ảnh hưởng bởi thời tiết do có lớp epoxy chống rỉ.

Nhược điểm

• Trọng lượng khá nặng.
• Không có khả năng chống xước, các viết xước sâu có thể bị oxy hoá.

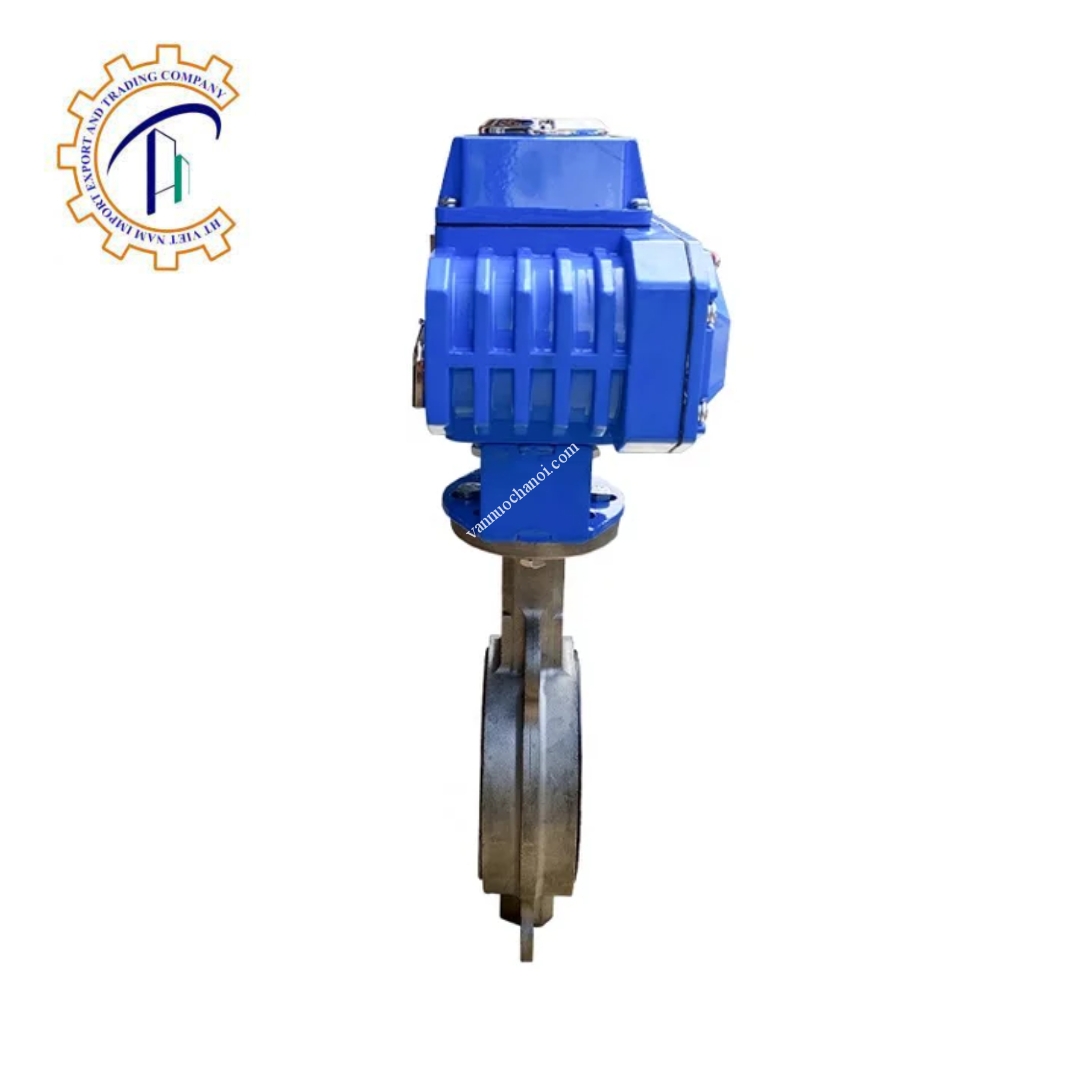

VAN BƯỚM ĐIỆN INOX

Ưu điểm

• Vật liệu chế tạo cao cấp.
• Chống ăn mòn và rỉ sét.
• Độ bền cao, hoạt động được trong hầu hết các môi trường.

Nhược điểm

• Giá thành cao.
• Phản ứng với các hoá chất có gốc muối, kiềm, clorua.

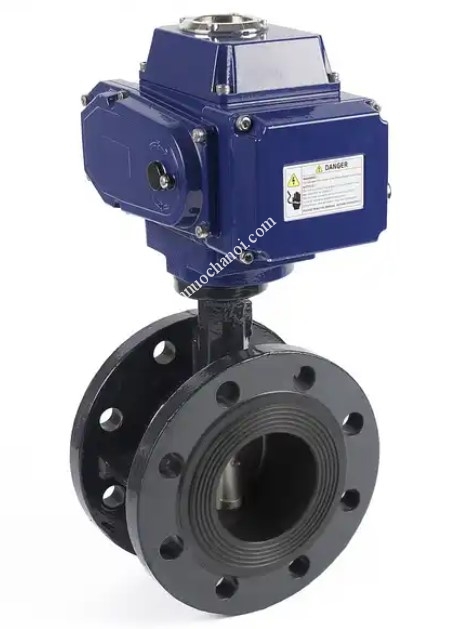

VAN BƯỚM ĐIỆN THÉP

Ưu điểm

• Chịu được mức nhiệt độ và áp suất cao (400 độ và 25 bar)
• Chịu được rung chấn mạnh
• Chế tạo đơn giản, trữ lượng nguyên liệu dồi dào.

Độ dẻo cao, chống nứt vỡ

• Nhược điểm
• Dẽ bị ăn mòn bởi axit và phản ứng với oxi gây rỉ sét (có thể sử dụng sơn bảo vệ để khắc phục tình trạng này)

VAN BƯỚM ĐIỆN NHỰA

Ưu điểm

• Chế tạo từ các dòng nhựa cao cấp như uPVC, PVC, cPVC, PP, PVDF, PPDF,...
• Giá thành rẻ, trọng lượng nhẹ, tiết kiệm chi phí vận chuyển và thi công.
• Nhựa hầu như trơ với hoá chất, thích hợp cho các ứng dụng vận chuyển chất hoá học.
• Chống rỉ sét ăn mòn khi hoạt động trong các môi trường ẩm.

Nhược điểm

• Có thể bị biến dạng và gây mùi khó chị khi hoạt động trong môi trường nhiệt độ cao ( khoảng trên 80 độ)

Cấu tạo của van bướm điều khiển điện

Các bộ phận cấu tạo van bướm điện

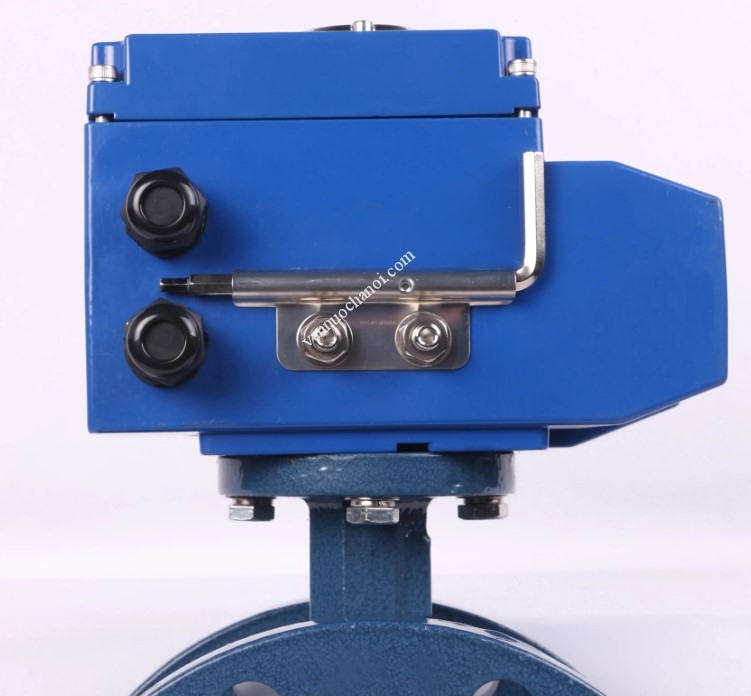

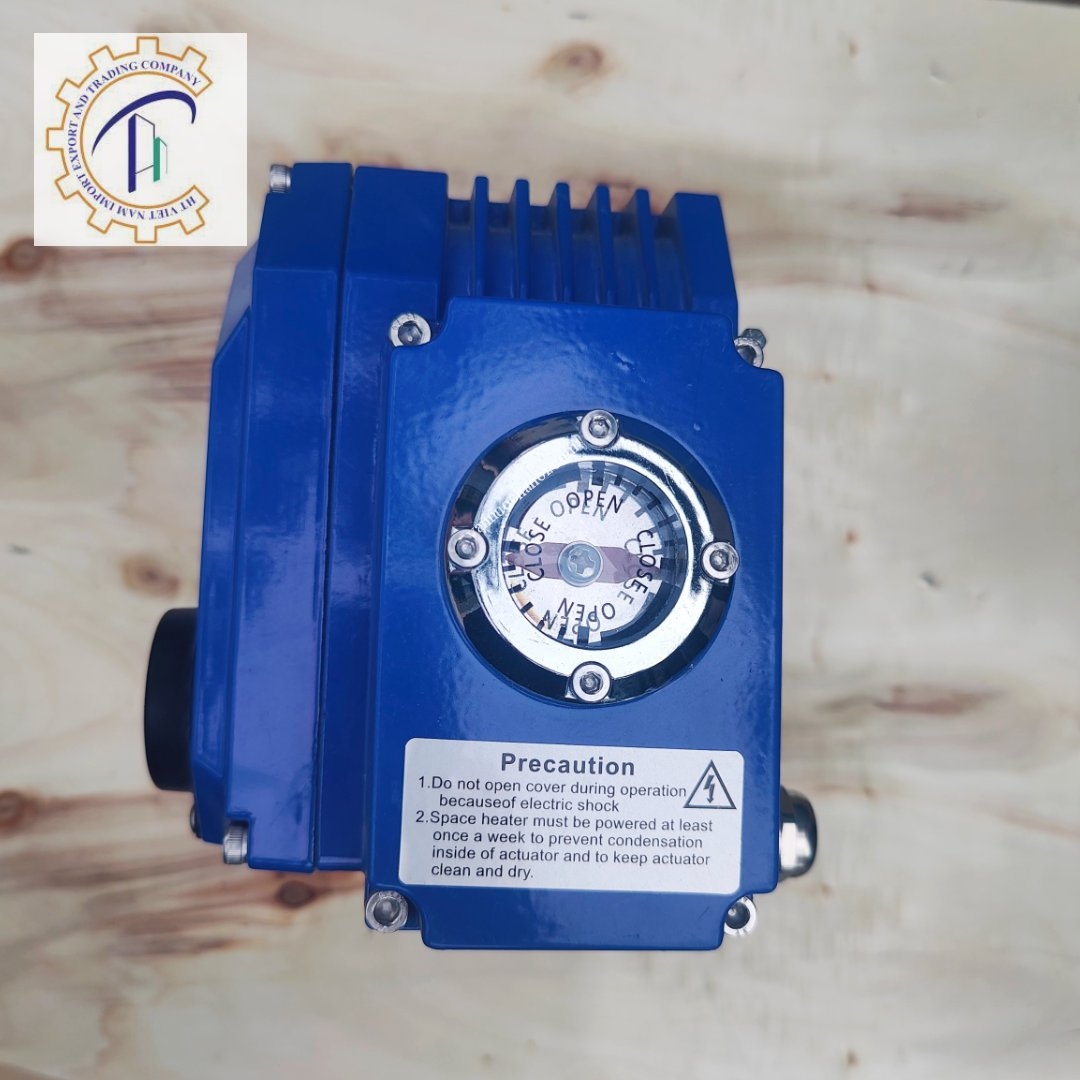

BỘ ĐIỀU KHIỂN ĐIỆN

1 bộ điều khiển điện hoàn chỉnh sẽ được cấu tạo từ 6 bộ phận bao gồm:

• Thân bộ điều khiển: Đây là bộ phận được chế tạo từ chất liệu hợp kim nhôm rất chắc chắn và được phủ thêm một lớp sơn Epoxy giúp chống thâm và độ cách điện rất tốt. Thân bộ điều khiển có vai trò rất quan trọng bởi đây là bộ phận được thiết kế nhằm bảo vệ các bộ phận bên trong tránh khỏi những tác động bên ngoài.

• Trục quay: Hay còn được gọi là động cơ của bộ điều khiển điện, có vai trò giúp biến đổi nguồn điện năng thành cơ năng truyền đến bộ phận trục của van bướm.

• Bánh răng: Đây là bộ phận được thiết kế gồm nhiều bánh răng được kết nối xen kẽ với nhau nhằm giúp truyền tải lực chuyển đổi từ bộ điều khiển đến cánh van bướm một cách nhẹ nhàng.

• Công tắc hành trình: Đây là bộ phận được thiết với khả năng tự động ngắt nguồn điện cung cấp vào bộ điều khiển điện khi van bướm điện thực hiện hết một chu trình hoạt động.

• Bảng mạch kết nối: Đây là bộ phận được thiết kế với đánh số thứ tự lần lượt nhằm giúp cho người sử dụng có thể đấu nối mạch điện một cách đơn giản và dễ dàng nhất.

• Bộ hiển thị tuyến tính: Đây là bộ phận thường được xuất hiện trong những dòng van bướm điều khiển điện tuyến tính. Đối với bộ phận này có khả năng cho chúng ta nhận biết được góc độ đóng mở hiện tại của cánh van là bao nhiêu phần trăm.

Ngoài ra, bộ điều khiển điện còn được trang bị thêm một phụ kiện đi kèm đó là lục giác. Loại phụ kiện này có chức năng giúp người vận hành có thể điều khiển đóng mở van dễ dàng khi gặp sự cố về nguồn điện cung cấp trong hệ thống lắp đăt.

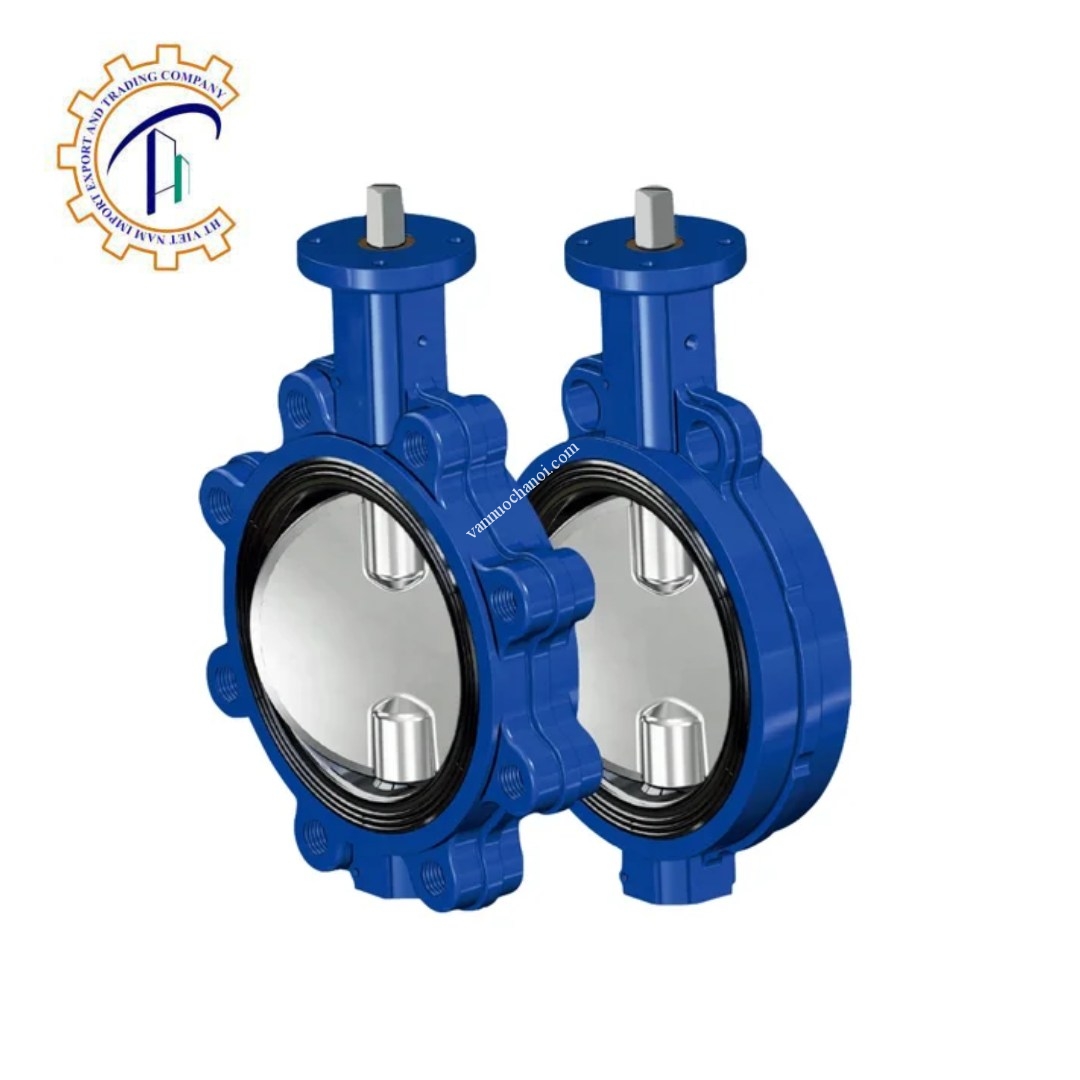

VAN BƯỚM CƠ

 van bướm cơ được cấu tạo gồm 4 bộ phận chính đó là:

• Thân van: Đây là bộ phận tiếp xúc trực tiếp với môi trường bên ngoài và còn là bộ phận chịu ảnh hưởng trực tiếp từ các điều kiện làm việc mà môi trường bên ngoài tạo ra. Chính vì thế, thân van thường được chế tạo từ đa dạng nhiều chất liệu khác nhau như gang, thép, nhựa, inox nhằm có thể đáp ứng được với các điều kiện bên ngoài.

• Trục van: Đây là bộ phận được cấu tạo dưới dạng hình trụ tròn giúp liên kết cố định giữa bộ phận cánh van tới bộ phận điều khiển.

• Cánh van: Đây là bộ phận được đặt ở lòng trong của thân van và còn là bộ phận tiếp xúc trực tiếp với dòng lưu chất bên trong hệ thống đường ống. Do đó, bộ phận này thường được chế tạo từ các vật liệu sản xuất như gang, nhựa, inox,...

• Gioăng làm kín: Hay còn được gọi là vòng đệm, có khả năng làm kín tuyệt đối những chi chế của van cùng nhưu làm kín mối nối giữa van với đường ống lắp đặt.

Nguyên lí hoạt động của van bướm điện

Nguyên lý hoạt động của van bướm điện dựa trên quá trình hoạt động xoay góc của cánh van, với khả năng góc góc tối đa là từ 0 - 90 độ và từ 90 độ về 0. Ngoài ra cánh van cũng có thể hoạt động với nhiều góc độ hoạt động khác nhau tuy nhiên hoạt động này không được chúng tôi khuyến khích bởi áp lực từ dòng chảy có thể gây tổn hại tới cánh van.

Khả năng tự động hoá của van chủ yếu đến từ bộ điều khiển và động cơ điện. vì vậy để tìm hiểu sâu hơn về nguyên lí hoạt động của van bướm điều khiển điện, chúng ta sẽ phân tích cách vận hành của mô tơ điện.

Khi cho dòng điện chạy qua cuộn dây dẫn quấn quanh lõi sắt non, suất điện động cảm ứng xuất hiện và tạo ra từ trường. dòng từ trường này bao quanh cuộn dây và có cùng phương với nhau. cường độ dòng điện càng cao thì lực từ càng mạnh.

Động cơ điện được trang bị hai thiết bị tạo từ trưởng ở hai bên thường là nam châm vĩnh cửu hoặc năm châm điện. hai luồng từ trường này luôn trái dấu và đẩy nhau, từ đó làm quay động cơ.

Lưu ý khi sử dụng van bướm điện

Lưu ý khi lựa chọn van bướm điện

Để có thể lựa chọn được một sản phẩm chuẩn xác nhất nhằm có thể đáp ứng được với nhu cầu hoạt động của hệ thống lắp đặt thì trước hết các bạn cần lưu ý một vài lưu ý sau:

• Lựa chọn phần van bướm cơ với kích thước đồng nhất với kích thước của đường ống cần lắp đặt.
• Lựa chọn kích thước bộ điều khiển điện phù hợp với kích thước của van bướm nhằm giúp các mô men xoắn của bộ điện có thể kéo được cánh van chuyển động.
• Lựa chọn chất liệu của van bướm sao cho phù hợp với điều kiện làm việc của môi trường trong hệ thống sử dụng.
• Lựa chọn nguồn điện áp cung cấp cho bộ điều khiển điện sao cho phù hợp với nguồn điện áp sử dụng trong hệ thống.
• Lựa chọn nhà cung cấp van bướm điện tin cậy, nhằm có thể đáp ứng được đúng với nhu cầu sử dụng của mình.

Lưu ý khi sử dụng van bướm điện

Trong quá trình lắp đặt cũng như sử dụng van bướm điện, chúng ta cần nên lưu ý một số vấn đề nhỏ sau đây:

• Cần chắc chắn được nguồn điện áp cung cấp vào bộ điều khiển điện phải đúng với thông số kỹ thuật sử dụng của bộ điện đó.

• Đảm bảo rằng trong dòng lưu chất sử dụng không được chứa các rác thải gây ảnh hưởng đến cánh van khi van đang trong quá trình hoạt động.

• Nên thường xuyên kiểm tra sự hoạt động của van nhằm đảm bảo rằng van được hoạt động một cách ổn định và trơn chu nhất.

• Khi chúng ta sử dụng lục giác để điều khiển đóng mở van trong trường hợp hệ thống lắp đặt gặp sự cố về nguồn điện cung cấp. Thì trong quá trình điều khiển chúng ta nên chú ý vào mặt hiển thị của bộ điều khiển tránh tình trạng chúng ta mở quá gây ảnh hưởng đến van.

Nguyên nhân và cách khắc phục sự cố van bướm điện

     Van không mở hoặc đóng

• Kiểm tra nguồn điện. hãy đảm bảo điện áp đầu vào đúng với khuyển nghị từ nhà sản xuất (Van bướm điện sử dụng điện áp từ 24V, 220V,  380V).

• Nguyên nhân thử 2 có thể xuất phát từ động cơ bị hư hỏng. trong trường hợp này cần ngắt nguồn điện và tiến hành tháo bộ điều khiển và kiểm tra.

• Nguyên nhân thứ 3 có thể do áp lực dòng chảy quá lớn do lắp đặt sai vị trí hoặc mô moen xoắn không đủ. Hãy kiểm tra áp lực của hệ thống.

• Nguyên nhân thứ 4 do tắc nghẽn hoặc van bị kẹt bởi vật thể lạ. hãy đóng toàn bộ hệ thống và liên hệ với chuyên viên để đảm bảo an toàn.

Thiết bị truyền động điện không hoạt động

• Dây bị lỏng hoặc đứt. nối lại dây hoặc liên hệ với nhân viên kĩ thuật của HT để đảm bảo an toàn.
• Tụ điện lỏng hoặc kết nối kém. khách hàng có thể tự thay mới tụ điện hoặc liên hệ với XMN HT Việt Nam qua Holine.
•  Động cơ bị hư hỏng. thay mới hoặc liên hệ với đơn vị cung cấp để tiến hành sửa chữa.
• Đấu nối dây điện sai. xem sơ đồ hướng dẫn từ nhà sản xuất hoặc liên hệ trực tiếp với chúng tôi để được hướng dẫn chi tiết.

Rò rỉ chất lỏng bên trong

• Gioăng làm kín bị mài mòn do tạp chất hoặc hoạt động trong thời gian dài. Có thể thay mới gioăng làm kín và thường xuyên kiểm tra, bảo trì van khoảng 1 tháng 1 lần.
• Vòng đệm bị mòn. Thay thế các vòng đệm.

Rò rỉ chất lỏng bên ngoài

• Miếng đệm mặt bích bị mòn. đóng van và tiến hành thay mới.
• Kết nối lỏng lẻo giữa đường ống và van. Siết chặt các bu lông. Lưu ý không nên dùng thuỷ lực hoặc máy móc có công suất lớn, tránh trường hợp ren bị trờn
• Lắp van bị lệch hoặc có tạp chất giữa hai mặt bích. Cần lau sạch bề mặt van trước khi lắp đặt

Nên sử dụng van bướm điện hay van điện từ

Van điện từ và van bướm điện đều là những sản phẩm có khả năng điều tiết tuyệt vời. và lựa chọn được dòng van phù hợp, khách hàng nên lưu ý về tính chất cũng như môi trường hoạt động của đường ống.

Đối với đường ống có áp lực vừa phải, không gian lắp đặt hẹp hoặc muốn tiết kiệm chi phí lắp đặt thì van bướm điện là lựa chọn hợp lí. Ngoài ra dòng chảy trong hệ thống lắp van bướm hầu như không chịu ảnh hưởng.

Ngược lại, van điện từ khiến áp lực dòng chảy bị giảm đi đáng kể. loại van này chỉ được lắp đặt ở hai trạng thái đóng và mở. ưu điểm của van điện từ là có thể lắp đặt được với hầu hết kích thước và khả năng chịu áp cao.
