Van bướm tay quay

Tóm tắt nội dung: được biết đến là một trong những dòng van được sử dụng phổ biến nhất trên thị trường,   Van bướm tay quay ht vietnamvalve giúp các hệ thống tối ưu được quá trình vận hành sản xuất của mình.

Sản phẩm van bướm tay quay hiện đang được XNK HT Việt Nam nhập khẩu và cung cấp trên toàn quốc. Quý khách có thể liên hệ với chúng tôi qua hotline để được tư vấn trực tiếp và sở hữu sản phẩm với giá thành tốt nhất.

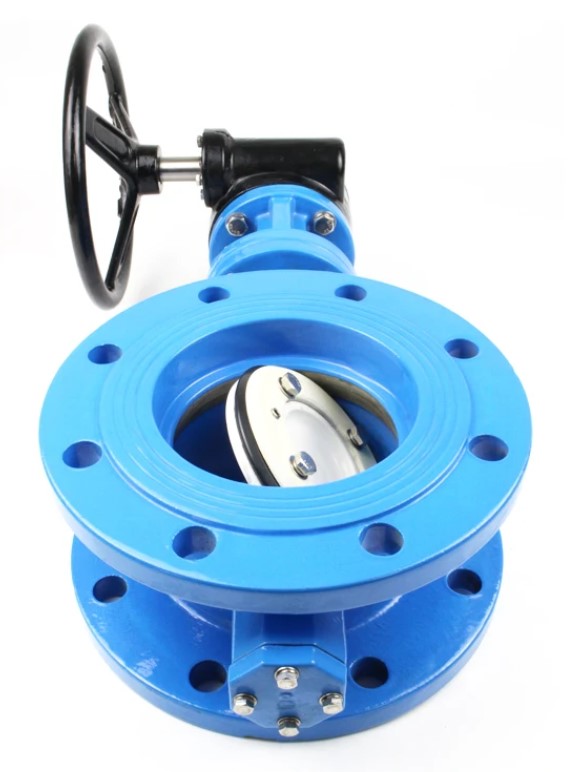

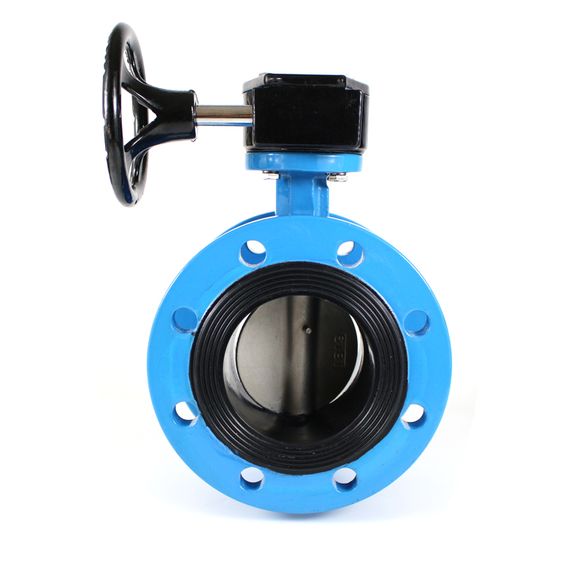

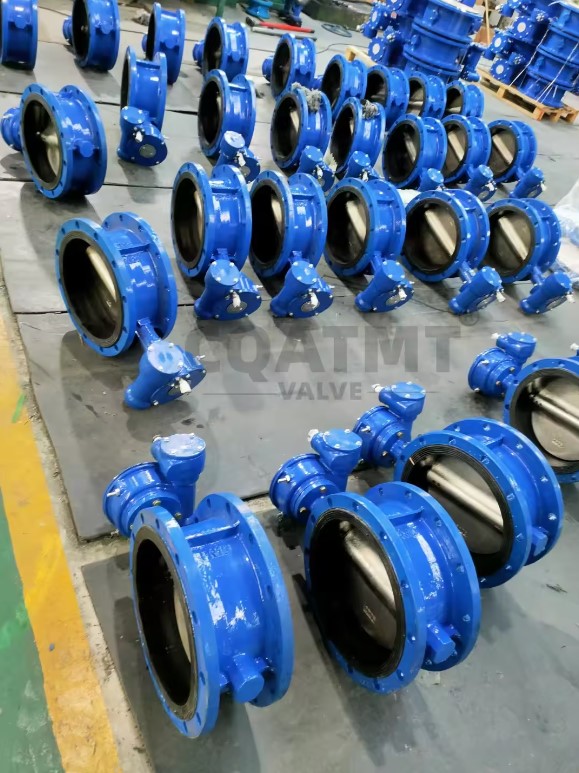

Tổng quan về sản phẩm van bướm tay quay

Van bướm tay quay là gì?

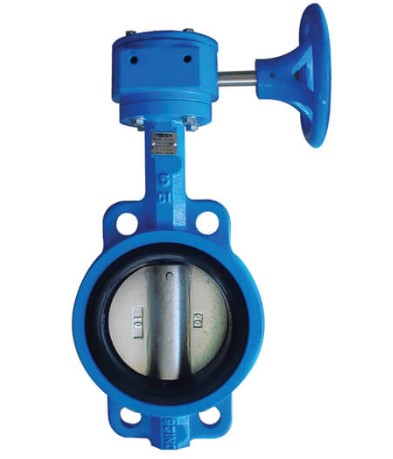

Van bướm tay quay là loại van bướm thông dụng, được thiết kế với bộ điều khiển là tay quay. Van này cũng có nhiều chủng loại vật liệu khác nhau như inox, nhựa, gang và thép.

Trên bộ điều khiển của thân van được lắp một hộp số trợ lực. Tay cầm vô lăng giúp thuận tiện hơn khi sử dụng van và đóng mở dễ dàng hơn. Dòng van này đặc biệt thích hợp với các hệ thống đường ống có kích thước lớn và lưu lượng dòng chảy cao.

Đặc điểm chung

Van bướm tay quay có đa dạng kích thước, từ nhỏ đến lớn. Bộ điều khiển tay quay giúp van đóng mở theo góc 14 độ, thuận tiện cho việc điều tiết và đóng ngắt dòng chảy.

Với thiết kế đóng mở bằng tay quay, van bướm tay quay thường có thời gian mở chậm hơn so với van bướm tay gạt. Cơ cấu này cũng giúp giảm sức lực vận hành cho người sử dụng.

Kích thước và áp suất làm việc

Van bướm tay quay có nhiều kích thước khác nhau, có thể lắp đặt trên các đường ống có đường kính từ 2" đến 20". Áp suất làm việc của van phụ thuộc vào đặc tính của vật liệu cấu tạo nên van:

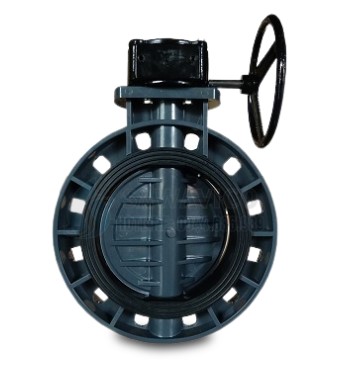

♦ Van bướm tay quay nhựa: Hoạt động ở mức áp suất 10 kgf/cm3

♦ Van bướm tay quay kim loại: Chịu được áp suất lên đến 25 kgf/cm3

Hiện HT Việt Nam đang cung cấp các dòng van bướm tay quay với mức kích thước từ

• Van bướm tay quay DN50
• Van bướm tay quay DN65
• Van bướm tay quay DN80
• Van bướm tay quay DN100
• Van bướm tay quay DN150
• Van bướm tay quay DN200
• Van bướm tay quay DN250
• Van bướm tay quay DN300
• Van bướm tay quay DN350
• Van bướm tay quay DN400

Bảng kích thước Van bướm tay quay

Đặc điểm kỹ thuật của van bướm tay quay

• Chất liệu chế tạo: Thân, Đĩa, Trục: Inox 304 - 316, Nhựa UPVCCPVCPVC, Gang, Thép WCB - A105
• Kích cỡ: DN50 - DN600 (Kích thước đường kính đường ống)
• Nhiệt độ hoạt động: -10 - 253°C (Nhiệt độ môi chất)
• Áp suất làm việc: 10PN, 16PN, 40PN, 25PN hoặc 10 bar, 16 bar, 40 bar, 25 bar (Áp suất mà van chịu được)

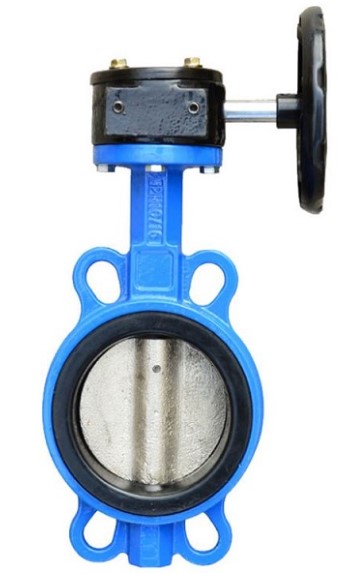

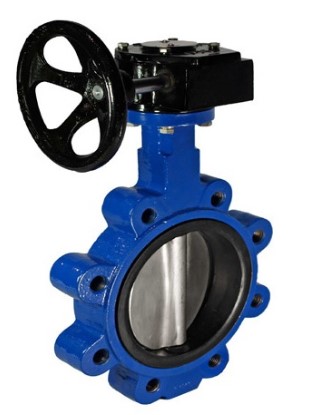

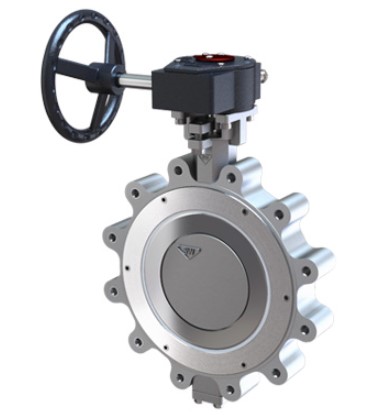

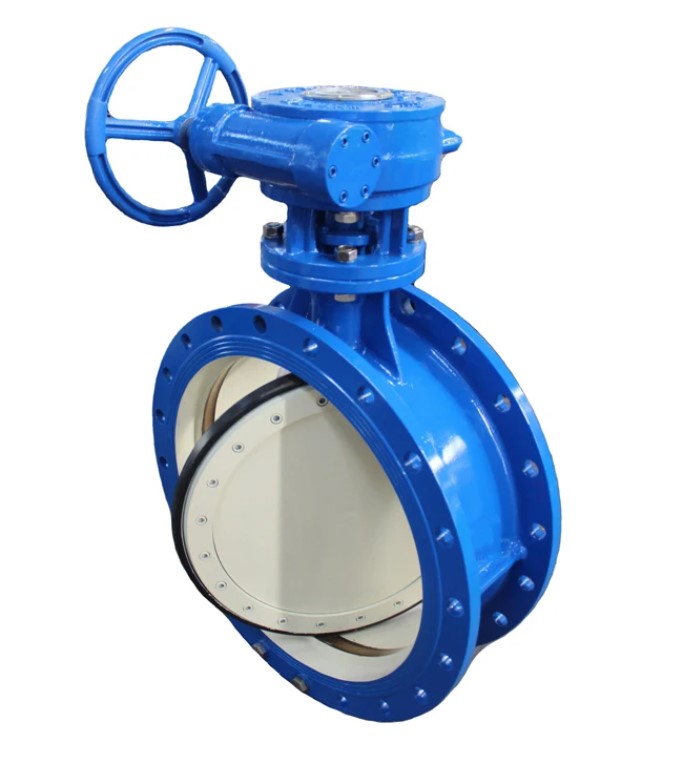

• Kiểu kết nối: Wafer, Tai bích, Mặt bích (Cách van kết nối với đường ống)
• Tiêu chuẩn: BS, JIS, ANSI, DIN (Tiêu chuẩn liên quan đến kiểu kết nối)
• Môi trường hoạt động: Nước sạch, Nước thải, Khí, Hóa chất,... (Nơi van hoạt động hiệu quả)
• Vật liệu gioăng làm kín: EPDM, PTFE, NBR (Vật liệu đặt giữa thân và đĩa van)

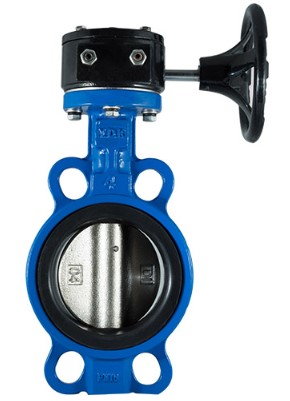

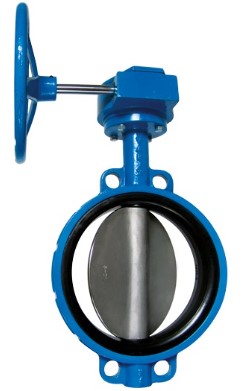

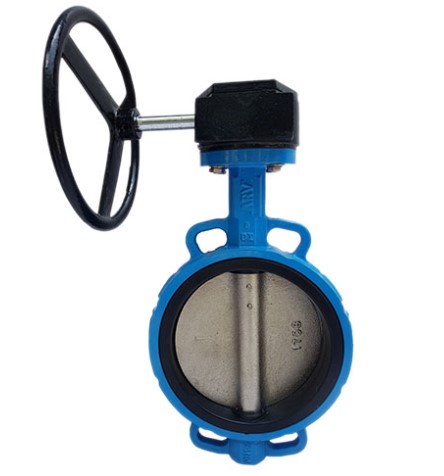

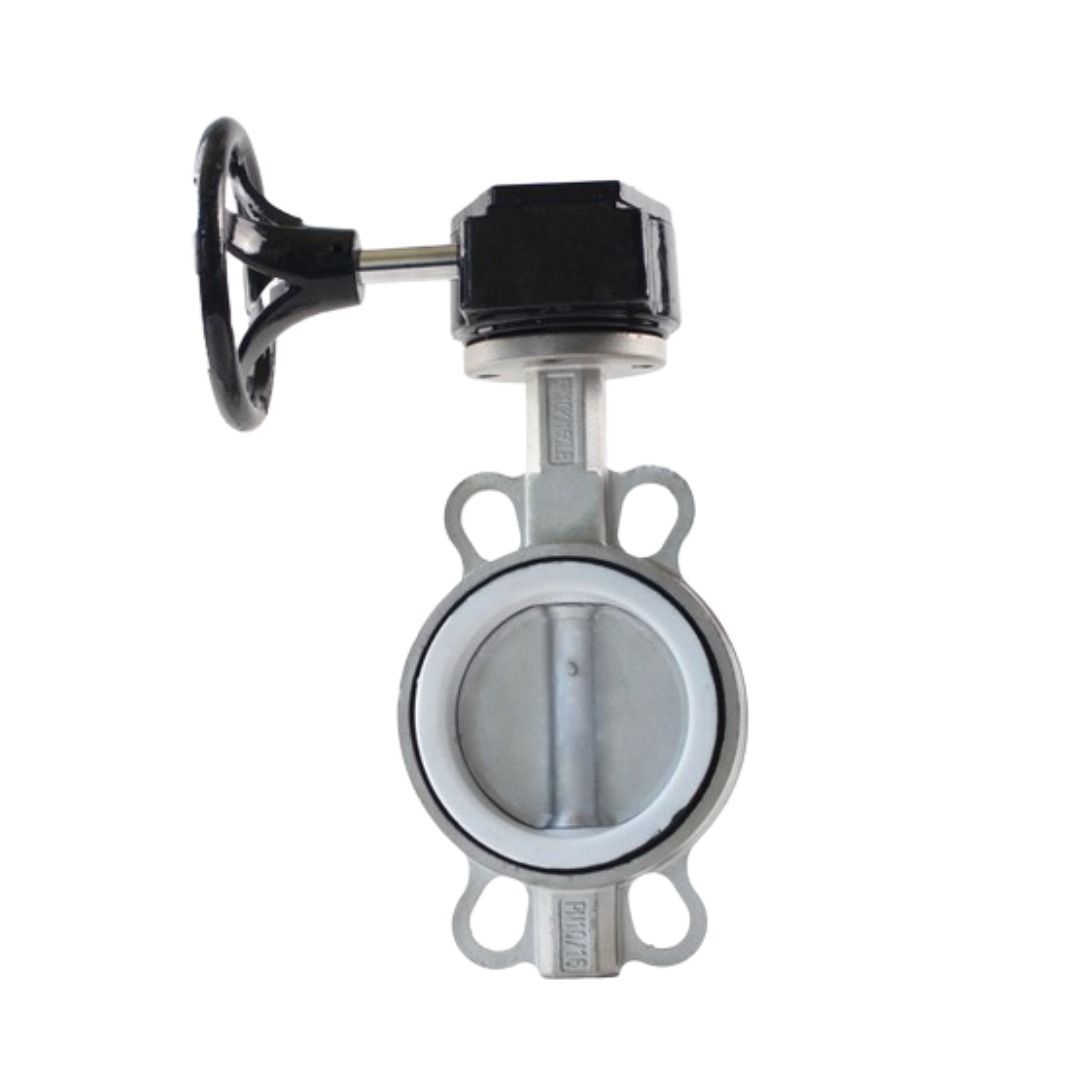

• Hãng sản xuất: YDK, BTL, WONIL, ARV,...
• Xuất xứ: Malaysia, Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc,...

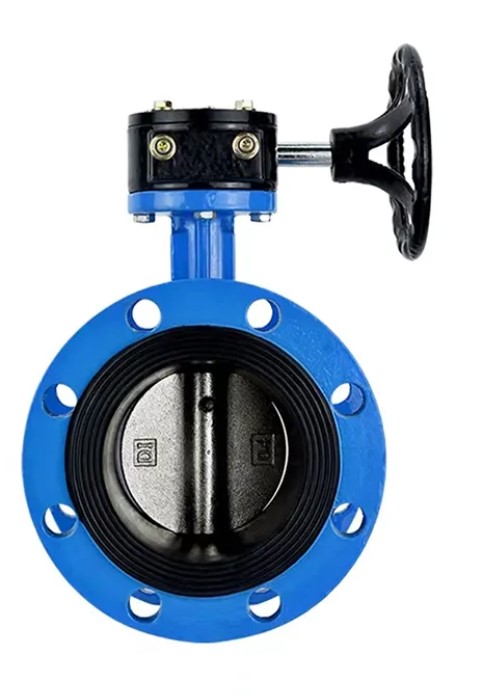

Các loại van bướm tay quay phổ biến

Có rất nhiều loại van bướm được thiết kế để đảm bảo phù hợp với các môi trường, môi chất khác nhau. Mỗi loại đều sẽ có những ưu nhược điểm riêng, tùy theo tính chất môi trường hay các loại môi chất mà sẽ sử dụng các loại van khác nhau để đảm bảo vận hành tốt nhất.

Dưới đây là chi tiết đặc điểm của các dòng van bướm tay quay mà XNK HT Việt Nam đang cung cấp. Quý khách có thể liên hệ với chúng tôi qua hotline để được tư vấn lựa chọnn dòng van phù hợp với hệ thống của mình.

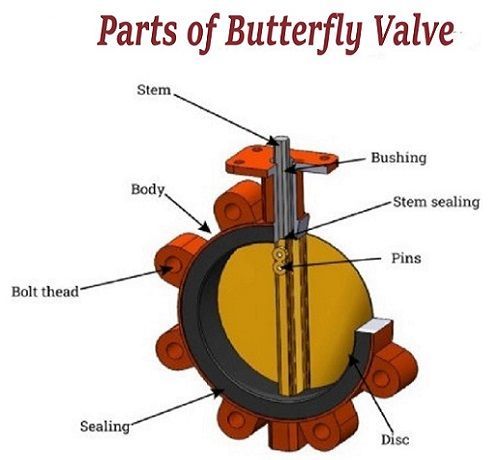

Cấu tạo của van bướm tay quay

Van bướm tay quay là loại van phổ biến dễ nhận biết với đĩa van mở đóng nằm bên trong thân van, được nối với tay quay. Cấu tạo của van tương đối đơn giản, sử dụng các vật liệu quen thuộc, dễ dàng lắp đặt.

♦ Thân van (Body)

Là một phận định hình và bao bọc đĩa van bên trong. Tuỳ vào nhu cầu của từng hệ thống mà thân van được làm từ những vật liệu khác nhau như nhựa, inox, thép, gang. Thân van được cố định trực tiếp vào hệ thống đường ống, có nhiệm vụ bảo vệ đĩa van.

♦ Đĩa van (Disc)

Đĩa van cũng dạng hình tròn, được cố định tại tâm của van nhờ một trục. Trục đi qua giữa đĩa van để tác động quá trình đóng mở. Đĩa van là bộ phận tiếp xúc trực tiếp với dòng chảy nên có thể bị tổn thất do đó nó được chế tạo từ vật liệu có tính chống mài mòn.

♦ Trục (Stern)

Trục thường làm từ kim loại cứng, thiết kế đi qua tâm của thân van và đĩa van, giúp đĩa van xoay theo góc 0-90º. Đây là bộ phận quan trọng giúp kết nối và truyền động từ tay quay tới đĩa van.

♦ Gioăng làm kín (Seal Ring)

Gioăng làm kín nằm giữa thân van và đĩa van, làm từ chất liệu đàn hồi như EPDM, PTFE, Hi EPDM. Góp phần giảm ma sát khi đĩa van xoay và hạn chế rò rỉ lưu chất.

♦ Vòng làm kín (Gasket)

Vòng làm kín có chức năng tương tự gioăng làm kín nhưng kích thước lớn hơn. Được đặt tại thân van và hộp số để hỗ trợ vận hành van nhẹ nhàng.

♦ Hộp số (Box)

Hộp số chứa bộ trợ lực, bộ truyền động gồm các bánh răng liên kết dẫn truyền mô-men đến trục quay. Trên mặt hộp số có bảng tín hiệu hiển thị trạng thái đóng mở của van, giúp người vận hành dễ dàng quan sát.

♦ Tay quay (Handwheel)

Tay quay gồm các thiết bị như trục quay, vô lăng nối với trục bánh răng trong hộp số. Khi vô lăng quay, mô-men được truyền đến đĩa van, kích hoạt chuyển động. Tay quay rất quan trọng có vai trò chủ chốt trong việc điều tiết và kiểm soát dòng chảy.

Cách van bướm tay quay hoạt động

Tương tự van bướm tay gạt, van bướm tay quay điều khiển trục van xoay dựa trên nguyên lý đòn bẩy. Tuy nhiên, van bướm tay quay được hỗ trợ lực thông qua bánh răng trong hộp số, giúp thao tác nhẹ nhàng hơn so với van tay gạt.

Lực mô men truyền từ trục quay qua hộp số xuống trục van. Khi đóng hoàn toàn, đĩa van song song với thân van (góc 0 độ), dòng chảy không thể đi qua.

Để mở van, dùng lực quay vô lăng sang trái hoặc phải (tùy hướng mũi tên). Khi vô lăng không xoay thêm được nữa, đĩa van mở hoàn toàn với thân van tạo thành góc 90 độ.

Lưu lượng dòng chảy đạt 100% khi van mở hoàn toàn, có thể giảm lưu lượng bằng cách xoay vô lăng nhỏ hơn. Đóng van bằng cách xoay vô lăng ngược chiều mở.

Bánh răng liên kết với nhau trong hộp số. Khi tác động lực từ tay quay, mô men quay được truyền qua trục van thông qua các gá. Hộp số có các rãnh dẫn hướng trục van xoay theo hướng vô lăng quay.

Với Nguyên lý hoạt động đơn giản, vận hành dễ dàng, van bướm tay quay có tính ứng dụng rộng rãi, đặc biệt là trong các hệ thống có áp xuất và lưu lượng dòng chảy lớn.

Để sở hữu sản phẩm van bướm tay gạt với chất lượng và giá thành tốt nhất, khách hàng có thể liên hệ với chúng tôii qua hotline để nhận được bảng giá van bướm chi tiết.

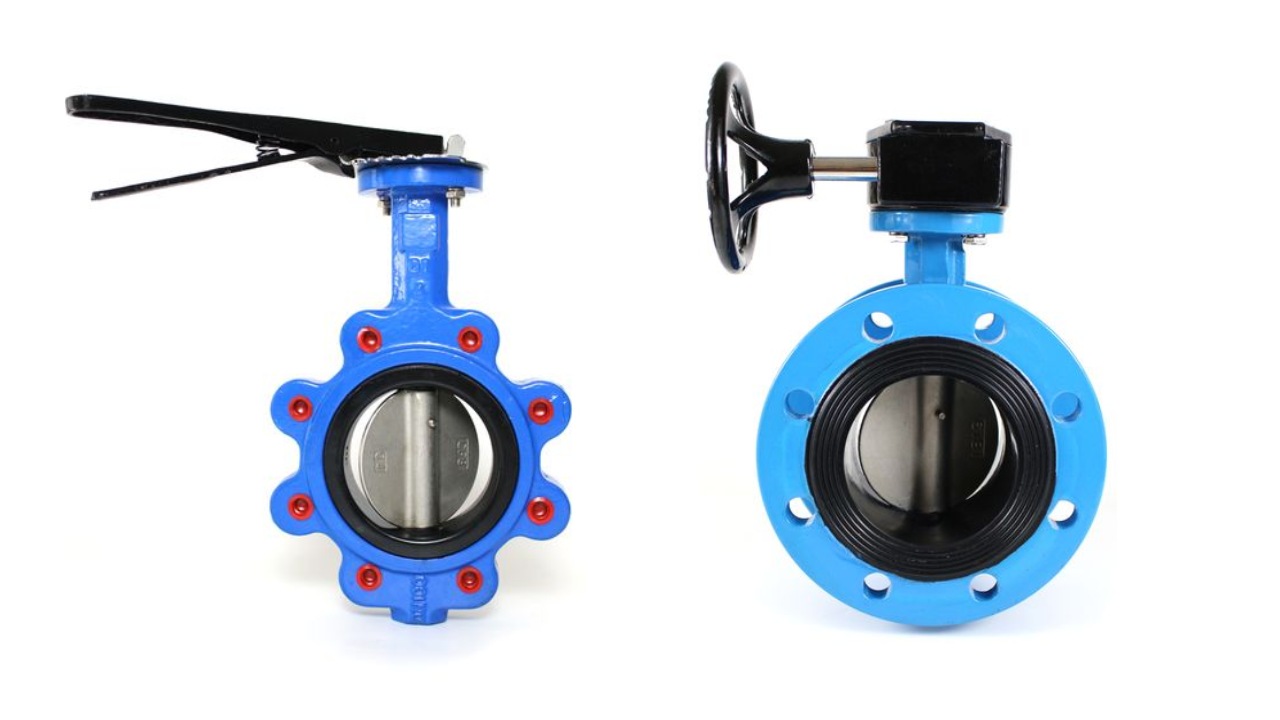

Nên sử dụng van bướm tay quay hay van bướm tay gạt

♦ Điểm tương đồng

Van bướm tay quay và tay gạt có cơ chế hoạt động tương tự, đều là lựa chọn phổ biến trong hệ thống đường ống để điều tiết đóng/mở nguồn nước.

♦ Yếu tố quyết định

Việc lựa chọn giữa hai loại van này phụ thuộc vào nhiều yếu tố của toàn bộ hệ thống:

• Kích thước: Van bướm tay quay thường được sử dụng trong hệ thống đường ống lớn hơn. Trong khi đó, van bướm tay gạt là lựa chọn hợp lí cho các hệ thống đường ống có kích thước trung bình
• Chi phí đầu tư: Tùy thuộc vào ngân sách hệ thống mà người dùng cần cân nhắc. Van bướm tay quay có giá cao hơn van bướm tay gạt.
• Áp suất: Xác định khả năng chịu áp suất của van. Về phân này hai loại van chủ yếu phụ thuộc vào kiểu kết nối. Tuy nhiên với các đường ống có áp suất lớn, van bướm tay quay sẽ là lựa chọn tối ưu hơn.
• Môi chất: Xác định khả năng tương thích của van với chất lưu vận chuyển.
• Vị trí lắp đặt: Cân nhắc không gian, vị trí đặt van trong hệ thống. Van bướm tay quay có thể chiếm nhiều diện tích lắp đặt  hơn.
• Khả năng năng vận hành: van bướm là dòng van có thể tối ưu hoá được khả năng vận hành của hệ thống. Nhưng khách hàng cần lưu ý van bướm tay quay đóng mở chậm hơn van bướm tay gạt.

Quyết định lựa chọn van bướm tay quay hay tay gạt cần được cân nhắc kỹ lưỡng, đòi hỏi chuyên môn kỹ thuật để đánh giá các yếu tố liên quan. Cần có sự tư vấn từ các kỹ sư hoặc chuyên gia để đưa ra lựa chọn tối ưu nhất cho hệ thống cụ thể.

Những ưu điểm và hạn chế của van bướm tay quay

Ưu điểm

• Cấu tạo đơn giản, dễ vận hành Phù hợp lắp đặt cho nhiều hệ thống đường ống khác nhau.
• Chi phí thấp, Tiết kiệm cả về lắp đặt lẫn vận hành, phù hợp với các hệ thống đường ống phổ biến.
• Van được Ứng dụng đa dạng, thích hợp với nhiều loại môi chất như khí, chất thải, nước sạch; tuy nhiên, cần lựa chọn vật liệu phù hợp.
• Van bướm tay quay giúp Tiết kiệm không gian, Kích thước nhỏ gọn, thích hợp lắp đặt ở những vị trí khó tiếp cận.
• Do phổ biến rộng rãi, các phụ kiện thay thế dễ tìm và có thể được thay thế riêng lẻ mà không cần thay toàn bộ van.
• Thiết kế tay quay vô lăng công thêm bộ trợ lực giúp việc vận hành đơn giản và không tốn nhiều sức.
• Điều tiết lưu lượng ổn định Giúp kiểm soát tốc độ dòng chảy qua ống, đáp ứng nhu cầu hệ thống.
• Kích thước đa dạng Phù hợp với đường ống có kích thước lên đến DN50 trở lên. Đặc biệt, van bướm tay quay có thể sử dụng cho các hệ thống có kích thước lên tới DN600
• Van được chế tạo đạt Tiêu chuẩn quốc tế đạt chất lượng cao. Khách hàng hoàn toàn có thể yên tâm sử dụng sản phẩm.
• Dễ dàngh bảo dưỡng: Thời gian sửa chữa không đáng kể, vệ sinh, làm sạch và bảo dưỡng cũng đơn giản.
• Được nhập khẩu trực tiếp bởi HT Việt Nam đảm bảo hàng chính hãng và giá thành luôn ở mức cạnh tranh nhất.

Nhược điểm

• Vận hành thủ công: gây mất thời gian và công sức trong các hệ thống lớn với số lượng van nhiều. Khách hàng có thể cân nhắc sử dụng các dòng van tự động như  van bướm điều khiển bằng khí nén hay  van bướm điều khiển bằng điện .
• Không có mức kích thước với hệ thống đường ống nhỏ dưới DN50
• Độ bền của van bướm tay quay kém hơn các dòng van khác do đĩa van và gioăng làm kín chịu ảnh hưởng trực tiếp từ dòng chảy.
• Lưu lượng dòng chảy bị hạn chế Do đĩa van nằm trong hệ thống, nên trong trạng thái mở hoàn toàn, lưu lượng dòng chảy không đạt được 100% do vật cản của đĩa van.

Sử dụng van bướm tay quay hiệu quả và an toàn

Quá trình vận hành và sử dụng van bướm tay quay hiệu quả cần tuân thủ nhiều lưu ý nhằm đảm bảo thiết bị hoạt động ổn định, tránh sự cố. Dưới đây là những lưu ý tới từ chuyên viên của HT khi sử dụng sản phẩm.

Mọi thiết bị máy móc đều có thể phát sinh lỗi trong quá trình vận hành. Đối với van bướm tay quay, sẽ có một số lỗi điển hình như sau:

♦ Lỗi 1: Tay quay không hoạt động hoặc khó xoay

Nguyên nhân: Do khe hở tại rãnh ren trong tay quay không khớp với trục van, hoặc bụi bẩn bám vào tay quay

Cách khắc phục: Tháo lắp lại tay quay hoặc vệ sinh, tra dầu nếu có bụi bẩn

♦ Lỗi 2: Thiếu dầu nhớt bôi trơn

Nguyên nhân: Thiếu dầu nhớt gây tiếng ồn và làm ảnh hưởng đến hoạt động của trục van, tay quay và đĩa van

Cách khắc phục: Tra dầu nhớt định kỳ để van hoạt động trơn tru

♦ Lỗi 3: Có rác, tạp chất trong hệ thống đường ống

Nguyên nhân: Hệ thống đường ống không được vệ sinh thường xuyên, dẫn tới rác, tạp chất bám vào đĩa van, ảnh hưởng đến góc quay và khả năng đóng/mở hoàn toàn

Cách khắc phục: Vệ sinh hệ thống đường ống định kỳ

♦ Lỗi 4: Lỗi gioăng làm kín

Nguyên nhân: Gioăng cao su bị mài mòn hoặc giãn nở theo thời gian, mất tính đàn hồi, gây rò rỉ

Cách khắc phục: Thay mới gioăng làm kín

♦ Lỗi 5: Siết bulong hoặc đai ốc chưa chặt

Nguyên nhân: Siết không đủ lực, gây rò rỉ lưu chất

Cách khắc phục: Kiểm tra và siết chặt đai ốc, bulong

♦ Lỗi 6: Vòng làm kín biến dạng

Nguyên nhân: Lắp đặt không chính xác hoặc đĩa van ma sát với van ngoài góc mở phù hợp

Cách khắc phục: Thay mới vòng làm kín

Khi xảy ra sự cố, khách hàng nên dừng hoạt động của hệ thống ngay lập tức để đảm bảo an toàn. Hãy gọi tới nhà cung cấp để có biện pháp khắc phục kịp thời.

Ngoài ra, đội ngũ nhân viên của HT Việt Nam luôn hỗ trợ quý khách nếu có bất kỹ vấn đề nào về sản phẩm. Liên hệ ngay với chúng tôi qua hotline để được hỗ trợ kịp thời.

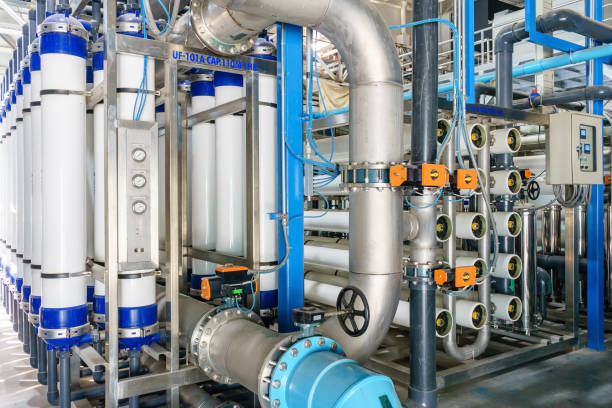

ứng dụng van bướm tay quay trong công nghiệp

Van bướm tay quay sở hữu nhiều ưu điểm như, điều tiết dòng chảy ổn định, đóng mở nhanh, chi phí lắp đặt thấp, độ bền cao, vận hành nhẹ nhàng

Do đó, van bướm tay quay được ưu tiên sử dụng trong nhiều hệ thống đường ống khác nhau, từ các đường ống nhỏ trong hộ gia đình đến các hệ thống đường ống lớn trong nhà máy.

• Hệ thống cấp và thoát nước
• Hệ thống thủy điện
• Hệ thống sản xuất nước đóng chai, nước ngọt, sữa, nước khoáng
• Hệ thống dẫn dầu và cung cấp nguyên liệu
• Hệ thống tàu biển
• Hệ thống dẫn dầu, khí nén dễ cháy

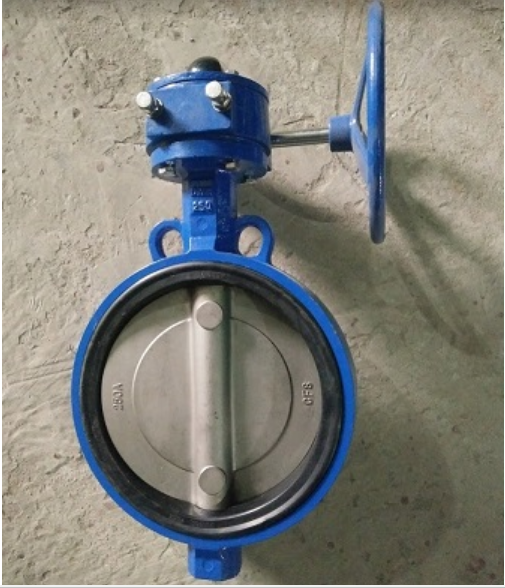

Lắp đặt và bảo trì van bướm tay quay đúng kỹ thuật

Lưu Ý Khi Lắp Đặt

• Để đảm bảo thiết bị hoạt động chính xác, an toàn và hiệu quả, khi lắp đặt và vận hành van bướm tay quay, cần lưu ý các vấn đề sau:
• Chọn đúng kích thước phù hợp với yêu cầu hệ thống.
• Kiểm tra và vệ sinh van thường xuyên để đảm bảo hoạt động tốt.
• Khoảng cách giữa hai mặt bích phải vừa đủ để tránh làm biến dạng miếng đệm.
• Nếu van bướm được lắp đặt tại cửa ra của bơm ly tâm, nên đặt tại vị trí cút nối
• Không sử dụng van để điều tiết dòng chảy liên tục, vì có thể làm mòn cánh van.
• Lắp thêm đệm làm kín để tăng độ kín khít.
• Lắp đặt van ngang đối với môi trường dạng bột hoặc bùn.
• Tra dầu vào các chốt bulông và đai ốc.
• Siết chặt bu lông theo mặt phẳng, theo đúng chiều và kích thước. Bu lông lỏng sẽ khiến van hoạt động không hiệu quả, rò rỉ chất lỏng, thậm chí gây nguy hiểm cho người sử dụng.
• Van bướm tay quay có độ bền khá cao và ít xảy ra sự cố. tuy nhiên người dùng vẫn cần kiểm tra các bộ phận chuyển động ít nhất 1 tháng 1 lần.

Hướng Dẫn Lắp Đặt

• Đóng hoàn toàn van trước khi lắp đặt.
• Đo khoảng cách giữa hai đầu ống cần nối, có thể để dư 1-2cm.
• Nới ống và làm sạch các đầu ống cùng chỗ nối.
• Đặt van vào và cố định tạm thời bằng bulông và đai ốc.
• Kiểm tra độ kẹt bằng cách đóng mở van nhiều lần.
• Vệ sinh van, tra dầu vào trục van và kiểm tra vòng đệm và đĩa van.
• Điều chỉnh van cân đối, xiết chặt bulông và thử vận hành nhẹ nhàng.
