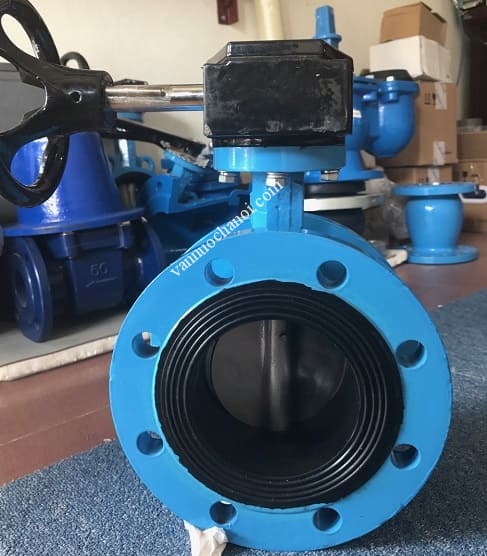

Van bướm mặt bích

Van bướm mặt bích

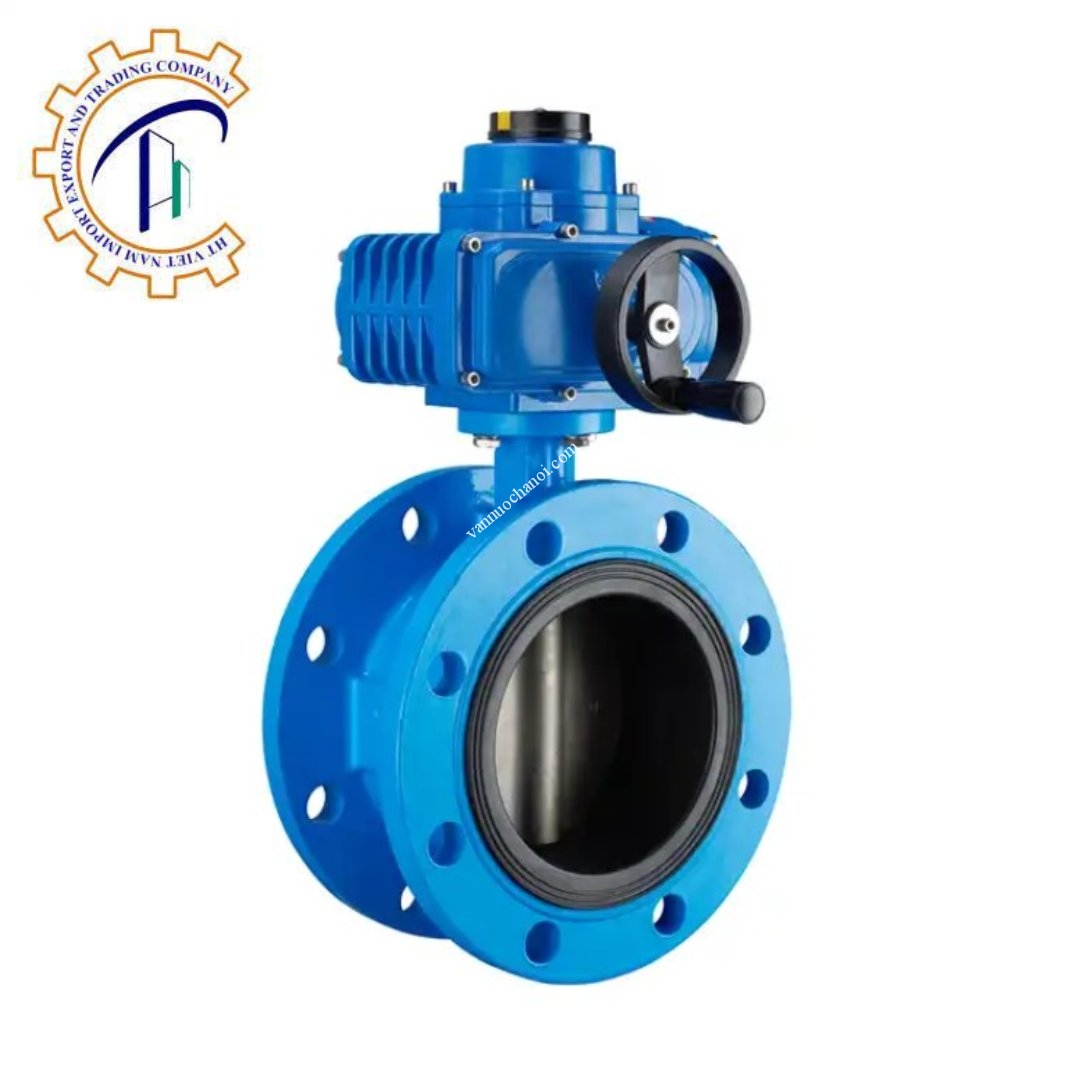

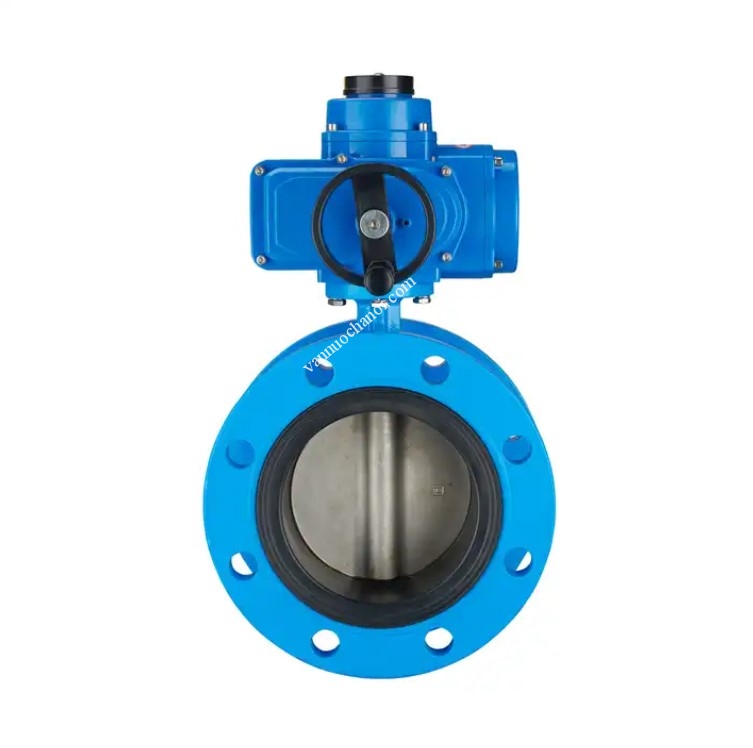

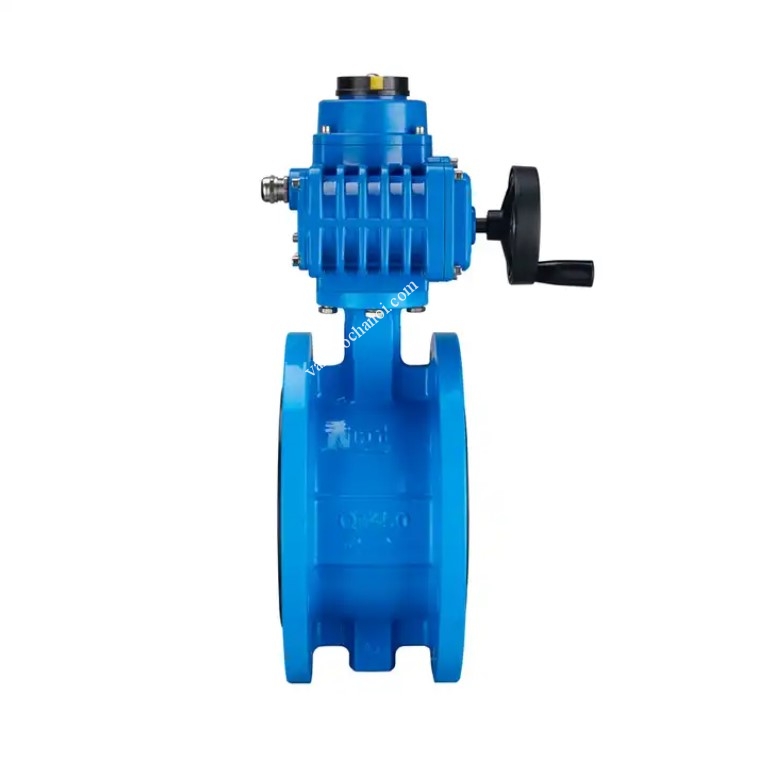

van-buom-mat-bich - ảnh nhỏ  1 van-buom-mat-bich - ảnh nhỏ 2 van-buom-mat-bich - ảnh nhỏ 3 van-buom-mat-bich - ảnh nhỏ 4

Van bướm mặt bích

Đánh giá 1 lượt đánh giá

10.000 VND

Thông số kỹ thuật:

  • Kích thước: DN50, DN65, DN80, DN100, DN125, DN150,..., DN1500.
  • Chất liệu: Gang, thép, inox.
  • Kiểu vận hành: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
  • Phương pháp lắp đặt: Lắp bích.
  • Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI.
  • Nhiệt độ làm việc: 0 ~ 250 độ C.
  • Áp lực làm việc: PN10, PN16, PN25,...
  • Môi trường làm việc: Nước, khí nén, hơi,...
  • Thương hiệu sản xuất: Samwoo, AUT, Wonil,... Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia,...
  • Bảo hành: 12 tháng




Tóm tắt nội dung: van bướm là sản phẩm mang nhiều ưu điểm. sản phẩm này hiện đang được nhập khẩu và phân phối chính hãng bởi công ty TNHH TM&XNK HT Việt Nam. với nhiều năm kinh nghiệm trong nghành đường ống. chúng tôi rất hân hạnh được đồng hành cùng khách hàng trong nhiều dự án sắp tới.



Nội dung bài viết bao gồm chi tiết về sản phẩm và những điều bạn cần biết trước khi sử dụng van bướm mặt bích. Mọi thắc mắc và yêu cầu xin vui lòng liên hệ hotline để được tư vấn miễn phí.



Van bướm mặt bích là gì?



Van bướm mặt bích (Flanged Butterfly Valve) là một loại van đóng mở theo góc một phần tư quanh một trục cố định. Kết nối mặt bích giúp van bướm hoạt động ổn định trong các hế thống áp lực cao, đồng thời chống rò rỉ. về cơ bản van bướm mặt bích được sử dụng để điều tiết chất lỏng trong ống.



Van bướm mặt bích được thiết kế tối ưu để phù hợp với nhiều hệ thống, đặc biệt là trong không gian hẹp. với công nghệ ngày càng hiện đại, hệ thống đường ống trở nên phức tạp thì van bướm đặc biệt phù hợp đối với các công trình muồn tiết kiệm không gian và chi phí.

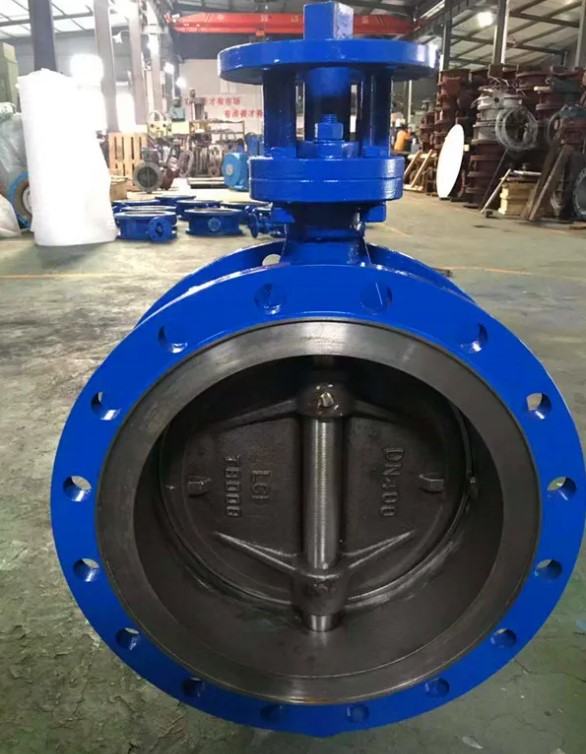

van_buom_mat_bich_2



Ngoài ra, van bướm mặt bích hiện nay còn được chế tạo với đa dạng chất liệu và mẫu mã khác nhau nhằm có thể đáp ứng được với hầu hết mọi điều kiện làm việc trong từng hệ thống khác nhau. Bên cạnh đó, việc sử dụng bộ điều khiển cho dòng van này cũng rất đa dạng, ví dụ như tay quay hoặc tay gạt hay các bạn cũng có thể lựa chọn bộ điều khiển điện hoặc bộ điều khiển khí nén.



Ưu điểm của van bướm mặt bích



Van bướm mặt bích là một trong những dòng van công nghiệp được ứng dụng nhiều nhất tại thị trường đường ống. vậy bạn có biết tại sao nó được ưa chuộng đến vậy? hãy tiếp tục cùng chúng tôi để tìm hiểu nhé.



Khả năng bịt kín cao


Van bướm mặt bích được thiết kế để có thể chịu được mức áp lực tối đa trong cả các hệ thống hơi nóng hay khí nén. Đĩa van được thiết kế khớp với gioăng các su hoặc kim loại, nhờ đó mà khả năng chống rò của van được tăng lên đáng kể.



Một điểm cộng khác đó chính là kết nối mặt bích. Đây là kiểu kết nối chỉ được thấy trong các đường ống có áp lực cao. khi lắp đặt người ta sẽ bổ sung thêm vòng đệm và các bu lông xung quanh, qua đó nâng cao hiệu quả bịt kín của van bướm mặt bích. Một số dòng van bướm mặt bích đặc biệt còn được áp dụng để điều tiết áp lực trong buồng chân không hoặc trong nghành chế tạo tên lửa.



Một nghiên cứu của Viện Nghiên cứu Công nghệ Đức (Fraunhofer Institute for Chemical Technology) đã chỉ ra rằng van bướm mặt bích có thể chịu được áp suất lên đến 16 bar và phạm vi nhiệt độ từ -40 đến 200 độ C. Điều này cho thấy khả năng bịt kín của van bướm mặt bích là rất tốt, phù hợp với nhiều ứng dụng trong các ngành công nghiệp như hóa chất, dầu khí, năng lượng, xử lý nước và nhiều ngành khác.



Chịu được nhiệt độ cao


Đối với các ứng dụng nhiệt độ cao, hoạt động của van bướm mặt bích chịu ảnh hưởng bởi chất liệu chế tạo gioăng làm kín. Các gioăng này được lắp đặt tại các vị trí kết nối của hai mặt bích và đĩa van. hãy cùng xem ảnh hưởng của chất liệu chế tạo gioăng đối với nhiệt độ hoạt động của van bướm mặt bích nhé.



Vòng đệm cao su


Vòng đệm cao su là một phần quan trọng trong việc giữ cho van bướm mặt bích luôn kín khít. Chúng được làm từ các loại cao su chịu được nhiệt độ và áp suất cao như teflon hay PTFE. Phạm vị hoạt động của van bướm mặt bích gioăng cao su rơi vào khoảng 80 – 90 độ C. chúng thường được ứng dụng trong các đường ống vận chuyển hóa chất ăn mòn.



Vòng đệm kim loại


Ngoài gioăng cao su, van bướm mặt bích còn có thể được trang bị vòng đệm kim loại. Vòng đệm này được làm từ các loại kim loại chịu được nhiệt độ và áp suất cao như thép không gỉ, graphite hay chì. Van bướm mặt bích gioăng kim loại có thể chịu được mức nhiệt lên tới 200 độ C. với khả năng bịt kín và độ bền cao, dòng van này được áp dụng trong các hệ thống vận chuyển nước nòng hay lò hơi.



Kết nối chắc chắn


Van bướm mặt bích được kết nối với đường ống bằng hai đầu mặt bích. chúng được liên kết với nhau bằng nhiều bu lông, tạo nên sự chắc chắn và đáng tin cậy cho các ứng dụng nhiệt độ cao. Điều này giúp van có thể chịu được áp lực cao và vận hành ổn định trong thời gian dài.



Ngoài ra, việc sử dụng mặt bích cũng giúp cho việc lắp đặt và tháo lắp van trở nên dễ dàng hơn. Khi cần thay thế hoặc bảo trì van, chỉ cần tháo rời các bu lông và mặt bích, mà không cần phải cắt. Điều này giúp tiết kiệm thời gian và chi phí cho việc bảo trì van bướm mặt bích.



Kích thước nhỏ gọn


Van bướm mặt bích được thiết kế đơn giản và có rất ít chi tiết, điều này giúp van trở nên gọn nhẹ, dễ dàng vận chuyển và lắp đặt. Kích thước van được sản xuất theo tiêu chuẩn quốc tế, tương thích với mọi kích thước đường ống. Điều này cũng giúp cho việc sửa chữa và thay thế van trở nên đơn giản hơn.



Van bướm mặt bích phù hợp với đường ống có kích thước từ vừa đến nhỏ và có thể được lắp đặt tại những đường ống có kích thước lớn mà không gây cản trở cho luồng chảy của lưu chất. van bướm thích hợp cho các hệ thống vận chuyển chất lỏng bởi những lợi ích của kích thước lớn mang lại.



Cấu trúc đơn giản, dễ vận hành và tháo lắp


Van bướm mặt bích có cấu trúc đơn giản, dễ vận hành và tháo lắp. người dùng có thể dễ dàng thao tác đóng mở van mà không tốn quá nhiều sức lực. Đối với các đường ống có kích thước lớn, van có thể được trang bị hộp số để giảm sức lao động của nhân công.



Với cấu trúc đơn giản và ít bộ phận chuyển động, van bướm mặt bích cũng ít gặp sự cố và dễ dàng thay thế khi xảy ra sự cố. vì vậy sử dụng van bướm là giải pháp hiệu quả cho các công trình muốn tiết kiệm chi phí.



Đóng mở nhanh, mô men xoắn nhỏ


Thiết kế đĩa van dạng tròn quay quanh một trục trung tâm giúp van bướm mặt bích cân bằng áp lực và giảm lực mô men xoắn khi vận hành van. Van bướm mặt bích còn có khả năng đóng mở nhanh, chỉ cần xoay đĩa van 90 độ là có thể đóng hoặc mở van. Điều này giúp cho việc điều tiết dòng chảy của lưu chất trở nên dễ dàng và nhanh chóng.



Đặc tính dòng chảy không thay đổi


Van bướm mặt bích có đĩa van dạng dẹp. khi van mở hoàn toàn, đĩa van hầu như không làm thay đổi tính chất của dòng. Điều này rất quan trọng trong các ngành công nghiệp như xử lý nước, nơi mà việc duy trì dòng chảy ổn định là điều cần thiết.



Dễ dàng thay thế khi xảy ra sự cố


van bướm mặt bích có ít chi tiết nên rất dễ dàng thay thế khi xảy ra sự cố. Thay vì phải tháo rời toàn bộ van, chỉ cần thay thế đĩa van hoặc gioăng làm kín là có thể khắc phục sự cố. tiết kiệm được đáng kể thời gian và chi phí bảo trì.



Mặt bích được chế tạo theo tiêu chuẩn quốc tế


Mặt bích của van bướm mặt bích được chế tạo theo tiêu chuẩn quốc tế, đảm bảo độ bền khi sử dụng trong nhiều điều kiện môi trường khác nhau. giúp cho van bướm mặt bích có thể hoạt động hiệu quả trong môi trường có nhiều yếu tố ăn mòn, hay nhiệt độ và áp suất cao.



van_buom_dong_tam_mat_bich



Hạn chế khi sử dụng van bướm mặt bích



Khả năng kiểm soát dòng chảy hạn chế


Van bướm có khả năng điều tiết tốt nhưng đối với các hệ thống yêu cầu khả năng kiểm soát dòng chảy chính xác như vận chuyển chất hoá học hay dược phẩm thì van bướm mặt bích lại cho thấy hạn chế lớn.



Dễ bị tắc nghẽn


Cách thiết kế của van bướm khiến đĩa van luôn phải chịu áp lực từ dòng chảy mà còn có thể gây tắc van hoặc gỉ nước. điều này đặc biệt quan trọng đối với các lưu chất chứa nhiều cặn bẩn.



Gây ảnh hưởng tới dòng chảy


Việc sử dụng van bướm trong trạng thái đóng mở không hoàn toàn có thể khiến dỏng chảy bị giảm áp và tạo bọt nước. hơn nữa điều này còn là nguyên nhân chính khiến đĩa van bị mài mòn, giảm đáng kể tuổi thọ van.



Bảng tra kích thước van bướm mặt bích





DN

L

D

D1

D2

b

Z * ¢ d

H

50

108

165

125

100

20

4 * ¢ 18

157

65

112

185

145

120

20

4 * ¢ 18

198

80

127

195

160

135

22

4 * ¢ 18

265

100

127

220

180

158

22

8 * ¢ 18

380

150

140

285

240

212

24

8 * ¢ 23

580

200

152

340

295

266

26

8 * ¢ 23

692

250

165

390

350

320

28

12 * ¢ 23

750

300

178

440

400

368

30

12 * ¢ 23

960

350

190

505

460

430

32

16 * ¢ 23

1035

400

216

565

515

482

32

16 * ¢ 25

1185

450

222

615

565

532

34

20 * ¢ 25

1270

500

229

670

620

585

36

20 * ¢ 25

1340

600

267

780

725

685

40

20 * ¢ 30

1645

700

292

895

840

800

44

24 * ¢ 30

1785

800

318

1010

950

905

46

24 * ¢ 34

1915

900

330

1110

1050

1005

50

28 * ¢ 34

2044

1000

410

1220

1160

1115

56

28 * ¢ 34

2174



Đặc điểm cấu tạo của van bướm mặt bích



Cấu tạo Chất liệu Công dụng Hình ảnh thực

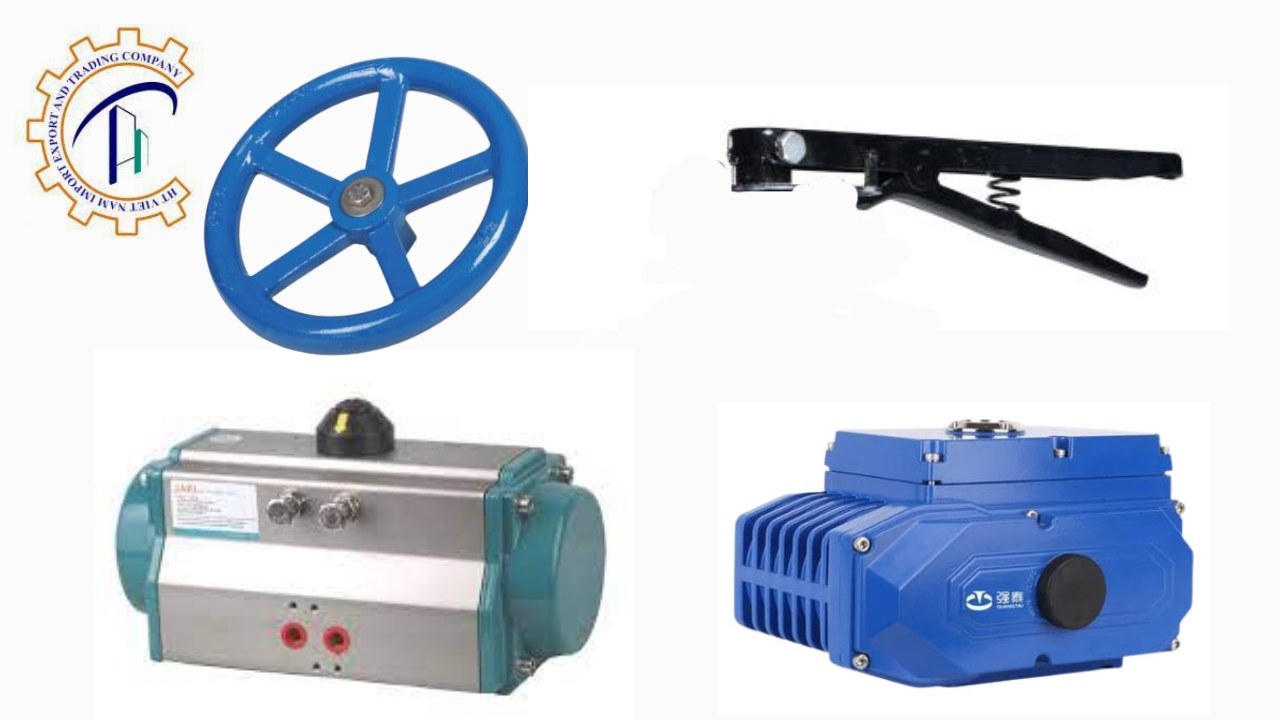

Bộ điều khiển

Tay gạt, tay quay: inox, thép.

Bộ điều khiển điện: inox 304, inox 316.

Bộ điều khiển khí nén: hợp kim nhôm.

Nhận lực tác động từ bên ngoài và truyền tới các bộ phận dẫn động khác để thực hiện hoạt động đóng mở van. bo-dieu-khien-van

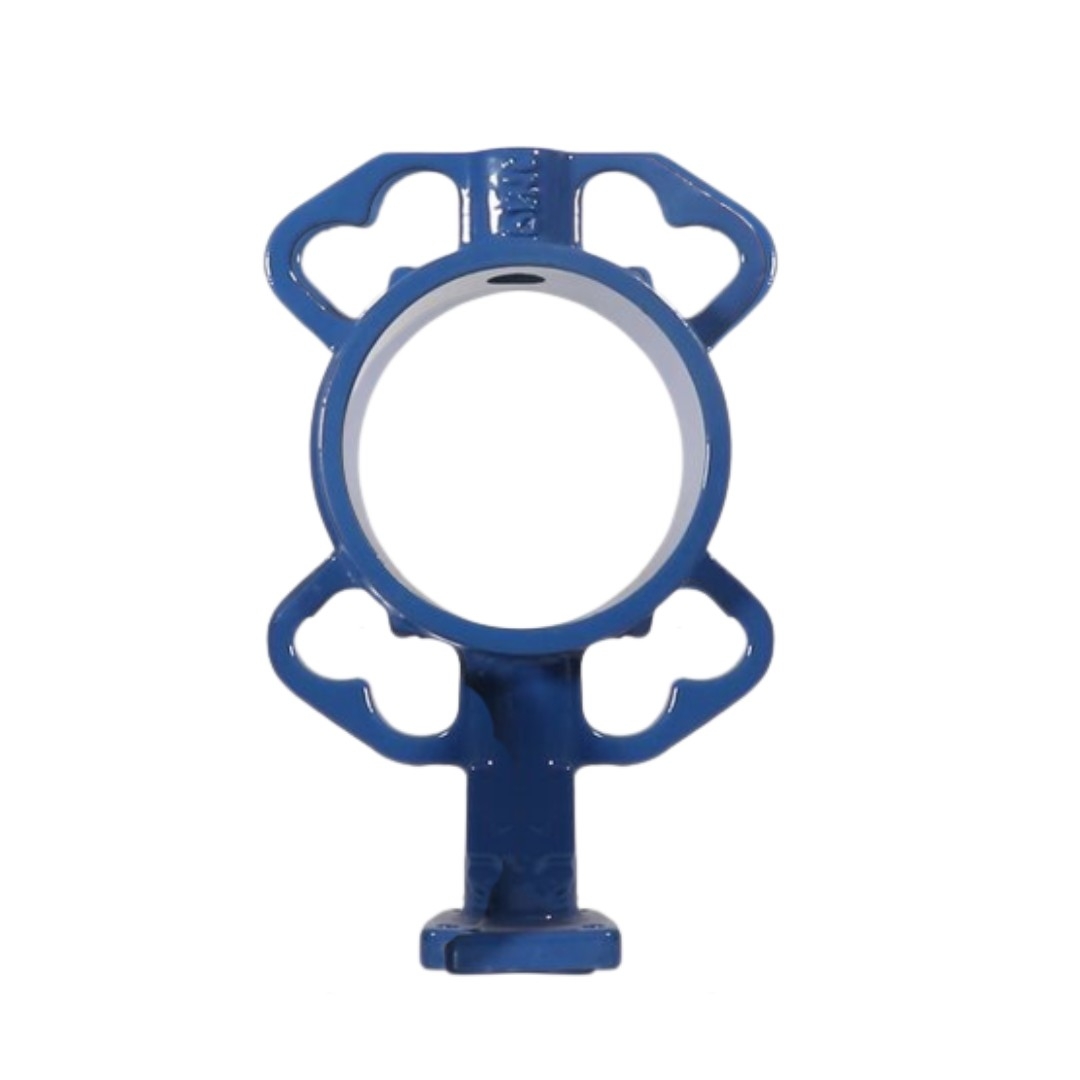

Thân van Gang, inox, thép. Kết nối và bảo vệ các bộ phận bên trong. than-van-buom

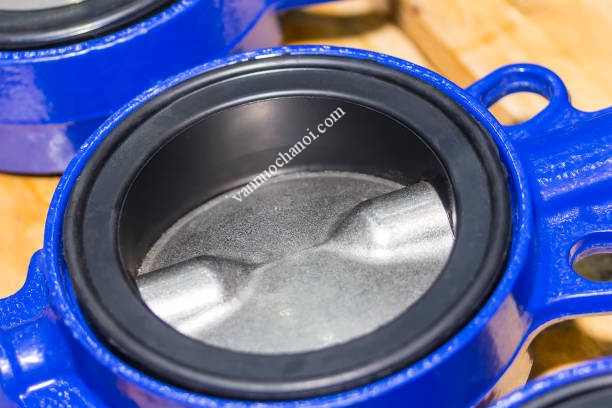

Đĩa van  Inox, thép. Xoay theo góc 0 – 90 độ để đóng mở van van-buom-gang.

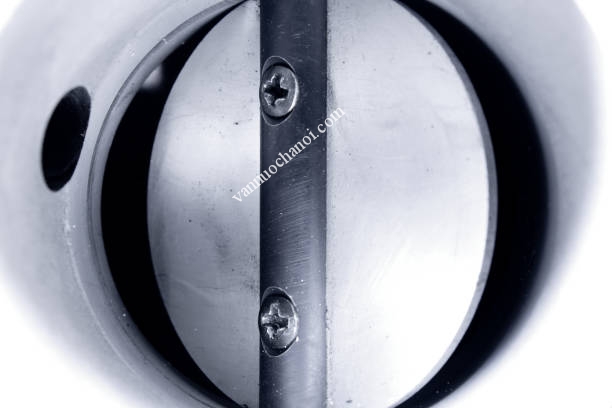

Trục van Inox, thép. Kết nối và truyền động. van-buom-dien-la-gi
Gioăng inox, cao su. Chống rò rỉ. gioang-van-buom
Mặt bích Gang, inox tiêu chuẩn JIS, BS, DIN. Kết nối với đường ống. e86a09e5380faf7f3bd1794317ff4677

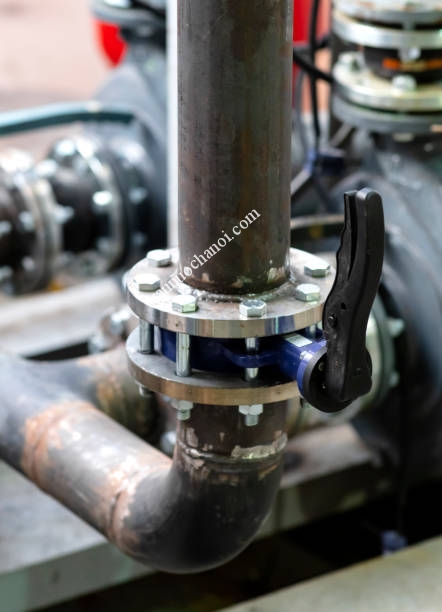

Phạm vi ứng dụng của van bướm mặt bích



Van bướm mặt bích điều chỉnh dòng chảy với độ mô moen xoắn thấp. với giá thành rẻ và trọng lượng nhẹ thì đây là loại van được ưa chuộng trong nhiều hệ thống. van bướm có thể sử dụng trong một loạt các ứng dụng có lưu lượng lớn và vận chuyển chất dạng sệt.

dưới đây là một số ứng dụng phổ biến của van bướm mặt bích.

  • Hệ thống làm mát, điều hoà nhiệt độ.
  • Hệ thống khí nén, khí đốt.
  • Nông nghiệp, chế biến thực phẩm, đồ uống.
  • Phòng cháy chữa cháy.
  • Các ứng dụng hơi nước, áp suất và nhiệt độ cao.
  • Vận chuyển bùn, dầu, hoá chất.



ung_dung_cua_van_buom_mat_bich



Quy trình lắp đặt van bướm mặt bích



kiểm tra trước khi lắp đặt


  1. Van có thể lắp đặt theo bất kì hướng nào nhưng tốt nhất nên lắp van theo chiều thẳng đứng.
  2. Đối với các ứng dụng vận chuyển bùn, chất thải mỏ, bột, xi măng nên lắp van sao cho trục van vuông góc với đường ống theo chiều từ trên xuống.
  3. Gắn bộ truyền động vào van trước khi tiến hành lắp đặt.
  4. Xác minh kích thước, ren, chiều dài bu lông, tính chất đường ống và áp lực làm việc.
  5. Không lắp van tại các vị trí đầu nguồn hay khuỷu ống. bởi áp suất tại đây có thể gây ảnh hưởng tới quá trình hoạt động của van.

hướng dẫn lắp đặt van bướm mặt bích


  1. Đảm bảo đường ống sạch sẽ trước khi lắp đặt. tránh các tạp chất có thể gây rò rỉ.
  2. Căn chỉnh chính xác mặt bích ống nối trước khi lắp đặt van. Tạo đủ khoảng cách giữa các mặt bích ống, để thân van nằm giữa mà không tiếp xúc với bề mặt mặt bích.
  3. Kiểm tra đĩa van, nên đặt ở mức mở 10% để tránh bị kẹt vào gioăng.
  4. Cân chỉnh sao cho các lỗ bu lông của đường ống và van khớp với nhau.
  5. Chú ý trong quá trình lắp đặt, luôn phải nâng van để tránh hỏng lỗ bu lông.
  6. Hãy siết nhẹ bu lông sau đó từ từ mở và đóng van xem đĩa có bị kẹt hay không.
  7. Lặp lại thao tác đóng mở hoàn toàn và tiến hành siết chặt bu lông.

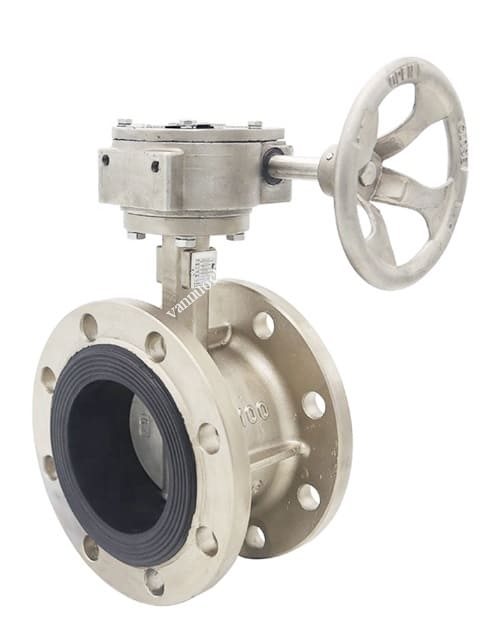

van_buom_mat_bich_inox

Nên lựa chọn van bướm vận hành thủ công hay tự động?



Một trong những ưu điểm của van bướm mặt bích là có thể vận hành theo nhiều phương thức khác nhau. vậy khi nào nên sử dụng van bướm tay gạt tay quay? Khi nào nên sử dụng van bướm điều khiển điện, điều khiển khí nén?



Van bướm mặt bích tay gạt, van bướm mặt bích tay quay chủ yếu được sử dụng trong các ứng dụng trong các hệ thống có quy mô nhỏ hoặc hi phí lắp đặt thấp. ưu điểm của chúng là giá thành và khả năng bảo trì thấp. đối với các hệ thống có kích thước lớn, van bướm được trang bị thêm hộp số giúp giảm sức người khi vận hành.



Van bướm điều khiển tự động được sử dụng trong các hệ thống phức tạp, số lượng van lớn. van có thể được lập trình và điều khiển từ xa. Van bướm tự động rất hữu ích cho đường ống kích thước lớn ( có thể lên đến 200 inch).



van_buom_mat_bich_gang



Tổng kho van công nghiệp XNK HT Việt Nam



Công ty TNHH TM & XNK HT Việt Nam là đơn vị chuyên cung cấp các dòng van công nghiệp và phụ kiện, vật tư ngành nước hàng đầu tại Việt Nam. Để nhằm đáp ứng được với các nhu cầu sử dụng của các quý khách hàng, hiện nay các sản phẩm tại chúng tôi đều được nhập khẩu trực tiếp và phân phối độc quyền tại Việt Nam.



Với uy tín và trách nhiệm cao, chúng tôi cam kết các sản phẩm tại chúng tôi nói chung và van bướm mặt nói riêng đều là những sản phẩm chính hãng, có chất lượng tốt nhất thị trường hiện nay. Bên cạnh van cánh bướm mặt bích, tại Công ty TNHH TM & XNK HT VIệt Nam chúng tôi hiện đang cung cấp một số dòng van công nghiệp như:

  • Van cổng mặt bích.
  • Van bi mặt bích.
  • Van bướm tay quay mặt bích.
  • Van bướm mặt bích tay gạt.
  • Van bướm điện mặt bích.
  • Van bướm 1 chiều.
  • v.v....



screenshot_359



Bảng giá van bướm mặt bích tại XNK HT Việt Nam

(Cập nhật lần cuối 26/05/2023)



Kích thước van Giá thành ( VND )
DN50 1.770.000 đ
DN65 1.950.000 đ
DN80 2.180.000 đ
DN100 2.860.000 đ
DN125 3.520.000 đ
DN150 6.730.000 đ
DN200 9.250.000 đ
DN250 12.100.000 đ
DN300 20.960.000 đ
DN350 33.450.000 đ
DN400 38.150.000 đ
DN450 47.060.000 đ
DN500 54.060.000 đ
DN600 73.830.000đ



lưu ý bảng giá trên chỉ mang tính chất tham khảo, giá thành của van có thể thay đổi và phụ thuộc vào nhiều yếu tố. mọi thắc mắc và yêu cầu vui lòng liên hệ qua hotline của XNK HT Việt Nam.
