Thông số kĩ thuật van bướm

  • Bảo hành: 12 tháng.
  • Kích thước: DN40 – DN400.
  • Vật liệu chế tạo: inox 304, inox 316, gang, nhựa, inox vi sinh, thép,...
  • Gioăng kín: cao su, EPDM, PTFE, teflon. Kết nối: wafer, lug, lắp bích,...
  • Tiêu chuẩn mặt bích: JIS, BS, ANSI, PN16,...
  • Đóng mở: tay gạt, vô lăng(tay quay), bộ điều khiển điện, bộ khí nén.
  • Áp lực làm việc: PN10, PN16, PN25.
  • Nhiệt độ làm việc: phụ thuộc vào vật liệu chế tạo.
  • Môi trường làm việc: nước sạch, nước thải, nước nóng, lưu chất lỏng, dung dịch, hóa chất,….
  • Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Hàn Quốc, Châu âu,….




Tóm tắt nội dung bài viết: công ty TM&XNK HT Việt Nam xin kính chào quý khách. Chúng tôi là đơn vị chuyên cung cấp thiết bị, phụ kiện đường ống chính hãng trên toàn quốc. Thông qua blog này HT muốn mang đến tới quý khách dòng sản phẩm chủ chốt được quan tâm nhiều nhất tại HT – đó là VAN BƯỚM

Bài viết sẽ có đầy đủ từ khái niệm, chức năng, cấu tạo, nguyên lí hoạt động, phân loại, cách lắp đặt và bảo trì van bướm. Mọi thắc mắc và yêu cầu xin vui lòng liên hệ hotline để được tư vấn trực tiếp

van-buom

1. Van bướm là gì?

Van bướm là một thiết bị công nghiệp, cho phép đóng mở và điều chỉnh dòng chảy. Bằng một bộ phận giống như cánh bướm, van bướm có thể mở góc từ 0 – 90 độ và làm gián đoạn dòng chảy bằng cách giảm diện tích đường ống.

Van bướm được sử dụng rộng rãi trong các ứng dụng công nghiệp. Thiết kế của van bướm mang lại cho chúng độ bền và hoạt động ổn định trong nhiều môi trường khác nhau. Với khả năng điều tiết dòng chảy tuyệt vời, van bướm có thể kết hợp cùng với các động cơ điện hoặc bộ điều khiển khí nén để có thể trở thành van điều chỉnh tự động.

van-buom

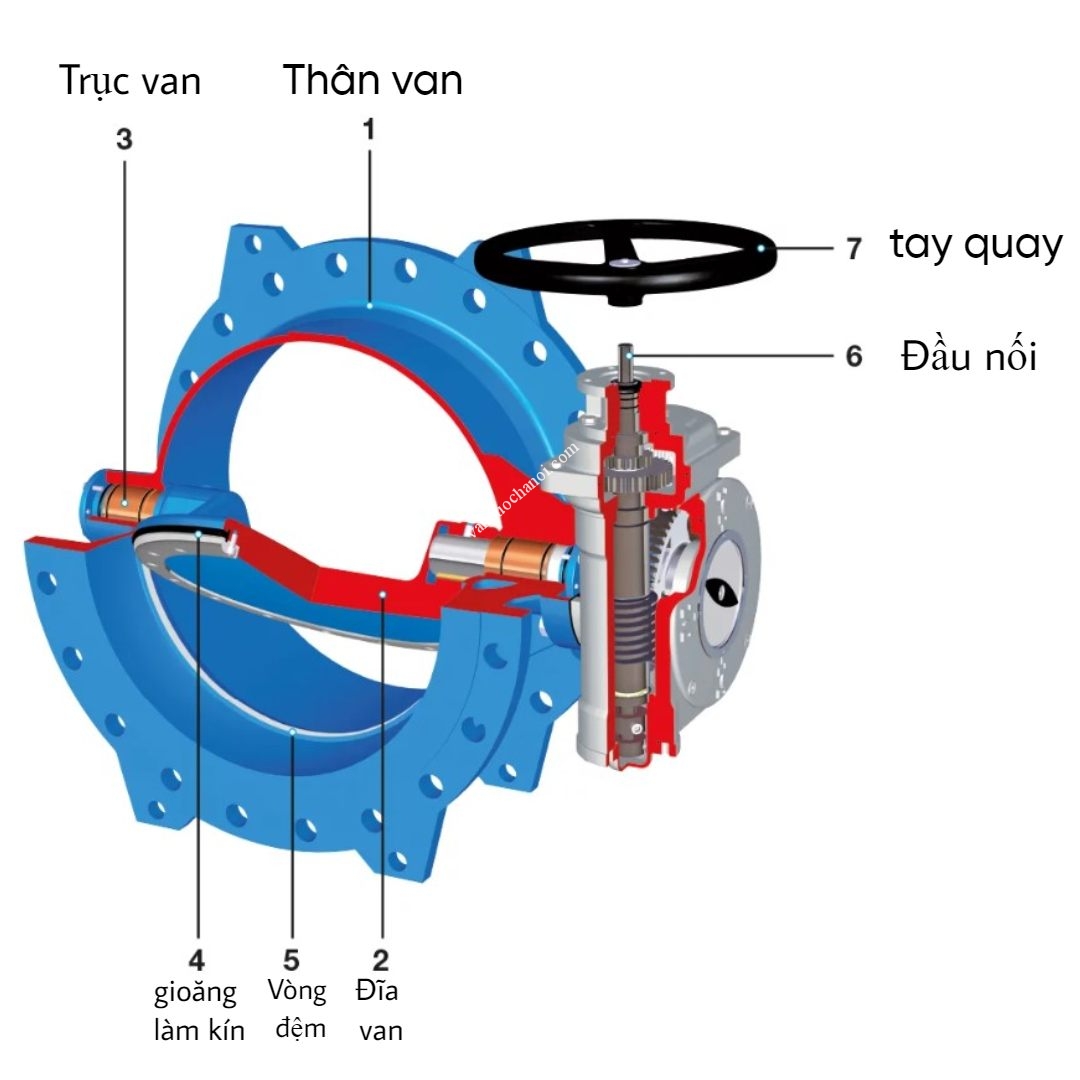

2. Cấu tạo và nguyên lí hoạt động của van bướm

2.1 Cấu tạo van cánh bướm

Bộ phần truyền động

Van bướm có hai kiểu truyển động

  • Tay quay, tay gạt: vận hành thủ công hoàn toàn dựa vào con người. Các bánh răng có thể được thêm vào để tăng lực mo men xoắn nhưng sẽ khiến quá trình đóng mở diễn ra chậm hơn.
  • Đóng mở tự động: van bướm sẽ được trang bị bộ phận điều khiển khí nén hoặc điều khiển điện. Phương pháp này thường được áp dụng công trình có số lượng van nhiều hoặc tại các khu vực khó tiếp cận với van.



Thân van bướm

Giống như đa phần các loại van khác, van bướm kết hợp sử dụng các loại chất liệu khác nhau để có được hiệu quả sử dụng trong nhiều môi trường khác nhau. Việc lựa chọn chất liệu cho thân van phải dựa trên các yếu tố như, áp xuất, nhiệt độ, tính chất dòng chảy,…dưới đây là một số chất liệu được sử dụng để làm thân van.

  • Các loại nhựa
    như nhựa PVC, UPVC, CPVC, PVDF được sử dụng. Có khả năng chống ăn mòn, kháng hóa chất và độ bền tuyệt vời. Nhựa cũng được khuyến khích sử dụng với chất lỏng có độ tinh khiết cao. Van bướm làm từ nhựa có giá thành rẻ hơn khá nhiều so với các chất liệu khác, là lựa chọn tối ưu cho các ông trình có chi phí thấp.



  • Nhôm
    ưu điểm chính của nhôm là nhẹ. Nó có khả năng chống ăn mòn, nhưng độ bền và khả năng chịu nhiệt kém.



  • Hợp kim đồng
    đồng là kim loại được sử dụng phổ biến trong đời sống, tuy nhiên giá thành của nó khá đắt do trữ lượng đồng ở Việt Nam không còn nhiều. Một hợp kim được tạo ra bằng cách thêm các kim loại hoặc phi kim loại khác vào đồng. Nó đã cải thiện các đặc tính của đồng, giúp dễ dàng xử lý và có khả năng chống ăn mòn tuyệt vời.



  • Gang
    được cấu tạo từ ferrite, Pearlite, carbon, v.v. So với thép đúc, nó chứa nhiều carbon hơn và có nhiệt độ nóng chảy thấp hơn. Một số van bướm sử dụng gang dẻo làm thân chính giúp khắc phục được điểm yếu của gang thông thường là không dẻo và dễ gãy.



  • Thép đúc
    cũng tương tự như gang nhưng thép đúc không chứa than chì và chứa ít cacbon hơn gang. Ngoài ra, xét về khả năng chống va đập khi so sánh với gang thì nó vượt trội hơn gang ở nhiệt độ phòng, nhưng kém hơn khi hoạt động ở nhiệt độ thấp.



Trục van

Trục van được làm hoàn toàn bằng inox chống rỉ sét, ăn mòn và có độ bền siêu cao,

Đĩa van

Là bộ phận tiếp xúc trực tiếp với dòng chất, có tác dụng như một cổng ngăn dòng chất lỏng chảy qua. Đĩa van đóng vai trò tương đương với cổng trong van cổng hoặc quả bóng trong van bi. Có nhiều biến thể trong thiết kế, định hướng và vật liệu đĩa để cải thiện dòng chảy, độ kín và/hoặc mô-men xoắn vận hành.

Kết hợp cùng với gioăng làm kín, đĩa van giúp van bướm có khả năng chống rò rỉ ngay cả trong môi trường chất khí. Trục của đĩa van được chia thành 2 loại:

  • Van bướm đồng tâm: trục đĩa đi qua tâm và trùng với lỗ của thân van.
  • Van bướm lệch tâm: trục van nằm lệch với tâm van. Độ lệch của nó có thể khác nhau từ 2 đến 3 lần so với đĩa van đồng tâm.



Gioăng làm kín

Gioăng thường được làm bằng vật liệu có tính đàn hồi cao, có tác dụng làm kín, chống rò rỉ cho van. Các vật liệu làm gioăng bao gồm:

  • Các loại cao su tổng hợp như:

 Cao su nitrile – sở hữu khả năng kháng dầu.

Cao su ethylene propylene - có khả năng chịu nhiệt rất tốt

Fluororubber – có thể hoạt động trong cả môi trường dầu và môi trường có nhiệt độ cao, nhưng khả năng chịu lạnh là khá kém.

  • Nhựa Flo: là loại vật liệu có khả năng chịu nhiệt, kháng hóa chất, chống mài mòn rất tốt và được sử dụng trong mọi lĩnh vực.
  • Kim loại: gioăng kim loại được chế tạo cho các ứng dụng có môi trường khắc nghiệt như nhiệt độ hay áp suất cao. Nó cũng có thể sử dụng cho các chất lỏng đặc biệt như dầu hoả, chất đốt,…

cau-tao-van-buom

2.2 Nguyên lý hoạt động của van bướm

Van bướm vận hành bằng khá đơn giản, bằng cách truyền động lực làm quay trục van ta có thể đóng mở van bướm một các dễ dàng. Một chu trình đóng mở của van bướm diễn ra khá nhanh chóng bởi đĩa van chỉ hoạt động từ 0 – 90 độ.



Van bướm có thể đóng mở theo nhiều góc khác nhau, chúng có thể được sử dụng để điều tiết lưu lượng dòng chảy. Tuy nhiên chúng tôi khuyến khích nên để van được đóng mở hoàn toàn. Bởi đối với các dòng chảy có áp lực lớn, đĩa van có thể bị mài mòn và làm giảm tuối thọ của van.



Van bướm thường được trang bị bộ phận truyền động. Chúng bao gồm các bánh răng đươc liên kết với nhau. Điều này giúp giảm động lực nhưng lại làm chậm quá trình đóng mở van. Các van có kích thước lớn cần công suất mô men xoắn cao, vì vậy đối với các hệ thống này bộ điều khiển khí nén hoặc bộ điều khiển điện nên được sử dụng để đảm bảo tốc độ đóng mở van.

 van-buom

3. Ưu điểm và nhược điểm của van bướm

3.1 Ưu điểm của van bướm

Dễ dàng lắp đặt và bảo trì: Với thiết kế nhỏ gọn và kích thước mặt đối mặt nhỏ hơn, van bướm có diện tích lắp đặt nhỏ hơn đáng kể và tiết kiệm dưới hình thức chi phí lắp đặt thấp hơn, bao gồm chi phí nhân công, thiết bị và hỗ trợ đường ống.



Yêu cầu bảo trì thấp: Thiết kế vốn đơn giản và tiết kiệm bao gồm ít bộ phận chuyển động và do đó ít điểm mài mòn hơn giúp giảm đáng kể yêu cầu bảo trì của bạn.



Hành động nhanh: Tay cầm hoặc cơ cấu kích hoạt xoay 90° giúp đóng hoặc mở van hoàn toàn. Tuy nhiên, với các van bướm lớn hơn, hộp số thường được yêu cầu như một phần của cơ cấu truyền động, giúp giảm mô-men xoắn vận hành và đơn giản hóa hoạt động của van nhưng làm giảm tốc độ.



Chi phí thấp: Do thiết kế đơn giản, van bướm yêu cầu ít vật liệu hơn, thiết kế và sản xuất đơn giản hơn và thường là sự lựa chọn kinh tế hơn so với các loại van khác. Tiết kiệm chi phí chủ yếu được thực hiện ở kích thước van lớn hơn, thường trên DN 300.

Khi so sánh trên cùng một kích thước, giá van bướm có thể rẻ hơn gấp 3 lần van cầu. Sự chênh lệch này sẽ tỉ lệ thuận với kích thước của van



Tính linh hoạt: Van bướm có nhiều trường hợp sử dụng khác nhau, bao gồm cả khả năng lắp đặt dưới lòng đất.

Chống rò rỉ: EPDM/PTFE được sử dụng làm vật liệu cho tấm bảo vệ thân van, giúp nó có độ kín khít cao. Do đó, chất lỏng có thể được kiểm soát mà hầu như không bị rò rỉ nên ngày càng được sử dụng rộng rãi trong đường ống, v.v.



Không gây ảnh hưởng tới lưu lượng dòng chảy khi mở hoàn toàn: so với các loại van khác thì khả năng cản trở dòng chất của van bướm thấp hơn. Do đó van bướm đặc biệt phù hợp để hoạt động trong các ứng dụng chất lỏng hay khí đặc biệt là với môi trường hoá chất.



3.2 Nhược điểm của van bướm

Làm nhiễu loạn dòng chảy: góc mở càng hẹp thì tốc độ dòng chảy trong đường dẫn càng tăng. Điều này gây ra hiện tượng sủi bọt và nhiễu loạn nước, có thể làm hỏng các bộ phận bên trong, đặc biệt là các vòng đệm.

Không thể sử dụng đối với các lưu chất rắn: Vì đĩa van vẫn nằm trong đường dẫn dòng chảy ngay cả khi đã mở hoàn toàn nên không nên sử dụng với môi trường chứa chất rắn như bùn, bột…



4. Phân loại van bướm tại HT

4.1 Phân loại theo kiểu kết nối

Van bướm mặt bích đôi

Là loại van bướm được kết nối mặt bích ở cả hai bên. Van bướm mặt bích đôi thường được sử dụng trong các đường ống có kích thước và áp lực rất cao bởi thiết kế hai mặt bích đồng nhất giúp khả năng kết nối của chúng được tăng lên đáng kể. Đây cũng có thể được coi là một ghải pháp tiết kiệm chi phí đối với các đường ống kết nối dạng phẳng.

van-buom

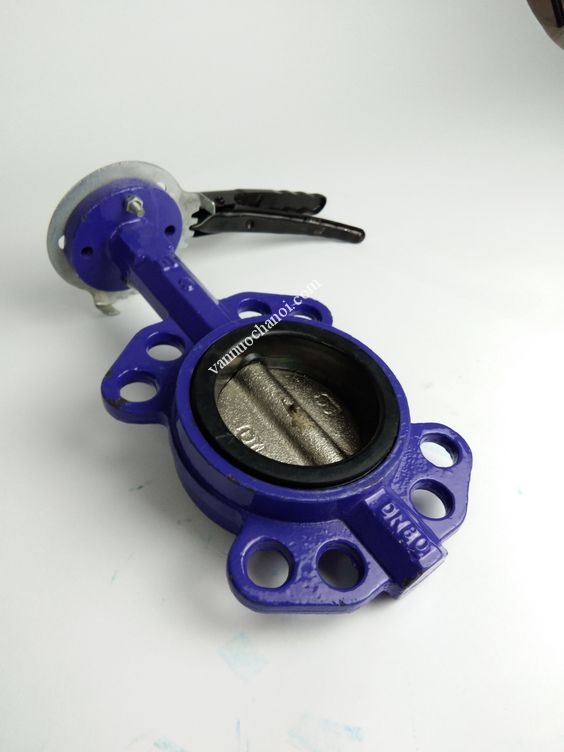

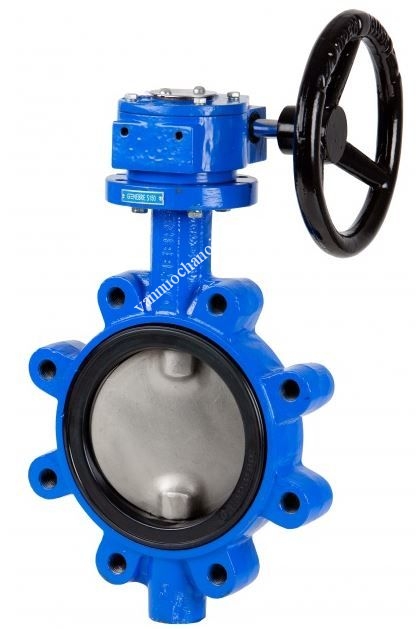

Van bướm tai bích (Lug Type)

Trong thiết kế này, vỏ được cung cấp các lỗ ren tích hợp có thể được vặn trực tiếp vào mặt bích tiếp giáp. Điều này mang lại ưu điểm là đường ống có thể được tháo dỡ ở một bên để có thể được sử dụng như một đầu nối

van-buom

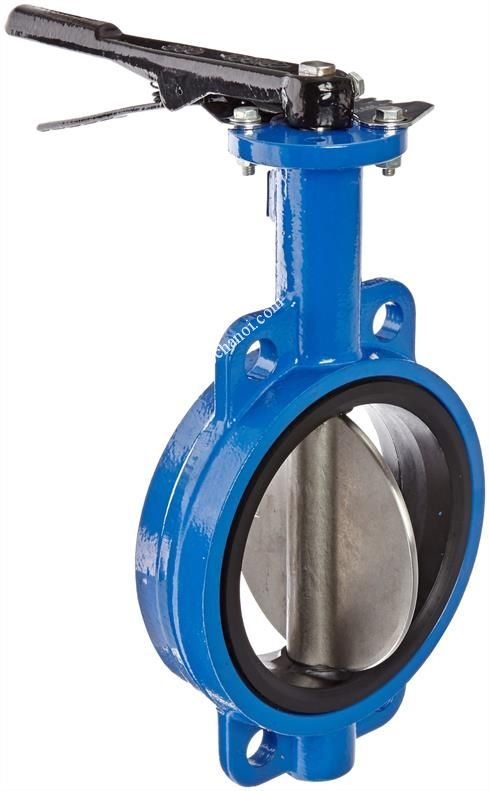

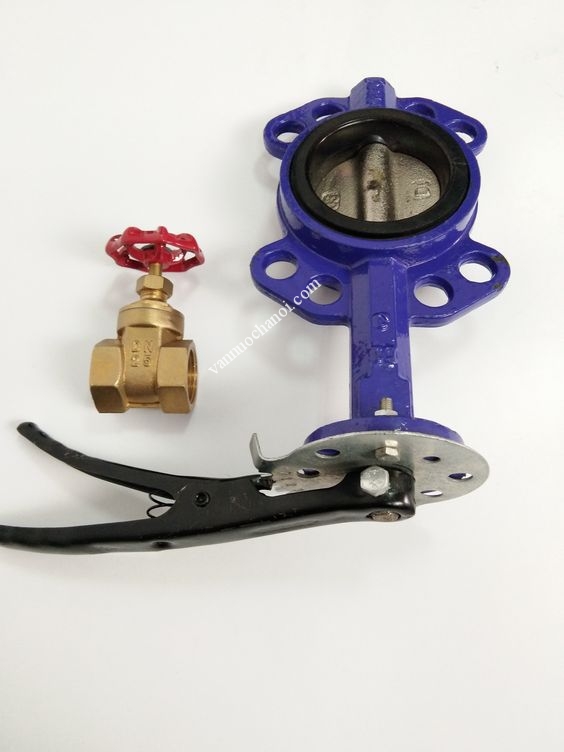

Van bướm kẹp (wafer)

Kết nối bằng cách kẹp các mặt bích đường ống ở cả hai đầu van, đó cũng là lí do vì sao chúng được gọi là van bướm kẹp. Ưu điểm cảu dòng sản phẩm này là không cần gắn mặt bích vào van nên trọng lượng tương đối nhẹ, dễ dàng lắp đặt và vận chuyển.

Van bướm kẹp không sử dụng bu lông thông thường. Chúng kết nối bằng các bu lông đinh tán  có ren cắt ở haih bên. Ngoài ra, do khoảng cách giữa các bề mặt ngắn giúp kích thước của van được nhỏ gọn hơn, phù hợp với các đường ống trong không gian hẹp.

van-buom

4.2 Phân loại theo kiểu truyền động

  • Thủ công: van bướm tay quay, van bướm tay gạt là hai vi dụ điển hình. Ưu điểm của dòng sản phẩm này là tiết kiệm khá nhiều chi phí lắp đặt, hiển nhiên khả năng linh hoạt của chúng hoàn toàn phụ thuộc vào sức người.
  • Điện:sử dụng bộ điều khiển hoạt động bằng động cơ điện .

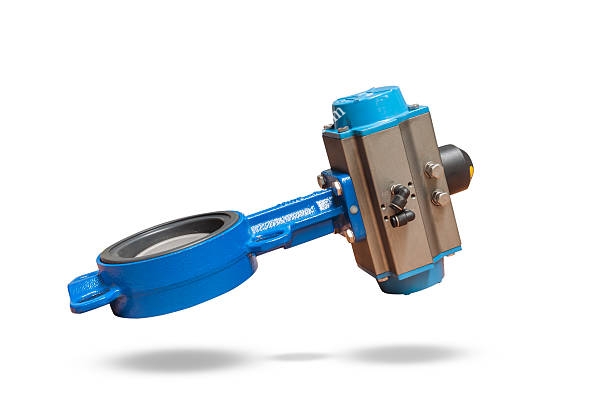

  • Khí nén:là loại van bướm hoạt động bằng áp lực của không khí. Ngoài bộ phận điều khiển, van bướm điều khiển khí nén còn phải có thêm bộ phận cung cấp khi nén.

  • Thủy lực:Loại hoạt động này được sử dụng khi các van yêu cầu mô men xoắn lớn để mở và đóng, ví dụ như trong các ứng dụng có áp suất cao và độ nhớt cao.

4.3 Phân loại theo cấu tạo đĩa van

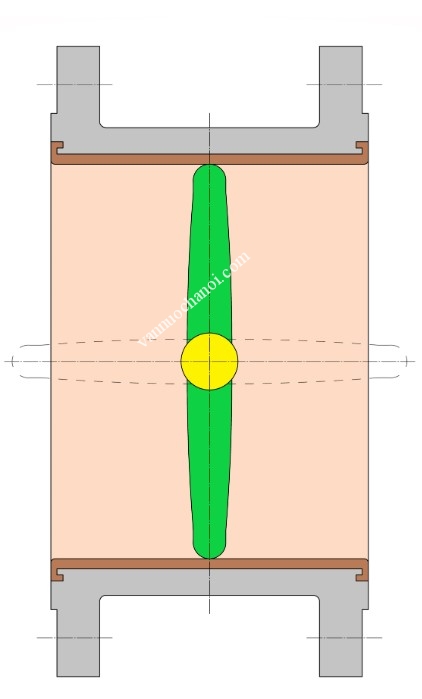

Van bướm đồng tâm

Van bướm đồng tâm là loại van nguyên bản và được sử dụng nhiều nhất hiện nay. Hoạt động của đĩa van cho phép dòng chảy đi qua đều ở hai phía.

van-buom

Van bướm lệch tâm kép

Loại van này có trục đĩa van khổn nằm ở giữa đường ống. Thiết kế này mang lại cho van bướm lệch tâm những ưu điểm như: mô men xoắn truyền động thấp hơn so với van trung tâm, thuận lợi cho dòng chảy, giúp giảm mài mòn, giảm ứng xuất lên gioăng.

van-buom

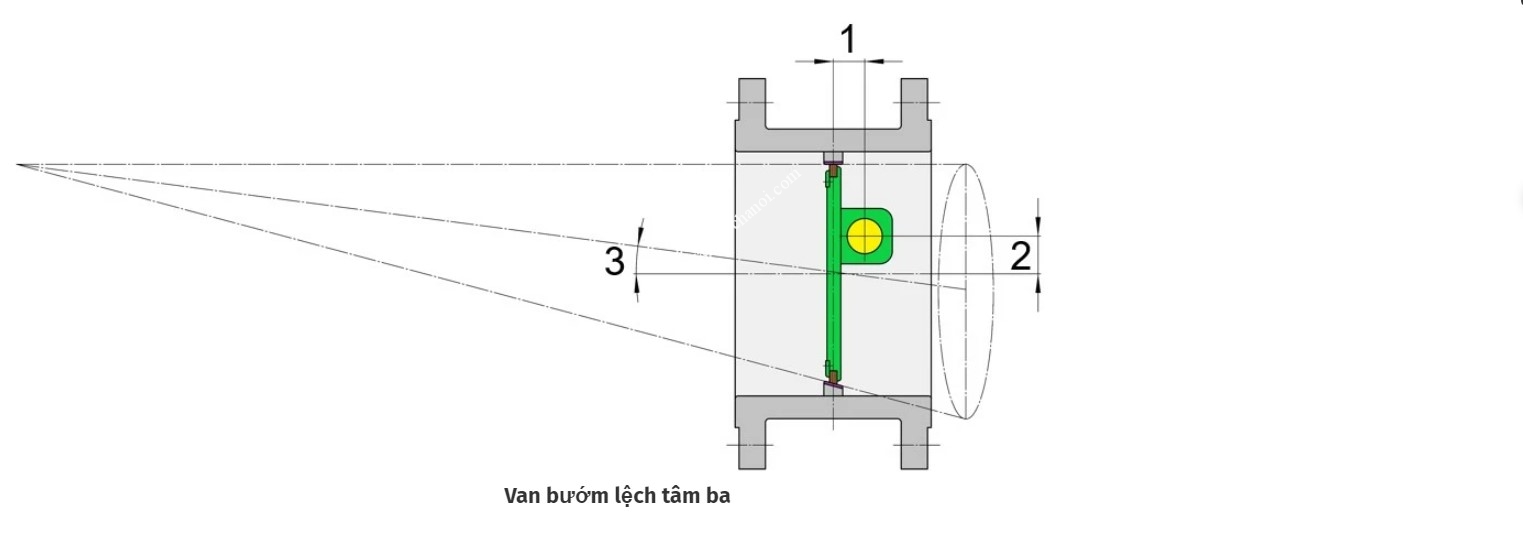

Van bướm lệch tâm 3 lần

Van bướm lệch tam 3 lần mang lại khả vận hành ở áp suất cao vô cùng hiệu quả. Nó gần như không bị rò rỉ thậm chí là đối với các ứng dụng chân không. Điều này đạt được nhờ góc nghiêng hình nón của  bộ phận làm kín.

Đĩa van của van bướm lệch tâm 3 lần vẫn đóng mở theo góc 90 độ, nhưng gần như không bị tác động bởi ma sát, giúp giảm mài mòn và tăng tuổi thọ của van

van-buom

4.4 Phân loại theo vật liệu chế tạo van

Van bướm nhôm

Đặc điểm của vật liệu nhôm


Van bướm nhôm được đúc nguyên khối bằng cách đổ kim loại nóng chảy vào khuôn. Nó có khả năng làm việc hiệu quả trong môi trường có tính ăn mòn, nhiệt độ thâm chí cả áp suất cao. Độ bền của nhôm kém hơn các kim loại khác nhưng các sản phẩm của nó vẫn được ưa chuộng. Đây là kim loại màu được sử dụng phổ biến nhất



Ưu điểm của chất liệu nhôm


  • Khả năng hoàn thiện tốt, dễ dàng chế tạo các chi tiết phức tạp. Nhôm có tính dẫn nhiệt cao.
  • Giúp quá trình làm nguội diễn ra nhanh chóng, làm tăng độ nhẵn của bề mặt sản phẩm
  • Có thể sản xuất hàng loạt với chi phí thấp.
  • Nhẹ hơn các kim loại khác, dễ dàng mang vác, vận chuyển.

Nhược điểm của vật liệu nhôm


  •  Nhôm kém bền hơn các vật liệu kim loại khác nên không phù hợp với những khu vực thường xuyên chịu tác động mạnh. Ngoài
  • Ra khả năng tản nhiệt nhanh khiển cho nhôm nóng chảy chưa kịp lấp đầy vào các chi tiết nhỏ.

van-buom

Van bướm gang dẻo (FCD)

Đặc điểm của gang dẻo


Vật liệu FCD được gọi là gang dẻo và chứa than chì hình cầu. Bởi vì nó có độ bền và khả năng chống mài mòn tuyệt vời nên nó là vật liệu được sử dụng trong các ứng dụng đòi hoit độ bền như bộ phận ô tô và ống nước. Không giống như các loại gang thông thường, gang dẻo có thể uốn cong và không bị nứt vỡ khi chịu va đập

Ưu điểm của gang dẻo


  • Gang dẻo có độ bền cao hơn các loại gang khác.
  • Gang có mức nhiệt nóng chảy cao, nên van bướm gang có thể hoạt động tốt trong các ứng dụng nhiệt như lò hơi, dầu,..
  • Giá thành của gang thấp hơn nhiều với các loại chất liệu khác. 1kg gang rẻ hơn1 nửa so với 1kg inox
  • Có tính đúc tốt và có khả năng chống ồn.

Nhược điểm của gang dẻo


  • Mặc dù nó có độ bền, độ dẻo dai và khả năng chống mài mòn tuyệt vời nhưng nó không có khả năng giảm chấn.
  • Quy trình chế tạo gang dẻo cần có sự hỗ trợ của công nghệ tiên tiến.

 van-buom

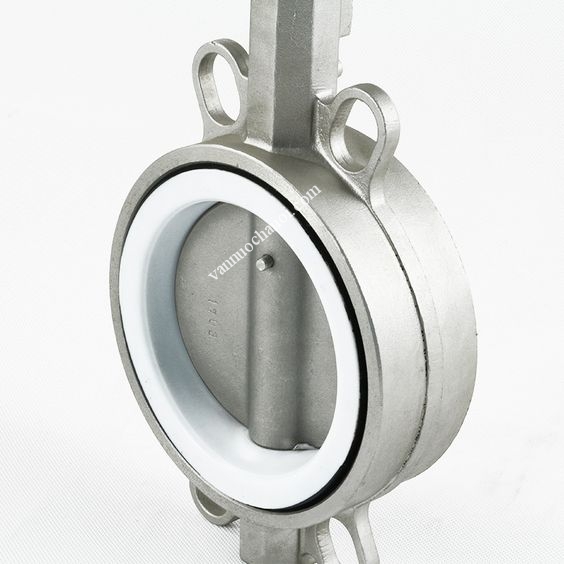

Van bướm inox

Đặc điểm của thép không gỉ




Inox là thép hợp kim có thành phần chính là sắt, chứa ít hơn 1,2% cacbon và hơn 10,5% crom. Vì có khả năng chống gỉ nên nó thường được sử dụng ở các khu vực chứa nước như bát đĩa, bồn rửa. Nó còn có đặc điểm là dẫn điện dễ dàng hơn sắt hoặc đồng.ngoài ra, lớp crom trong inox phản ứng với oxy tạo thành một lớp crom oxit, giúp inox không bị ảnh hưởng bởi hoá chất.

Ưu điểm của chất liệu inox


  • Chống ăn mòn và có khả năng phục hồi
  • Đặc tính giữ nhiệt, nên thường được sử dụng làm các vật dụng trong bếp
  • Là vật liệu ăn toàn, thân thiện với môi trường, dễ dàng tái chế.
  • Có tính thẩm mỹ cao

Nhược điểm của inox


Thép không gỉ được đặc trưng bởi khả năng chống gỉ, nhưng nó có thể bị rỉ nếu bị trầy xước hoặc phản ứng với vật liệu gốc clo. Ngoài ra, do tính dẫn nhiệt thấp nên nhiệt khó thoát ra ngoài khi cắt, gây khó khăn cho quá trình gia công.

van-buom

Van bướm đồng

Đặc điểm của đồng


Đồng được sử rộng rãi trong nhiều ứng dụng, đặc điểm nổi bật của chúng là tính dẻo và màu sắc bắt mắt. Giá thành của đồng khá đắt do trữ lượng đồng của Việt Nam không còn nhiều. Van bướm đồng được chế tạo chủ yếu từ đồng hợp kim, nghia là đồng trộn cùng các kim loại khác.

Ưu điểm của đồng


Đồng hợp kim là vật liệu dễ hàn. Hơn nữa, ngoài khả năng chống ăn mòn và chịu nhiệt tuyệt vời, nó còn có khả năng chống lại axit sulfuric, axit clohydric và axit hữu cơ, khiến nó trở nên hữu ích trong nhiều tình huống khác nhau. Ví dụ, nó được sử dụng trong cánh quạt, lò xo, van và các bộ phận khác được sử dụng trong nước biển hoặc nhiệt độ cao.

Nhược điểm của đồng hợp kim


Là  kim loại có khả năng chống ăn mòn, nhưng đồng có thể bị tác động trong môi trường clo

Giá thành của van bướm đồng cũng khá đắt

van-buom

4.5 Phân loại theo thương hiệu sản xuất

Van bướm Wonil

Van bướm ARV

Van bướm Sanwoo

Van bướm AUT

Van bướm Emico

5. Ứng dụng van bướm

Sử dụng trong các đường ống nhỏ hẹp

Với kích thước nhỏ gọn,van bướm đặc biệt thích hợp trong các công trình muốn tiết kiệm không gian. Chúng cũng có thể là giải pháp đối với các đường phức tạp có nhiều phụ kiện.



Sử dụng khi bạn muôns giảm tổn thất áp suất

Áp suất hao hụt khi van bướm mở hoàn toàn là rất thấp, vì vậy đối với các ông tình chất nhớt hay có đường kính nhỏ thì van bướm sẽ là một lựa chọn đáng được ưu tiên.



Sử dụng trong hệ thống kích thước lớn

Một ưu điểm của van bướm là lực mô men xoắn thấp. Ngay cả đối với các đường ống lớn van bướm vẫn có thể vận hành một cách dễ dàng mà không tốn nhiều công sức.

Một đơn hàng đặc biệt của chúng tôi mà trong đó đường kính danh nghĩa của một van bướm lên tới 3650 mm được cung cấp cho một nhà máy sử dụng nước sông làm chất lỏng và vận hành bằng một xi lanh thuỷ lực. Chứng tỏ khả năng vận hành linh hoạt của van bướm.



Sử dụng trong các ứng dụng có nhiệt độ cực thấp

Đây là loại van bướm đặc biệt được chế tạo từ inox hoặc đồng. Van bướm chịu lạnh không chỉ áp dụng trong các môi trường đóng băng mà còn được sử dụng trong các ứng dụng để vận chuyển chất lỏng có nhiệt độ âm như ni tơ lỏng, hydro lỏng và oxy lỏng.

Loại van này còn được sử dụng trong các ứng dụng thám hiểm không gian, tên lửa. Chứng minh được khả năng bịt kín ngay cả trong môi trường khắc nghiệt nhất.

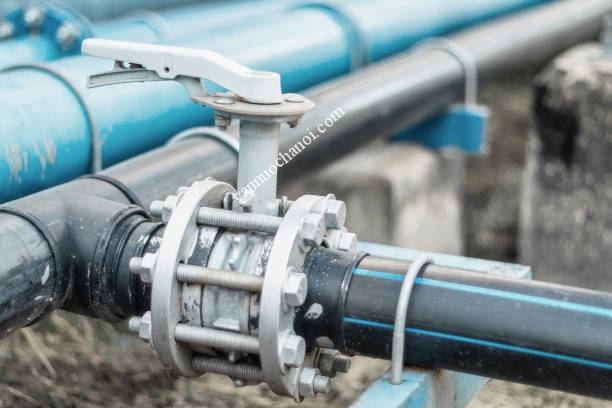

Sử dụng trong ngành nước

Van bướm được ưa chuộng trong nhiều hệ thống không chỉ bởi khả năng linh hoạt trong việc điều tiết dòng chảy. Giá thành và khả năng thích nghi với nhiều loại môi trường là một điểm cộng lớn giúp chúng cạnh tranh với các dòng van khác.

Van bướm nước có hai loại: gioăng cao su và gioăng kim loại, trong đó gioăng cao su được sử dụng phổ biến hơn. Tuy nhiên đối với các dòng chất chứa nhiều tạp chất và áp lực cao, gioăng cao su có thể bị mài mòn và giảm đáng kể tuổi thọ. Gioăng kim loại sẽ là lựa chọn tối ưu để giảm nguy cơ xảy ra sự cố.



Sử dụng trong chân không

Trong loại ứng dụng này, van bướm đóng vai trò cách lí không khí trong quá trình sản xuất chất nền, linh kiện bán dẫn hay màn hình. Van bướm chân không được thiết kế đặc biệt để hoạt động trong môi trường áp lực cao, ngoài việc ngăn không khí, nó còn có nhiệm vụ điều chỉnh áp xuất trong buồng chân không.

van-buom

6. Cách lắp đặt và bảo trì van bướm

Cách lắp đặt van bướm

B1. Vệ sinh trước khi lắp đặt

Trước khi lắp đặt, làm sạch bên trong đường ống và bề mặt mặt bích. Loại bỏ các tạp chất có thể mắc kẹt trong ống gây ảnh hưởng tới quá trình hoạt động và giảm tuổi thọ van.

B2. Thực hiện định tâm chính xác

 Các bi tiết bên trong van được thiết kế để có thể lắp đặt vừa khớp. Định tâm không chính xác có thể gây rò rỉ bên ngoài hoặc rò rỉ mặt tựa van.

B3. Tiến hành lắp và siết chặt bu lông

Để ngăn chặn các sự cố về van bướm, điều đáng lưu ý nhất là cần thường xuyên kiểm tra và bảo trì. Khi xảy ra sự cố, khách hàng nên ưu tiên đảm bảo an toàn và liên hệ với đơn vị cung cấp để có biện pháp xử lí đúng cách.

Một số lưu ý khi lắp đặt và sử dụng van bướm

Đảm bảo đủ không gian giữa các bề mặt mặt bích đường ống

Có thể thấy, van bướm là loại van có kích thước nhỏ gọn nhất. Tuy nhiên việc lắp đặt trong không gian quá hẹp có thể khiến van bị cong vênh. Khách hàng nên lưu ý khi sử dụng.

Lắp van sau khi mối hàn đã nguội

Van sẽ được lắp đặt sau khi hoàn thành công việc hàn xung quanh. Ngoài ra, sau khi hàn mặt bích đường ống, hãy đợi cho đến khi nhiệt độ nguội đến mức có thể chạm vào bằng tay trần trước khi lắp van. Thực hiện hàn mặt bích sau khi lắp van có thể làm hỏng gioăng cao su.

Kiểm tra kĩ môi trường hoạt động và tính chất của vật liệu

Các loại van bướm được chế tạo từ vật liệu có độ bền cao. Tuy nhiên đối với một số môi trường có tính chất được biệt khắc nghiệt thì vật liệu chế tạo lại đóng vai trò rất quan trọng, để đảm bảo an toàn khi sử dụng.

Ví dụ như đối với hệ thống có nhiệt độ và áp lực cao nên ưu tiên sử dụng van bướm inox, van bướm gang. Đối với đường ống dẫn hoá chất, van bướm nhựa gioăng cao su nên được ưu tiên sử dụng.

van-buom

7. Những sự cố thường gặp khi sử dụng van bướm

Van bị khó đóng mở hoặc bị kẹt

Điều này có thể do một vài nguyên nhân như:

  • Chân van bị mắc vật thể lạ
  • Trục truyền động bị hỏng
  • Bánh răng bị kẹt hoặc bị mòn.

Rò rỉ

Van bị rò rỉ chủ yếu là do gioăng cao su bị mòn trong quá trình sử dụng lâu dài hoặc lắp đặt lỏng lẻo. Việc sử dụng van bướm trong các môi trường có chứa tạp chất hay dòng chảy tốc độ cao cũng có thể là nguyên nhân khiến mép van bị hư hỏng. Ngoài ra khi lắp đặt người dùng cần chú ý dặt van vào đúng vi trí và siết bu lông thật chặt.

Không thể đóng mở van do dòng chảy không đều

Để chuyển hướng dòng chảy, người ta thường sẽ dùng các sản phẩm như cút, chếch, tê,…phần chuyển tiếp giữa hai đoạn ống này được gọi là khuỷu ống. Đối với các dòng chảy có áp lực cao, mức độ chênh lệch áp suất tại phần khuỷu ống là rất lớn. Đây cũng là lí do tại sao van bướm không nên được lắp tại các vị trí này.

Van bị nứt vỡ

Khi khoảng cách giữa 2 đường quá quá hẹp, van hoàn toàn có thể xảy ra tình trạng nứt vỡ khi xảy ra rung chấn. Một số loại gang được làm bằng inox hoặc đồng có thể hấp thụ được một phần tác động nhưng cũng sẽ bị biến dạng và ảnh hưởng tới hoạt động của hệ thống.
