Hướng dẫn lắp đặt, vận hành và bảo trì van bướm

I. Giới thiệu chung về van bướm

  Van bướm là loại van được sử dụng để điều tiết lưu lượng (chất lỏng, khí nén, hơi nóng lanh)chức năng đóng và mở tại vị trí cửa van cho phép các lưu chất đi qua van nhiều hoặc ít do góc độ mở của cánh van. "Con bướm" là một đĩa kim loại gắn trên thanh. Khi van được đóng lại, đĩa được quay để nó chặn hoàn toàn khỏi lối đi. Khi van mở hoàn toàn, đĩa được quay một phần tư vòng để cho phép dòng chất lỏng gần như không bị hạn chế.

  Van bướm có thể được điều khiển bằng tay quay, tay gạt hoặc bộ điều khiển tự động giúp thao tác đóng mở van dễ dàng hơn.

Cấu tạo van bướm gồm những phần chính sau

 - Thân van: là một vòng kim loại được đúc bằng gang, inox, nhựa tùy theo môi trường làm việc. Trên thân có lỗ để định vị vào đường ống bằng bu lông

 - Đĩa van: là tấm kim loại làm bằng inox bọc nhựa có nhiệm vụ hạn chế hoặc cho phép dòng chảy đu qua thông qua cơ cấu điều khiển

 - O-ring: Là vòng làm kín giữa thân van và đĩa van

 - Bộ phận điêu khiển: có thể là tay gạt, tay quay hoặc bộ điều khiển tự động

II. Cách lắp đặt van bướm

1. Chuẩn bị

 Để lắp đặt van bướm ta cần chuẩn bị những đồ dùng sau

 - Van bướm phù hợp với đường ống cần lắp đặt

 - Mặt bích để kết nối đường ống và van

 - Gioăng cao su mặt bích

 - Bulong và cờ lê, mỏ lết

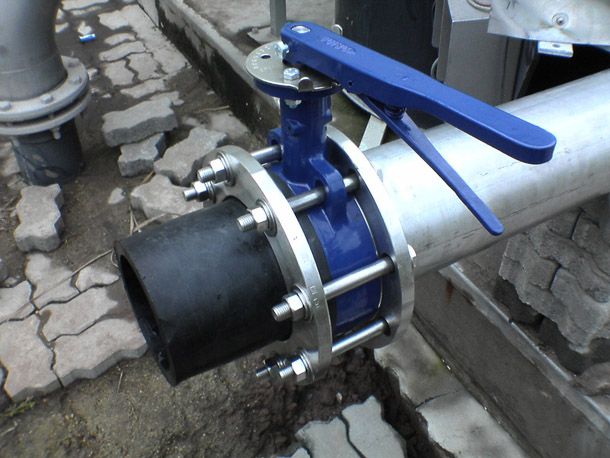

2. Cách lắp đặt van bướm

 - Cố định mặt bích với đường ống bằng phương pháp hàn. Gắn gioăng theo kích cỡ chuẩn bị sẵn vào mặt bích

 - Mở van một góc 45 độ trước khi đặt vào vị trí lắp, nhằm tránh gây ra biến dạng O-ring do xiết quá chặt.

 - Cần đảm bảo khoảng cách giữa 2 đường ống vừa đủ và đường kính của chúng bằng nhau để lắp đặt van dễ dàng

 - Xiết chặt bulong từ từ và đều trên tất cả các bulong

III. Bảo trì và bảo dưỡng van bướm

 - Việc sử dụng van trong môi trường chất lỏng, có độ ma sát và bào mòn cao nên ta cần có kế hoạch bảo trì đều đặn để kiểm tra tình trạng hoạt động của thiết bị (tốt nhất là từ 3- 6 tháng một lần).

 - Giữ sạch và bôi trơn phần điều khiển van lộ ra ngoài

 - Đối với các van vận hành thường xuyên thì trong khoảng 2-3 năm sử dụng cần tháo van ra để kiểm tra tình trạng các linh kiện trong van, xem xét mức độ đảm bảo của chúng, nếu cần thiết thì ta nên thay thế có phương án thay thế để đảm bảo hệ thống vận hành tốt hơn
