Cấu tạo đồng hồ đo áp suất

I. Giới thiệu đồng hồ đo áp suất

  Đồng hồ đo áp suất (áp kế) là thiết bị để đo áp suất trong khí nén hoặc chất lỏng. Đồng hồ đo áp suất được rộng rãi trên toàn thế giới. Đồng hồ đo áp suất được cung cấp theo nhiều kiểu dáng, kích cỡ và vật liệu linh hoạt để đáp ứng các yêu cầu của các ứng dụng tiêu chuẩn và đặc biệt khác nhau. Có nhiều loại đồng hồ đo áp suất khác nhau, được thiết kế cho mục đích khác nhau, và giống như các thiết bị đo lường khác, các đồng hồ đo có thể và nên được hiệu chuẩn định kỳ để xác nhận rằng chúng đang làm việc một cách chính xác khi mà những đồng hồ đo áp suất này đang được sử dụng cho các hoạt động có tính chất nhạy cảm, liên quan tới chất lượng và độ an toàn.

II. Cấu tạo đồng hồ đo áp suất

  Tùy thuộc vào mục đích sử dụng mà chúng ta có thể lựa chọn đồng hồ đo áp dạng cơ khí hoặc đồng hồ đo áp dạng điện tử.

1. Đồng hồ đo áp suất dạng cơ khí

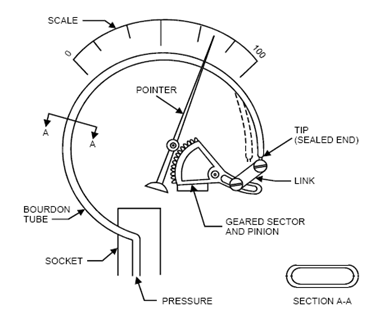

  Loại đồng hồ này có cấu tạo chính là một ống đồng hình dẹt, uốn cong hình dấu hỏi , trong đó có 1 đầu bịt kín, đầu kia tiếp xúc với môi trường lưu chât cần đo áp suất. Đầu bịt kín được liên kết với một đầu ca cặp bánh răng. Trên trục bánh răng còn lại gắn lò xo đàn hồi và kim đồng hồ.

    Kim quay trên mặt đồng hồ có chia độ để hiển thị giá trị của áo suất. Khi đồng hồ hoạt động, nhờ vào áp suất của lưu chất tác dụng lên ống đồng, làm cho ống đồng bị co, giãn. Sự co giãn này sẽ tác động lên cơ cấu bánh răng trong đồng hồ, gián tiếp làm kim đồng hồ quay- chỉ giá trị áp suất tương ứng của lưu chất. Khi áp suất của lưu thể không đủ để làm giãn ống đồng thì kim đồng hồ chỉ về vạch “0” nhờ lò xo đàn hồi.

2. Đồng hồ đo áp suất kiểu điện từ

  Nhờ áp lực của lưu chất, tấm màng sẽ di chuyển phồng lên, xẹp xuống làm di chuyển con trượt trên. Con trượt sẽ di chuyển làm thay đổi điện trở trong mạch do đó làm tăng, giảm cường độ dòng điện qua cuộn dây. Nhờ vào sự thay đổi của cường độ dòng điện nên từ đó dẫn đến từ trường trong cuộn dây cũng sẽ dựa vào đó mà thay đổi theo. Và tiếp tục, bởi vì kim đồng hồ được làm từ vật liệu sắt nhiễm từ nên nó sẽ quay dưới tác dụng của lực điện từ của từ trường sinh ra bởi cuộn dây. Và cuối cùng kim đồng hồ quay, chúng ta sẽ đọc được giá trị của áp suất trên mặt hiển thị giá trị.
