Đầu phun chữa cháy Sprinkler

Đầu phun chữa cháy - Fire Springkler

Một fire sprinkler hoặc đầu phun nước cứu hỏa là thành phần của một hệ thống phun nước cứu hỏa mà thải nước khi những ảnh hưởng của một đám cháy đã được phát hiện, chẳng hạn như khi một nhiệt độ xác định trước đã bị vượt quá. Vòi phun nước chữa cháy được sử dụng rộng rãi trên toàn thế giới, với hơn 40 triệu đầu phun nước được trang bị mỗi năm. Trong các tòa nhà được bảo vệ bởi các vòi phun nước được thiết kế và bảo trì đúng cách, hơn 99% các đám cháy chỉ được điều khiển bởi các vòi phun nước chữa cháy.

Mỗi đầu phun Sprinkler sẽ họat động riêng lẻ khi đạt đến nhiệt độ kích họat đựơc thiết kế sẵn. Phần lớn các đầu phun Sprinkler phun khỏang 80-100 lít/phút, điều này còn phụ thuộc vào thiết kết của hệ thống. Một số lọai Sprinkler đặc biệt được thiết kế cho phép phun lên đến 400 lít/phút.

Hoạt động của đầu phun chữa cháy

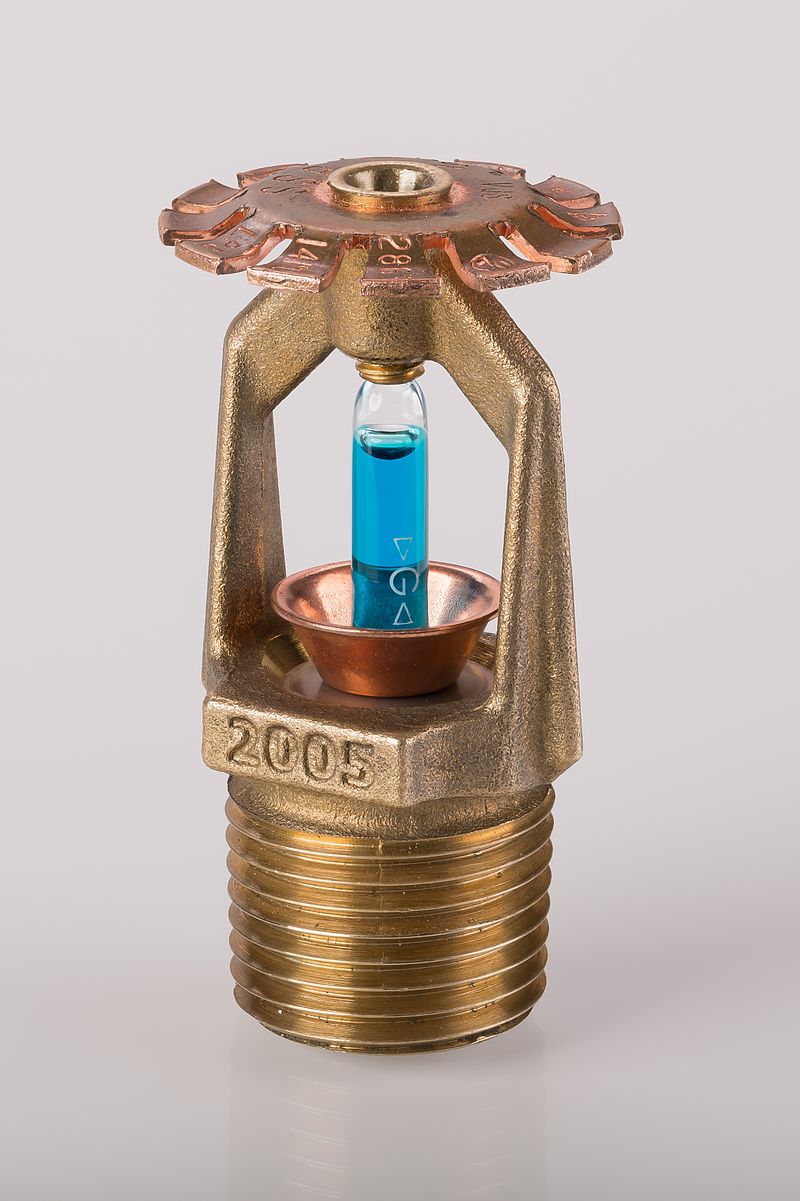

Mỗi vòi phun nước kín được giữ kín bằng một bóng đèn thủy tinh nhạy cảm với nhiệt (xem bên dưới) hoặc một liên kết kim loại hai phần được giữ với nhau bằng một hợp kim dễ nổ như kim loại của Wood  và các hợp kim khác có thành phần tương tự. Bóng đèn hoặc liên kết thủy tinh tác dụng áp lực lên nắp ống hoạt động như một phích cắm ngăn nước chảy cho đến khi nhiệt độ môi trường xung quanh vòi phun đạt đến nhiệt độ kích hoạt thiết kế của từng vòi phun. Do mỗi vòi phun nước kích hoạt độc lập khi đạt đến mức nhiệt định trước, nên số lượng vòi phun hoạt động chỉ giới hạn ở những nơi gần đám cháy, do đó tối đa hóa áp lực nước có sẵn so với điểm bắt nguồn của lửa.

Bóng đèn bị vỡ do sự giãn nở nhiệt của chất lỏng bên trong bóng đèn. Thời gian cần thiết trước khi bóng đèn bị vỡ phụ thuộc vào nhiệt độ. Dưới nhiệt độ thiết kế, nó không bị phá vỡ, và trên nhiệt độ thiết kế, nó bị phá vỡ, mất ít thời gian hơn để phá vỡ khi nhiệt độ tăng trên ngưỡng thiết kế. Thời gian đáp ứng được thể hiện như một chỉ số thời gian đáp ứng (RTI), thường có giá trị từ 35 đến 250 m ^½ s ^½ , nơi một giá trị thấp cho thấy một phản ứng nhanh.  Theo quy trình thử nghiệm tiêu chuẩn (không khí 135 ° C với vận tốc 2,5 m / s), bóng đèn phun nước 68 ° C sẽ vỡ trong vòng 7 đến 33 giây, tùy thuộc vào RTI. Các RTI cũng có thể được quy định tại các đơn vị hoàng đế, trong đó 1 ft ^½ s ^½ tương đương với 0,55 m ^½ s ^½ . Độ nhạy của vòi phun nước có thể bị ảnh hưởng tiêu cực nếu phần tử nhiệt đã được sơn.

Tiêu chuẩn đầu phun Springkler

TIÊU CHUẨN VIỆT NAM – TCVN 7336: 2003

• Phòng cháy chữa cháy
• H ệthống Sprinkler tự động
• Yêu cầu thiết kếvà lắp đặt

Fire protection – Automatic sprinkler systems – Design and installation requirements

LỜI NÓI ĐẦU

TCVN 7336:2003 do Ban kỹthuật tiêu chuẩn TCVN/TC Phòng cháy chữa cháy biên soạn, Tổng cục Tiêu chuẩn đo lường Chất lượng đề nghị Bộ Khoa học và Công nghệ ban hành.

PHẠM VI ÁP DỤNG

Tiêu chuẩn này quy định các yêu cầu đối với việc thiết kế, lắp đặt hệthống chữa cháy sprinkler tự động bằng nước, bọt (sau đây gọi là hệthống sprinkler) trong các tòa nhà và công trình xây dựng mới hoặc cải tạo.

Tiêu chuẩn này cũng áp dụng cho hệthống chữa cháy tràn ngập điều khiển bằng sprinkler, đầu bc và điều khiển từxa hoặc bằng tay.

Tiêu chuẩn này không áp dụng cho hệthống chữa cháy đối với:

• Các tòa nhà có chức năng đặc biệt và các thiết bịcông nghệngoài các tòa nhà đó;
• Các phòng ngầm dưới mặt đất của công nghiệp khai khoáng;
• Bể xăng dầu.

Download Tiêu chuẩn lắp đặt hệ thống sprinkler tại đây
