Những ưu điểm, cấu tạo và ứng dụng của van bướm

Ngày nay van bướm được ứng dụng rất nhiều trong công nghiệp cũng như đời sống, có thể nói van bướm được ứng dụng nhiều nhất trong các loại van công nghiệp. Vậy chúng ta biết gì và hiểu gì về van bướm, cấu tạo như thế nào? hoạt động ra sao? có những ưu điểm gì? Để giải đáp cho những câu hỏi trên chúng ta tham khảo bài viết dưới đây.

Thế nào là van bướm?

Van bướm là một van chuyển động quay một phần tư, được sử dụng để đóng /mở hoàn hoàn hoặc điều tiết dòng chảy lưu chất trên một hệ thống đường ống. Cấu tạo của van bướm bao gồm một đĩa được gắn trên một trục quay (trục van). Khi van bướm được đóng hoàn toàn, đĩa sẽ chặn hoàn toàn dùng chảy. Khi van bướm được mở hoàn toàn, đĩa nằm vuông góc với dòng khí hoặc chất lỏng.

Cấu tạo chi tiết của van bướm

Cấu tạo bao gồm 5 thành phần chính: thân, đĩa, trục, vòng làm kín và bộ phận truyền động.

Thân van bướm: Thân van thường có các thân khớp giữa hai mặt bích ống, phổ biến nhất là thiết kế thân ống và wafer. Thân van bướm được chế tạo từ các vật liệu chịu lực tốt, chống mài mòn và thân thiện với môi trường như, gang, thép, inox, nhựa.

Đĩa van bướm: Đĩa là cách van nó nhiệm vụ đóng/ ngắt dòng chảy giống như đĩa cuuar van cổng bóng của van bi, côn của van cầu. Có các biến thể trong thiết kế và định hướng đĩa để cải thiện lưu lượng. Đĩa van thường được chế tạo từ gang, nhựa và thông dụng nhất là thép không gỉ (inox)

Trục van: Có thể là trục một mảnh hoặc thiết kế hai mảnh (tách rời). Trục có nhiệm vụ cố định đĩa, kết nối đĩa van và thiết bị truyền động trong quá trình đóng/mở.

Vòng làm kín: Sử dụng khớp nối giao thoa giữa cạnh đĩa và vòng làm kín để đóng/ngắt và điều tiết lưu lượng. Vật liệu của vòng làm kín có thể được làm từ nhiều chất đàn hồi hoặc polyme khác nhau nhưa cao su EPDM, teflon PTFE, Cap su PP....

Thiết vị truyền động: Van bướm có 4 loại thiết bị truyền động cơ bản đó là truyền động tay quay(vô lăng), tay gạt, truyền động bằng điện và truyền động bằng khí nén. Mỗi loại thiết bị truyền động đều có những mục đích khác nhau các bạn có thể xem:

Tham khảo ngay Các loại thiết bị truyền động cho van bướm

Ưu điểm của Van bướm

Van bướm rất dễ dàng và nhanh chóng để mở. Một vòng quay 90 ° của thiết bị truyền động là có thể đóng/mở hoàn toàn van.

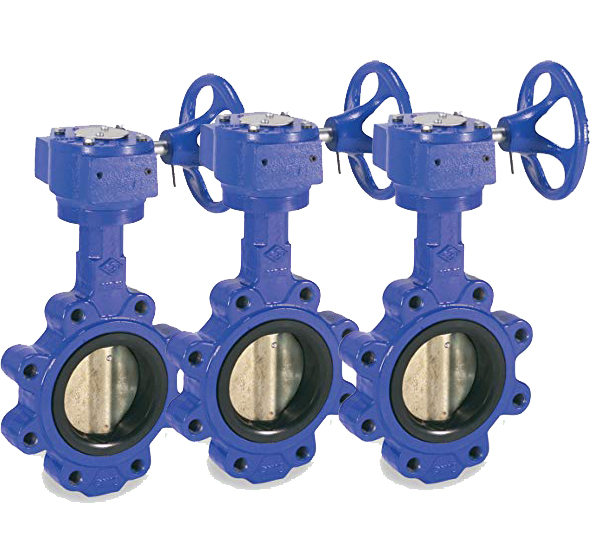

Van bướm là tương đối rẻ cho chi phí vật tư. Van bướm đòi hỏi ít vật liệu do thiết kế của chúng. Kinh tế nhất là loại wafer phù hợp giữa hai mặt bích đường ống. Một loại khác, thiết kế wafer lug, được giữ ở vị trí giữa hai mặt bích ống bằng bu lông nối với hai mặt bích và đi qua các lỗ trên vỏ ngoài của van. Hơn nữa, vật liệu Van bướm thông thường thường ít tốn kém.

Van bướm có yêu cầu không gian ít hơn. Điều này là do thiết kế nhỏ gọn của chúng đòi hỏi không gian ít hơn đáng kể so với các van khác.

Giảm mức độ và chi phí bảo trì. Độ tin cậy và giảm yêu cầu bảo trì của van Bướm làm cho chúng trở nên phổ biến. Mức độ hao mòn của chúng cho phép tuổi thọ của van được lâu hơn. Điều này giúp giảm chi phí vận hành trực tiếp và giảm thời gian cần thiết để bảo trì van.

Ứng dụng Van bướm

Van bướm có thể được sử dụng trên một loạt các ứng dụng. Chúng hoạt động tốt trong các ứng dụng nước khối lượng lớn và các ứng dụng bùn. Sau đây là một số ứng dụng điển hình của van bướm:

• Nước làm mát, không khí, khí, chống cháy, vv
• Bùn và các lưu chất tương tự
• Dịch vụ hút bụi
• Dịch vụ hơi nước và áp suất cao và nhiệt độ cao
• Các Ứng dụng trong khí nén
