Van An Toàn Hơi Có Tay

Van an toàn hơi có tay, còn được gọi là van an toàn tay giật, là một thiết bị quan trọng trong các hệ thống áp suất công nghiệp. Với khả năng tự động xả áp khi áp suất vượt quá mức cho phép và tính năng xả thủ công bằng tay, van này đóng vai trò then chốt trong việc bảo vệ hệ thống khỏi những rủi ro liên quan đến áp suất cao.

Bài viết này sẽ cung cấp một cái nhìn tổng quan về van an toàn hơi có tay, từ cấu tạo, nguyên lý hoạt động đến ứng dụng thực tế và các loại sản phẩm hiện có trên thị trường.

Giới thiệu, van an toàn tay giật là gì?

Van an toàn tay giật là một loại van đặc biệt được thiết kế để bảo vệ các hệ thống áp suất khỏi những nguy cơ do áp suất quá cao gây ra. Đây là thiết bị an toàn không thể thiếu trong nhiều ngành công nghiệp, đặc biệt là những ngành liên quan đến hơi nước, khí nén và các loại chất lỏng có áp suất cao.

Định nghĩa và chức năng cơ bản

Van an toàn tay giật có chức năng chính là tự động mở ra để xả bớt áp suất dư thừa khi áp suất trong hệ thống vượt quá mức cài đặt an toàn. Điều này giúp ngăn chặn các sự cố nguy hiểm như nổ đường ống hoặc vỡ thiết bị do áp suất quá cao. Ngoài ra, van còn được trang bị một cơ chế tay giật, cho phép người vận hành có thể chủ động xả áp khi cần thiết.

Đặc điểm nổi bật của van an toàn tay giật

Van an toàn tay giật có một số đặc điểm nổi bật sau:

Khả năng tự động xả áp khi áp suất vượt ngưỡng

Có tay giật để xả áp thủ công

Đa dạng về kích thước và vật liệu

Phù hợp với nhiều loại lưu chất và điều kiện làm việc khác nhau

Tầm quan trọng trong hệ thống công nghiệp

Trong môi trường công nghiệp, van an toàn tay giật đóng vai trò quan trọng trong việc:

Bảo vệ tính mạng con người và tài sản

Đảm bảo sự ổn định của quá trình sản xuất

Tuân thủ các quy định an toàn trong công nghiệp

Kéo dài tuổi thọ của thiết bị và hệ thống

Thông số kỹ thuật van an toàn tay giật

Để lựa chọn được van an toàn tay giật phù hợp với nhu cầu sử dụng, việc nắm rõ các thông số kỹ thuật là rất quan trọng. Dưới đây là những thông số chính cần được xem xét:

Kích thước và dải áp suất làm việc

Van an toàn tay giật có nhiều kích cỡ khác nhau, thường từ 15A đến 200A, phù hợp với các đường ống có đường kính khác nhau. Áp suất làm việc của van thường nằm trong khoảng từ PN10 đến PN40, tùy thuộc vào yêu cầu cụ thể của hệ thống.

Ví dụ:

Van kích thước 15A có thể phù hợp cho các đường ống nhỏ trong hệ thống điều hòa không khí.

Van kích thước 200A thường được sử dụng trong các nhà máy công nghiệp lớn với lưu lượng cao.

Vật liệu chế tạo và khả năng chịu nhiệt

Van an toàn tay giật được chế tạo từ nhiều loại vật liệu khác nhau như inox, gang, thép, đồng. Mỗi loại vật liệu có đặc tính riêng và phù hợp với các môi trường làm việc khác nhau:

Inox: Chống ăn mòn tốt, phù hợp với môi trường hóa chất

Gang: Giá thành rẻ, phù hợp với các ứng dụng thông thường

Thép: Độ bền cao, chịu được áp suất lớn

Đồng: Dẫn nhiệt tốt, thích hợp cho hệ thống nhiệt độ cao

Khả năng chịu nhiệt của van thường trong khoảng từ -5°C đến 450°C, tùy thuộc vào loại van và vật liệu chế tạo.

Kiểu kết nối và phương pháp lắp đặt

Van an toàn tay giật có hai kiểu kết nối chính:

Ren trong: Dễ dàng lắp đặt và thay thế, phù hợp với các hệ thống nhỏ

Mặt bích: Đảm bảo độ kín khít cao, thích hợp cho các hệ thống lớn và áp suất cao

Phương pháp lắp đặt cần tuân thủ các tiêu chuẩn an toàn và hướng dẫn của nhà sản xuất. Vị trí lắp đặt thường là điểm cao nhất của hệ thống hoặc gần nguồn sinh áp suất.

Các tiêu chuẩn và chứng nhận an toàn

Van an toàn tay giật cần đáp ứng các tiêu chuẩn quốc tế và địa phương về an toàn áp lực. Một số chứng nhận phổ biến bao gồm:

ASME (American Society of Mechanical Engineers)

CE (Conformité Européenne)

ISO 4126 (International Organization for Standardization)

Việc lựa chọn van có chứng nhận phù hợp không chỉ đảm bảo an toàn mà còn tuân thủ các quy định pháp lý trong lĩnh vực công nghiệp.

Hình ảnh van an toàn tay giật

Để hiểu rõ hơn về cấu tạo và đặc điểm của van an toàn tay giật, việc tham khảo các hình ảnh minh họa là rất hữu ích. Dưới đây là một số hình ảnh tiêu biểu của các loại van an toàn tay giật khác nhau:

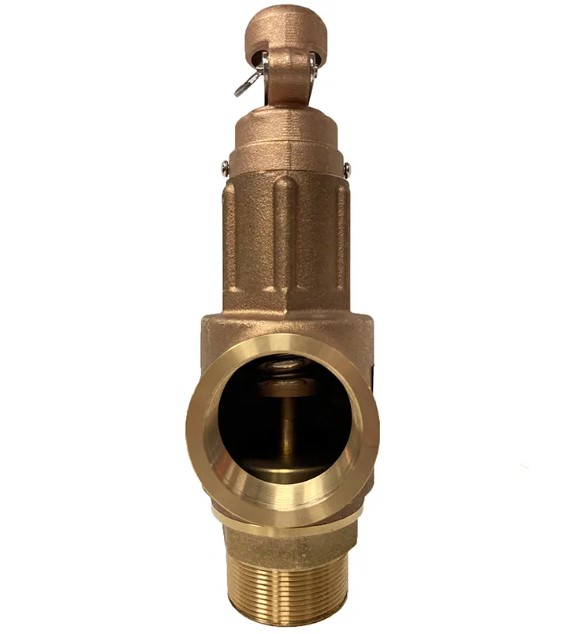

Hình ảnh tổng thể van an toàn tay giật

Các bộ phận chính của van

Hình ảnh van trong các ứng dụng thực tế

So sánh hình ảnh các loại van khác nhau

Cấu tạo và nguyên lý hoạt động van an toàn tay giật

Để hiểu rõ cách thức van an toàn tay giật bảo vệ hệ thống áp suất, chúng ta cần tìm hiểu chi tiết về cấu tạo và nguyên lý hoạt động của nó.

Cấu tạo van an toàn tay giật

Van an toàn tay giật có cấu tạo tương đối phức tạp, bao gồm nhiều bộ phận khác nhau, mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo hoạt động an toàn và hiệu quả của van.

Thân van và các bộ phận chính

Thân van là phần quan trọng nhất, thường được làm từ các vật liệu bền như inox, gang, thép hoặc đồng. Nó chứa các bộ phận bên trong và kết nối van với hệ thống đường ống.

Các bộ phận chính bên trong thân van bao gồm:

Đĩa van: Là bộ phận chính để đóng mở van, thường được làm từ vật liệu chịu mài mòn cao.

Lò xo: Giữ đĩa van ở vị trí đóng và điều chỉnh áp suất mở van.

Trục van: Kết nối đĩa van với cơ cấu tay giật.

Gioăng làm kín: Đảm bảo độ kín khít khi van đóng.

Cơ cấu tay giật

Cơ cấu tay giật là đặc điểm độc đáo của loại van này, bao gồm:

Tay cầm: Phần mà người vận hành có thể nắm để kéo.

Cơ cấu truyền động: Kết nối tay cầm với trục van.

Lò xo phụ: Giúp đưa tay cầm về vị trí ban đầu sau khi giật.

Các bộ phận phụ trợ

Ngoài các bộ phận chính, van an toàn tay giật còn có một số bộ phận phụ trợ như:

Nắp bảo vệ: Che chắn các bộ phận bên trong khỏi tác động của môi trường.

Đai ốc điều chỉnh: Cho phép tinh chỉnh áp suất mở van.

Ống xả: Dẫn lưu chất ra khỏi van khi xả áp.

Nguyên lý hoạt động van an toàn tay giật

Van an toàn tay giật hoạt động dựa trên nguyên lý cân bằng lực giữa áp suất lưu chất và lực đàn hồi của lò xo. Có hai chế độ hoạt động chính: tự động và thủ công.

Chế độ hoạt động tự động

Trong chế độ này, van hoạt động như sau:

Khi áp suất hệ thống dưới mức cài đặt, lực lò xo giữ đĩa van đóng kín.

Khi áp suất vượt quá mức cài đặt, lực từ lưu chất vượt qua lực lò xo, đẩy đĩa van mở ra.

Lưu chất được xả ra ngoài, làm giảm áp suất hệ thống.

Khi áp suất giảm xuống dưới mức cài đặt, lò xo sẽ đóng đĩa van lại.

Chế độ hoạt động thủ công

Chế độ này cho phép người vận hành chủ động xả áp:

Khi kéo tay giật, cơ cấu truyền động sẽ nâng trục van lên.

Trục van nâng đĩa van, mở đường cho lưu chất xả ra.

Khi thả tay giật, lò xo phụ sẽ đưa tay cầm về vị trí ban đầu.

Nếu áp suất vẫn cao, van sẽ tiếp tục mở cho đến khi áp suất giảm xuống mức an toàn.

Điều chỉnh và bảo trì

Để đảm bảo van hoạt động chính xác:

Áp suất mở van được điều chỉnh bằng cách thay đổi độ nén của lò xo.

Cần kiểm tra định kỳ độ kín của van và tình trạng các bộ phận.

Việc bảo trì thường xuyên giúp kéo dài tuổi thọ và duy trì hiệu suất của van.

Ứng dụng van an toàn tay giật

Van an toàn tay giật được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống áp suất. Dưới đây là một số ứng dụng chính của loại van này:

Trong ngành công nghiệp nhiệt điện

Trong các nhà máy nhi

Trong ngành công nghiệp nhiệt điện

Trong các nhà máy nhiệt điện, van an toàn tay giật đóng vai trò quan trọng trong việc bảo vệ thiết bị và hệ thống khỏi áp suất cao không mong muốn. Khi mà áp suất trong hệ thống hơi nước vượt quá mức quy định, van sẽ tự động mở để xả bớt hơi nước, ngăn chặn nguy cơ hỏng hóc hoặc nổ.

Lợi ích của việc sử dụng van an toàn tay giật trong nhiệt điện

Bảo vệ thiết bị: Van giúp bảo vệ các thiết bị như bình chứa, máy phát điện và ống dẫn khỏi áp suất quá lớn, kéo dài tuổi thọ thiết bị.

Đảm bảo an toàn cho người lao động: Việc giảm áp suất kịp thời giúp tránh những tai nạn có thể xảy ra do nổ hoặc rò rỉ hơi nước.

Tăng hiệu suất hoạt động: Giúp duy trì áp suất ổn định, từ đó tăng cường hiệu quả hoạt động của hệ thống.

Trong ngành chế biến thực phẩm

Van an toàn tay giật cũng được ứng dụng trong ngành chế biến thực phẩm, nơi yêu cầu cao về an toàn vệ sinh và chất lượng sản phẩm.

Cần thiết trong quy trình sản xuất

Ngăn ngừa ô nhiễm: Van an toàn giúp kiểm soát áp suất trong hệ thống, ngăn ngừa việc rò rỉ chất lỏng có thể gây ô nhiễm đến sản phẩm thực phẩm.

Bảo vệ quy trình chế biến: Khi áp suất vượt quá mức cho phép, van sẽ mở để xả áp, đảm bảo quy trình sản xuất diễn ra trơn tru và hiệu quả.

Duy trì chất lượng sản phẩm: Việc điều chỉnh áp suất chính xác giúp bảo vệ chất lượng và an toàn của thực phẩm.

Trong hệ thống hóa chất

Hệ thống hóa chất là một lĩnh vực khác mà van an toàn tay giật có vai trò rất quan trọng, đặc biệt là trong các dây chuyền sản xuất hóa chất độc hại.

Giảm thiểu rủi ro trong sản xuất hóa chất

Kiểm soát áp suất: Van giúp duy trì áp suất trong giới hạn an toàn, ngăn ngừa nguy cơ phản ứng hóa học không mong muốn.

Xả áp kịp thời: Trong trường hợp xảy ra sự cố, van an toàn sẽ xả áp nhanh chóng để giảm thiểu thiệt hại.

An toàn cho môi trường: Bằng cách ngăn ngừa rò rỉ hóa chất ra bên ngoài, van góp phần bảo vệ môi trường sống.

Ưu nhược điểm dòng van an toàn tay giật

Van an toàn tay giật có nhiều ưu điểm nhưng cũng không thiếu những nhược điểm cần lưu ý khi sử dụng. Dưới đây là một số phân tích chi tiết:

Ưu điểm của van an toàn tay giật

Hoạt động chính xác: Với cấu trúc đơn giản và nguyên lý hoạt động rõ ràng, van an toàn tay giật hoạt động rất chính xác và tin cậy trong việc kiểm soát áp suất.

Dễ dàng bảo trì: Các bộ phận của van đều có thể dễ dàng tiếp cận và thay thế, giúp quá trình bảo trì trở nên thuận lợi hơn.

Tính linh hoạt: Van có thể được sử dụng trong nhiều loại môi trường và ứng dụng khác nhau, từ công nghiệp nhẹ đến nặng.

Nhược điểm của van an toàn tay giật

Yêu cầu vận hành thủ công: Đối với chế độ hoạt động thủ công, van cần có người vận hành trực tiếp, điều này có thể gây rủi ro nếu không được chú ý.

Có thể gặp trục trặc cơ học: Các bộ phận cơ khí như tay giật và lò xo có thể gặp trục trặc theo thời gian, đòi hỏi sự chăm sóc và kiểm tra thường xuyên.

Giá thành: So với một số loại van an toàn khác, giá thành của van an toàn tay giật có thể cao hơn đôi chút do tính năng và chất liệu sử dụng.

Các sản phẩm van an toàn tay giật hiện nay đang cung cấp

Trên thị trường hiện nay có đa dạng sản phẩm van an toàn tay giật từ nhiều thương hiệu và nguồn gốc khác nhau. Dưới đây là một số sản phẩm tiêu biểu:

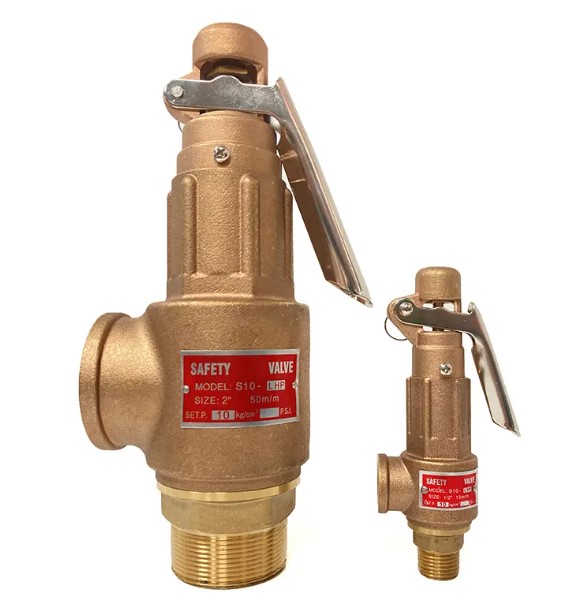

Van an toàn đồng tay giật Nhật Bản

Van an toàn đồng tay giật nhập khẩu từ Nhật Bản nổi bật với chất lượng cao và tính năng vượt trội:

Chất liệu: Thường làm từ đồng thau, chịu được áp lực cao và có khả năng chống ăn mòn tốt.

Hiệu suất: Hoạt động ổn định, độ chính xác cao trong việc điều chỉnh áp suất.

Ứng dụng: Phù hợp cho các hệ thống nước nóng, hơi nước và khí.

Van an toàn inox tay giật Đài Loan

Sản phẩm từ Đài Loan được biết đến với độ bền và tính năng tối ưu:

Chất liệu: Inox 304 hoặc 316, giúp tăng khả năng chống oxy hóa và ăn mòn.

Thiết kế: Tinh tế, dễ dàng lắp đặt và bảo trì.

Ứng dụng: Sử dụng trong ngành thực phẩm, dược phẩm, và hóa chất.

Van an toàn gang tay giật Hàn Quốc

Van an toàn gang tay giật Hàn Quốc nổi bật với sự chắc chắn và bền bỉ:

Chất liệu: Gang dẻo, phù hợp cho các hệ thống áp lực mạnh.

Khả năng chịu áp lực: Thích hợp cho các ứng dụng công nghiệp nặng.

Giá cả: Cạnh tranh, phù hợp với ngân sách của nhiều doanh nghiệp.

Van an toàn thép tay giật Trung Quốc

Van an toàn thép tay giật từ Trung Quốc cũng đã chiếm lĩnh thị trường với tính năng mạnh mẽ và giá cả phải chăng:

Chất liệu: Thép carbon hoặc thép không gỉ, khả năng hoạt động tốt trong môi trường khắc nghiệt.

Chất lượng: Được sản xuất dựa trên tiêu chuẩn quốc tế, đảm bảo độ an toàn và chất lượng.

Ứng dụng: Thích hợp cho nhà máy hóa chất, dầu khí và các ngành công nghiệp nặng khác.
