Van bướm khí nén DN200

Tóm tắt nội dung: van bướm là một trong những dòng van được sử dụng nhiều nhất trong các hệ thống công nghiệp hiện nay. Van bướm khí nén DN200 là sản phẩm dành được nhiều sự quan tâm của khách hàng.

Nôi dung bài viết bao gồm cấu trúc, nguyên lý hoạt động, phân loại và ứng dụng của van bướm khí nén DN200. Ngoài ra, nếu quý khách có nhu cầu sử dụng các sản phẩm van công nghiệp chính hãng, hãy liên hệ với HT Việt Nam qua hotline để được tư vấn trực tiếp.

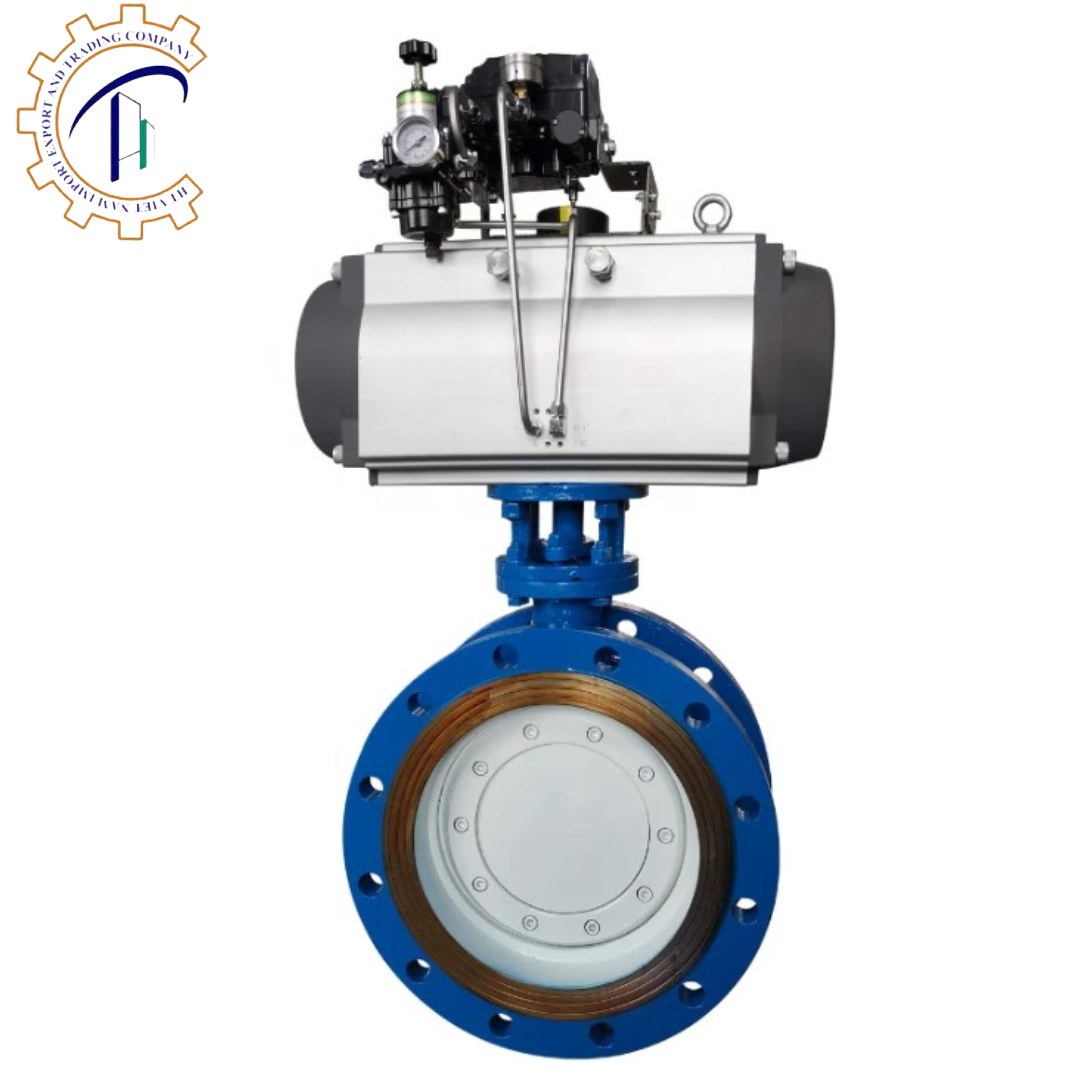

Giới thiệu sản phẩm van bướm khí nén DN200

Van bướm khí nén DN200, còn được gọi là van cánh bướm điều khiển khí nén, là loại van bướm được điều khiển bằng khí nén thông qua bộ điều khiển. Trong một số trường hợp, có thể cần lắp thêm bộ điều khiển tuyến tính vào hệ thống.

Van bướm điều khiển khí nén được cấu thành từ 3 phần riêng biệt bao gồm: Van bướm + Bộ chuyền động khí nén + Bộ điều khiển tuyến tính.

Van bướm khí nén DN200 thường có hai loại chính: Van bướm điều khiển khí nén On/Off và van bướm điều khiển khí nén tuyến tính. Chúng đóng vai trò quan trọng trong việc điều chỉnh lưu lượng và áp suất khí nén để đảm bảo hoạt động ổn định và an toàn.

Các ứng dụng của van bướm khí nén DN200 rất đa dạng, bao gồm trong sản xuất, hệ thống HVAC, hệ thống thoát nước, và các hệ thống khí nén công nghiệp khác.

Cấu tạo chi tiết của van bướm khí nén DN200

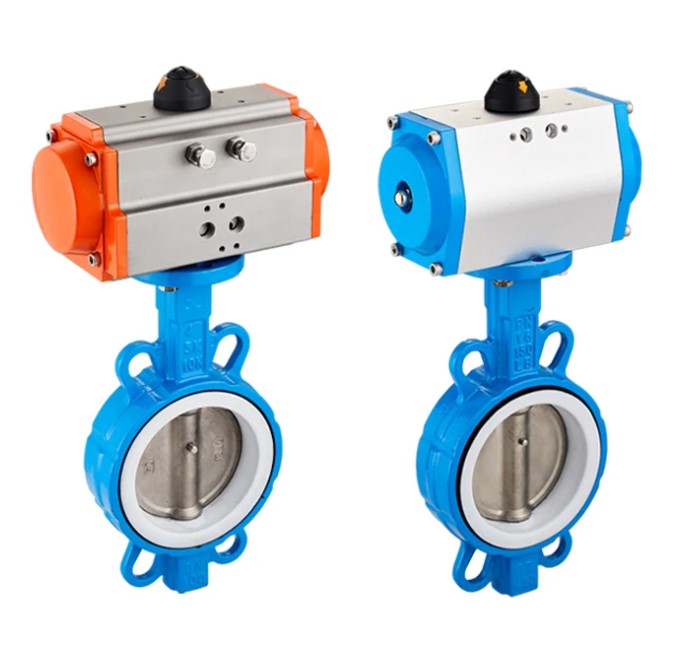

Van điều khiển khí nén bao gồm hai thành phần chính: van bướm và bộ điều khiển khí nén. Hai thành phần này được kết nối với nhau thông qua việc sử dụng bu lông.

Van bướm

Van bướm là loại van công nghiệp hoạt động bằng cách xoay một đĩa van hình dẹt 90 độ. Khi đĩa van nằm vuông góc với dòng chảy, nó hoàn toàn ngăn chặn dòng chất lỏng đi qua. Ngược lại, Khi đĩa van quay 90 độ, nó nằm song song với dòng chất lỏng.

Thân van thường được sản xuất từ các loại hợp kim chịu lực như gang, thép, inox, nhựa... Tùy thuộc vào môi trường sử dụng, ta chọn vật liệu phù hợp.

Đĩa van quay 90 độ để mở hoặc đóng van hoàn toàn. Đĩa van tiếp xúc trực tiếp với chất lỏng trong ống. Do đó, nó thường được làm từ những vật liệu chống ăn mòn như inox, nhựa.

Gioăng van được làm từ cao su, teflon (PTFE)... Tuỳ vào loại chất lỏng trong đường ống, người dùng có thể lựa chọn được loại gioăng phù hợp, đảm bảo hiệu quả vận hành của van.

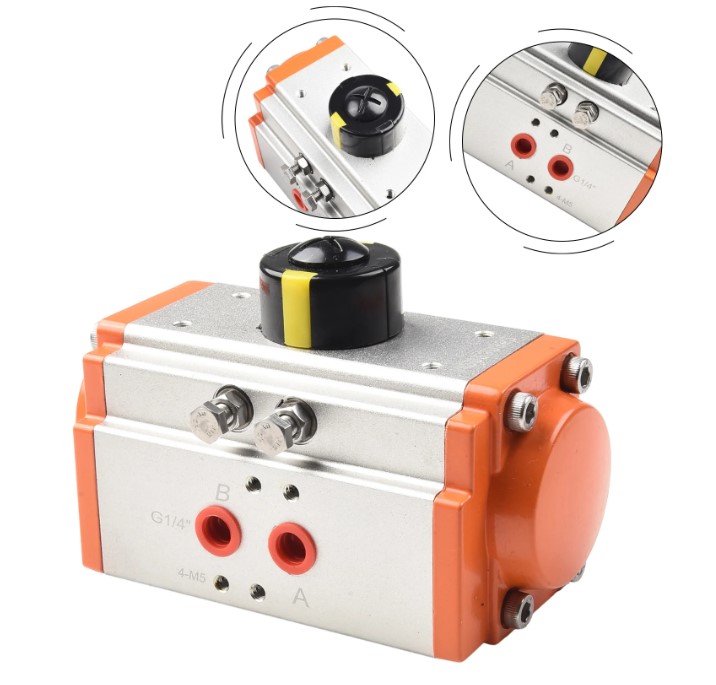

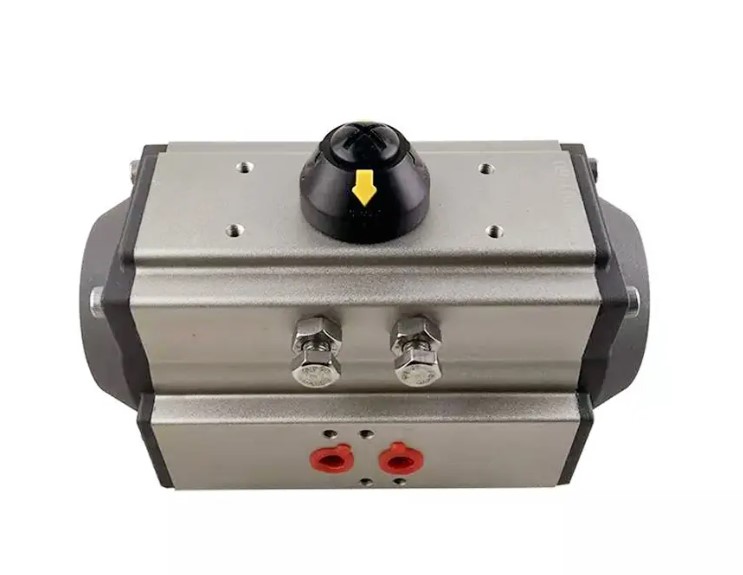

Bộ truyền động khí nén

Bản chất của cơ cấu truyền động là hai piston di chuyển ngược chiều. Phần thân sẽ được kết nối với các răng khớp với một trục quay. Trục quay này sau đó sẽ liên kết với trục của van bướm.

Bộ truyền động khí nén được làm từ hợp kim nhôm nguyên khối và phủ một lớp sơn tĩnh điện giúp chống bám bụi, chống ăn mòn và tăng độ bền cho sản phẩm.

Tùy thuộc vào mục đích sử dụng cụ thể, chúng ta có thể bổ sung bộ điều khiển tuyến tính vào sản phẩm.

Cách hoạt động của van bướm khí nén DN200

Khí nén từ máy nén khí được chuyển đến bộ điều khiển (xy lanh kép) thông qua một van điện từ (solenoid valve 5/2) và sau đó được cấp vào bộ truyền động để di chuyển piston.

Hai piston di chuyển ngược nhau tác động lên trục quay tạo ra moment xoắn làm quay trục. Moment này được truyền đến trục van bướm dưới cùng. Tùy thuộc vào cổng cấp khí, van bướm sẽ được điều chỉnh từ vị trí đóng sang mở hoặc ngược lại.

Một loại khác của bộ truyền động khí nén là dạng tác động đơn, trong đó piston được cố định bằng lò xo. Khi khí nén được cấp vào bộ truyền động, lực khí nén vượt qua áp lực của lò xo để di chuyển piston.

Khi ngừng cấp khí, lò xo sẽ đẩy piston trở lại vị trí ban đầu. Loại bộ truyền động này thường được sử dụng cho hệ thống van thường đóng hoặc thường mở.

Ưu điểm và ứng dụng của van bướm khí nén DN200 trong công nghiệp

Ưu điểm

• Van bướm khí nén DN200 có thiết kế nhỏ gọn, dễ dàng lắp đặt và chi phí thấp.
• Van bướm điều khiển khí nén có thời gian mở đóng nhanh, thường khoảng 1 đến 2 giây.
• Nguyên tắc hoạt động đơn giản giúp việc sử dụng trở nên dễ dàng.
• Phù hợp với hầu hết các môi trường sử dụng, với chất liệu van chất lượng cao và bộ điều khiển khí nén được làm từ hợp kim nhôm có tuổi thọ cao.
• Giá thành của van bướm khí nén DN200 thấp hơn nhiều so với các loại van điện cùng kích cỡ.
• Việc bảo hành và bảo dưỡng dễ dàng thuận tiện do cấu trúc đơn giản của sản phẩm.

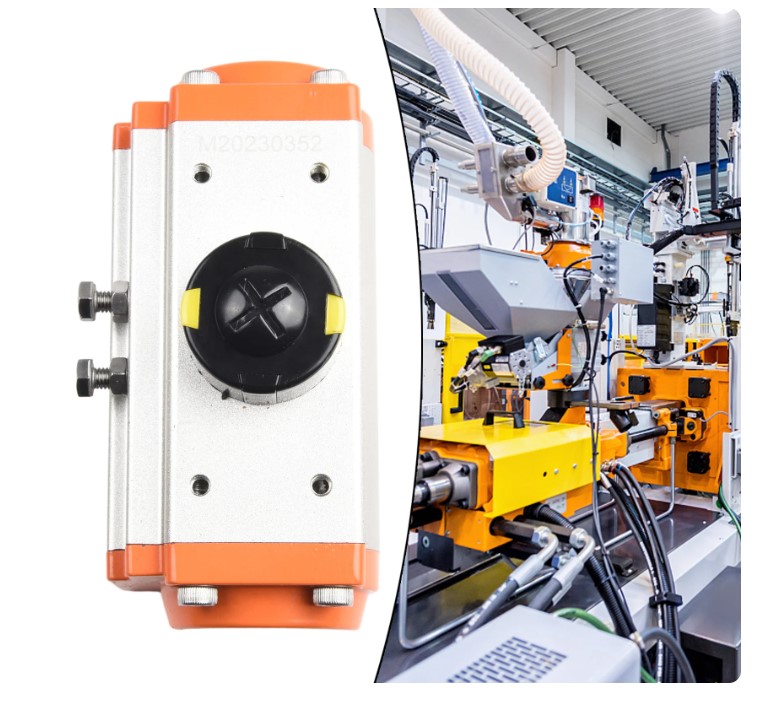

Ứng dụng của van bướm khí nén DN200

Hiện nay, van bướm nói chung và van bướm khí nén DN200 cụ thể đang được áp dụng phổ biến trong thực tế và được sử dụng rộng rãi trong các môi trường khác nhau:

• Được sử dụng để mở và đóng đường ống dẫn khí trong các hệ thống khí nén.
• Được áp dụng để điều chỉnh luồng nước sạch và nước thải.
• Sử dụng để điều khiển luồng khí gas, oxy, và các loại khí khác.
• Đặc biệt phù hợp cho việc vận hành hệ thống cấp liệu và xả liệu như than, vật liệu rắn và vật liệu lỏng.
• Thường được áp dụng trong các ngành công nghiệp như nhà máy gạch, nhà máy thức ăn chăn nuôi, nhà máy xi măng, nhà máy dệt nhuộm,...
• Sử dụng trong nhà máy thực phẩm, nhà máy dược phẩm, nhà máy bia, nhà máy đồ uống, nhà máy chế tạo, và các nhà máy sản xuất khác.

Phân loại các mẫu van bướm khí nén DN200

Để phân loại van bướm khí nén DN200, chúng ta có nhiều phương pháp khác nhau. Dưới đây là một số loại van bướm khí nén DN200 đang được HT Việt Nam cung cấp:

Phân loại theo kiểu đóng mở

Trong phương pháp phân loại này, chúng ta có hai loại van bướm điều khiển khí nén chính là:...

♦ Van bướm điều khiển khí nén ON/OFF

Van bướm khí nén DN200 dạng ON/OFF là loại van bướm chỉ dùng để mở hoặc đóng van (ON/OFF), van này được điều khiển để mở hoặc đóng hoặc điều tiết lưu lượng bằng áp lực khí nén. Khi cấp khí nén, đầu điều khiển sẽ làm cho van bướm quay và cho phép thao tác mở hoặc đóng van trên đường ống.

Thông số kỹ thuật:

• Chất liệu van bướm: Gang, Inox, Thân gang cánh Inox, nhựa.
• Chất liệu bộ khí nén: Hợp kim nhôm.
• Gioăng: EPDM, VITON, PVDF, TEFLON, INOX.
• Áp lực van: PN10, PN16.
• Tiêu chuẩn van: Jis, Ansi.
• Áp lực khí nén: từ 0 đến 8 bar.
• Xuất xứ: Hàn Quốc, Đài Loan...
• Bảo hành: 12 tháng.

♦ Van bướm điều khiển khí nén tuyến tính

Van bướm được điều khiển bằng áp lực khí nén từ “bộ điều khiển khí nén” kết nối với “bộ điều khiển khí nén tuyến tính” để người dùng có thể kiểm soát, cài đặt và lập trình với tín hiệu truyền 4-20ma để điều chỉnh van bướm mở đóng trong khoảng từ 0 đến 90 độ.

Thông số kỹ thuật

• Vật liệu của van bướm: thân làm từ gang, cánh làm từ inox, gang, nhựa.
• Vật liệu của bộ khí nén: hợp kim nhôm.
• Vật liệu của bộ tuyến tính: hợp kim.
• Kiểu hoạt động: mở đóng trong khoảng từ 0-90 độ.
• Áp lực khí nén: từ 0-8bar.
• Áp lực làm việc: PN10, PN16.
• Nhiệt độ làm việc: từ 0-220 độ C.
• Môi trường làm việc: nước, hóa chất, dầu, khí...
• Bảo hành: 12 tháng.

Phân loại theo vật liệu chế tạo van

♦ Van bướm inox điều khiển khí nén DN200

Van bướm inox khí nén DN200 được sản xuất từ chất liệu Inox, có khả năng chống oxy hóa và ăn mòn cao, phù hợp với các môi trường như axit, nước thải, nước...

Thông số kỹ thuật:

• Vật liệu: Inox 304, 316.
• Vật liệu bộ điều khiển khí nén: Hợp kim nhôm.
• Gioăng làm kín: Teplon(PTFE).
• Tiêu chuẩn: JIS, BS, ANSI.
• Kết nối: Mặt bích, bích ép Wafer.
• Chế độ hoạt động: ON/OFF, tuyến tính.
• Áp lực chịu đựng: PN16.
• Môi trường làm việc: Nước thải, hóa chất, axit...
• Tác động: Đơn hoặc kép.
• Bảo hành: 12 tháng.

♦ Van bướm gang điều khiển khí nén DN200

Van bướm gang khí nén DN200 được sản xuất từ vật liệu thân gang và cánh van inox, đảm bảo chất lượng cao và giá thành phải chăng, phù hợp cho nhiều môi trường ứng dụng.

Thông số kỹ thuật:

• Chất liệu thân van: gang hoặc gang dẻo.
• Chất liệu cánh van: inox và gang.
• Đầu khí nén: hợp kim nhôm,
• Chất liệu đĩa và trục van: inox.
• Lớp lót: EPDM, Viton, Teflon và Inox.
• Van có thể hoạt động ở áp suất JIS - 10K, 20K; ANSI - 150LB, 300LB.
• Nhiệt độ hoạt động: -10°C đến 250°C.
• Kiểu hoạt động: ON/OFF và tuyến tính.
• Môi trường hoạt động: sử dụng cho hơi, khí, dầu, nước, gas.
• Sản phẩm được nhập khẩu từ các nước như Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc bởi HT Việt Nam.

♦ Van bướm vi sinh điều khiển khí nén DN200

Van bướm vi sinh khí nén DN200 là loại van thường được sử dụng trong các môi trường như nước sạch, thực phẩm, hóa chất... Do chất liệu van hoàn toàn là inox nên chúng có độ bền cao, chống chịu được oxy hóa.

Thông số kỹ thuật:

• Chất liệu van bướm: Inox 304, inox 316.
• Chất liệu vỏ bộ khí nén: Hợp kim nhôm.
• Gioăng làm kín: Teflon, viton.
• Áp lực van bướm: PN16.
• Áp lực khí nén: 0 đến 8 bar.
• Kết nối đường ống: lắp ren, hàn, clamp.
• Tiêu chuẩn van: DIN, ANSI.
• Nhiệt độ làm việc: 180 độ C.
• Xuất xứ: Đài Loan, Hàn Quốc.
• Bảo hành: 12 tháng.

♦ Van bướm nhựa điều khiển khí nén DN200

Van bướm nhựa khí nén DN200 có van bướm được làm từ vật liệu nhựa như PVC, UPVC, CPVC... Thiết kế bằng nhựa giúp giảm quá trình ăn mòn tự nhiên và oxi hóa, phù hợp với môi trường nước chứa muối như trong hồ bơi, bể bơi, nước biển hoặc các môi trường hóa chất.

Thông số kỹ thuật:

• Thân van: Nhựa PVC, UPVC, CPVC...
• Gioăng làm kín: PTFE, NBR...
• Áp lực làm việc: PN16.
• Hãng sản xuất: DHC, samwoo, Emico, haitima, AUT, FAF...
• Áp lực khí: 10bar.
• Hoạt động: tác động đơn và kép.
• Thời gian mở, đóng van: nhanh 1-2 giây.
• Nhiệt độ làm việc cho phép: -20 độ C đến 60 độ C.
• Xuất xứ: Đài Loan, Hàn Quốc, EU...
• Chứng chỉ: CO-CQ đầy đủ.

Phân loại theo cấu trúc van

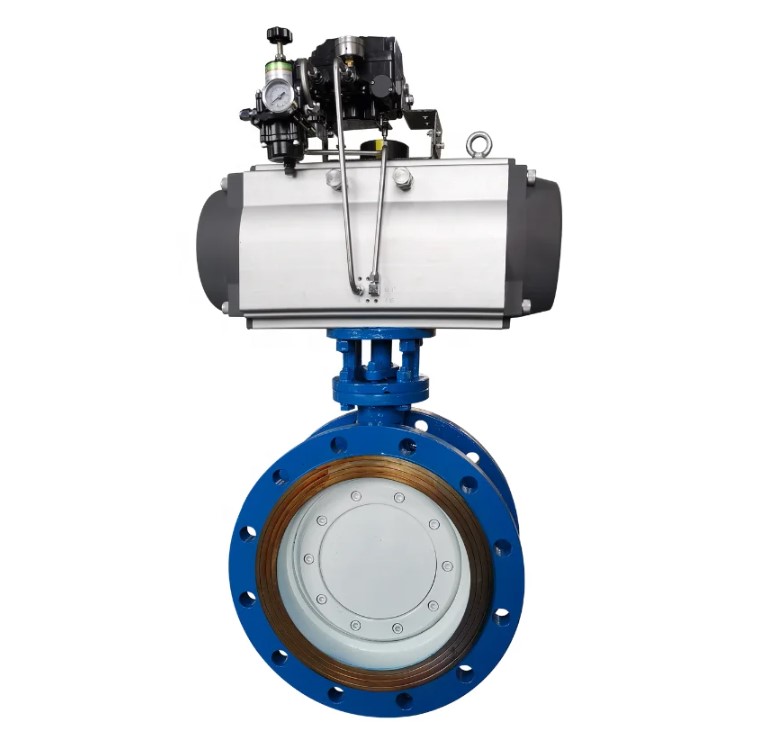

♦ Van bướm khí nén mặt bích

Van bướm khí nén mặt bích là loại van bướm được thiết kế để kết nối với đường ống thông qua mặt bích, giúp tăng cường áp lực chịu đựng của van và đảm bảo tính chắc chắn, ổn định của van.

Thông số kỹ thuật:

• Vật liệu: Thân van là gang hoặc Inox, cánh van có thể là Inox, gang hoặc nhựa.
• Phần làm kín: EPDM, VITON, PVDF, TEFLON, INOX.
• Áp lực làm việc: JIS có thể là 10K, 20K, 25K.. Hoặc ANSI là PN 10, PN 16.
• Áp lực khí nén: từ 0 – 8bar.
• Thời gian đóng mở van: từ 1 – 2 giây.
• Kiểu tác động: khí kiểu đơn hoặc kép.
• Nhiệt độ làm việc: từ 0 – 200 độ C.

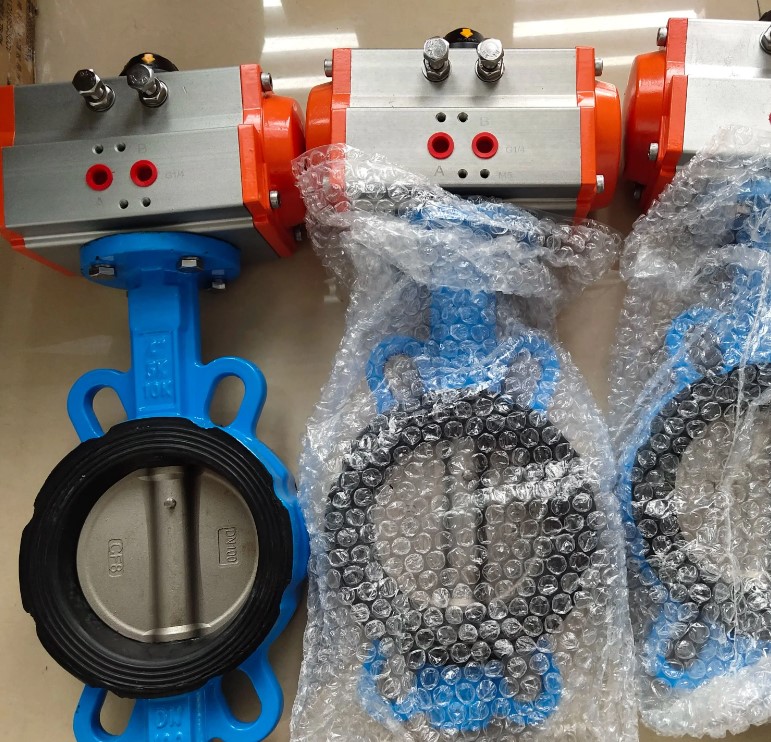

♦ Van bướm khí nén DN200 dạng Wafer

Van bướm khí nén DN200 dạng Wafer là một loại van bướm khí nén phổ biến nhất, với thiết kế treo và tai bắt bulong, có 2 hoặc 4 lỗ để bắt bulong.

Thông số kỹ thuật

• Chất liệu thân van: gang, inox, thân gang.
• Chất liệu cánh van: inox.
• Bộ khí nén được làm từ hợp kim nhôm.
• Chất liệu gioăng sử dụng các loại EPDM, VITON, PVDF, TEFLON và INOX.
• Van có áp lực là PN10, PN16, tuân theo tiêu chuẩn Jis, Ansi với áp lực khí nén từ 0 đến 8 bar.
• Sản phẩm có nguồn gốc từ Hàn Quốc, Đài Loan và được bảo hành trong 12 tháng.

♦ Van bướm khí nén DN200 tay quay

Van bướm khí nén DN200 tay quay là một loại van hoạt động bằng áp suất khí nén, được trang bị tay quay để thao tác thủ công tạm thời hoặc khi có sự cố với hệ thống khí nén.

Thông số kỹ thuật

• Vật liệu chế tạo van: thân gang cánh Inox, Inox, gang...
• Bộ điều khiển khí nén được làm từ hợp kim nhôm.
• Chất liệu Gioăng làm kín: EPDM, VITON, PVDF, TEFLON, INOX.
• Kiểu đóng mở: ON/OFF và tuyến tính.
• Tuân thủ các tiêu chuẩn Ansi, Jis, Din.
• Nhiệt độ làm việc: 0 đến 200 độ C.
• Áp lực làm việc: PN10, PN16.
• Áp suất khí nén: 0 đến 8 bar.
• Môi trường làm việc: nước, khí, dầu, gas,...
• Được nhập khẩu từ Đài Loan, Hàn Quốc, Nhật Bản...
• Sản phẩm được bảo hành trong 12 tháng.

Phân loại theo xuất xứ van bướm điều khiển khí nén

♦ Van bướm khí nén DN200 Geko - Đài Loan

Van bướm khí nén DN200 Đài Loan là loại van bướm khí nén được sản xuất tại Đài Loan. Sản phẩm này có giá thành thấp hơn so với các loại van bướm khí nén khác không phải vì chất lượng kém, mà là do chi phí vận chuyển và phát sinh ít hơn do quãng đường ngắn từ Đài Loan đến Việt Nam.

HT Việt Nam hiện đang cung cấp van bướm khí nén của thương hiệu Geko - Đài Loan. Đây là một thương hiệu nổi tiếng tại châu Âu, được liên kết và sát nhập với công ty sản xuất van tại Đài Loan để tạo ra thương hiệu Geko - Taiwan.

Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại, đạt tiêu chuẩn châu Âu và có chất lượng tương đương với các sản phẩm cao cấp từ các thương hiệu lớn, nhưng lại có giá thành phải chăng. Sản phẩm này phù hợp với nhiều điều kiện công trình tại Việt Nam hiện nay.

♦ Van bướm khí nén DN200 Hàn Quốc

Các loại van bướm Hàn Quốc như Wonil, Samwoo, DJK được điều khiển bằng bộ điều khiển khí nén Hàn Quốc. Đặc điểm của dòng sản phẩm này là thiết kế đẹp mắt, chất lượng cao và giá cả hợp lý.

HT Việt Nam hiện đang cung cấp các loại van bướm điều khiển khí nén Hàn Quốc như:

• Van bướm gang Wonil DN200.
• Van bướm inox Wonil DN200.
• Van bướm Samwoo DN200.
• Van bướm tay quay Hàn Quốc DN200.

♦ Van bướm khí nén DN200 Nhật Bản

Như chúng ta đã biết, không chỉ riêng van bướm điều khiển khí nén DN200 mà nhiều sản phẩm khác của Nhật Bản cũng được đánh giá cao về chất lượng và thiết kế.

Cách lắp đặt van bướm điều khiển khí nén

Để lắp đặt van bướm điều khiển khí nén một cách chính xác, chúng ta cần thực hiện các bước cơ bản sau:

B1: Công tác chuẩn bị

• Hãy chuẩn bị đầy đủ các dụng cụ chuyên dùng như cờ lê, mỏ lết, gioăng kín, bulong, ốc vít để lắp đặt.
• Chọn van bướm có kích thước phù hợp với đường ống và tùy thuộc vào điều kiện làm việc để chọn loại van bướm phù hợp với chất liệu.
• Trước khi lắp đặt, hãy thử nghiệm van để kiểm tra xem có vấn đề gì không, có rò rỉ khí hay không.
• Dọn sạch đường ống và van bướm, tránh để các dị vật hay cặn bẩn làm ảnh hưởng tới quá trình hoạt động của van.

B2: Lắp đặt van bướm điều khiển khí nén

• Để tránh biến dạng của van, hãy mở van 1/4 vòng trước khi xiết bu long gioăng.
• Van bướm điều khiển khí nén có hai dạng chính là dạng Wafer và dạng mặt bích. Dạng mặt bích thường có nhiều lỗ để bắt bulong, trong khi van bướm dạng wafer chỉ có 2 hoặc 4 lỗ để bắt bulong.
• Để làm kín, hãy lắp gioăng cao su vào hai đầu đường ống.
• Sau đó, lắp van bướm vào đường ống và xiết bulong từ từ theo kiểu so le nhau để đảm bảo các ốc được xiết đều và van bướm được cố định chặt chẽ.

B3: Kiểm tra, test thử van bướm điều khiển khí nén

• Trước khi sử dụng, cần kiểm tra và thử nghiệm van bướm điều khiển khí nén.
• Thử nghiệm van trong điều kiện không tải để đảm bảo hoạt động bình thường của cánh van mà không có chất lưu qua. Điều này giúp phát hiện sự kẹt cứng hoặc các vấn đề khác.
• Tiếp theo, thử nghiệm van khi có chất lưu chảy qua để kiểm tra xem van có rò rỉ chất lỏng hay không.

Nếu gặp bất kì khó khăn trong quá trình lắp đặt hoặc sử dụng, quý khách có thể liên hệ tới hotline của HT Việt Nam để được hỗ trợ kịp thời. HT sở hữu đội ngũ chuyên viên kỹ thuật cao, giàu kinh nghiệm, sẵn sàng hỗ trợ khách hàng mọi lúc mọi nơi.
