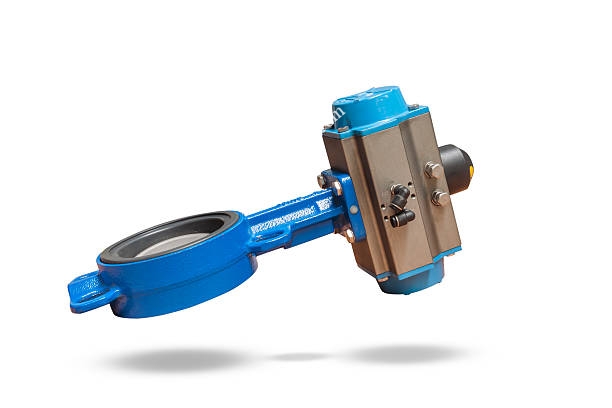

Van bướm khí nén

Mô tả ngắn

Với sự phát triển nhanh chóng của ngành công nghiệp hiện đại, tỷ lệ sử dụng van bướm khí nén cũng dần tăng lên. Về ưu điểm, van bướm khí nén đóng mở nhanh, dễ dàng và có khả năng cản chất lỏng thấp. Nó có cấu trúc đơn giản, khối lượng nhỏ và trọng lượng nhẹ.

Hiện tại HT Việt Nam đang là đơn vị phân phối chính hãng các loại van công nghiệp. Với hơn 3000 dòng sản phẩm, chúng tôi tự tin đáp ứng được đầy đủ các nhu cầu của khách hàng. Hãy Liên hệ ngay với chúng tôi qua hotline để được tư vấn trực tiếp

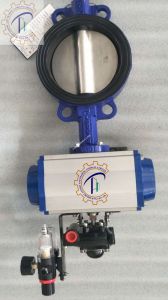

Van bướm khí nén là gì?

Van bướm khí nén là loại van sử dụng áp suất không khí để điều khiển dòng chất lỏng hoặc khí. Bằng cách  quay một đĩa ( cánh bướm ) 90 độ để đóng hoặc mở van, van bướm khí nén hoạt động đơn giản, đáng tin cậy và dễ sử dụng nên phù hợp với nhiều ứng dụng.

Hãy để lại lời nhắn

Van bướm thường được sử dụng cho các đường ống có đường kính lớn và là phụ kiện phổ biến trong các nhà máy, xí nghiệp, cơ sở công nghiệp. Ngoài vai trò đóng mở dòng lưu chất, van bướm điều khiển khí nén còn được biết đến với khả năng điều tiế dòng chảy tuyệt vời.

Tại sao nên sử dụng van bướm điều khiển khí nén

1. An toàn và tin cậy: van bướm điều khiển khí nén có khả năng tự động và đóng mở từ xa. Điều này rất phù hợp với các hệ thống hóa chất độc hai.

Hơn nữa khả năng đóng mở nhanh của van bướm có thể chặn chất lỏng kịp thời khi không may xảy ra sự cố.

2. Mức độ tự động hóa cao: van bướm điều khiển khí nén kết nối với hệ thống điều khiển thông minh, giúp người dùng có thể điều khiển và giám sát từ xa. Đối với các vị trí van khó tiếp cận, điều này là một điểm cộng lớn.

3. Chịu áp lực tốt: van bướm khí nén có thể áp dụng cho các ứng dụng chân không. Chứng tỏ khả năng chịu áp tuyệt vời của dòng sản phẩm này.

4. Bảo trì đơn giản: cấu trúc đơn giản không chỉgiúp van bướm tiết kiệm được không gian mà còn thuận tiện cho việc tháo lắp và bảo trì.

5. kết nối mặt bích chắc chắn: mặt bích là một trong những phương thức kết nối chắc chắn nhất. Mặt bích được dùng trong van bướm đều được kiểm định chặt chẽ và đạt tiêu chuẩn quốc tế.

van bướm khí nén được sử dụng ở đâu?

Hiện nay, van bướm điều khiển bằng khí nén đang được lắp đặt sử dụng trong nhiều hệ thống khác nhau từ nông nghiệp đến công nghiệp. Dưới đây là một số hệ thống tiêu biểu hiện nay đang lắp đặt sử dụng van bướm khí nén các bạn có thể tham khảo.

• Van được sử dụng trong hệ thống HVAC hay còn được gọi là hệ thống điều hòa không khí.
• Sử dụng trong các hệ thống sử lý nước sạch, nước thải trong các khu công nghiệp, các nhà máy,...
• Van bướm khí nén được sử dụng trong các hệ thống sản xuất và gia công để kiểm soát lưu lượng khí trong quá trình sản xuất, như cung cấp khí nén cho các máy móc và công cụ.
• Van được lắp đặt trong các hệ thống nhà máy thủy điện, nhiệt điện, các hệ thống bồn chứa, đường ống dấn nước,...
• Sử dụng trong các nhà máy sản xuất, chế biến lương thực, thực phẩm, rượu mía đường sữa nước giải khát.
• Được lắp đặt trong các hệ thống nông nghiệp, các hệ thống chăn nuôi,...

Những loại van bướm khí nén phổ biến

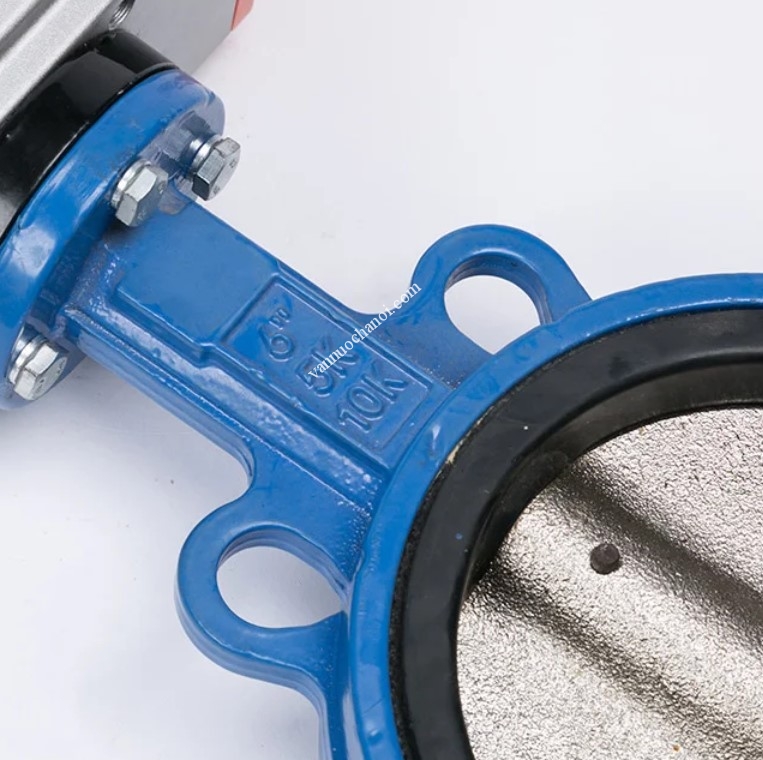

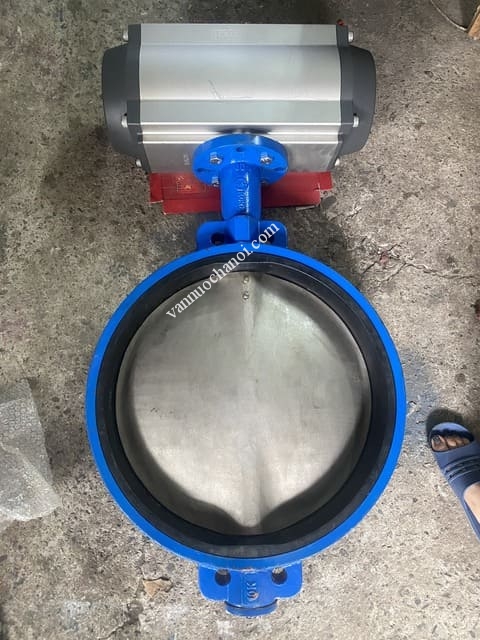

Van bướm khí nén gang

Đây là dòng van bướm điều khiển bằng khí nén có phần thân van bướm được chế tạo và sản xuất từ chất liệu gang, một trong những chất liệu quen thuộc và phổ biến hiện nay. Không những thế, dòng van này còn có độ bên khá tốt cùng với khả năng chịu lực khá là cao nên thường được sử dụng ưa chuộng nhất so với các dòng van bướm khác.

Ngoài ra với chất liệu gang, chúng ta có thể lắp đặt van phù hợp với những hệ thống có điều kiện nhiệt độ trung bình ( có thể lên đến 200 độ C ).

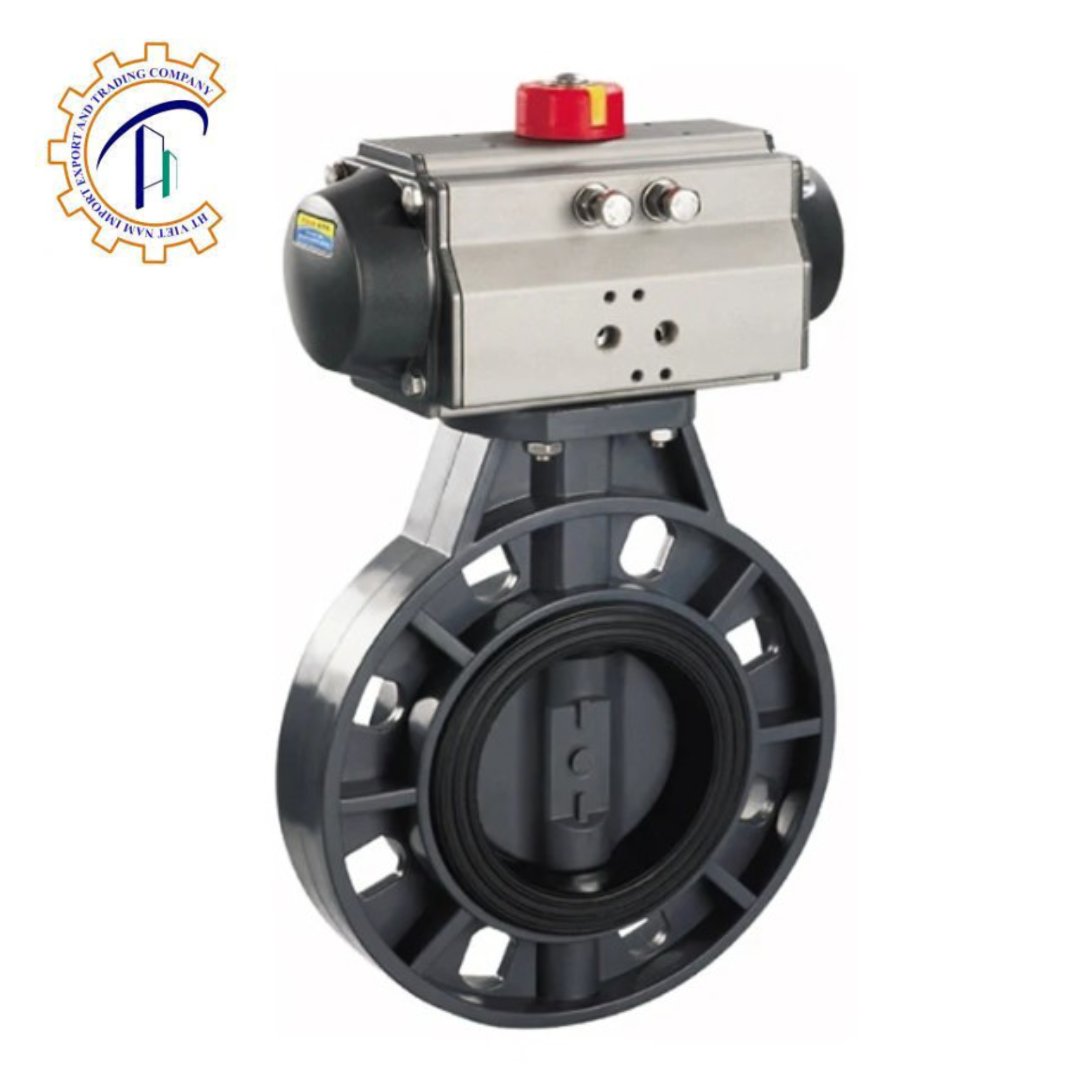

Van bướm khí nén nhựa

Là dòng van bướm điều khiển bằng khí nén với phần thân van bướm được chế tạo từ chất liệu nhựa PVC, cPVC, uPVC, PP, PPR,... Đây là một trong những loại vật liệu sản xuất có khả năng chịu được các hóa chất ăn mòn với nồng độ cao như axit, bazo, muối,...

Với khả năng chống chịu ăn mòn tốt như vậy những đối với dòng van này lại không thể làm việc được đối với những hệ thống có điều kiện nhiệt độ quá cao. Chỉ có thể hoạt động ổn định được với những hệ thống có nhiệt độ không quá 80 độ C.

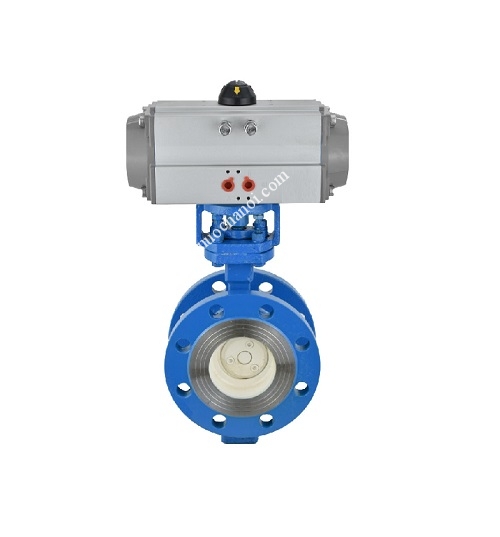

Van bướm khí nén thép

Khác với dòng van bướm khí nén nhựa, dòng van này có thể hoạt động được đối với những hệ thống có điều kiện nhiệt độ cao đến rất cao cùng với áp lực làm việc lớn. Do đó, van bướm khí nén thép được ưu tiên sử dụng đối với những hệ thống có chứa các dòng lưu chất như nước, nước nóng, hơi nóng,...

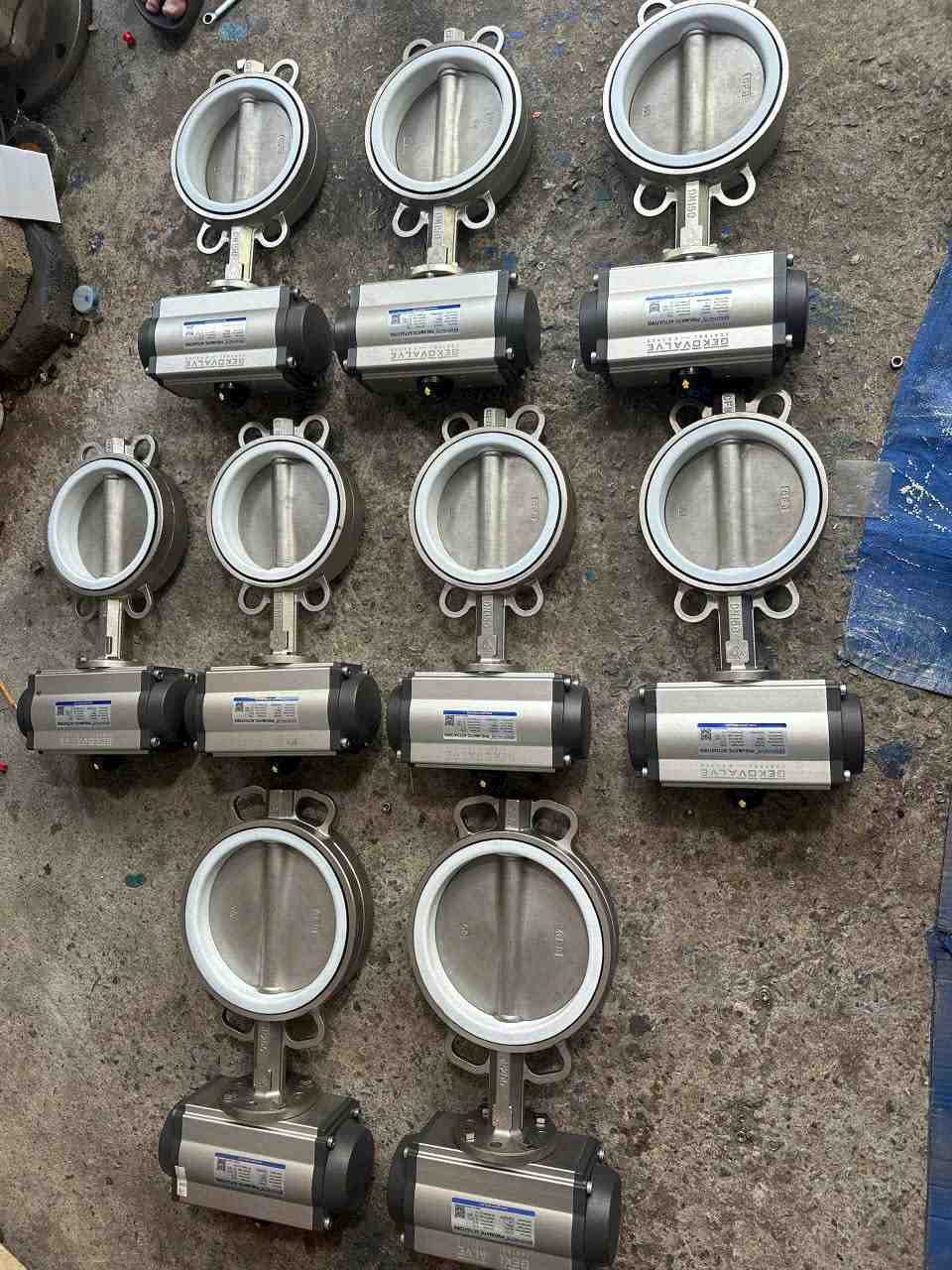

Van bướm khí nén inox

Đây là dòng van bướm điều khiển bằng khí nén có khả năng chịu được ăn mòn khá tốt cùng với khả năng hoạt động và làm việc ở nhiệt độ cao, áp suất lớn. Để có được những tính chất vượt trội như vậy, van bướm khí nén inox được cấu tạo với phần thân van bướm hiện đang được sản xuất từ chất liệu inox 304, inox 316 cao cấp.

Tuy nhiên, dòng van này thường có giá thành cao hơn so với các dòng van bướm khác nhưng lợi ích mà nó đem lại là rất lớn nên đây cũng là một trong những dòng van được sử dụng phổ biến và ưa chuộng.

Van bướm khí nén dạng ON/OFF

Đây là dòng van bướm điều khiển khí nén với phương thức điều khiển được sử dụng phổ biến và ưa chuộng nhất hiện nay trên thị trường. Đối với dạng điều khiển này, cánh van được hoạt động với 2 vị trí nhất định đó là đóng hoàn toàn hoặc mở hoàn toàn giúp dòng lưu chất có thể đi qua một cách dễ dàng.

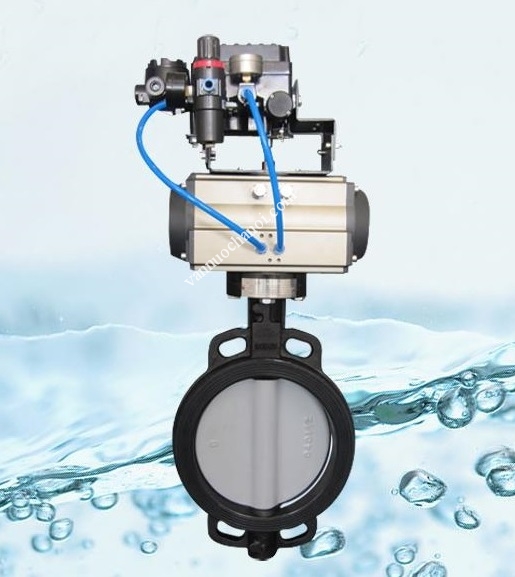

Van bướm khí nén dạng tuyến tính

Là dòng van bướm điều khiển khí nén có bộ điều khiển khí nén được lắp thêm bộ Positioner, hay còn được gọi là bộ điều khiển tuyến tính. Đối với dòng van này chúng ta có thể tự điều chỉnh mọi góc độ đóng mở của cánh van tùy vào từng nhu cầu sử dụng của hệ thống lắp đặt.

Van bướm khí nén tác động đơn

Đây là dòng van bướm điều khiển khí nén có thể hoạt động đóng mở chỉ thông qua duy nhất một lần cung cấp khí nén vào bộ điều khiển khí nén. Ở dạng này, bộ điều khiển được trang bị thêm 12 lò xo đàn hồi ở 2 bên piston có chức năng tự đàn hồi giúp đẩy piston di chuyển làm cho cánh van tự động đóng lại khi ngưng cấp khí vào bộ điều khiển.

Do đó, ở dạng tác động này, để có thể mở van chúng ta không chỉ cung cấp khí nén vào bộ điều khiển mà chúng ta còn phải duy trì lượng khí nén đó khi cấp vào bộ điều khiển. Và nếu như muốn đóng van, khi đó chúng ta có thể ngưng cấp khí vào trong bộ điều khiển.

Van bướm khí nén tác động kép

Đây là dòng van bướm điều khiển khí nén được hoạt động đóng mở thông qua việc cấp khí 2 lần vào trong bộ điều khiển tượng trưng cho đóng và mở van. Ở dạng tác động này, khi thực hiện xong một quá trình đóng hoặc mở van chúng ta có thể ngưng cung cấp khí vào bộ điều khiển giúp giảm thiểu được lượng khí nén đi vào bộ điều khiển.

Do đó, đây được coi là dòng van bướm khí nén với kiểu tác động được sử dụn phổ biến và ưa chuộng nhất trên thị trường hiện nay. Bởi không có lò xo đàn hồi, không có bộ điều khiển tuyến tính mà vẫn có thể điều khiển đóng mở van giúp cho giá thành của dòng van này khá là thấp so với những dạng điều khiển, dạng tác động khác.

Cấu tạo của van bướm khí nén

một van điều khiển khí nén bao gồm 2 phần chính là bộ điều khiển và van cơ. ngoài ra, khi lắp đặt cần van yêu cầu thêm bộ cấp khí nén và trung tâm điều khiển.

BỘ ĐIỀU KHIỂN KHÍ NÉN

Đây là bộ phận có khả năng tạo lực momen xoắn từ quá trình chuyển động của các Piston bên trong bộ điều khiển. Hiện nay trên thị trường chúng ta có thể bắt gặp nhiều loại bộ điều khiến khí nén với những hình dáng cũng như thương hiệu khác nhau.

Tuy nhiên, những bộ điều khiển này đều có chung một cấu tạo gồm: Thân, cổng cấp khí, Piston, trục răng và thanh răng. Các bạn có thể tham khảo qua hình ảnh ở trên.

• Thân bộ điều khiển: Đây là bộ phận được chế tạo từ chất liệu hợp kim nhôm rất chắc chắn và độ bền cao. Do đó, bộ phận này được cấu tạo ra nhằm mục đích giúp bảo vệ các bộ phận bên trong tránh khỏi những tác động bên ngoài.

• Công cấp khí nén: Đây là nơi nhận toàn bộ lượng khí nén từ hệ thống vào bộ điều khiển để điều khiển quá trình đóng mở của cánh van. Với 2 lỗ cấp khí nén tượng trưng cho lỗ cấp khí mở van và lỗ cấp khí đóng van.

• Piston: Đây là bộ phận được thiết kế lắp đặt ở bên trong thân van có khả năng chuyển đối năng lượng khí nén thành năng lượng cơ học truyền xuống trục van.

• Trục răng: Đây là bộ phận được liên kết với Piston thông qua các rãnh răng trên thân của trục. Ngoài ra, trục răng còn là bộ phận giúp liên kết với trục van từ đó, lực tác động từ bộ điều khiển sẽ theo trục răng đi xuống phần van bướm.

• Thanh răng: Đây là bộ phận giúp cố định trục răng giúp trục răng có thể hoạt động ổn định mà không bị lệch ra khỏi quỹ đạo chuyển động.

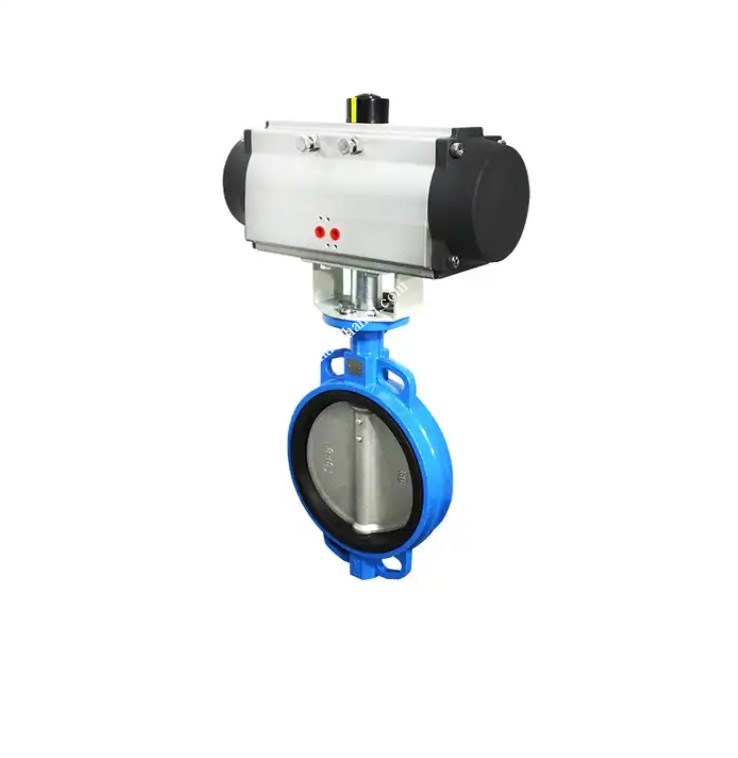

VAN BƯỚM

Van bướm điều khiển khí nén có thiết kế đơ giản mang lại cho chúng trọng lượng nhẹ và kích thước nhỏ hơn đáng kể so với các loại van khác. Một bộ van điều khiển khí nén cơ bản bao gồm:

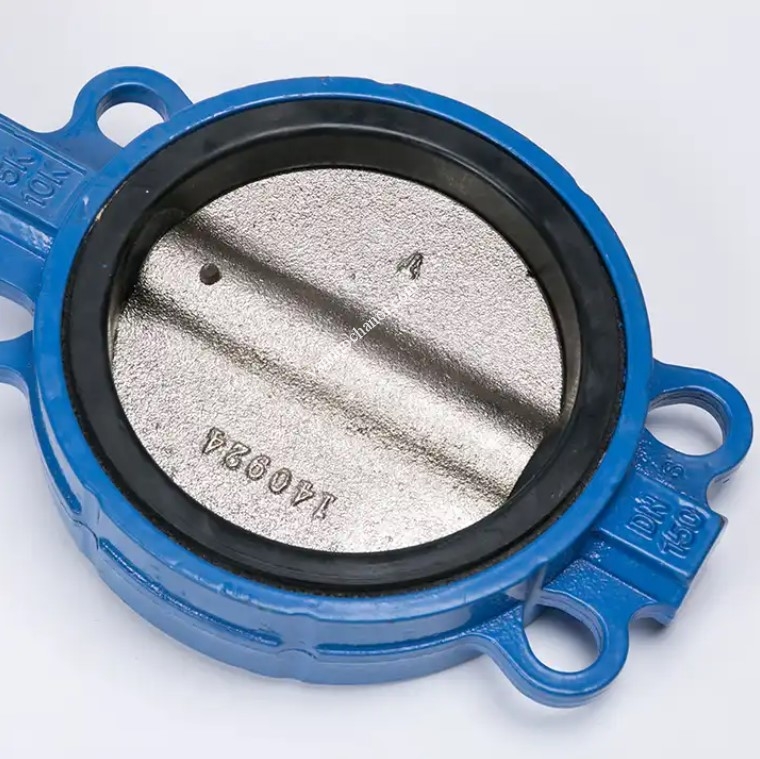

Phần van bướm: gồm đĩa van, thân van, gioăng làm kín và trục van. Thân van bảo vệ các bộ phận bên trong, được chế tạo từ các chất liệu có độ bền cao như gang, inox, nhựa. Đĩa van thường được làm từ thép không gỉ, là bộ phận tiếp xúc với lưu chất, trực tiếp chịu áp lực của dòng chảy.

Cùng với gioăng làm kín, van bướm mang lại khả năng đóng kín và chịu áp hiệu quả. Tùy thuộc vào môi trường hoạt động, gioăng làm kín có thể được chế tạo từ các chất liệu khác nhau: ví dụ gioăng nhựa sử dụng trong môi trường hóa chất, gioăng kim loại sử dụng trong hệ thống đường ống có nhiệt độ cao.

Nguyên lí hoạt động của van bướm khí nén

Nguyên lý hoạt động của van bướm điều khiển khí nén khá đơn giản. Khi van đóng đĩa van  thẳng đứng và chặn dòng chất. khi mở van Khí nén được sử dụng để xoay cánh bướm 90 độ sao cho nó ở vị trí song song với dòng chảy. cho phép chất lỏng hoặc khí chảy qua van

Một chu trình đóng mở của van bướm diễn ra khá nhanh. Khi lắp thêm bộ định vị, đĩa van có thể mở theo các góc từ 0 đến 90 độ. Bộ điều khiển khí nén bao gồm hai loại:

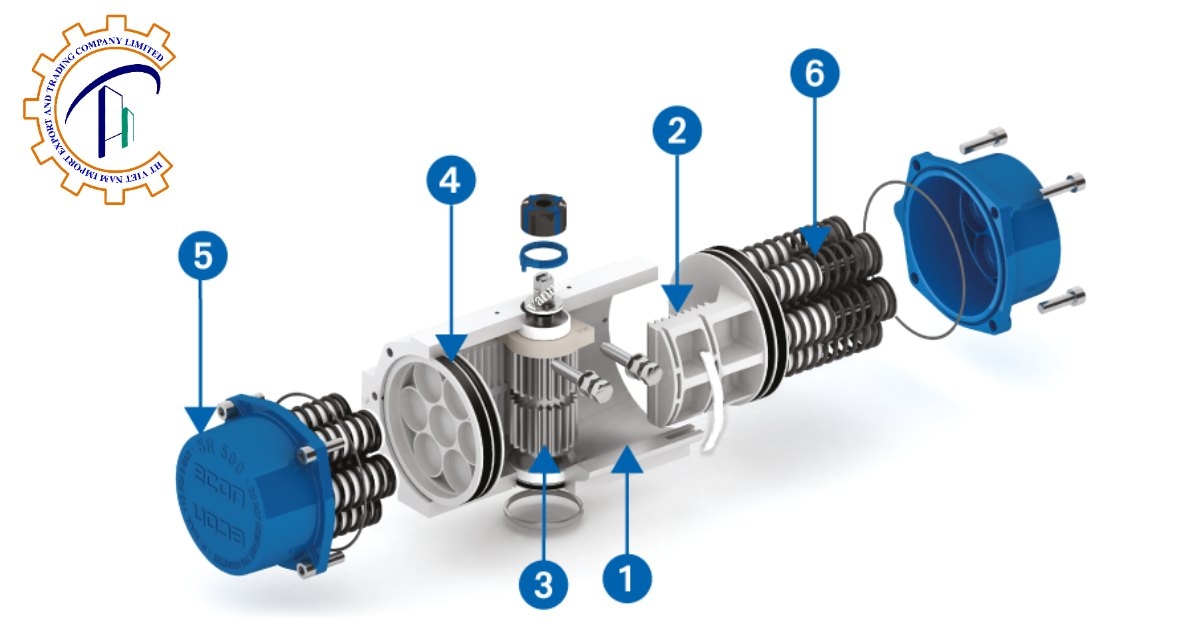

Bộ truyền động khí nén tác động đơn: kết cấu piston dẫn động bằng lò xo. Khí nén đi vào khoang và áp đảo lực đàn hồi của lò xo. Các bánh răng chuyển động về hai phía, động lực từ đó được truyền vào trục van.

Khi ngắt khí, lò xo đẩy xi lanh về vị trí ban đầu. Bộ truyền động khí nén tác động đơn gồm 2 loại:

• Thường đóng (NC): khí nén đi vào thì van mở. Loại này thường dùng cho các đường ống ít khi có dòng chảy.
• Thường mở (NO): khí nén đi vào thì van đóng. Áp dụng cho hệ thống thường xuyen có dòng lưu chất chạy qua.

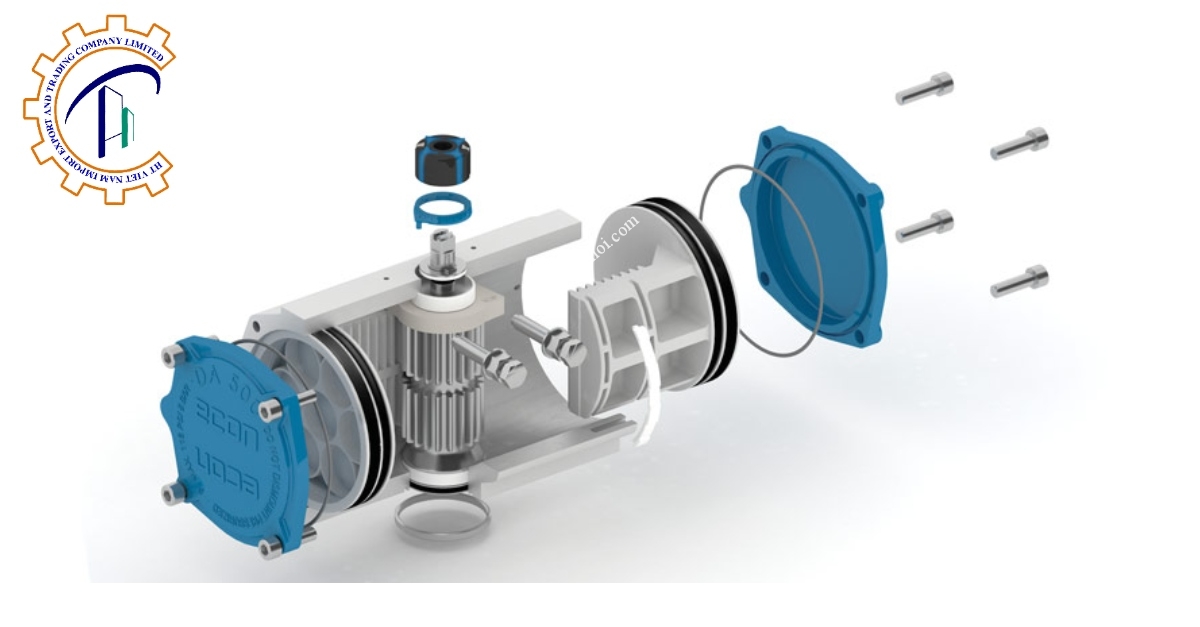

Bộ truyền động khí nén tác động kép: được trang bị van điện từ 5 chiều 2 vị trí để điều khiển không khí đi vào các cửa khác nhau, qua đó điều khiển đóng mở van.

Hoạt động của Bộ truyền động tác động kép phụ thuộc hoàn toàn vào nguồn cấp khí. tốc độ đóng mở của nó nhanh hơn tác động đơn.

Hướng dẫn lắp đặt van bướm khí nén

1. Trước khi lắp đặt van bướm cần lau sạch sẽ, không để tạp chất lẫn vào bên trong. Đĩa van cần phải ở trạng thái đóng.
2. sử dụng mặt bích đạt tiêu chuẩn như JIS, BS để đảm bảo chất lượng và hoạt động của đường ống.
3. Vị trí lắp đặt tốt nhất của van bướm với bộ truyền động khí nén trong đường ống là thẳng đứng, vuông góc với dòng chảy.
4. đặt van vào đúng vịtrí, sao cho trùng với tâm của đường ống. Lưu ý đảm bảo khoảng các giữa hai đường ống phải đủ để thao tác.
5. Kiểm tra xem các bộ phận khớp có được ép hay không để đảm bảo hiệu suất bịt kín. Và tiến hành vặn bu lông.
6. trước khi tiến hành siết bu lông, nên xoay từ từ xem đĩa van có đóng mở trơn tru hay không

Lưu ý khi sử dụng van bướm khí nén

van bướm khí nén không thể hoạt động trong các đường ống áp suất cao trên PN40

van bướm là dòng van rất ít gặp sự cố. các lỗi thường gặp thường liên quan tời gioăng làm kín hoặc đệm cao su. nên kiểm tra định kì đối với hai bộ phận này.

không nên lắp van bướm tại đầu nguồn hoặc gần máy bơm, nơi có áp lực cao.

không nên lắp van bướm khí nén tại vị trí dòng chảy đổi hướng. đây là nơi áp suất đường ống phân bố không đồng đều, gây ảnh hưởng tới hoạt động đóng mở van.
