Van bướm khí nén

Van bướm khí nén

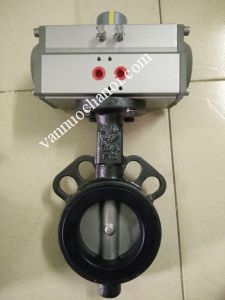

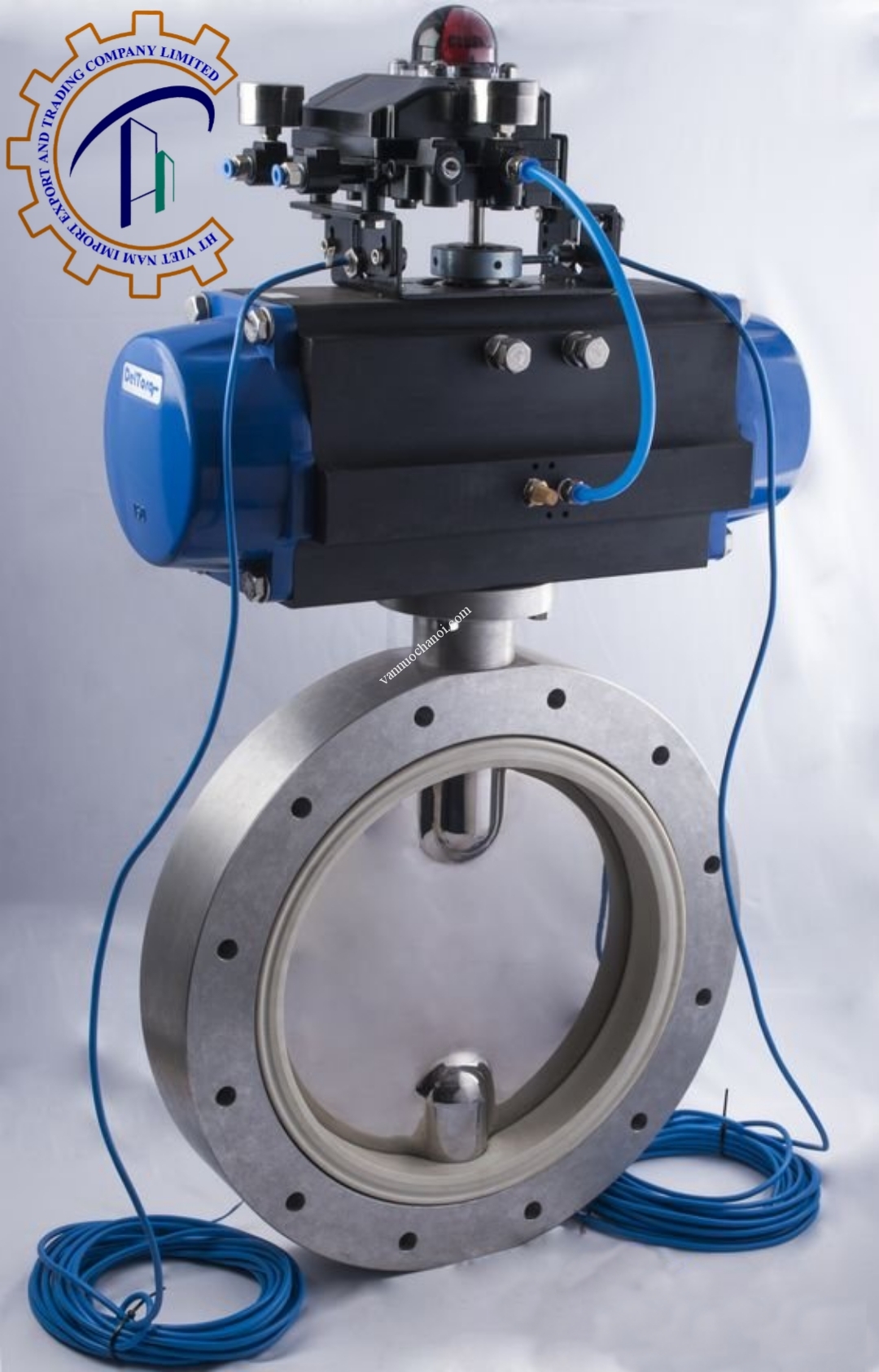

van-buom-khi-nen - ảnh nhỏ  1 van-buom-khi-nen - ảnh nhỏ 2 van-buom-khi-nen - ảnh nhỏ 3 van-buom-khi-nen - ảnh nhỏ 4

Van bướm khí nén

Đánh giá 5 lượt đánh giá

10.000 VND

Thông số kỹ thuật của van bướm khí nén

  • Chất liệu van bướm: INOX, Thân gang cánh Inox, nhựa...
  • Chất liệu vỏ bộ điều khiển khí nén: Hợp kim nhôm
  • Gioăng làm kín:Teflon, EPDM, PTFE
  • Kích cỡ van: DN40 đến DN500
  • Kết nối: Lắp bích, lắp ren, Hàn...
  • Kiểu đóng mở: ON/OFF hoặc tuyến tính
  • Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS...
  • Nhiệt độ làm việc: Từ 0ºC đến 220ºC
  • Áp lực làm việc: PN10- PN16
  • Áp suất khí nén: 0 đến 8 bar
  • Điện áp sử dụng: 220v, 380v
  •  Môi trường làm việc: Nước, dầu khí ,gas...
  • Xuất xứ: Hàn Quốc, Đài Loan...
  • Bảo hành: 12 tháng



Tóm tắt nội dung: van là thiết bị được sử dụng trong hầu hết các công trình lớn nhỏ. Vì vậy việc lựa chọn được loại van chính hãng chất lượng và giá thành hợp lí là điều mà khách hàng luôn phải cân nhắc.



với nhiều năm hoặt động trong ngành đường ống, Công ty TNHH TM&XNK HT Việt Nam luôn là cái tên được nhiều doanh nghiệp lựa chọn.



Hôm nay, HT muốn giới thiệu tới khách hàng dòng sản phẩm van bướm khí nén. với nhiều ưu điểm vượt trội, sản phẩm luôn được đánh giá cao bởi người dùng. Hãy nhấp vào giỏ hàng hoặc liên hệ với chúng tôi qua hot line để được tư vấn trực tiếp.



Thông tin cơ bản về van bướm khí nén



Van bướm khí nén là loại van bao gồm bộ truyền động khí nén và phần van bướm cơ. đây là loại van được sử dụng rộng rãi bởi cấu trúc đơn giản và khả năng thích nghi với nhiều môi trường khác nhau.



Van bướm khí nén sử dụng động lực từ bộ truyền động khí nén để thay thế cho thao tác thủ công. Không chỉ nâng cao hiệu suất công việc mà còn tiết kiệm được rất nhiều chi phí nhân công.



Với những ưu điểm vượt trội, van bướm điều khiển khí nén được ưa chuộng trong các ứng dụng công nghiệp hoá chất, sản xuất và điều chế dược , thuỷ lợi, dầu khí và nhiều ngành công nghiệp khác.



van_buom_khi_nen_sypa



Nguyên lí làm việc của van bướm khí nén



van điều khiển khí nén kí hiệu là DVC (directional control valve). Đây là một thiết bị tự động hoá đảm nhận vai trò điều chỉnh dòng khí đi vào xi lanh. Có thê coi đây giống như một công tắc thứ 2 của van khi mà mọi hoạt động đóng mở đều liện quan trực tiếp tới bộ phận này.



Nguyên lý làm việc của van bướm khí nén là sử dụng khí nén làm nguồn năng lượng để dẫn động. thân van dẫn động tấm đĩa quay. Khi van bướm quay đến 90° với thân van, van bướm khí nén ở trạng thái mở hoàn toàn. Khi van bướm quay về 0° hoặc 180° cùng với van thân, van bướm khí nén ở trạng thái đóng.



Cụ thể như sau:



Bộ điều khiển khí nén được chia thành các khoang cho phép không khí đi vào và tác động lên xi lanh. Bằng cách sử dụng từ tính để thay đổi vị trí các vách ngăn, dòng khí nén bền trong bị thay đổi.



Đối với xi lanh tác động đơn: không khi đi vào khoang giữa đẩy piston sang hai bên, từ đó gián tiếp làm quay trục van. Khi ngắt dòng khí, các lò xo hai bên sẽ đẩy piston lại về vị trí cũ.



Đối với xi lanh tác kép: không khí được linh hoạt chuyển sang hai bên để thực hiện quá trình đóng mở van.



nguyen-li-lam-viec-cua-van-khi-nen



Đặc điểm của van bướm khí nén



  • Hệ số cản trở dòng chất nhỏ, gần như không đáng kể khi so với các loại van khác.
  • Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
  • Khả năng làm kín tốt, van bướm gioăng cao su còn được sử dụng trong các buồng chân không.
  • Vận hành thông minh, tự động mà không cần tác động vật lí từ con người.
  • Dễ vận hành, đóng mở nhanh. Phù hợp với các ứng dụng vận chuyển chất lỏng trong thời gian dài.
  • Van bướm khí nén rất dễ bảo trì, cấu trúc của rất đơn giản và thuận tiện hơn để tháo rời và thay thế.
  • Phạm vi ứng dụng rộng, thích nghi được với hầu hết các môi trường.
  • Bởi vì nguồn năng lượng của van bướm khí nén là khí, áp suất khoảng t 0,2 - 0,8 MPa, tương đối an toàn.
  • Giá thành của van bi khí nén rẻ hơn so với các dòng van khác, phù hợp với các công trình vừa muốn tiết kiệm diện tích vừa muốn giảm chi phí lắp đặt.

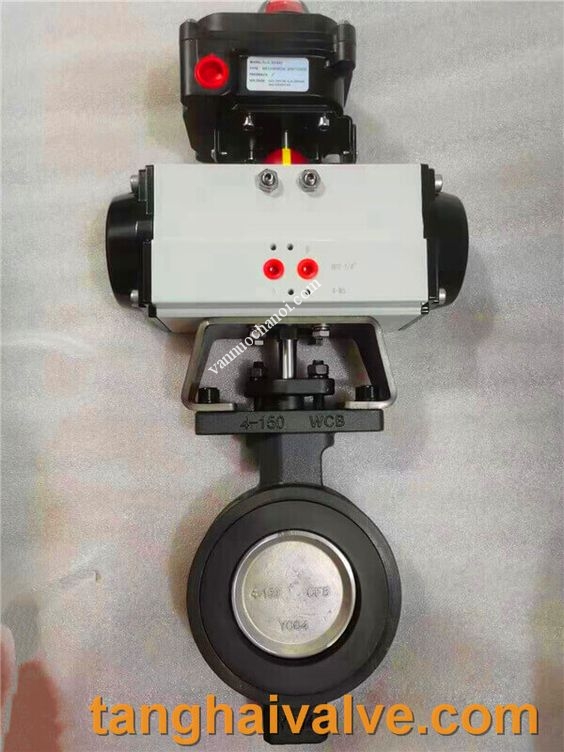

van-buom-khi-nen1



Cấu tạo của van bướm khí nén



các loại van thống thường có chức năng chính là đóng mở hoặc điều tiết dòng chất. tuy nhiên, đối với van điều khiển khí nén lại hoạt động bằng cách làm thay đổi hướng của dòng khí nén.

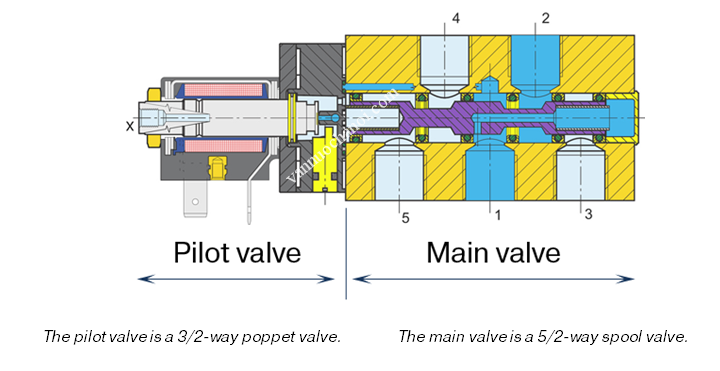

Bộ điều khiển khí nén


Một bộ điều khiển khí nén bao gồm 2 phần: phần điều khiển điện từ (pilot valve) và phần thân (main valve).



  • Bộ phận điều khiển điện: hoạt động giống như 1 nam châm điện. khi dòng điện chạy qua cuộn dây, từ trường được sinh ra, tạo lực đẩy cho trục van, qua đó trực tiếp làm thay đổi hướng của dòng khí.



  • Phần thân: là một khối có cấu trúc bao gồm 5 cửa và các khoang được chia bởi các vách ngăn. Phần thân đảm nhận vai trò dẫn truyền và điều chỉnh dòng khí. Dóng khí đi qua khoang thay đổi dựa vào vị trí của các vách ngăn.



Một số định nghĩa của van điều khiển khí nén:



Các bạn có thể thấy trên thân có các khí hiệu như hình bên dưới. việc phân biệt các loại kí hiệu này thường rất khó đối với người chưa có chuyên môn. Vậy các khí hiệu đó có nghĩa là gì



  • Kí hiệu Van 5 cửa 2 vị trí: van 5 cửa 2 vị trí có nghĩa là các vách ngăn bên trong thân van có thể hoạt động ở 2 vị trí ( bên trái hoạc bên phải ) tương ứng với 2 khoang được tạo thành. Hai vị trí này cho phép các vách ngăn được di chuyển qua lại tạo thành 1 chu trình đóng mở van hoàn chỉnh.



van_buom



  • Kí hiệu 5 cửa 3 vị trí: tương tự như loại 5 cửa 2 vị trí, van 5 cửa 3 vị trí gồm 3 khoang tương ứng với 3 vị trí của vách ngăn ( bên trái, bên phải và ở giữa). 3 vị trí cho phép van hoạt động linh hoạt và đa dạng chức năng hơn.



van_5_cua_3_vi_tri



Xi lanh


xi lanh là bộ phận trực tiếp truyện động vào trục van. Một xi lanh hoàn chỉnh bao gồm vỏ, trục van, bánh răng, piston. Phân vỏ được làm hoàn toàn từ hợp kim cao cấp và được phủ thêm một lớp sơn giúp chống rỉ sét, ăn mòn và tăng tính thẩm mỹ.



van bi điều khiển khí nén có hai loại xi lanh khác nhau:

xi lanh điều khiển tác động đơn: dòng khí đi vào một khoang duy nhất, tác động vào piston làm xoay trục van. Khi muốn đóng van, người dùng chỉ việc ngắt dòng khí. Lúc này lò xo bên trong van phát huy tác dụng, giúp đẩy bánh răng về vị trí cũ, hoàn thành một chu trình đóng mở van.



xi lanh điều khiển tác động đôi: loại xi lanh này cho phép dòng khí đi vào giữa hoặc hai bên van. Việc đóng mở hoàn toàn dựa vào áp lực của dòng khí khiến cho cấu trúc của xi lanh điều khiển tác động đôi cũng hoàn toàn khác với xi lanh đơn. Rõ thất nhất là bộ phận lò xo được loại bỏ và thay vào đó là đường ống khí dẫn sang cả hai bên sẽ dảm nhận thêm vai trò truyền khí.



Trung tâm điều khiển


Có thể coi trung tâm điều khiển như “ bộ não” của toàn hệ thống. đây là nơi mà người dùng có thể điều khiển toàn bộ hệ thống van hoặc có thể tạo ra một chương trình để van có thể hoạt động một cách tự động. trung tâm điều khiển kết nối với van băng hệ thống dây cáp, đảm nhận vai trò nhận và truyện tín hiệu tới các bộ phận khác.



Bộ cấp khí ( máy nén khí)


Kết nối với van khí nén, trực tiếp bơm không khí áp lực cao tạo lực đẩy cho xi lanh. Máy nén khí cung cấp một lượng khí có áp lực rất lớn nên thiết bị này đòi hỏi được chế toạ từ những vật liệu có độ bền cao. Van đóng mở nhanh hay chậm phụ thuộc rất nhiều vào mức áp xuất của bộ cấp khí.



Phần van bướm cơ


Van bướm cơ đảm nhận vai trò đóng mở và điều tiết dòng chảy. đây là bộ phận quyết định môi trường làm việc của van. Với các chất liệu khác nhau van sẽ đượn ứng dụng trong các hệ thống khác nhau.



Van bướm thường được lắp trong các đường ống có mức áp suất trung bình. Đối với các ứng dụng đặc biệt, van bướm có thể được cải tiến để hoạt động trong môi trường khắc nghiệt như chân không hay nhiệt độ cao.



bo_dieu_khien_khi_nen



Một số phụ kiện đi kèm của van bướm khí nén

Van điện từ

Bao gồm các ngăn được điều khiển bằng từ tính. no có vai trò phân chia luồng khí đi vào khoang

bo_dieu_khien_tu

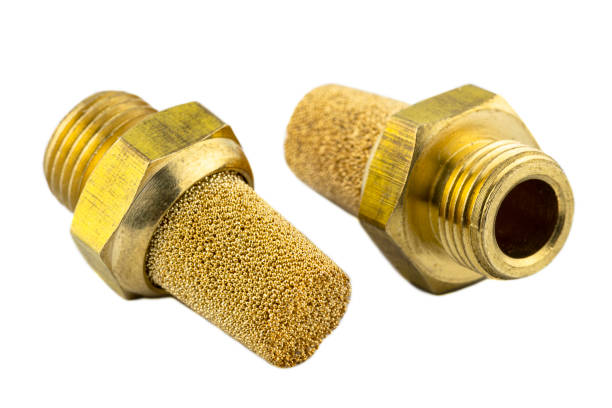

Tiêu âm

Giảm tiếng ồn trong quá trình hoạt động của van

 tieu_am

Bộ lọc khí nén

Làm sạch luồng khí đi vào van

 bo-loc-khi

Công tắc giới han

Cho người dùng biết trạng thái đóng hoặc mở của van

 cong-tac--gioi-han

Bộ tuyến tính

Cho phép van đóng mở theo các góc từ 0 – 90 độ

 bo_tuyen_tinh



Hướng dẫn lắp đặt van bướm điều khiển khí nén



  1. Kiểm tra tất cả các bộ phận của van bướm.
  2. Đảm bảo không có vật thể lạ như xỉ hàn hay bùn đất bên trong van.
  3. Thiết bị nên được giữ khô trước khi lắp đặt.
  4. Đối với van bướm mặt bích nên kiểm tra tiêu chuẩn của mặt bích.
  5. Đảm bảo khoảng cách giữ hai đường ống đủ để thao tác.
  6. Đối với van bướm có kích thước lớn cần có sự nâng đỡ của máy móc.
  7. Đảm bảo van ở tráng thái đóng trước khi lắp đặt.
  8. sau khi cố địn được van bướm vào đường ống, nên từ từ mở va đóng van hoàn toàn để tránh trường hợp van bị kẹt.
  9. siết chặt từng bu lông lần cuối và hoạt động thử nghiệm van.



lap-van-buom



Lưu ý khi sửu dụng van bướm khí nén



  • van bướm khí nén không phù hợp với đường kích thước quá nhỏ (dưới DN50). Nguyên nhân là do kết cấu tổng thể của cánh bướm quá dày và gây cản trở dòng chảy.
  • đĩa van có thể bị sói mòn trong trạng thái đóng mở không hoàn toàn. Bởi lúc này đĩa van phải trực tiếp chịu áp lực của dòng chảy. đặc biệt là đối với các dòng chứa nhừa đất đá.
  • Van bướm gioăng kim loại có tuổi thọ cao hơn van bướm gioăng cao su nhưng lại không đạt được độ kín hoàn toàn.
  • Không nên lắp đặt van bướm tại những vị trí có áp suất cao (trên PN40) và những nơi áp suất không ồn định như tại đầu nguồn hay khuỷu ống.
  • Đĩa van chuyển động tương đối nhanh và hiếm khi bị kẹt. tuy nhiên ngượi dùng vẫn nên thường xuyên kiểm tra đặc biệt là phân gioăng làm kín.



lap-dat-van-buom



Kết luận



Van bướm khí nén hay  van bướm điều khiển khí nén là dạng van bướm mà nó được điều khiển đóng/mở hoặc điều tiết lưu lượng bởi bộ điều khiển bằng áp lực của khí nén. Khi chúng ta cấp khí nén - tức là cấp áp lực cho đầu điều khiển thì sẽ làm cho van bướm quay và sẽ cho chúng ta thao tác đóng hoặc mở van trên đường ống.

Hiện nay công ty chúng tôi chuyên cung cấp van bướm khí nén từ Hàn Quốc, Đài Loan, Nhật Bản với các dòng van chính như:

  •  Van bướm khí nén Haitima
  •  Van bướm khí nén Kosa plus
  •  Van bướm khí nén Alohan
  •  Van bướm khí nén Sypa
  • Van bướm điều khiển khí nén kb valve
  • Van bướm điều khiển khí nén geko
