Van cầu là gì? - Tìm hiểu về van cầu

I. Van cầu là gì? - Globe valve là gì?

  Van cầu (globe vavle) là loại van được sử dụng để đóng, mở hoặc điều tiết dòng chảy của lưu chất trong hệ thống đường ống, nửa trên và dưới phía trong thân van được ngăn cách bởi một vách ngăn, vách ngăn có lỗ tròng là nơi mà lưu chất đi qua, phí trên có một đĩa hình nêm để đóng mở van. Đĩa van được kết nối với trục vít, trục vít lại được kết nối với vô lăng, khi vô lăng quay sẽ nâng hoặc hạ đĩa van xuống. Van cầu còn được gọi là van chữ ngã, van cầu yên ngựa dựa theo chức năng và hình dáng của van. Van cầu có hai kiểu kết nối là lắp bích hoặc nối ren.

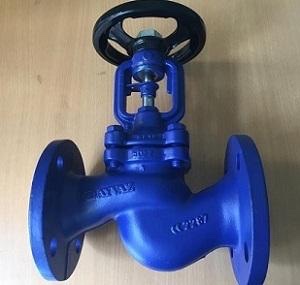

  Van cầu còn được gọi là van chữ ngã, van hơi hay van yên ngựa

II. Cấu tạo và nguyên lý hoạt động của van cầu

1. Cấu tạo van cầu

a. Thân van(body)

  Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, là phần chịu áp lực chính và là nơi chứa các chi tiết của van. Van cầu thường có hai cổng và có thể định hướng thẳng hoặc tạo với nhau 1 góc (van cầu góc). Van cầu chủ yếu sử dụng cho các chất lỏng nhớt có tính ăn mòn, nhiệt độ và áp lực cao. Nếu van cầu được lắp trên đường ống ngang thì sẽ dư lại lưu chất trong van gây tắc nghẽn hoặc ăn mòn thân van. Để tránh tình trạng này thì chúng ta có thể sử dụng van cầu góc hoặc van cầu chữ Y

b. Nắp van(bonnet)

  Nắp van là bộ phận làm kín ngăn lưu chất tràn ra ngoài, nắp van được đúc nguyên khối đi cùng với chất liệu thân van. Phần nắp van được kết nối với thân van bằng ren hoặc bu lông.

c. Trục van

  Là bộ phận dùng để kết nối đĩa van với tay quay truyền động đến đĩa  giúp van đóng và mở. Trục van là một thanh kim loại được làm kín bằng gioăng cao su để tránh rò rỉ lưu chất ra bên ngoài. Trục van được chế tạo từ những hợp kim cứng chịu lực và bền giúp tăng khả năng chịu tác động từ các thiết bị truyền lực và lực nén của đĩa van.

d. Đĩa van(valve plug)

  Là bộ phận tiếp xúc trực tiếp với lưu chất. Đĩa van có hình nút chai hoặc hình côn, được kết hợp với trục van để tạo thành một cơ chế nâng hạ. Đĩa van được chế tạo từ các hợp kim cứng chống ăn mòn cao

e. Gioăng làm kín

  Là bộ phận chống rò rỉ lưu chất. Gioăng làm kín thường được làm từ các vật liệu chịu áp lực và nhiệt độ cao như teflon. Gioăng thường được thay thế định kỳ trong các đợt bảo trì bảo dưỡng hệ thống van trên đường ống

2. Nguyên lý hoạt động của van cầu

  Khi xoay vô lăng sang bên phải chuỗi liên kết Tay quay - Trục van - Đĩa van tạo ra mô men xoắn hạ đĩa van xuống, hiện tượng đóng van xảy ra. Lúc này đĩa van chặn toàn bộ đường đi của lưu chất.

  Khi xoay vô lăng sang bên trái chuỗi liên kết Tay quay - Trục van - Đĩa van tạo ra lực xoắn nâng đĩa van lên, hiện tượng mở van xuất hiện. Lúc này đĩa van thoát khỏi hoàn toàn và không nằm trên đường đi của lưu chất.

III. Một số loại van cầu thông dụng trên thị trường

• Van cầu đồng
• Van cầu inox
• Van cầu gang
• Van cầu nhựa
• Van cầu thép
• Van cầu lắp bích
• Van cầu lắp ren
• Van cầu hơi
• Van cầu nước
