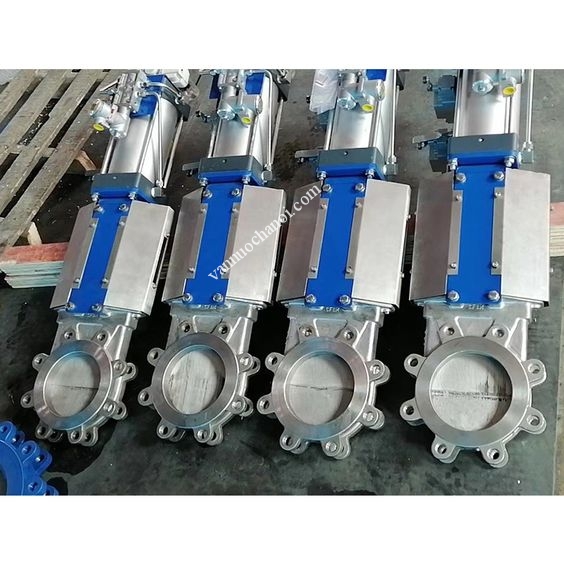

Van cổng dao

Van cổng dao
van-cong-dao - ảnh nhỏ  1 van-cong-dao - ảnh nhỏ 2 van-cong-dao - ảnh nhỏ 3 van-cong-dao - ảnh nhỏ 4 van-cong-dao - ảnh nhỏ 5 van-cong-dao - ảnh nhỏ 6 van-cong-dao - ảnh nhỏ 7

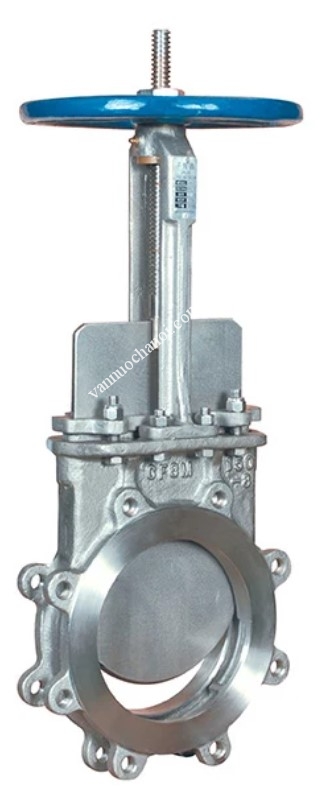

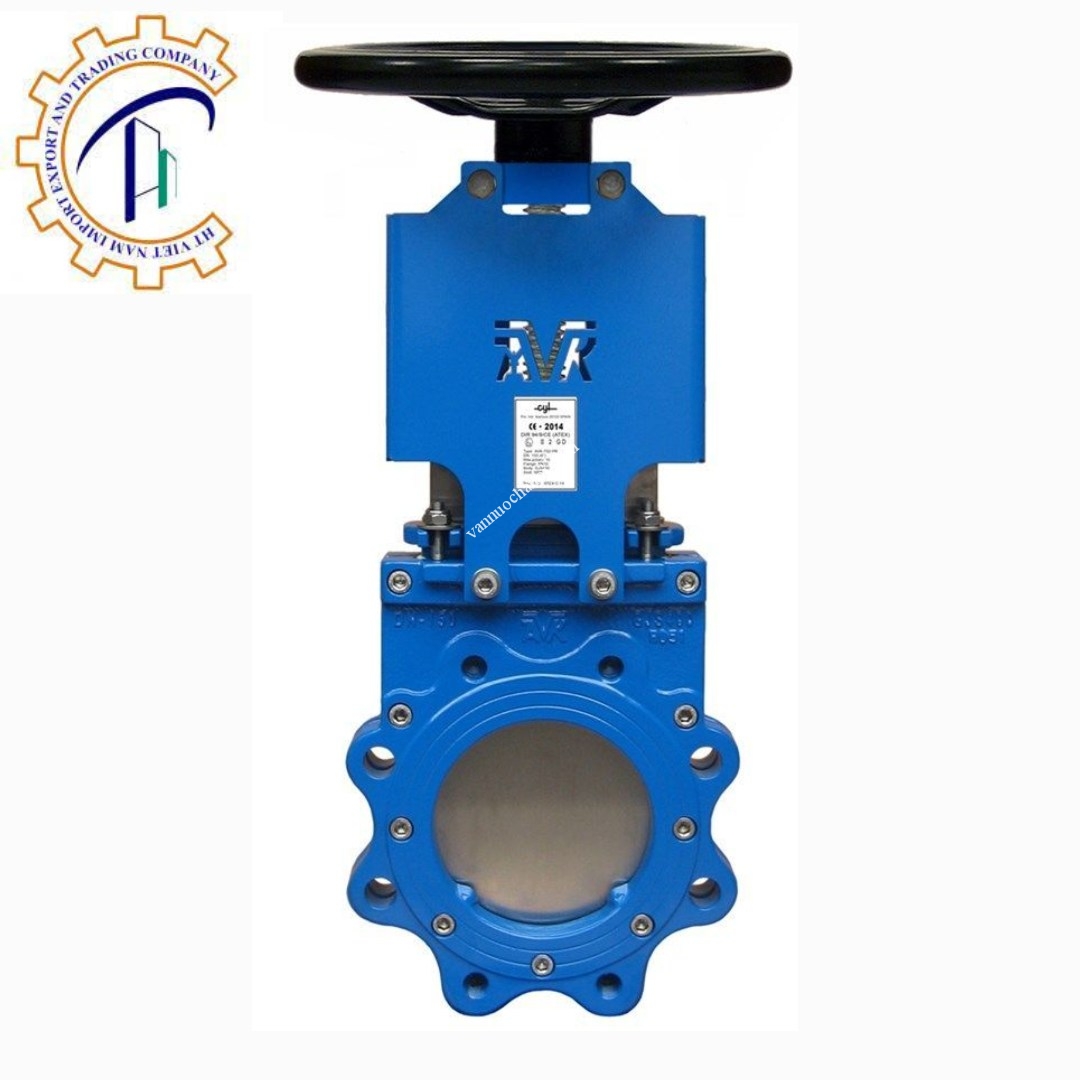

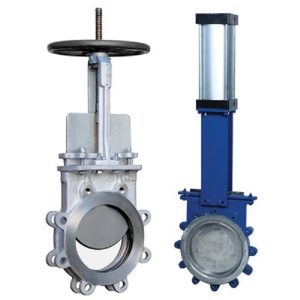

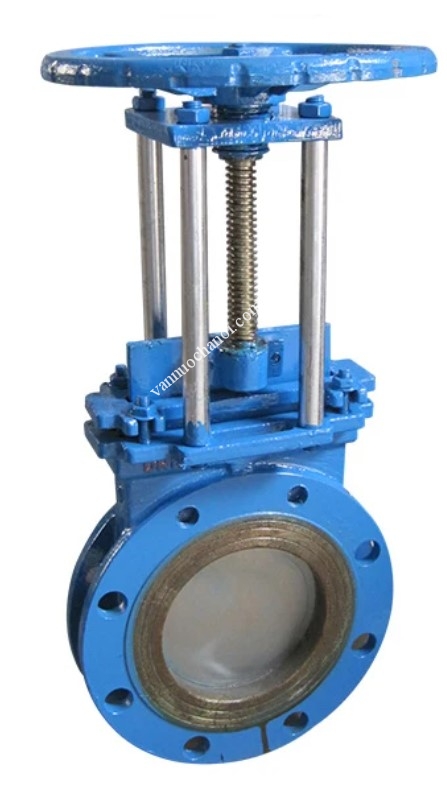

Van cổng dao

Đánh giá 2 lượt đánh giá

10.000 VND

Thông số kỹ thuật của van cổng dao

Kích cỡ: 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500A, 600A, 700A, 800A, 900A, 1000A, 1200A, 1500A.

Vật liệu sản xuất: Gang, thép, inox.

Đệm làm kín: EPDM, PTFE(Teflon).

Áp lực làm việc: PN10, PN16, PN25.

Nhiệt độ làm việc: 0-200 độ C.

Tiêu chuẩn mặt bích: BS, JIS, DIN.

Môi trường làm việc: Đa dạng, nước thải, nước thải chưa xử lý, than, xi măng, dầu, mỡ, giấy, bột giấy, v.v...

Xuất xứ: Đài loan, Hàn QUốc, Trung QUốc.



Tóm tắt nội dung: Hiểu biết về van là tiền đề để có thể đi sâu vào tìm hiều các thành phần công nghiệp và hoàn thiện hệ thống của bạn. Cho dù là người đã có kinh nghiệm hay mới bước chân vào xây dựng hệ thống thì việc tìm hiểu về các thành phần trong hệ thống giúp bạn có thể tối ưu hoá hoạt động của mình.



Trong bài viết này, chúng ta sẽ đi sâu vào tìm hiểu các đặc tính cơ bản, ứng dụng và lợi ích mà van cổng dao mang lại. Mọi thắc mắc và yêu cầu xin vui lòng liên hệ hotline của XNK HT Việt Nam. Rất hân hạnh được đồng hành cùng quý khách trong nhiều dự án sắp tới.



Khái quát về van cổng dao

  Van cổng dao (hay còn được gọi là van cửa dao, van xẻng) là một loại van cổng hai chiều được thiết kế cho các ứng dụng công nghiệp nói chung. Đúng như cái tên của nó cổng van được đưa lên hạ xuống như dạng chiếc dao, chúng có chiều dày nhỏ, không chiếm nhiều không gian nên thích hợp lắp đặt ở những không gian hẹp. Tránh hiện tượng cồng kềnh, đặc biệt với các đường ống lớn hoặc trên cao, van cổng dao giúp tăng cường độ bền cho đường ống và giảm rung, cựa khi hệ thống hoạt động.



 Van cổng dao- van xẻng là loại van có chiều ngang nhỏ, hẹp không chiếm nhiều diện tích không gian của mặt bằng sử dụng. Van cổng dao được ứng dụng rộng rãi trong các ngành: khai thác than, công nghệ thực phẩm, dược phẩm, hóa học, bột giấy, sợi, dệt, y học.



Van cổng dao được sử dụng ở nhiều môi trường làm việc khác nhau kể cả những môi trường khắc nghiệt nên nó được thiết kế đặc biệt để chống rò gỉ và chịu ăn mòn tốt. Khung van, cửa, trục và chốt đều làm bằng thép không gỉ 304 và 316. Thân van bằng gang, inox hoặc thép tùy thuộc vào ứng dụng.



Hình ảnh thực tế của van cổng dao

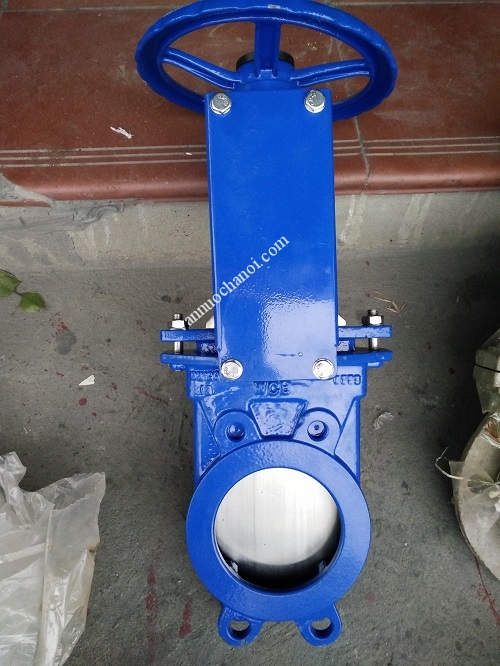

van_cong_dao_gang



  Van được sử dụng nhiều ở các vị trí cửa xả: xả liệu, xả nước, xả chất lỏng, rắn, hạt

  Van có những kích cỡ lớn và những kích cỡ rất lớn thì lựa chọn van cổng dao là 1 trong những lựa chọn chính xác.



  Van cổng dao được sử dụng rộng rãi trong các ứng dụng đo lưu lượng. Các sản phẩm này được tổ chức tốt và có tính năng nâng cao để kiểm soát chính xác dòng chảy của chất lỏng. Các sản phẩm này rất đơn giản để hoạt động, chi phí hiệu quả và có sẵn trong các chi tiết kỹ thuật khác nhau.



Các sản phẩm này được sản xuất bằng nguyên liệu tốt nhất và theo tiêu chuẩn chất lượng quốc tế. Các sản phẩm này được kiểm tra đầy đủ bởi các chuyên gia của chúng tôi để đảm bảo cung cấp sản phẩm hoàn hảo khi khách hàng của chúng tôi đặt hàng.



Xem thêm: Cấu tạo van cổng là gì





Van cổng dao hoạt động như thế nào?

Van cổng dao được thiết kế để tối ưu trong việc kiểm soát dòng chảy trong đường ống. Cấu tạo của van bao gồm một tấm kim loại ( đĩa van)  trượt lên hoặc xuống bên trong thân van và bộ phận truyền độngĐĩa van thường được làm từ vật liệu cứng như thép không gỉ, và được cố định bởi trục van và rãnh thân van.



Khi van mở, đĩa van được rút lên trên, cho phép chất lỏng chảy tự do qua đường ống. Khi van đóng, đĩa được đẩy xuống phía dưới bởi các đường ren định hướng ngăn không cho chất lỏng đi qua.



Thiết kế của van cổng dao cho phép nó tiết kiệm tối đa diện tích sử dụng mà vẫn đạt được hiệu quả hoạt động. Khi mở hoàn toàn, đĩa van hoàn toàn không can thiệp vào dòng chảy, giúp van cổng đạt hiệu xuất vận chuyển tối đa.



Van cổng dao có thể được vận hành bằng tay hoặc tự động bằng cách sử dụng bộ truyền động. Thiết bị truyền động cho phép van được điều khiển từ xa, làm cho chúng trở thành thiết bị lý tưởng để sử dụng trong các ứng dụng mà van nằm ở khu vực khó tiếp cận.



Một trong những ưu điểm chính của van cổng dao là khả năng đóng kín mà và không thể bị rò rỉĐây là điều kiện thiết yếu để van công dao có thể được ứng dụng trong các hệ thống có áp lực cao hoặc vận chuyển hoá chất độc hại.

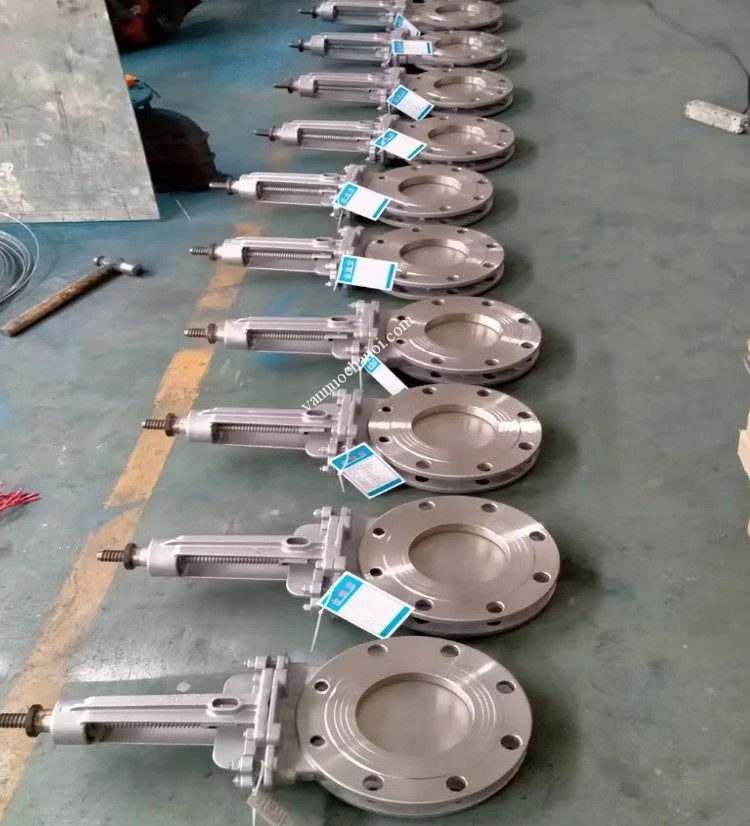

van_cua_dao_inox



Ưu điểm khi sử dụng van cổng dao

  • Thiết kế nhỏ gọn, thích hợp cho các công trình muốn tiết kiệm diện tích hoặc lắp đặt trong không gian hẹp.
  • Khả năng ngăn chặn dòng chất hiệu quả, chịu được áp lực cao mà không gây rò rỉ.
  • Cửa van không tác động vào dòng chảy khi được mở hoàn toàn, không gây tổn thất áp suất và lưu lượng.
  • Cấu tạo đơn giản, thuận tiện khi bảo trì hoặc thay thế linh kiện.
  • Kết nối chắc chắn, không gây thất thoát lưu chất.ư
  • Vận hành đơn giản, có thể trang bị bộ điều khiển tự động, thích hợp cho các ứng dụng mà khó tiếp cận van.
  • Kích thước lớn, đáp ứng đầy đủ cho các hệ thống có quy mô lớn.
  • Không gây tiếng ồn hay rung lắc khi vận hành.
  • Van cổng dao rất hiếm khi hỏng, chi phí bảo trì rất thấp.
  • Van có thể lắp đặt ở cả hai chiều hay bất kì hướng nào.
  • Tuổi thọ cao, thích hợp cho các ứng dụng vận chuyển chất nhớt, sệt hay bột.
  • Được chế tạo từ đa dạng các chất liệu, linh hoạt trong nhiều ứng dụng khác nhau.

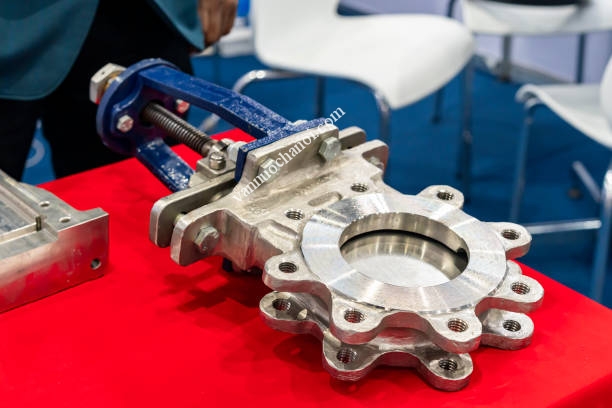

van_cong_dao_chinh_hang



Nhược điểm của van cổng dao

  • Khả năng điều tiết của van cổng dao không được đánh giá cao và có thể khiến đĩa van bị mài mòn nếu áp lực dòng chảy quá lớn.
  • Van cổng dao không có thích thước từ DN50 trở xuống.
  • Van cổng dao càng lớn thì vận hành càng khó, bởi áp lực dòng chảy tác dụng vào đĩa van là rất lớn.



ứng dụng của van cổng dao

Van cổng dao được sử dụng trong một loạt các hệ thống như:



Ứng dụng xử lý nước thải


Van cổng dao sở hữu khả năng vận hành các lưu chất chứa nhiều cặn bẩn vì vậy loại van này đặc biệt thích hợp cho các ứng dụng sử lý nước thải hoặc các chất gây ô nhiễm. Đặc biệt môi trường chất thải là loại môi trường chứa nhiều hoá chất nên van cổng dao phải được chế tạo từ những vật liệu có tính bền và không bị ăn mòn.



Hoạt động khai thác mỏ


Van cổng dao cũng thường được sử dụng trong các hoạt động liên quan đến khai thác để kiểm soát dòng chảy của bùn và dòng chất chứa nhiều đất dá. Khả năng của các van này để xử lý chất lỏng có hàm lượng chất rắn cao làm cho chúng lý tưởng để sử dụng trong các ứng dụng khai thác mỏ.



Công nghiệp giấy và bột giấy


Van cổng dao có kết cấu có đĩa van dạng dẹp, nó có thể cắt qua các chất dạng bột, nhớt mà không gây tắc nghẽn hoặc hỏng van. Điều này khiến nó phù hợp cho nghành công nghiệp giấy và bột giấy.



Ngành thực phẩm và đồ uống


Ngành thực phầm và đồ uống đòi hỏi khả năng vệ sinh cao của các thệ thống. Hiệu suất bịt kín và khả năng kiểm soát dòng chảy giúp hệ thống không bị tồn đọng hoặc bám bẩn. Van cổng dao được sử dụng rộng rãi trong các ứng dụng mà vệ sinh được ưu tiên hàng.

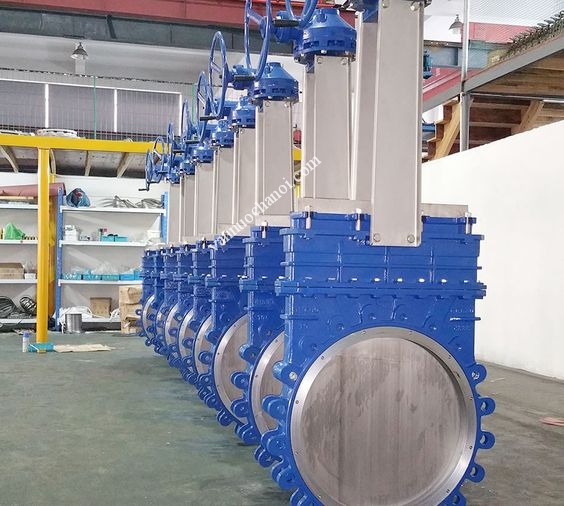

van_cong_dao_tay_quay



Các loại van cổng dao phổ biến trên thị trường



Van cổng dao gang

van_cong_dao_gang1

  • Đường kính danh nghĩa: DN50 – DN1500
  • Chất liệu thân: gang(phủ sơn Epoxy)
  • Chất liệu đĩa: gang, inox
  • Chất liệu Gioăng: teflon PTFE, EPDM
  • Vận hành: tay quay, đầu khí nén, đầu điện
  • Phương pháp kết nối: tai kẹp, mặt bích
  • Áp suất hoạt động: PN16
  • Nhiệt độ hoạt động: 220 độ C
  • Môi trường hoạt động: nước, nước thải, dung dịch, hóa chất,...
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng



Van cổng dao inox

van_cong_dao_inox

  • Đường kính danh nghĩa: DN50 – DN1500
  • Chất liệu thân: inox 304, inox 316
  • Chất liệu đĩa: inox 304,
  • Chất liệu Gioăng: teflon PTFE
  • Vận hành: tay quay, đầu khí nén, đầu điện
  • Phương pháp kết nối: tai kẹp, mặt bích
  • Áp suất hoạt động: PN16
  • Nhiệt độ hoạt động: max 220 độ C
  • Môi trường hoạt động: nước, nước thải, chất cặn bẩn, dung dịch, hóa chất,...
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Châu âu
  • Bảo hành: 12 tháng

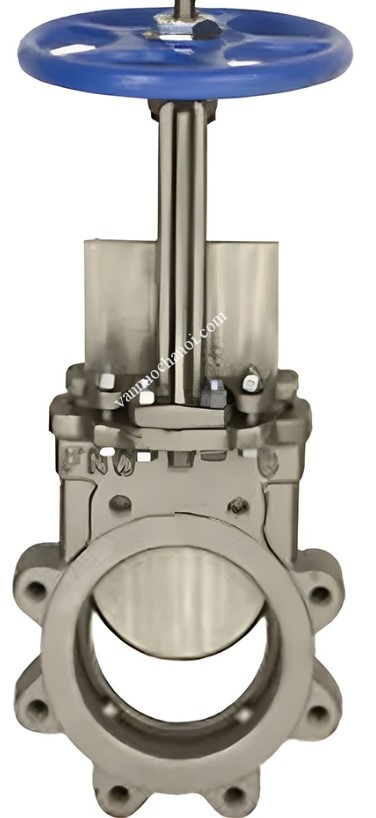

Van cổng dao thép

van_cong_dao_thep

  • Đường kính danh nghĩa: DN50 – DN1500
  • Chất liệu thân: thép WCB
  • Chất liệu đĩa: thép không gỉ
  • Vận hành: tay quay, đầu khí nén, đầu điện
  • Phương pháp kết nối: tai kẹp, mặt bích
  • Áp suất hoạt động: PN16
  • Nhiệt độ hoạt động: 300 độ C
  • Môi trường hoạt động: nước thải, nước, chất cặn bẩn, dung dịch,...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Châu âu
  • Bảo hành: 12 tháng



Van cổng dao tay quay

van_cong_dao_tay_quay1

  • Đường kính danh nghĩa: DN50 – DN1500
  • Chất liệu chế tạo: thép WCB, inox 304, 316, gang
  • Vận hành: tay quay
  • Phương pháp kết nối: mặt bích, tai kẹp
  • Áp suất hoạt động: PN16
  • Nhiệt độ hoạt động: 0 độ C đến 300 độ C
  • Môi trường hoạt động: nước, chất cặn bẩn, nước thải, dung dịch,...
  • Xuất xứ: Trung Quốc, Hàn Quốc, Châu âu, Đài Loan, Thái Lan
  • Bảo hành: 12 tháng

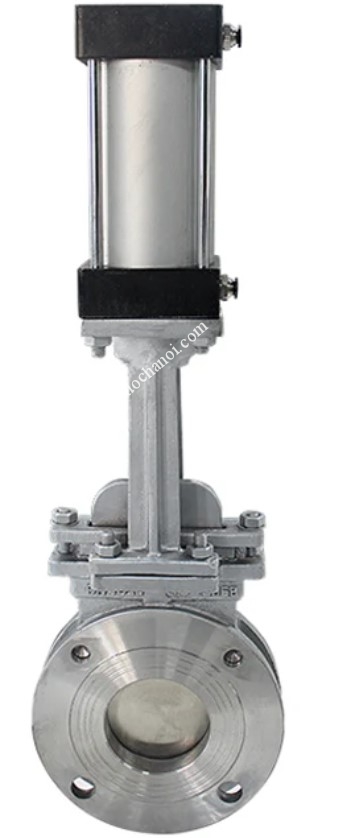

Van cổng dao điều khiển khí nén

van_cong_dao_dieu_khien_bang_khi_nen

  • Đường kính danh nghĩa: DN50 – DN1500
  • Chất liệu chế tạo: thép, inox, gang
  • Vận hành: đầu khí nén
  • Phương pháp kết nối: mặt bích, tai kẹp
  • Áp lực Khí nén: 8 bar
  • Áp suất hoạt động: PN10, PN16
  • Nhiệt độ hoạt động: 0 độ C đến 300 độ C
  • Môi trường hoạt động: nước thải, dung dịch, nước, chất cặn bẩn,...
  • Xuất xứ: Châu âu, Trung Quốc, Hàn Quốc, Đài Loan, Thái Lan
  • Bảo hành: 12 tháng



Van cổng dao điều khiến điện

van_cong_dao_dieu_khien_dien

  • Đường kính danh nghĩa: DN50 – DN1500
  • Chất liệu chế tạo: gang, thép WCB, inox 304, 316,
  • Vận hành: đầu điện tay quay
  • Phương pháp kết nối: bích, tai kẹp
  • Điện áp: 24V, 220V
  • Áp suất hoạt động: PN16
  • Nhiệt độ hoạt động: 0 độ C - 300 độ C
  • Môi trường hoạt động: nước, dung dịch, chất cặn bẩn, nước thải,...
  • Xuất xứ: Trung Quốc, Đài Loan, Thái Lan, Hàn Quốc, Châu âu
  • Bảo hành: 12 tháng





Cách lựa chọn van cổng dao

Chọn van cổng dao phù hợp cho ứng dụng của bạn là rất quan trọng. Các  số yếu tố cần xem xét khi chọn van bao gồm đặc tính của dòng chất, áp suất, nhiệt độ vận hành và kích thước của đường ống.



Vật liệu chế tạo gioăng làm kín cũng là một phần quan trong quyết định tới khả năng vận hành của van trong các môi trường khác nhau. Vì vậy việc tìm hiểu về tính chất của chất liệu là vô cùng quan trọng để chọn lựa được dòng van phù hợp.



Cuối cùng, hãy xem xét phương pháp truyền động của van. Van bằng tay là lý tưởng để sử dụng trong các ứng dụng mà van được đặt trong một khu vực dễ tiếp cận. Mặt khác, van cổng dao tự động nên được dùng trong các ứng dụng có quy mô lớn hoặc tại các vị trí khó tiếp cận. Hiển nhiên chi phí lắp đặt van cổng dao tự động sẽ cao hơn van cổng dao thủ công.



van_cong_dao_khi_nen



Bảo trì van cổng dao

Lắp đặt và bảo trì đúng cách van cổng dao là điều cần thiết để đảm bảo hiệu suất hoạt động tối ưu và tuổi thọ. Khi lắp đặt van, nên làm theo đúng hướng dẫn từ nhà sản xuất hoặc liên hệ tới hotline của XNK HT Việt Nam để được tư vấn và lắp đặt miễn phí.



Mặc dù có nhiều ưu điểm và rất khó hư hỏng, van cổng dao đôi khi vẫn gặp một số vấn đề. Một số vấn đề phổ biến nhất bao gồm rò rỉ, tắc nghẽn và hư hỏng cổng van. Nếu gặp bất kì sự cố nào hãy ngay lập tức dừng toàn bộ hệ thống.



Để đảm bảo van cổng dao hoạt động trơn tru, việc bảo hành van là điều thiết yếu. Đặc biệt hãy chú ý tới các bộ phận như đĩa van và gioăng bởi đây là hai bộ phận trực tiếp chịu ảnh hưởng bởi dòng chảy. Tốt nhất nên bảo trì van 1 tháng 1 lần.





van_cong_dao_gang

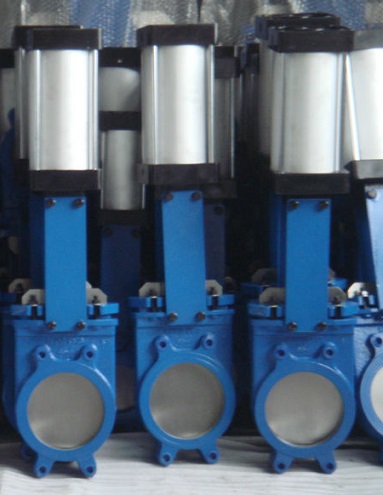

>>> xem thêm Van cổng dao điều khiển khí nén ht là gì?
