Van cổng

Tóm tắt nội dung: Xuất hiện hầu hết trong các đường ống công nghiệp hiện đại, van cổng được đánh giá cao trong việc kiểm soát lưu lượng dòng chất và khả năng thích nghi với nhiều loại môi trường. nếu các bạn vẫn đang muốn tìm hiểu kĩ hơn về dòng sản phẩm này thì bài viết này sẽ bao gồm tất cả những gì bạn cần biết về van cổng.

Nội dung bài viết bao gồm các các đặc điểm chính của van cổng, ưu điểm nhược điểm và những lưu ý khi sử dụng van cổng. hiểu rõ hơn về van cổng là cách giúp bạn lựa chọn được dòng van phù hợp với hệ thống của mình. Mọi thắc mắc và yêu cầu xin vui lòng liên hệ qua hotline để được tư vấn trực tiếp.

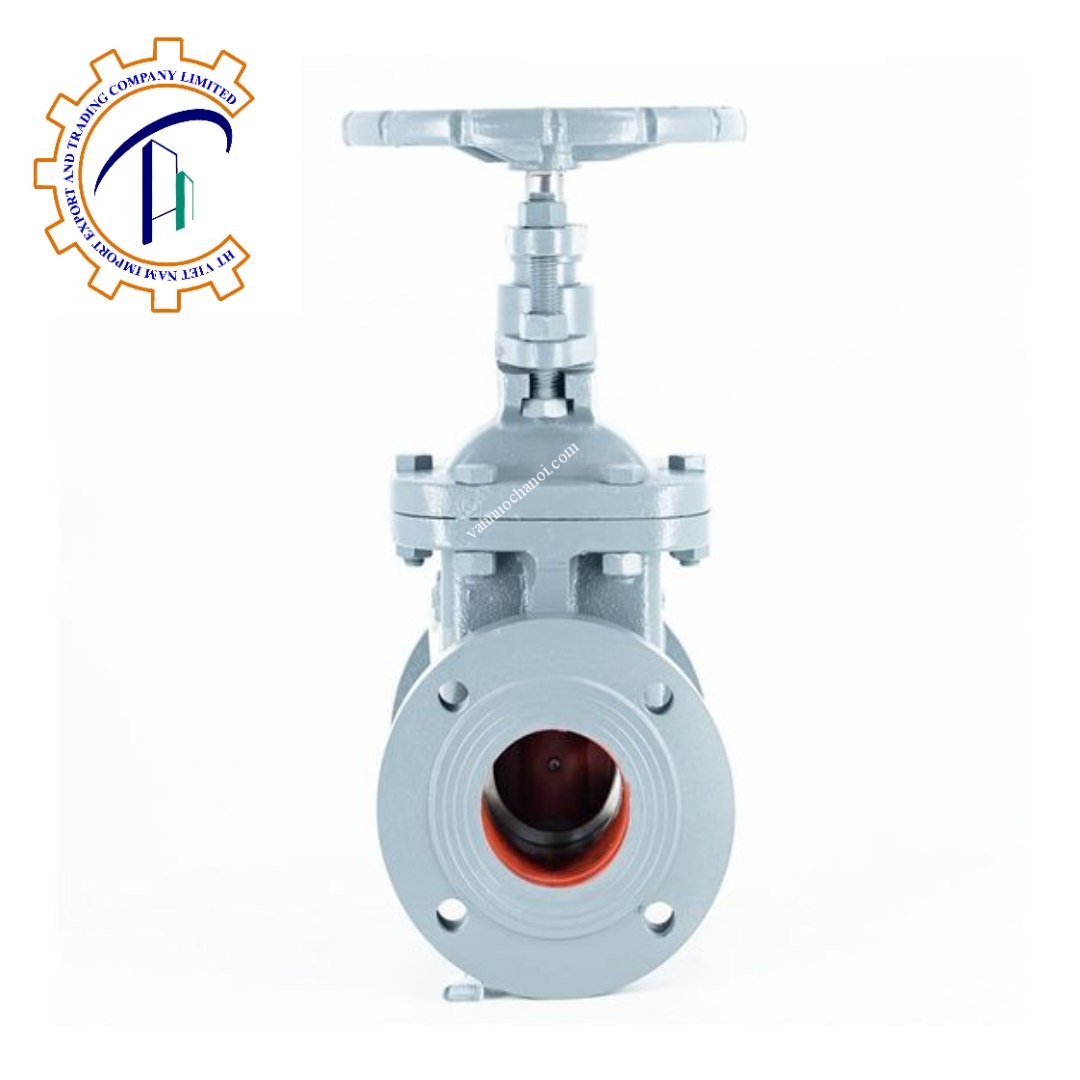

Van cổng là gì?

Van cổng là loại van hoạt động bằng cách di chuyển đĩa van lên xuống theo phương vuông góc với dòng chảy. đây là loại van có thể chuyển động tuyến tính và có thể sử dụng như một van điều tiết.

Thiết kế của van cổng rất thuận lợi cho dòng chất đi qua van. Khi mở hoàn toàn, đường kính lỗ mà chất lỏng đi qua băng với đường kính trong của ống. vi vậy van cổng rất được ưa chuộng trong các hệ thống vận chuyển chất bùn hay dầu nhớt.

Van cổng có xu hướng lớn hơn các dòng van khác khi so sánh cùng kích thước. phần tay quay của van có thể nhô lên do đó van cổng không phù hợp với các ứng dụng có  không gian chặt hẹp.

Ưu và nhược điểm của van cổng

Ưu điểm của van cổng

• Khả năng cản trở dòng chảy được hạn chế ở mức nhỏ nhất. khi mở hoàn toàn, đường kính lỗ van bằng với đường kính trong của ống.
• Van cổng đóng mở rất dễ dàng. Cấu tạo theo kiểu vô lăng giúp giảm lực mô men xoắn, cho phép đĩa van di chuyển theo phương thẳng đứng và không chịu nhiều áp lực từ dòng chảy.
• Dễ dàng lắp đặt, cho phép chất lỏng đi qua cả 2 bên
• Không xuất gây hiện tượng búa nước, giúp tăng tuổi thọ của đĩa van. Lý do cho điều này là chu trình đóng mở dài của van cổng..
• Hình dạng đơn giản, chiều dài cấu trúc ngắn, quy trình sản xuất đơn giản và phạm vi ứng dụng rộng.
• Trọng lượng nhẹ, tính linh hoạt cao và có thể tháo lắp một cách đơn giản.

Nhược điểm của van cổng

• Xói mòn và trầy xước dễ dàng hình thành giữa các bề mặt bịt kín và việc bảo trì rất khó khăn.
• Kích thước bên ngoài lớn, cần có không gian nhất định để mở
• Chu trình đóng mở lâu và tốn nhiều sức.

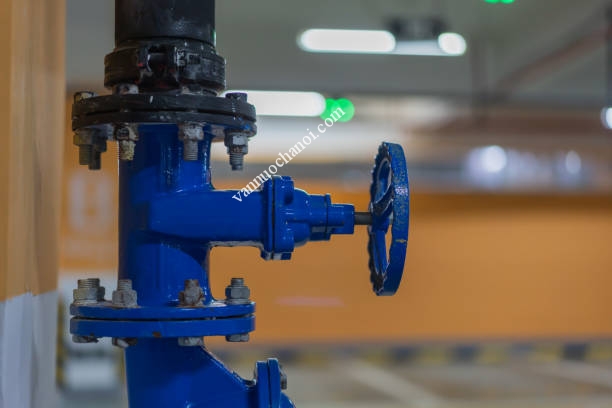

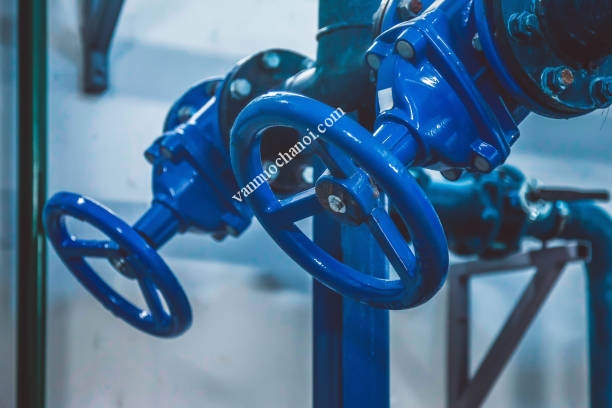

Ứng dụng của van cổng

• van cổng được lắp đặt trong các ứng dụng sau:
• hệ thống vận chuyển nước uông và nước thải.
• đường ống dẫn khí.
• hệ thống ống dẫn dầu và khí đốt.
• nghành khai thác dầu khí.

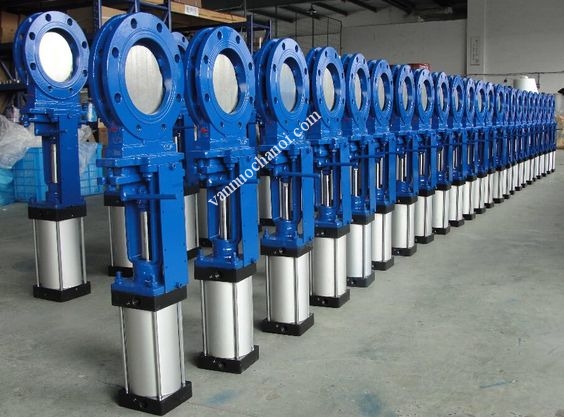

• vận chuyển các chất rắn như bùn, bột (áp dụng với van cổng dao).
• hệ thống thuỷ lợi, tưới tiêu trong nông nghiệp.

Các loại van cổng đang được sử dụng phổ biến

Công ty TNHH TM&XNK HT Việt Nam hiện sở hữu rất nhiều dòng van khác nhau, với chất liệu và kiểu dáng đa dạng, van cổng được sử dụng trong đa dạng các ứng dụng. để giúp khách hàng hiểu rõ hơn về sản phẩm và có thể lựa chọn được dòng van cổng phù hợp với đường ống của mình, chúng tôi đã phân loại van cổng dựa theo các tiêu chí dưới đây.

Cấu tạo của van cổng

Tay quay

Tay quay là nhận lực tác động để tạo mô-men xoắn khởi động hoặc dừng dòng chất lỏng. Tay quay có cơ cấu cho phép lực quay tác dụng và di chuyển đĩa van lên xuống.

Ty van

Ty van là một trục ren. Bộ phận này nối vô lăng với đĩa van. Nó có nhiệm vụ truyền mô-men xoắn tác dụng lên vô lăng tới đĩa van. Ty van được chia thành 2 loại là

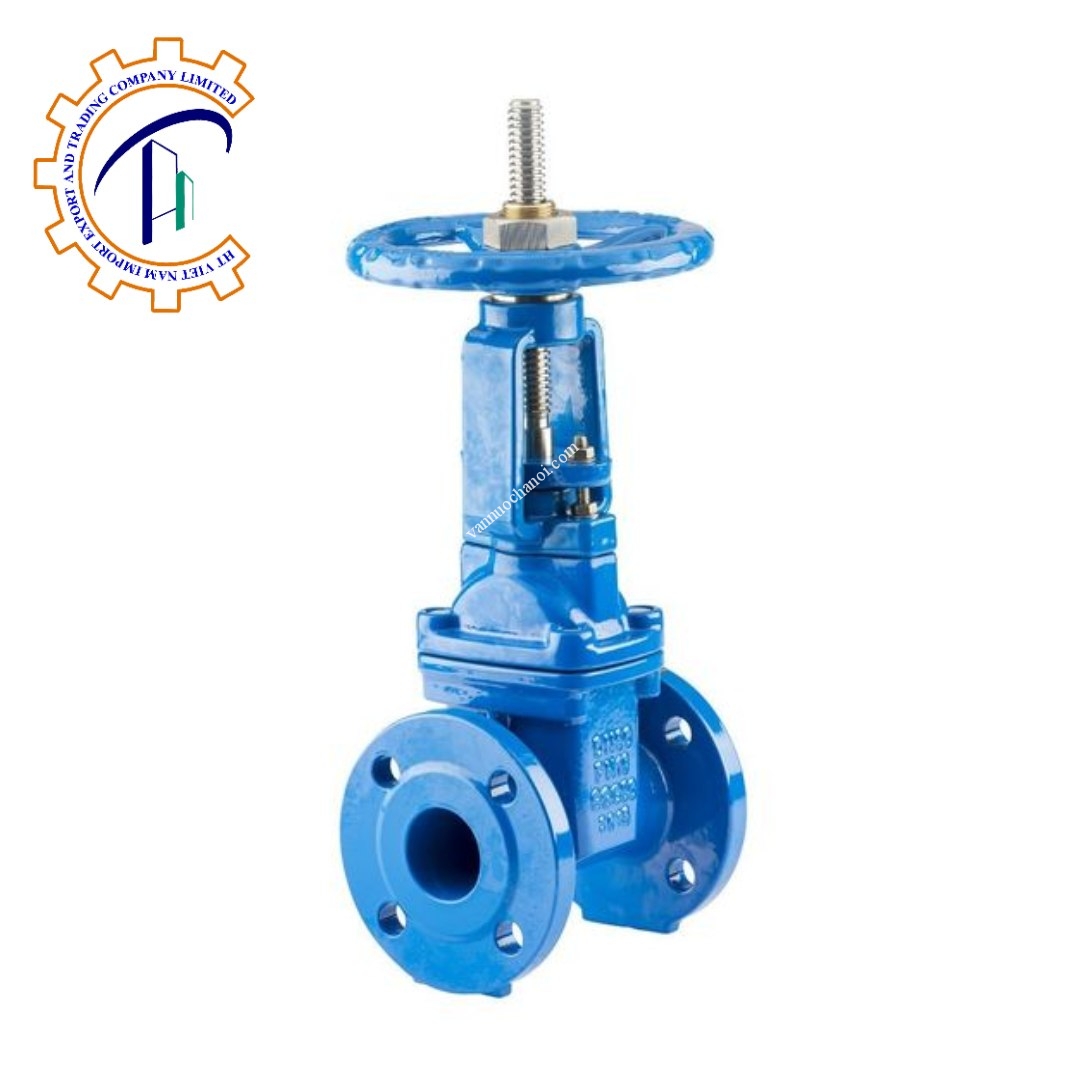

ty nổi: đúng như tên gọi, ty nổi là bộ phận nhô lên khi mở van. Van cổng ty nổi giúp người dùng biết được trạng thái đóng mở cảu van.

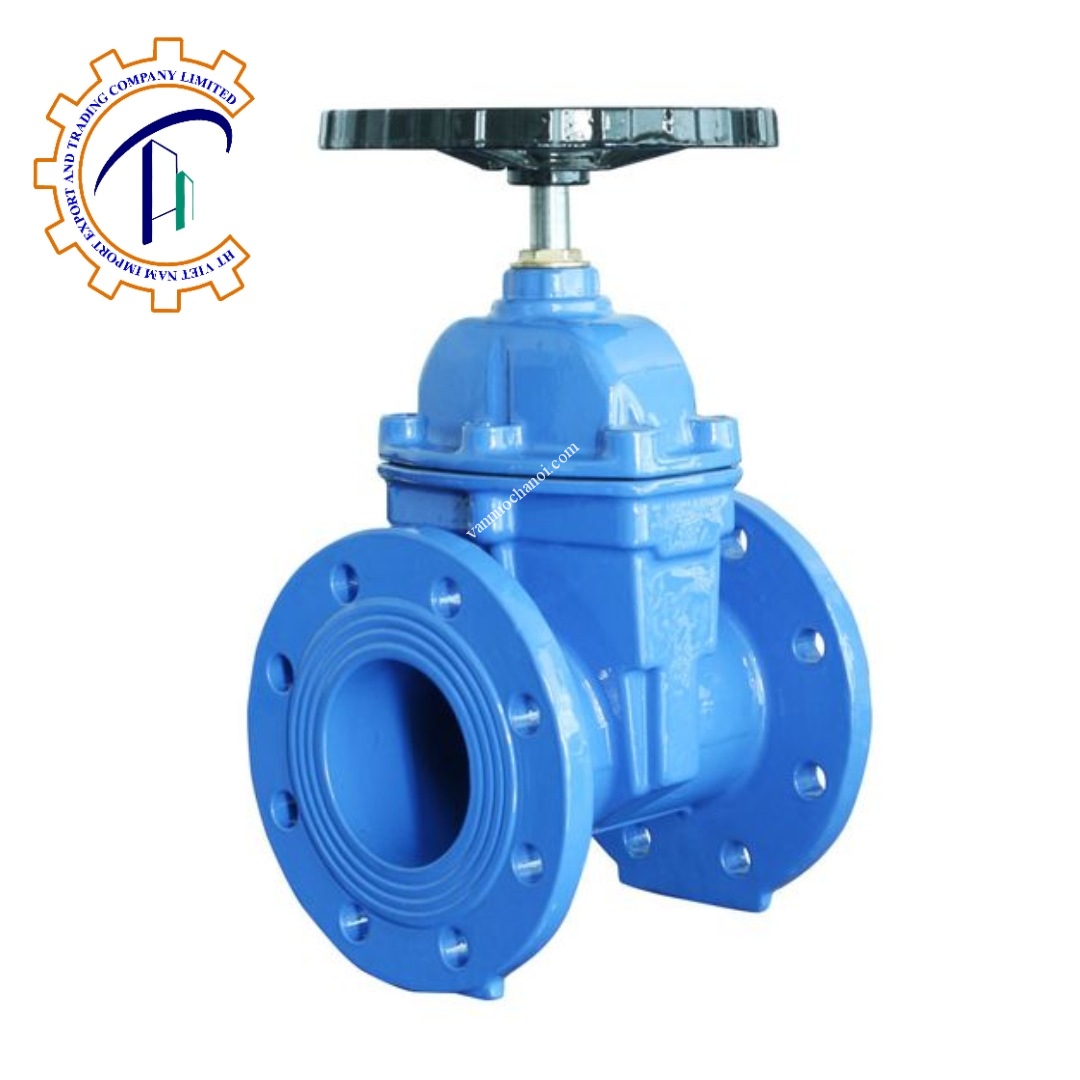

ty chìm: phiên bản ty chìm thường đi kèm với bộ phận quay số để thông báo cho người dùng trạng khi van đóng mở. van cổng ty chìm chiếm ít diện tích lắp đặt hơn van cổng ty nổi.

Đĩa van

Đĩa là bộ phận chịu trách nhiệm vận hành đóng đóng mở van. nó được vận hành thông qua tay quay. Đĩa van di chuyển lên để cho phép chất lỏng chảy và di chuyển xuống để ngăn chặn nó.

Thân van

Thân van là bộ phận chứa đựng và bảo vệ các chi tiết bên trong. Nó được làm từ các chất liệu có độ bền cao và dày để tăng cường khả năng chịu được áp suất và nhiệt độ cao của chất lỏng. Độ rắn chắc của nó đảm bảo sự an toàn của van trước những hư hỏng do tác động vật lí.

Gioăng làm kín

Ghế là bộ phận dùng để tăng cường độ kín giữa đĩa van và thân van khi van đóng lại. Gioăng được chế tạo từ các chất liêu có tính đàn hồi như cao su, PTFE,..

Nắp van

Nắp là một bộ phận được gắn phía trên thân van. Nắp van có vai trò chứa áp suất chất lỏng và ngăn bụi bẩn xâm nhập vào van. Nắp van có tính linh hoạt, có thể tháo lắp dễ dàng, tạo điều kiện tiếp cận các bộ phận bên trong của van để làm sạch và sửa chữa.

Nguyên lí hoạt động của van cổng

Van cổng hoạt động dựa theo phương pháp biến đổi lực mô men xoắn thành chuyển động tuyến tính. ty van được thiết kế dạng ren, thông qua đai ốc trên đầu, chuyển động quay được chuyển thành chuyển động tuyến tính

Đĩa van chuyển động theo phương vuông góc với đường ống và được ép chặt vào bộ phận làm kín. cấu trúc này mang lại cho van cổng khả năng bịt kín và chịu được mức áp suất cao.

Hướng dẫn lắp đặt van cổng

Trước khi lắp đặt

• Làm sạch đường ống trước khi lắp đặt. tránh các di vật có thể xảy ra hiện tượng rò rỉ.
• Đánh dấu vị trí lắp đặt, độ lệch không được lớn hơn 10mm, đồng thời , kiểm tra xem tâm lỗ nâng của thân cổng và lỗ đỡ dành riêng của tời có đúng tâm hay không.
• Nâng van cổng vào đúng vị trí. Nếu van có kích thước lớn nên có sự hỗ trợ từ máy nâng.
• Tiến hành lắp bu lông. lưu ý chưa nên siết chặt mà cần kiểm tra xem van đã khớp và đúng vị trí hay chưa.
• Tiến hành thử nghiệm đóng mở van cổng trong điều kiện không có nước. hãy chắc chắn van hoạt động trơn tru, không bị kẹt, không bị nhảy đột ngột, không phát ra âm thanh lạ.
• Nếu gặp bất kì khó khăn gì trong vấn đề lắp đặt các bạn có thể liên hệ với chúng tôi qua hotline để được tư vấn miễn phí.

Lưu ý khi lắp đặt

• Kiểm tra khoang van cổng và bề mặt bịt kín trước khi lắp đặt. Không có bụi bẩn hoặc cát.
• Các bu lông tại mỗi điểm nối của van cổng phải được siết chặt đều nhau
• Vòng đệm phải kín. các bề mặt tiếp xúc nên có vòng đệm để đảm bảo khả năng chống rò rỉ.
• Trước khi lắp đặt van cổng, người dùng phải xác định loại van cổng, kích thước, kiểu kết nối và hướng dòng chất lỏng để đảm bảo van phù hợp với yêu cầu ứng dụng.
• Khi lắp đặt van cổng người sử dụng nên dành khoảng trống cần thiết để van cổng hoạt động và thuận tiện cho thao tác lắp đặt van.
• Van cổng cần được bảo trì thường xuyên, tránh va đập, đặc biệt là ở bề mặt bịt kín của van và thân van.

Xử lí sự cố của van cổng

Van cầu Không thể vận hành

• Kiểm tra xem chênh lệch áp suất giữa 2 đầu van có quá lớn không.
• Kiểm tra xem các bộ phận bên trong hộp số có bị hư hỏng và khả năng bôi trơn có tốt hay không.
• Kiểm tra xem gioăng có bị hư hỏng hay có vật lạ bên trong.
• Kiểm tra xem trục truyền động có bị cong vênh, biến dạng.

Rò rỉ tại mép van

• Do Vòng van chưa được siết chặt hoàn toàn, cần siết chặt bu lông.
• Có vật lạ bên trong vòng đệm.
• Vòng đệm mặt bích bị hư hỏng, tốt nhất nên thay vòng đệm mới.

Rò rỉ bên trong van

• Có thể do van chưa được đóng hoàn toàn.
• Gioăng làm kín bị hỏng do quá trình hoạt động lâu dài.

Nên lựa chọn van cầu, van cổng hay van bi

van cầu, van cổng và van bi đều là những dòng van được đánh giá cao về khả năng điều tiết dòng chảy. đây cũng là dòng phụ kiện chủ chốt được khách hàng tìm mua nhiều nhất tại HT Việt Nam. hãy cùng xem chúng khác nhau ở điểm nào nhé.

Van cầu

Thiết kế của van cầu khá đặc biệt. dòng chảy chạy qua van được dẫn qua một khe tạo thành bởi ghế và đĩa van. Thiết kế này khiến cho áp lực bị giảm đị rất nhiều. về cơ bản chúng ta có thể hiểu van cầu là loại van có chức năng chính là giảm áp lực của dòng chất.

Van cầu được sử dụng chủ yếu trong các ứng dụng có áp lực cao như nước, khí, lò hơi,… vì vậy dòng sản phẩm này yêu cầu được chế tạo từ các chất liệu có tính bền và chịu được các mức nhiệt khác nhau. điểm yéu của van cầu là bộ phận ghế có thể bị tổn hại sau quá trình hoạt động lâu dài nên bộ phận này được thiết kế để có thể thay mới một cách dễ dàng.

Van bi

Có thể các bạn sẽ thắc mắc tại sao không dùng van cổng thay van bi bởi hai loại van này dù có thiết kế khác nhau nhưng cách thức hoạt động và khả năng điều tiết đều khá tương đồng. để giải thích cho vấn đề này, trước hết hãy nhìn vào cấu tạo của van bi. trục van tay quay và bi van được kết nối trực tiếp nên hành trình đóng mở của van bi nhanh hơn van cổng và van cầu rất nhiều.

Van bi phù hợp với các đường ống yêu cầu khả năng đóng ngắt dòng chảy nhanh. Trong quá trình đóng mở, quả bi trực tiếp ma sát với gioăng, sau thời gian dài sử dụng cần được bảo dưỡng

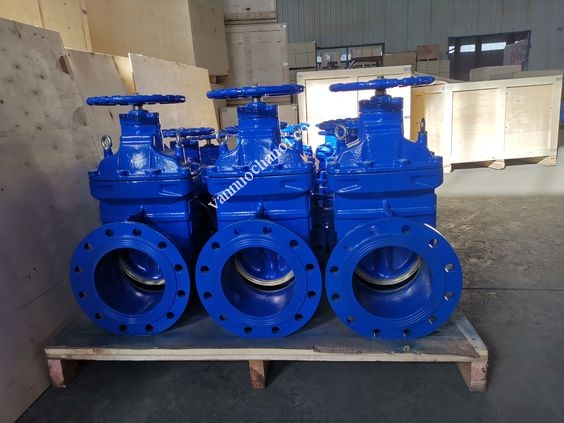

Báo giá van cổng
