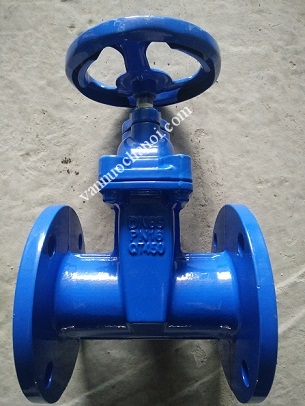

Van cổng tay quay

I: Van cổng tay quay là gì?

- Van cổng tay quay là dạng van đóng, mở bằng cách nâng hạ một đĩa hình tròn, hình chữ nhật hoặc hình nêm trên đường đi của lưu chất qua van.

Nguyên lý hoạt động của van cổng được sử dụng để cho phép hoặc ngăn chặn dòng chảy của chất lỏng, và thường được sử dụng để kiểm soát đóng / mở thay vì điều chỉnh lưu lượng. Do khả năng cắt qua chất lỏng, van cổng thường được sử dụng trong ngành dầu khí.

- Van cổng tay quay sử dụng cơ năng để vận hành, là dạng van thông dụng nhất, van cổng tay quay thường được làm bằng chất liệu inox, đồng, nhựa, thép, gang... Kết nối với đường ống bằng lắp ren hoặc mặt bích, tùy vào môi trường sử dụng, điều kiện sử dụng, kích thước đường ống mà chúng ta chọn lựa một loại van cổng tay quay phù hợp nhất.

- Thông số kỹ thuật của van cổng tay quay

• Kích thước van: DN15 - DN1000
• Kết nối đường ống: Mặt bích
• Tiêu chuẩn: JIS, BS, DIN, ANSI
• Chất liệu van: Inox, Gang, Thép, Nhựa, đồng...
• Áp lực thông dụng: PN16
• Nhiệt độ van chịu đươc max: 180 độ c
• Vận hành: Vô lăng
• Dạng van: Ty nổi, ty chìm
• Môi trường: nước, nước thải, hóa chất, v...vvv
• Bảo hành 1 năm

II: Van cổng ty nổi tay quay

- Van cổng ty nổi tay quay là loại van cổng mà ty van hay trục van được thế kế cao hơn. Van cổng được đóng mở bằng vô lăng, tay xoay kết hợp với ty van và ty van gắn với cánh van cổng. Khi xoay vô lăng thì cánh cổng lên xuống tạo hiện tượng đóng mở van.

- Van cổng ty nổi tay quay thường có giá thành van cao hơn van cổng ty chìm tay quay.

- Van cổng ty nổi tay quay có thể nhận biết được độ đóng mở của van cổng nhờ vào thiết kế trục van dài hơn.

III: Van cổng ty chìm tay quay

- Van cổng ty chìm tay quay có cấu tạo cánh van chạy lên chay xuống giống như một cánh cổng nên gọi là van cổng. Van cổng hoạt động dựa trên cánh van ( hình tròn hoặc hình vuông ) chạy lên chạy xuống được kết nối với ty van, ty van được kết nối với vô lăng của van.đóng/mở điều tiết dòng chảy của lưu chất.

- Van cổng ty chìm tay quay rất thông dụng vì giá thành van tương đối rẻ

IV: Phân loại van cổng tay quay

1: Van cổng tay quay lắp ren

- Van cổng tay quay lắp ren thường có kích thước van nhỏ, được làm bằng chất liệu nhựa, đồng, inox, thiết kế lắp ren giúp cho chúng ta dễ dàng lắp đặt, bảo dưỡng, và sửa chữa.

2: Van cổng tay quay mặt bích

- Van cổng tay quay mặt bích là sản phẩm van được thiết kế kết nối với đường ống bằng mặt bích, điều này giúp cho van có thể chịu được áp lực và nhiệt độ cao hơn. Đối với dạng van này thì các chất liệu thường là Gang, inox, thép.
