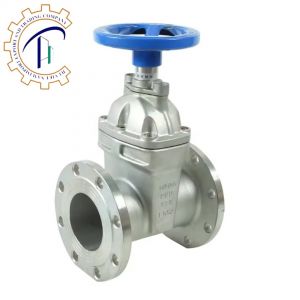

Van cổng ty chìm inox

Tóm tắt nội dung: chất liệu inox được sử dụng trong các ứng dụng yêu cầu độ bền cao về nhiệt độ. Vì vậy các sản phẩm làm từ inox thường nhận được sự quan tâm lớn của các doanh nghiệp.

Trong bài viết này, HT Việt Nam muốn giới thiệu tới khách hàng dòng sản phẩm van cổng ty chìm inox. Đây là một trong những thiết bị hỗ trợ điều chỉnh và kiểm soát dòng chảy tốt nhất hiện nay.

Khách hàng có nhu cầu sử dụng sản phẩm, xin vui lòng liên hệ với HT Việt Nam qua hotline để được tư vấn trực tiếp. Chúng tôi cam kết cung cấp hàng chính hãng với giá thành ưu đãi nhất.

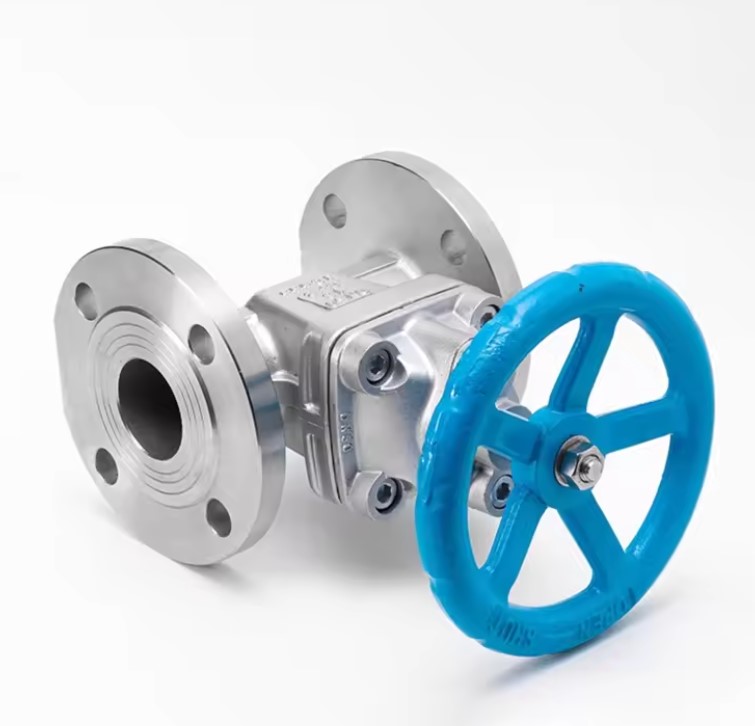

Giới thiệu sản phẩm van cổng ty chìm inox

Van cổng ty chìm inox là một loại van được sử dụng phổ biến trong các hệ thống có nhiệt độ cao hoặc môi trường có chứa hóa chất ăn mòn nhẹ. Với thiết kế hợp lý và hệ số kháng dòng chảy nhỏ, van cổng giúp tối ưu hoá khả năng điều tiết dòng chảy.

Van cổng inox được chế tạo từ inox 304 hoặc 316, giúp nó có khả năng chịu được áp lực cao và chống ăn mòn tốt. Do đó, nó thường được lắp đặt để sử dụng trong các công trình cấp thoát nước, xử lý nước thải, đóng tàu, sản xuất hóa dầu, điện năng, dệt nhuộm, sản xuất thực phẩm, đồ uống,...

Van cổng inox được kết nối và lắp đặt dễ dàng với các loại bích tiêu chuẩn như BS, JSJ, DIN. Giúp việc lắp đặt van trở nên thuận tiện và nhanh chóng, đồng thời giảm thiểu chi phí và thời gian bảo trì.

Đặc điểm cơ bản của van cổng ty chìm inox

Chất liệu chế tạo

Inox là một trong những chất liệu được sử dụng rộng rãi trong việc chế tạo các sản phẩm và thiết bị vì tính năng đa dạng và ưu việt của nó. Được biết đến là một trong những vật liệu lí tưởng, inox có thể thay thế hoàn toàn các loại vật liệu khác như đồng, gang hay thép.

• Khả năng chịu nhiệt tốt, giúp sản phẩm có thể hoạt động hiệu quả trong môi trường có nhiệt độ cao lên đến 300 độ C.
• Độ cứng cao nhưng vẫn đảm bảo tính dẻo dai, giúp sản phẩm có thể chịu được áp lực và va đập mạnh mà không bị biến dạng hay gãy.
• Có khả năng tạo hình và gia công tốt, giúp sản phẩm có thể được thiết kế linh hoạt và đa dạng.
• Lớp crom oxit trên bề mặt inox giúp sản phẩm có khả năng tự phục hồi các vết xước, giúp van không bị xâm nhập bởi các yếu tố gây hư tổn.
• Inox là lựa chọn hàng đầu cho các ứng dụng yêu cầu tính vệ sinh như trong nhà bếp hay trong ngành y tế. Bởi khả năng chống bấm bẩn và an toàn vệ sinh.

Thông số kỹ thuật

Kích thước: van cổng ty chìm inox có nhiều kích thước khác nhau từ DN15 đến DN2000.

Nhiệt độ làm việc: van inox có khả năng hoạt động trong môi trường có mức nhiệt độ lên tới hoen 300 độ C. Đặc biệt phù hợp cho các hệ thống vận chuyển nước nóng hay dầu.

Áp suất hoạt động: van cổng inox hoạt động trong các mức áp xuất từ PN10, PN16, PN25. Tuy nhiên người dùng vẫn nên lưu ý lựa chọn van có mức áp suất cao hơn áp suất của dòng chảy.

Phương thức kết nối

Van cổng ty chìm inox kết nối với đường ống bằng phương pháp lắp bích tiêu chuẩn BS, JIS, DIN. Đây là kiểu kết nối được tin dùng trong các hệ thống áp lực cao, có khả năng chống rò rỉ và linh hoạt khi cần tháo lắp để sửa chữa.

Ngoài ra đối với các đường ống có kích thước dưới DN50, người dùng có thể lựa chọn sản phẩm van cổng inox ren. đây là phương pháp kết nối vô cùng thuận tiện dành cho các đường ống nhỏ. Tuy nhiên khả năng chịu áp lực của nó không được đánh giá cao như van cổng mặt bích.

Ưu điểm và nhược điểm của van cổng ty chìm inox

Ưu điểm của van cổng ty chìm inox

Van cổng ty chìm inox sở hữu các đặc tính nổi trội sau:

• Hình dạng đơn giản giúp van có thể được lắp đặt dễ dàng và tiết kiệm không gian. Ngoài ra, cấu trúc đơn giản còn giúp giảm chi phí khi sửa chữa.
• Trang bị vô lăng giúp giảm đáng kể lực mô men xoắn. Người dùng có thể dễ dàng vận hành van mà khôgn tốn nhiều sức, đặc biệt là trong các hệ thống lớn.
• Dòng chảy đi qua van hoàn toàn không bị tác động, đảm bảo lưu lượng và áp suất được giữ nguyên.
• Thiết kế nhỏ gọn và tính linh hoạt. Van có thể được lắp đặt ở nhiều vị trí khác nhau trong hệ thống mà không gây ảnh hưởng đến hoạt động của các thiết bị khác.

Nhược điểm của van cổng ty chìm inox

• Việc sử dụng van này trong các môi trường có chứa các chất cặn bẩn hoặc các loại lưu chất dạng nhớt có thể gây ra nhiều vấn đề không mong muốn.
• Trong quá trình sử dụng, các bộ phận như cửa van và thành van cũng dễ bị mài mòn do va chạm liên tục với các loại lưu chất.
• Khác với van cổng ty nổi, người dùng không thể quan sát được trạng thái đóng mở của van do cấu trúc ty chìm xuống.

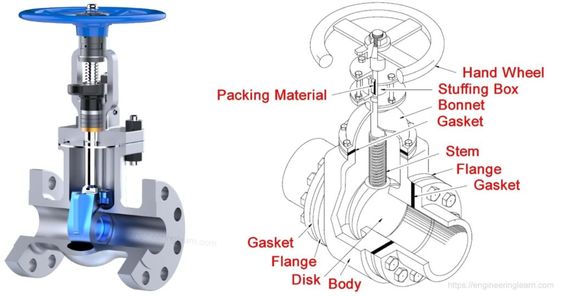

Cấu tạo của van cổng ty chìm inox

Van cổng ty chìm được cấu tạo từ những thành phần cơ bản như tay van, trục van, gioăng làm kín, nắp van, cánh van, thân van, cửa van và đệm kín.

♦ Trục van – Ty van

Trục van được thiết kế dưới dạng một trục thẳng đứng có các vòng ren, cho phép điều khiển cánh van di chuyển lên xuống theo hướng dọc.

Phần trục này được thiết kế để lắp vào phần đĩa van có ren bên trong và được bao bọc bởi một lớp ren bên ngoài làm từ thép hợp kim SS420.

♦ Tay van – Vô lăng

Phần vô lăng là một phần quan trọng của van cổng ty chìm, có nhiệm vụ điều khiển và kiểm soát lưu lượng chất lỏng trong hệ thống. Phần vô lăng thường được làm bằng chất liệu đồng hoặc các loại kim loại khác có tính chất chống ăn mòn và chịu được áp lực cao.

Tay van của van cổng ty chìm được gắn cố định vào phần vô lăng thông qua chốt và khớp, tạo thành một hệ thống hoạt động liên kết chặt chẽ. Khi vận hành, vô lăng sẽ quay theo góc quay của tay van, đồng thời di chuyển theo hướng dọc theo trục van.

♦ Gioăng làm kín

Được làm bằng chất liệu cao su chịu được áp lực và nhiệt độ cao, gioăng giúp làm kín cổ van và ngăn chặn sự rò rỉ của chất lỏng hoặc khí ra bên ngoài.

♦ Nắp của van cổng ty chìm

Bộ phận nắp của van được thiết kế để cố định chặt chẽ với thân van, tạo thành một khối đồng nhất và vững chắc. Vị trí này không chỉ giúp cho đĩa van có thể di chuyển dễ dàng trong quá trình hoạt động, mà còn đảm bảo tính ổn định và an toàn của hệ thống.

Ngoài ra, phần nắp cũng có vai trò quan trọng trong việc giữ cho trục van luôn ở vị trí thẳng đứng.

♦ Cánh van – Đĩa van

Đĩa van được sản xuất từ nhiều loại vật liệu khác nhau, tuy nhiên, cao su vẫn là vật liệu phổ biến nhất được sử dụng trong việc chế tạo đĩa van đây là một bộ phận quan trọng trong hệ thống cổng ty chìm, có vai trò quyết định đến hiệu suất của toàn bộ hệ thống.

♦ Thân van

Thân van được chế tạo nguyên khối từ các loại vật liệu chất lượng cao như inox 304, inox 316. Các vật liệu này còn có khả năng chịu được áp lực và nhiệt độ cao, đáp ứng tốt trong các điều kiện khắc nghiệt của môi trường công nghiệp.

Thân van đóng vai trò quan trọng trong việc giữ cho nắp van vững chắc và ổn định. Nó được coi như là bệ đỡ cho toàn bộ cơ cấu van, giúp duy trì sự hoạt động hiệu quả của van trong quá trình vận hành.

♦ Cửa van

Cửa van là nơi mà dòng chảy nước được điều khiển và đi qua. Thông thường, phần cửa van sẽ được đặt ở dưới của thân van để thuận tiện cho việc điều khiển và bảo trì.

Các mẫu van cổng ty chìm inox tại HT Việt Nam

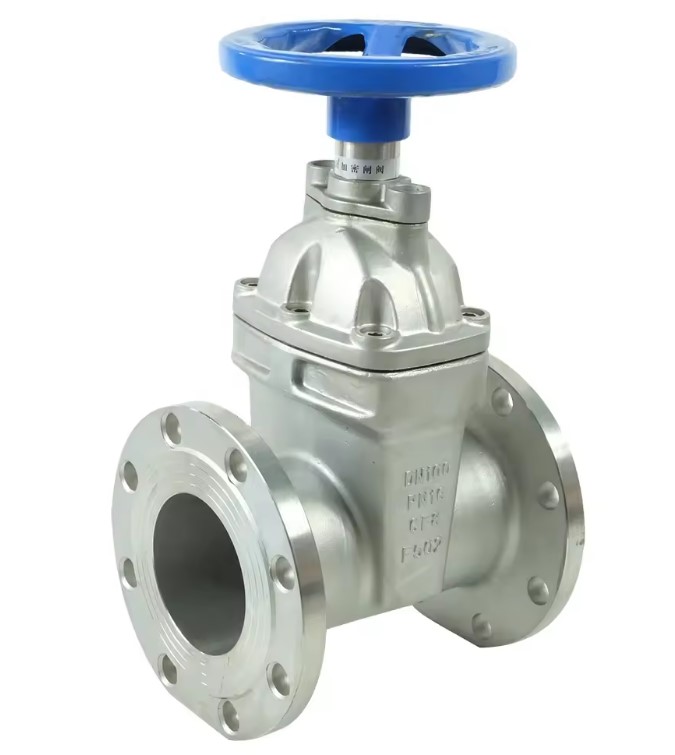

Van cổng ty chìm inox tay quay

Van cổng ty chìm tay quay là dòng van có bộ phận điều khiển được thiết kế dạng vô lăng như trên ô tô. Thiết kế này giúp người dùng có thể dễ dàng điều khiển van một cách chính xác, ngay cả trong các hệ thống có lưu lượng lớn.

Với tính năng tay quay điều khiển phía trên, van cổng ty chìm tay quay giúp tiết kiệm thời gian và công sức của người vận hành. Ngoài ra, van cổng ty chìm inox tay quay còn được sử dụng rộng rãi trong các môi trường chất lỏng khác nhau.

Van cổng ty chìm inox nắp chụp

Van cổng ty chìm nắp chụp là một loại van được thiết kế đặc biệt với ty chim nằm trong thân van. Thay vì lắp đặt vô lăng như các dạng van cổng thông thường, người dùng phải mở phần nắp chụp bên trên để lắp đặt bộ điểu khiển khi vận hành.

Với thiết kế độc đáo như vậy, van cổng ty chìm nắp chụp thường được sử dụng cho các hệ thống nằm sâu dưới mặt đất, như các hệ thống nước ngầm hoặc các đường ống được chôn dưới mặt đất.

Nguyên lí vận hành của van cổng ty chìm inox

Van cổng ty chìm là một loại van được sử dụng rộng rãi trong các hệ thống đường ống và thiết bị công nghiệp. Với nguyên lý hoạt động đơn giản nhưng hiệu quả, van cổng ty chìm đã trở thành một phương tiện không thể thiếu trong việc điều khiển dòng chảy trong quá trình sản xuất.

Quá trình hoạt động của van dựa hoàn toàn vào tác động của con người. Khi người dùng xoay vô lăng, trục ren sẽ di chuyển theo hương các vòng ren và thực hiện quá trình đóng mở của van.

Khi muốn ngưng dòng chảy qua van, người dùng chỉ cần tác động một lực quay với chiều ngược lại để đĩa van dần được hạ xuống về mức thấp nhất.

Quá trình này sẽ làm cho đĩa van tiếp xúc với phần ren của trục ty và khiến van quay trở lại trạng thái đóng ban đầu. Từ đó, ngăn chặn dòng chất lỏng hoặc khí tiếp tục di chuyển qua van, giúp kiểm soát và điều chỉnh dòng chảy theo ý muốn.

Ứng dụng của van cổng ty chìm inox

Với khả năng lắp đặt và vận hành đơn giản, việc sử dụng van cổng ty chìm inox giúp cho các hệ thống trở nên dễ dàng hơn bao giờ hết. Dòng van này được ứng dụng rộng rãi trong các hệ thống nhứ:

• Hệ thống, máy móc công nghiệp và cả hoạt động dân dụng.
• Thống khí nén, hơi nóng có áp lực cao, hệ thống PCCC,
• Các hệ thống đường ống vận chuyển hoá chất, axit, bazơ,...
• Sử dụng rộng rãi trong các hệ thống cấp thoát nước sạch, nhà máy xử lý nước thải cho các khu công nghiệp hoặc khu dân cư.
• Hệ thống sản xuất thực phẩm, đồ uống, dược phẩm và các thiết bị y tế.
• Hệ thống mày bơm, thuỷ điện, vận chuyển nguyên liệu sản xuất,….

Một số lưu ý khi lựa chọn van cổng inox

Để tránh tình trạng đổi trả hàng hoặc lựa chọn sai loại van, chúng ta cần lưu ý một số điểm quan trọng sau đây.

• Đầu tiên, vật liệu của van cổng là yếu tố quan trọng nhất cần được xem xét. Với mỗi môi trường lưu chất khác nhau, chúng ta cần lựa chọn loại vật liệu inox phù hợp như 201, 304, 316 hoặc 316L để đảm bảo tính chất chống ăn mòn và độ bền của van.
• Áp lực dòng chảy và nhiệt độ cũng là hai yếu tố quan trọng cần được xem xét khi lựa chọn loại van cổng inox.
• Đối với các đường ống có kích thước nhỏ từ DN15 - DN50, chúng ta có thể sử dụng van cổng inox lắp ren để tiết kiệm chi phí.
• Đối với các đường ống có kích thước lớn hơn DN50, việc lựa chọn loại van cổng inox lắp bích cũng cần được quan tâm đến tiêu chuẩn mặt bích của van và tiêu chuẩn mặt bích trên đường ống.

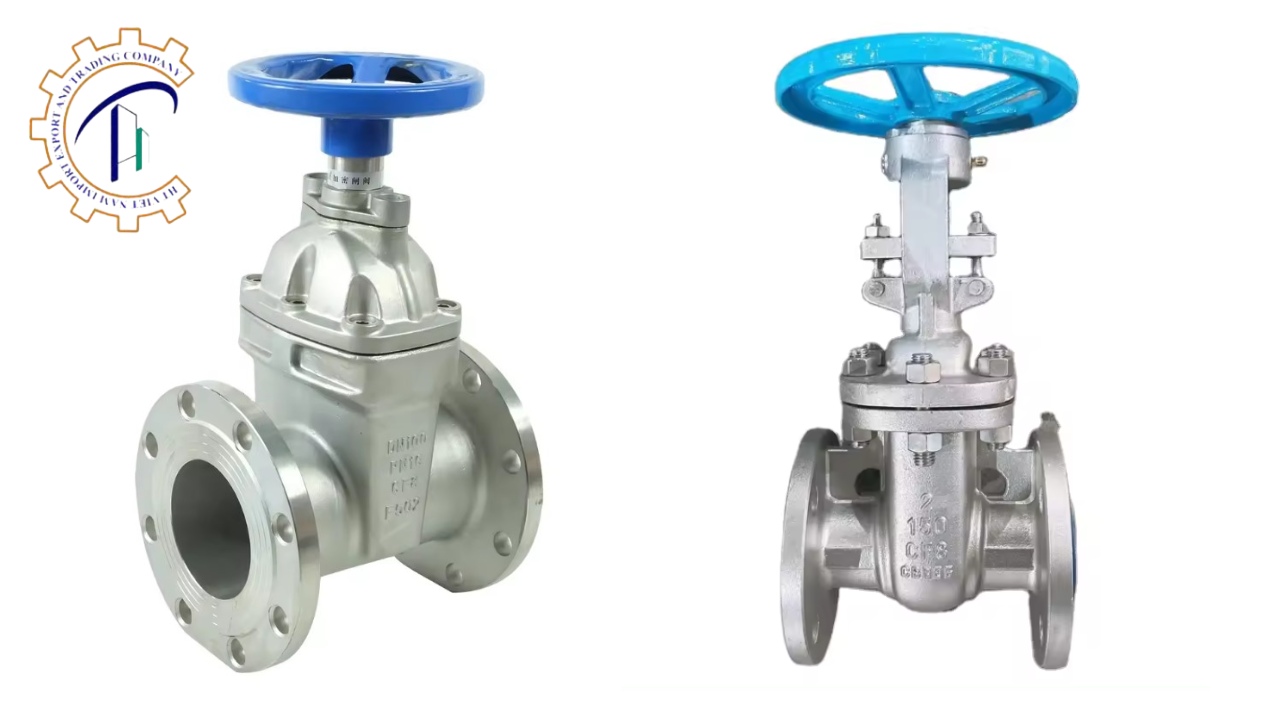

So sánh van cổng ty chìm và van cổng ty nổi

Hiện nay, trên thị trường, có hai loại van cổng chính được sử dụng là van cổng ty chìm và van cổng ty nổi. Về công dụng, cả hai loại van đều có vai trò quan trọng trong việc điều tiết dòng chảy của chất lỏng trong hệ thống ống dẫn.

Tuy nhiên, về mặt cấu trúc và nguyên lý hoạt động, hai loại van này lại có những đặc điểm khác biệt nhất định.

♦ Van cổng ty chìm được thiết kế với cấu trúc chìm sâu xuống trong đường ống, do đó khi hoạt động, nó sẽ di chuyển lên xuống theo chiều dọc của ống. Trong khi đó, van cổng ty nổi có phần ty nổi lên trên và liên tục thay đổi khi người dùng vận hành van.

♦ Ngoài ra, cả hai loại van đều có những ưu điểm và hạn chế riêng. Ví dụ, van cổng ty chìm có thể được sử dụng trong các hệ thống ống dẫn có áp suất cao, trong khi van cổng ty nổi lại phù hợp với các hệ thống có áp suất thấp hơn.

♦ Một điểm khác biệt giữa hai loại van này là trục van. Trục van của van cổng ty chìm sẽ là trục van trơn. Còn đối với van cổng ty nổi sẽ sử dụng trục van ren.

♦ Van cổng ty nổi chiếm nhiều diện tích hơn so với van cổng ty chìm nên nó thường được lắp đặt ở các công trình có không gian rộng trên mặt đất. Ngược lại, van cổng ty nổi thường được sử dụng cho các công trình ngầm dưới mặt đất hoặc các hệ thống có không gian hẹp.
