Van cổng ty chìm là gì?

I. Van cổng ty chìm là gì?

  Van cổng hay còn gọi là van cửa, tên tiếng anh là :gate valve. Là một loại van dùng để đóng hoặc mở lưu chất trên đường ống. Đúng như tên gọi của nó van có cấu tạo cánh van chạy lên chay xuống giống như một cánh cổng nên gọi là van cổng. Van cổng hoạt động dựa trên cánh van ( hình tròn hoặc hình vuông ) chạy lên chạy xuống được kết nối với ty van, ty van được kết nối với vô lăng của van.

  Van cổng ty chìm là van cổng mà khi chuyển trạng thái từ đóng sang mở thì ty van không thay đổi, chỉ có cánh van là chạy lên và chạy xuống. Van cổng ty chìm người ta còn gọi là van cổng không thay đổi kích thước khi sử dụng.

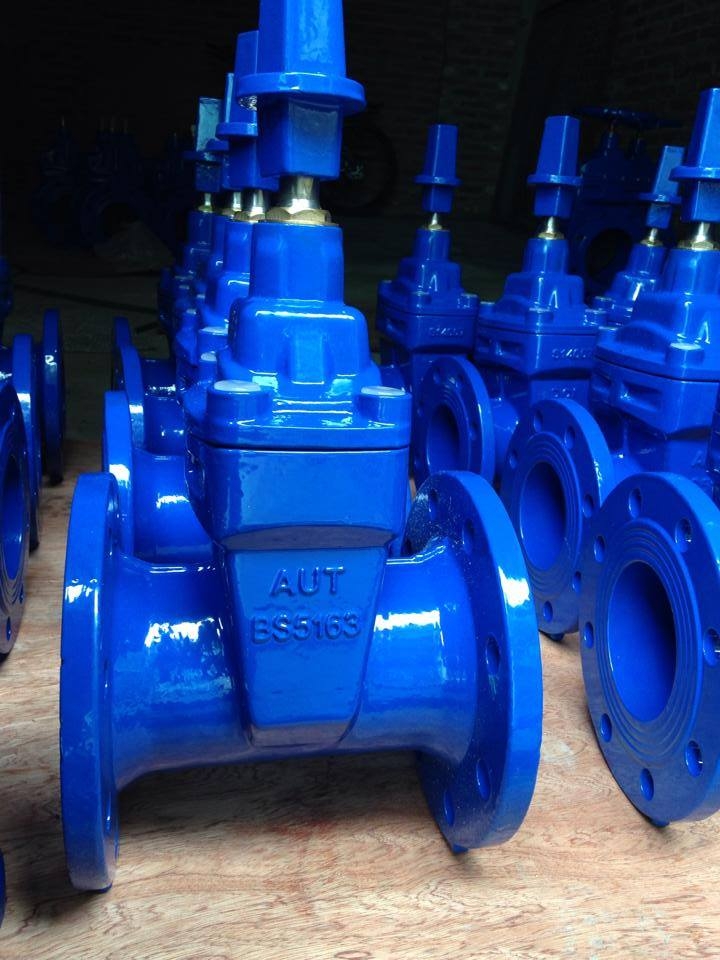

II. Cấu tạo van cổng ty chìm

  Van kết nối với đường ống bằng mặt bích ở cả hai đầu, hoặc nối cùm đối với ống HDPE. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao. Thân van được đúc từ Gang Cầu FCD450, phủ cả 2 mặt bằng sơn Epoxy với độ dầy >=300 μm. Trong nắp van ở phía trên có khoảng không để chứa lá van khi mở van, bên ngoài các lỗ bulông được làm chìm vào trong thân và đổ keo hoặc sáp nến ngăn cát bụi, nước và không khí ẩm làm kẹt và rí sét bulông. Lá van có hình nêm, làm bằng Gang Cầu, bên ngoài bọc 1 lớp cao su Lá van chạy tự do dọc theo ty van bằng ren xoắn, đầu phía trên của ty van được nối cố đinh với tay quay, phía trên nắp van vị trí ty van đi qua có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài.

III. Thông số kỹ thuật của van cổng ty chìm

• Kích cỡ van : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1000, DN1200 ~ DN2000
• Vật liệu chế tạo: Thông dụng bằng gang, ngoài ra bằng đồng inox
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường sử dụng: Nước, khí nén, dầu, gas, nước thải, hóa chất
• Gioăng làm kín: Bằng cao su EPDM, Teflon
• Nhiệt độ làm việc: 0 ~ 220 độ C
• Kiểu lắp: mặt bích BS, JIS 10K, PN10, DIN
• Hãng sản xuất: AUT, ARV, YDK, DHC, SW, WONIL, KBV, v.v....
• Xuất xứ: Hàn Quốc, Malaysia, Đài loan, Thổ Nhĩ Kỳ, v.v..

IV. Những lưu ý khi sử dụng van cổng ty chìm.

- Van cổng có thiết kế nhỏ gọn, tiện cho quá trình lắp đặt, thay thế sữa chữa

- Hàng có nhiều loại kích cỡ, sẵn hàng sau này tiện công tác bảo trì, sữa chữa

- Không chiếm nhiều không gian diện tích sử dụng vì quá trình dùng không thay đổi kích thước như van cổng ty nổi

- Có giá thành chi phí thấp: thích hợp cho rất nhiều công trình.

- Van có thể điều tiết được lưu lượng nước chảy tuy nhiên không nên lạm dụng và sử dụng thường xuyên vì như vậy ma sát sẽ làm cánh van mòn, áp lực lưu chất làm ảnh hưởng độ kín của van

- Van có cấu tạo từ nhiều thành phần chính vì thế mà khi sử dụng khách hàng nên tránh tình trạng để rác, vật cứng trong đường ống, điều này sẽ làm cho van cổng không thể đóng mở được hoặc là đóng mở không kín. Lời khuyên của các chuyên gia là khách hàng nên lắp 1 cái lọc Y ( Lọc rác , Y - strainer ) giúp lọc hết rác khỏi đường ống trước khi đi vào van cổng.

- Cần xem xét nhiệt độ của hệ thống để lắp van cổng ty chìm phù hợp, tránh tình trạng nhiệt độ của hệ thống làm van cổng ty chìm giãn nở và cánh van bị cong, làm cho van không được kín. Ví dú nếu nhiệt độ cao cần dùng van cổng ty chìm bằng inox.
