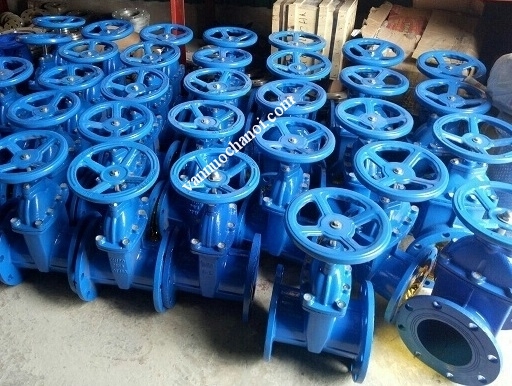

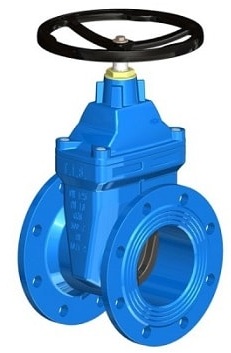

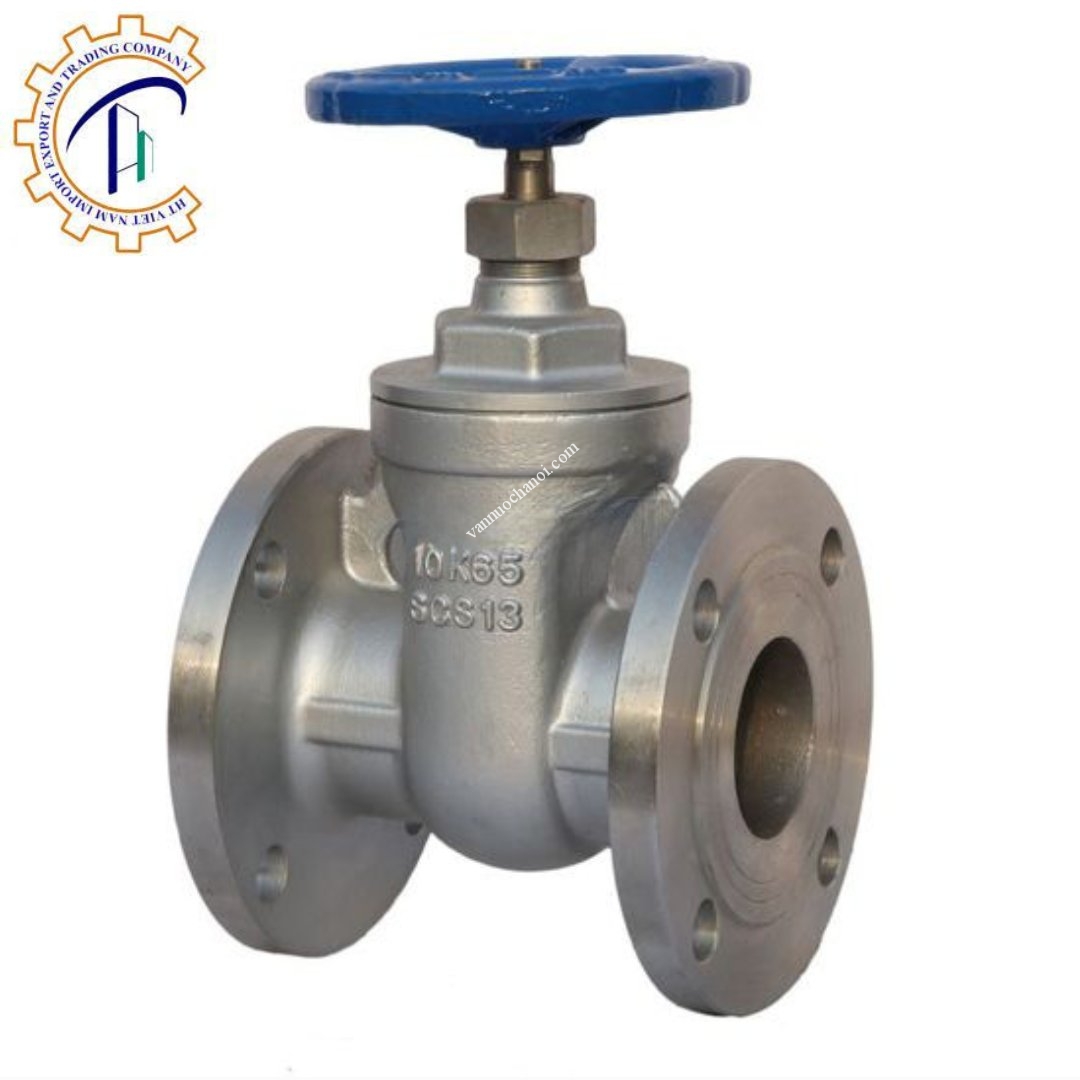

Van cổng ty chìm

Van cổng ty chìm
van-cong-ty-chim - ảnh nhỏ  1 van-cong-ty-chim - ảnh nhỏ 2 van-cong-ty-chim - ảnh nhỏ 3 van-cong-ty-chim - ảnh nhỏ 4 van-cong-ty-chim - ảnh nhỏ 5 van-cong-ty-chim - ảnh nhỏ 6 van-cong-ty-chim - ảnh nhỏ 7

Van cổng ty chìm

Đánh giá 9 lượt đánh giá

10.000 VND

Thông số kỹ thuật của van cổng ty chìm

  • Kích cỡ van : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN1000, DN1200 ~ DN2000
  • Áp lực làm việc: PN10, PN16, PN25
  • Môi trường sử dụng: Nước, khí nén, dầu, gas, nước thải, hóa chất
  • Gioăng làm kín: Bằng cao su EPDM, Teflon
  • Nhiệt độ làm việc: 0 ~ 220 độ C
  • Kiểu lắp: mặt bích BS, JIS 10K, PN10, DIN
  • Hãng sản xuất: AUT, ARV, YDK, DHC, SW, WONIL, KBV, v.v....
  • Xuất xứ: Hàn Quốc, Malaysia, Đài loan, Thổ Nhĩ Kỳ, v.v..


Tóm tắt nội dung: van cổng luôn là một trong những sản phẩm quan trọng đối với nhiều hệ thống. Lựa chọn loại van cổng phù hợp với hệ thống là vấn đề luôn được cân nhắc kỹ lưỡng. Vì vậy, bài viết này được HT thực hiện nhằm giúp khách hàng hiểu rõ hơn về dòng van này.



Nội dung bài viết sẽ bao gồm tất cả những đặc tính cơ bản và ưu điểm, nhược điểm của từng loại van cổng. Quý khách có thể nhấp vào giỏ hàng hoặc liên hệ tới hotline của XNK HT Việt Nam để được tư vấn trực tiếp.



Van cổng ty chìm là gì?

  Van cổng ty chìm  là một loại van cổng  hay còn gọi là van cửa (gate valve). Van cổng hoạt động dựa trên đĩa van ( hình tròn hoặc hình vuông ) kết nối với ty van, ty van lại được kết nối với vô lăng điều khiển. Khi hoạt động ty van không bị trồi lên giúp tiết kiệm không gian khi hoạt động, và một phần cái tên này sinh ra là để phân biệt giữa van cổng ty chìm và van cổng ty nổi.



Van cổng ty chìm ( tiếng anh là Non-rising stems (NRS) Gate valve) là dạng van cổng có phần đai ốc được ẩn bên trong thân van. Phần đai ốc này tiếp xúc trực tiếp với môi trường và là một phần quan trọng trong quá trình vận hành của van.



Chuyển động quay của van cổng ty chìm được thực hiện thông qua ren, vì vậy đây là loại van có thể chuyển động tuyến tính. Việc lắp đặt van cổng ty chìm yêu cầu áp suất chịu đựng của van phải lớn hơn áp xuất của đường ống.



Van cổng cổng ty chìm được lắp đặt trong đường ống với vai trò đóng hoặc mở van hoàn toàn nhưng trong một số trường hợp van có thể hoạt động như một van điều tiết nhưng khả năng này của van cổng không được đánh giá cao.



van_cong_ty_chim



Ưu điểm và hạn chế của van cổng ty chìm

Ưu điểm của van cổng ty chìm


  • Van cổng ty chìm có cấu tạo đơn giản, thuận tiện cho việc lắp đặt và bảo trì.
  • Thiết kế ty ẩn bên trong van, giúp tiết kiệm không gian lắp đặt.
  • Chế độ vận hành đơn giản, đa ứng dụng.
  • Hoạt động ổn định trong nhiều môi trường chất lỏng.
  • Van cổng ty chìm có thể lắp đặt trong nhiều hệ thống kích thước từ nhỏ đến lớn.
  • Ty van ẩn được chế tạo từ thép không gỉ, đảm bảo độ bền và giúp van tránh được các tác động từ bên ngoài.
  • Van cổng ty chìm có tuổi thọ cao và rất khó bị hỏng. Các bộ phận bên trong van cũng có thể được thay thế một cách dễ dàng.

Hạn chế khi sử dụng van cổng ty chìm


  • Van cổng ty chìm khôgn thích hợp cho các ứng dụng dạngh chất sệt, nhớt.
  • Lưu chất trực tiếp chảy qua ty van có thể khiến các cặn bẩn tích tụ, gây tắc nghẽn hoặc kẹt van.
  • Van cổng ty chìm chỉ phục vụ cho hoạt động đóng mở hoàn toàn, không thích hợp cho các ứng dụng cần sự điều tiết lưu lượng đòng chảy chính xác.



van_cong_ty_chim_inox

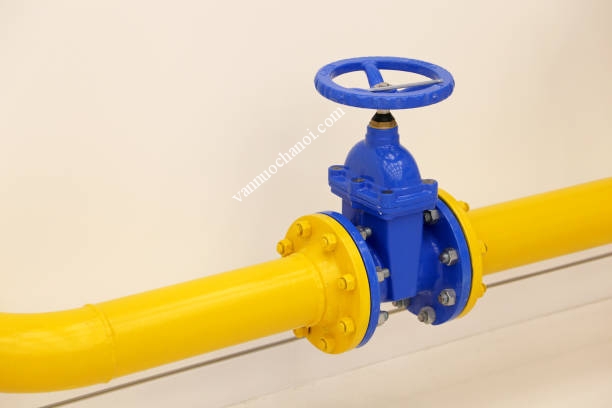

ứng dụng của van cổng ty chìm

Van cổng chìm được sử dụng rộng rãi trong dầu khí, hóa chất, dược phẩm, năng lượng điện và các ngành công nghiệp khác để đóng và mở đường ống có môi trường là hơi nước, nước và dầu.



lap_dat_van_cong_ty_chim



Cấu tạo van cổng ty chìm

 Một van cổng ty chìm cơ bản bao gồm:

  1. Thân van: là bộ phận quan trọng có tác dụng cố định và bảo vệ các bộ phận khác. Thân van thường được đúc nguyên khối, có độ dày và được chế tạo từ những chất liệu có tính bền gang, inox, thép,…

    Trục ty: trục ty đảm nhận vai trò dẫn động, giúp đĩa van chuyển động tịnh tiến theo ren địng hướng. Là bộ phận chịu ảnh hưởng từ trực tiếp từ dòng chảy nên trục ty thườn được làm từ thép không gỉ. Trục ty cũng là đặc điểm chính để phân biệt van cổng ty chìm và van cổng ty nổi.

    Đĩa van: đĩa van có dạng dẹp và được tạo lỗ ren trùng khớp với trục ty. Nó tiếp xúc trực tiếp với dòng chảy và chịu trách nhiệm cho việc đóng mở của van bằng cách chuyển động lên xuống.

    Gioăng làm kín: gioăng làm kín là bộ phận có tính dẻo, đàn hồi thường được làm từ cao su, teflon. Chúng được lắp đặt tại các vị trí tiếp giáp giữa hai bộ phận như mặt bích với mặt bích, đĩa van với thân hay thân van với nắp van. Gioăng làm kín đóng vai trò lớn trong khả năng chịu áp và chống rò rỉ của van.

    Bộ truyền động: van cổng ty chìm có hai kiểu truyền động chính là tay quay và bộ điều khiển điện. Chuyển động của bộ truyền động ảnh hưởng trục tiếp tới tốc độ đóng mở của van.

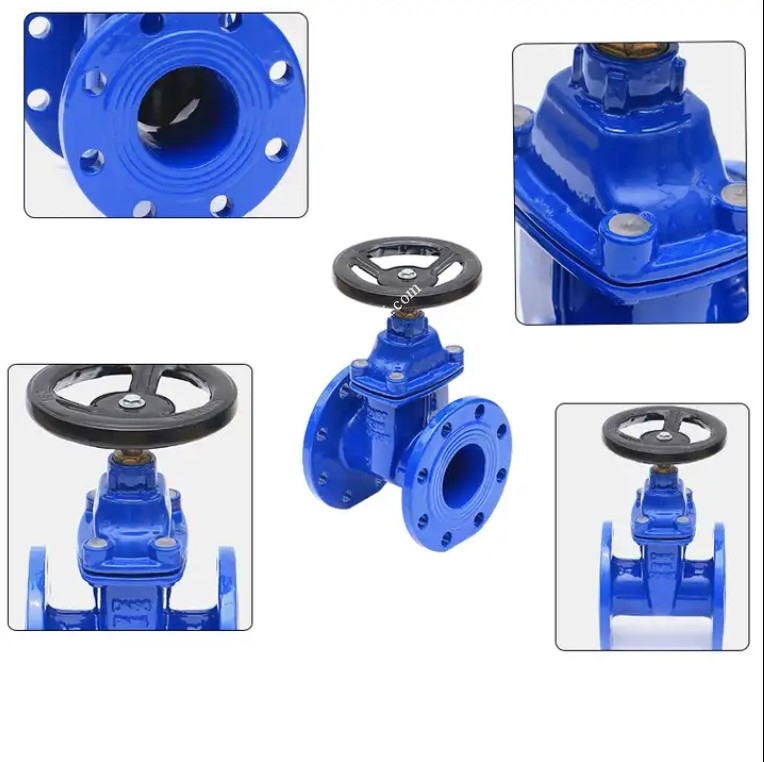

  Tùy theo cấu tạo của tay quay mà ta có 2 loại là van cổng ty chìm nắp chụpvan công ty chìm tay quay ht.



van_cong_tay_quay

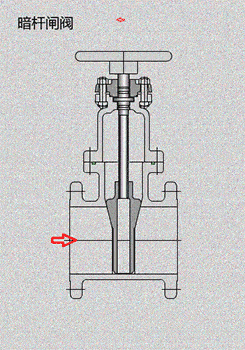

Nguyên lí hoạt động van cổng ty chìm

Van cổng ty chìm hoạt động bằng cách sử dụng trục ren để điều khiển đĩa van lên xuống. Trục van và đĩa van được kết nối với nhau bằng các ren. Khi người dùng tác dộng lên tay quay, dưới tác dụng của đai ốc và các ren dẫn hướng, đĩa van sẽ chuyển động tịnh tiến lên xuống theo ý muốn.

Tay quay xoay theo chiều kim đồng hồ là van mở và ngược chiều kim đồng hồ là van đóng. Do cấu trúc ty van ẩn bên trong nên người dùng không thể biết trạng thái của van bằng cách quan sát thông thường mà thường phải phán đoán dựa trên kí hiệu ở tay quay.

van_cong_ty_chim_hoat_dong_nhu_the_nao

Phân loại van cổng ty chìm

Phân loại theo kết nối


Van cổng ty chìm nối ren

Ưu điểm

  • Linh hoạt trong lắp đặt.
  • Thuận tiện cho việc tháo lắp và thay thế.
  • Giá thành rẻ hơn, chi phí thi công thấp.

Nhược điểm

  • Khả năng chịu áp khá thấp.
  • Kích thước hạn chế, gây khó khăn khi lắp đặt trong các đường ống lớn.

Van cổng ty chìm nối bích

Ưu điểm

  • Kết nối với đường ống bằng mặt bích và bu lông vô cùng chắc chắn.
  • Phù hợp với các hệ thống có áp lực cao.
  • Thi công dễ dàng, có thể tháo lắp khi cần sửa chữa.
  • Kích thước đa dạng.

Nhược điểm

  • Giá thành cao hơn van cổng ren.
  • Không có kích thước dưới DN25.



Phân loại theo chất liệu


Van cổng ty chìm gang

Ưu điểm

  • Gang có tính cứng và hấp thụ chấn động tốt.
  • Hạn chế tiếng ồn khi sử dụng.
  • Giá thành rẻ hơn các kim loại khác.
  • Tính đúc cao, dễ dàng chế tạo.

Nhược điểm

  • Không có khả năng uốn cong, Có thể bị nứt vữ khi bị tác động mạnh.
  • Dễ dàng bị ảnh hưởng bởi môi trường nếu lớp sơn bao vệ bị trầy xước.

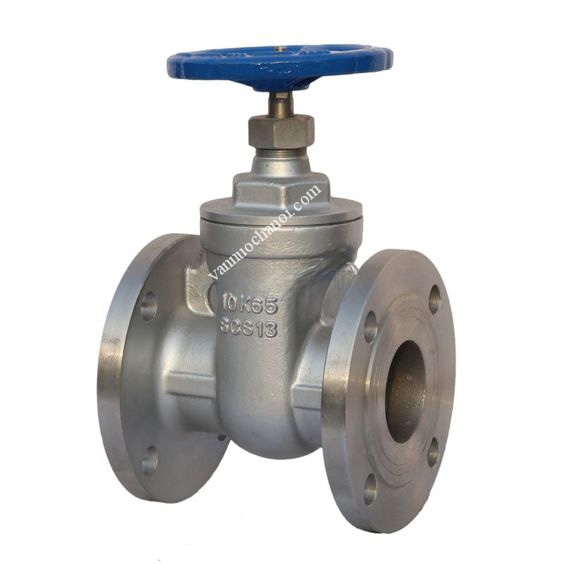

Van cổng ty chìm inox

Ưu điểm

  • Là chất liệu cao cấp, chuyên dùng cho các ứng dụng hoá chất, nhiệt độ cao.
  • Không bị ảnh hưởng bởi môi trường ẩm.
  • Có khả năng phục hồi khi bị xước.
  • Bề mặt sáng, có tính thẩm mỹ cao.

Nhược điểm

  • Giá thành cao hơn các sản phẩm cùng phân khúc.
  • Không hoạt động được trong môi trường có tính muối, clorua và kiềm.



Van cổng ty chìm đồng

Ưu điểm

  • Đồng có độ bền cao và không phản ứng với các hoá chất.
  • Độ dẻo cao, không bị ảnh hưởng bởi các va đập mạnh.
  • Dễ dàng chế tạo các bộ phận có chi tiết cao

Nhược điểm

  • Van đồng có thể phản ứng với oxy trong không khí tạo ra đồng oxit gây mất thẩm mỹ.
  • Giá thành của đồng khá rẻ nhưng trữ lượng đồng ở Việt Nam không còn nhiều, chủ yếu đồng để chế tạo là đồng hợp kim.



Van cổng ty chìm nhựa

Ưu điểm

  • Nhựa trơ với hầu hết các hoá chất, thích hợp trong các ứng dụng vận chuyển chất có tính ăn mòn.
  • Van cổng nhựa có trọng lượn khá nhẹ, thuận tiện cho công tác vận chuyểmn và lắp đặt.
  • Chất liệu chế tạo có giá thành rẻ.
  • Quy trình gia công không đòi hỏi nhiều chi phí.

Nhược điểm

  • Không thích hợp với các hệ thống có mức nhiệt cao.
  • Độ bền cơ học kém hơn van cổng kim loại.



Phận loại theo cách vận hành


Van cổng ty chìm tay quay

Van cổng ty chìm tay quay được lắp đặt rộng rãi trong các hệ thống có quy mô nhỏ và vừa. Loại van này có giá thành rẻ và hoạt động hoàn toàn bởi con người.

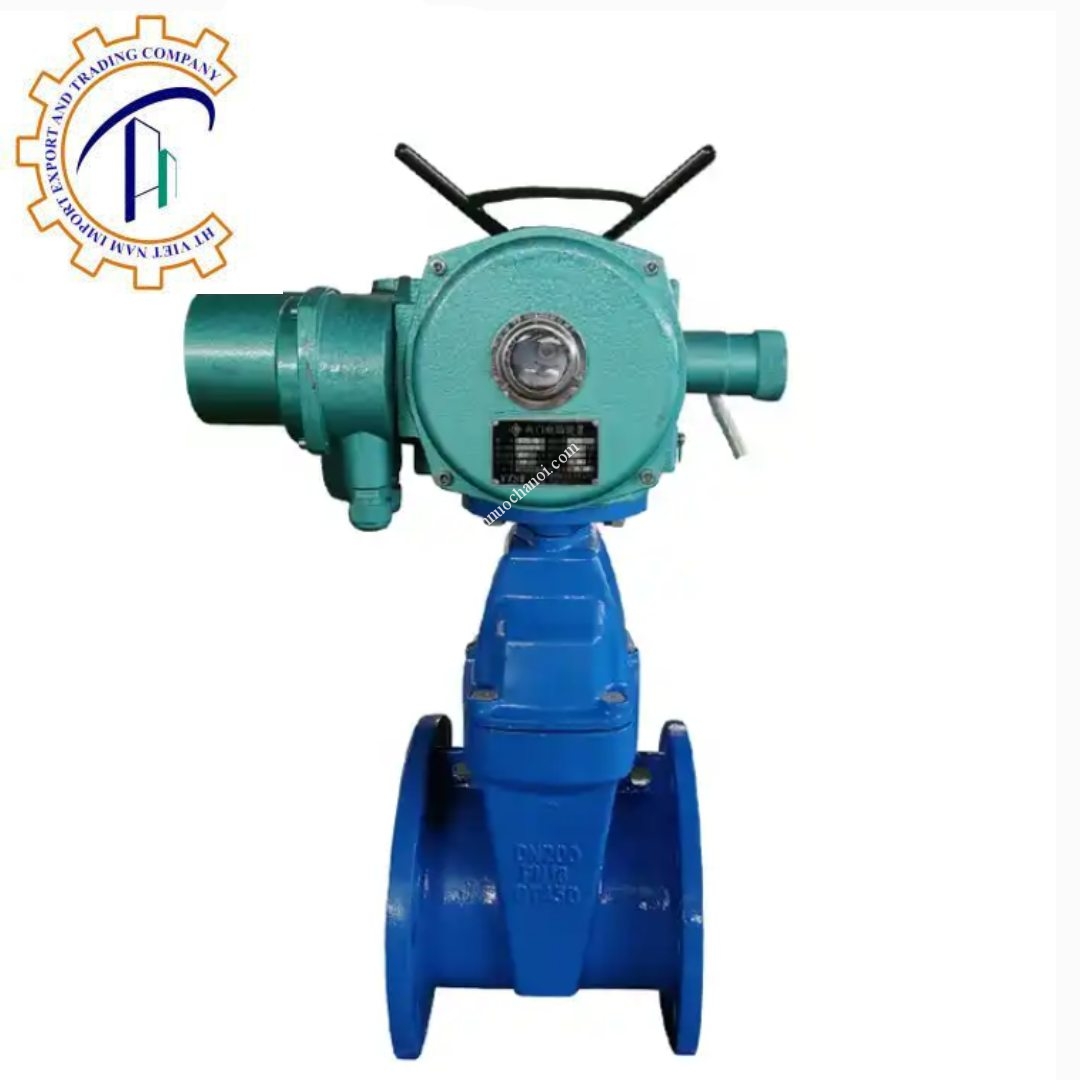

Van cổng ty chìm điều khiển điện

Ưu điểm lớn nhất của van cổng điện là khả năng vân hành thông minh. Loại van này có thể hoạt động trong nhiều ứng dụng khác nhau mà không cần tác động vật lí từ con người. Khả năng tự dộng của van cổng điện còn mang lại sự thuận tiện khi van được lắp tại các vị trí khó tiếp cận như trên cao hoặc không gian hẹp. Tuy nhiên chi phí lắp đặt của van công điện là một vấn đề lớn.



van_cong_dien

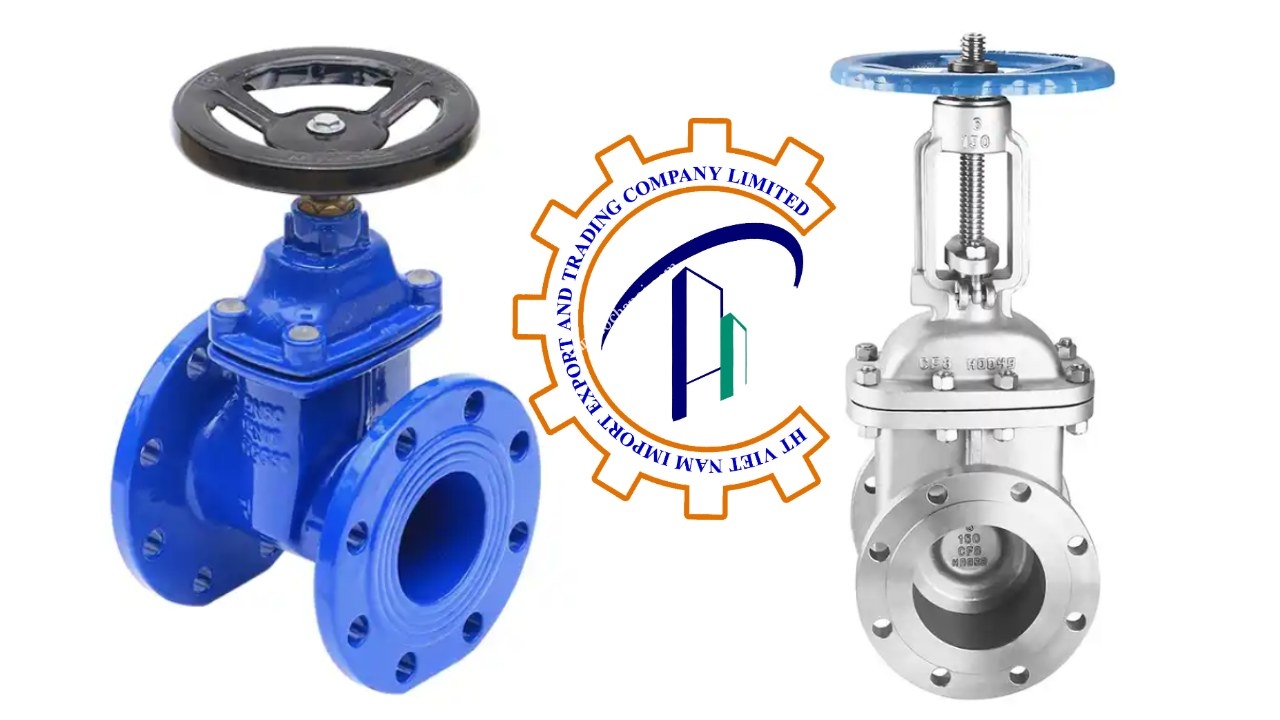

Phân biệt van cổng ty chìm và van cổng ty nổi

Hình thức bên ngoài: dễ thấy nhất là van cổng ty nổi có phần ty lộ ra bên ngoài. Bộ phận này sẽ nhô lên khi mở van và hạ xuống khi van đóng. Khi sử dụng van cổng ty nổi người dùng có thể quan sát được trục quay và biết được trạng thái đóng mở của van. Điều này chắc chắn không có ở van cổng ty chìm



Tính chất: van cổg ty chìm có thể lắp đặt trong các hệ thống có không gian hẹp, chúng phù hợp với các công trình phức tạp dưới lòng đất và muốn tiết kiệm diện tích. Ngược lại van cổng ty nối thích hợp với các ông trình trên mặt đất, ty van cũng không tiếp xúc trục tiếp với dòng chất nên van cổng ty nổi có thể hoạt động trong các lưu chất chứa nhiều cặn bẩn.



van_cong_chinh_hang



Một số dòng van cổng ty chìm phổ biến

  Van cổng ty chìm được chia thành nhiều loại sản phẩm khác nhau tùy theo vật liệu chế tạo, kiểu kết nối và dạng điều khiển của van

Theo chất liệu chế tạo van ta có một số loại thông dụng:

Theo kiểu kết nối ta có:

  • Van cổng ty chìm nối ren
  • Van cổng ty chìm nối mặt bích.

Theo dạng điều khiển ta có:

 van_cong_trung_quoc_3

Báo giá van cổng ty chìm

  Van cổng ty chìm giá bao nhiêu? hay giá van cổng ty chìm luôn là một trong những vấn đề mà khách hàng quan tâm.

  Công ty chúng tôi chuyên nhập khẩu các loại van cổng ty chìm với đầy đủ chủng loại, mẫu mã, hàng chính hãng, giấy tờ đầy đủ để đưa đến tay người dùng những sản phẩm tốt nhất.

  Nếu bạn đã quan tâm về sản phẩm đừng ngần ngại mà hãy nhấc máy lên gọi đến số máy 0981.625.674 - Mr. Long. Chúng tôi sẽ tư vấn tận tình nhất để các bạn có thể chọn được sản phẩm ưng ý nhất.
