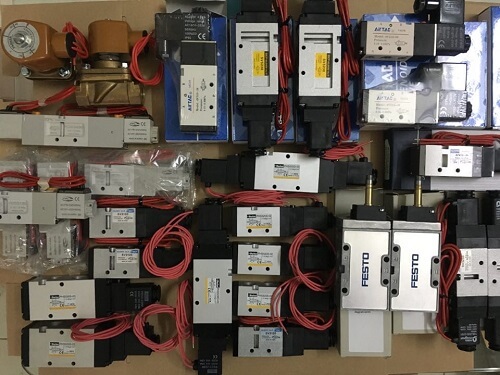

Van điện từ khí nén

I. Van điện từ khí nén là gì

- Van điện từ khí nén là một loại van điện từ điều khiển dòng khí nén theo các vị trí dùng để đóng hoặc mở
hệ thống khí nén, là dòng van chuyên dùng cho các hệ thống công nghiệp van điện từ khí nén thường được lắp đặt với số lượng lớn trên các thanh gá được gắn trên hệ thống hơi của các nhà máy sản xuất, nhiệm vụ chính của nó là dùng để đóng hoặc cấp nguồn khí nén vào các thiết bị cần hoạt động hoặc ngưng hoạt động.

II. Cấu tạo và nguyên lí hoạt động của van điện từ khí nén

- Cấu tạo van điện từ khí nén là van hoạt động điện cơ. Van được điều khiển bởi dòng điện thông qua tác dụng của lực điện từ. Đối với loại van 2 cửa, cửa ra và cửa vào sẽ được đóng mở thay phiên nhau (nghĩa là cửa vào đóng thì cửa ra mở và ngược lại), đối với van 3 cửa, 2 cửa ra sẽ được đóng mở thay phiên nhau. Một hệ thống phức máy phức tạp có thể sử dụng nhiều Van điện từ được ghép lại với nhau.

- Nguyên lí hoạt động của van điện từ khí nén:(hình dưới đây): khi chưa có tín hiệu tác động vào cửa (12) thì cửa (1) bị chặn và cửa (2) nối với cửa (3). Khi có tín hiệu tác động vào cửa (12), ví dụ tác động bằng dòng khí nén, nòng van sẽ dịch chuyển về phía bên phải, cửa (1) nối với cửa (2) và cửa (3) bị chặn. Trường hợp tín hiệu tác động vào cửa (12) mất đi, dưới tác động của lực lò xo, nòng van sẽ trở về vị trí ban đầu.

III: Các loại van điện từ khí nén

- Van điện từ khí nén rất đa dạng về chủng loại và cũng có rất nhiều cách phân loại, sau đây chúng tôi xin nêu ra một số loại chính đang được thông dụng trên thị trường để cho quý vị có cái nhìn khách quan hơn về sản phẩm.

- Theo cấu tạo van

1: Van điện từ khí nén 2/2

- Khi chịu tác động của điện từ hoạc tác động cơ, cửa số 1 sẽ được mở, khi sẽ đi vào cửa số 1 và thoát ra ở cửa số 2.

2: Van điện từ khí nén 3/2

- Van 3/2 là van có 2 vị trí, 3 cổng trong đó 1 cổng nguồn cấp khí, 1 cổng làm việc và 1 cổng xả khí, khi van đóng, cửa số bị đóng, cửa số 2 thống với cửa số 3. Khi van mở, cửa số 1 thông với cửa số 2 để thông khí

3: Van điện từ khí nén 4/2

- Van 4/2 là van có 2 vị trí, 4 cửa trong đó có của số 1 là cửa vào của nguồn khí, cửa số 2,4 là cửa làm việc, cửa số 3 là cửa xả khí. Khi chịu tác động của điện hoặc cơ, cửa van số 1 được mở ra, khi đó lượng khí sẽ đi vào cửa số 2, qua quá trình xử lý khí này được trở lại cửa số 4 và xả ra ngoài thông qua cửa số 3.Van 4/2 thường là các vấn tác động đơn.

4: Van điện từ khí nén 5/2

- Van 5/2 thường là van tác động đơn, có 2 vị trí và 5 cửa trong đó cửa số 1 là cửa cấp khí, cửa số 2 và cửa số 4 là cửa làm việc, cửa số 3 và số 5 là cửa xả khí. Khi tác động nguồn điện 220V hoạc 24V sẽ tạo ra từ trường tác ra tác động đóng mở từ các ô cửa. Trạng thái ban đầu, cửa 1 đang thông với cửa số 2, cửa số 4 thông với cửa số 5 và cửa số 3 bị chặn lại. Khi điện tác động, từ trường kéo lò xo, lo xo đẩy cửa số 1 sẽ thông với cửa số 4, cửa số 2 thông cửa số 3 và cửa số 5 bị đóng lại.

- Phân loai theo điện áp sử dụng

1: Van điện từ khí nén 24v

 Là loại van điện từ khí nén sử dụng dòng điện 24v có thông số kĩ thuật như sau:

- Chất liệu: nhựa, gang, đồng thau, inox...

- Dãy điện cấp: 24V DC

-Đường kính van: phi 21mm đến 220 mm

-Nhiệt độ làm việc: -5 đến 180 độ C

-Kết nối: lắp ren và lắp bích

-Môi trường làm việc: Nước sạch, nước thải, hơi nóng, khí

-Xuất xứ: Đài loan, Hàn quốc, Nhật

2: Van điện từ khí nén 220V

 Là loại van điện từ khí nén sử dụng dòng điện 220v có thông số kĩ thuật như sau:

- Chất liệu: nhựa, gang, đồng thau, inox...

- Dãy điện cấp: 22cV AC

-Đường kính van: phi 21mm đến 220 mm

-Nhiệt độ làm việc: -5 đến 180 độ C

-Kết nối: lắp ren và lắp bích

-Môi trường làm việc: Nước sạch, nước thải, hơi nóng, khí

-Xuất xứ: Đài loan, Hàn quốc, Nhật

IV: Giá van điện từ khí nén, Báo giá van điện từ khí nén

- Như các bạn đã biết trên thế giới có muôn vàn loại van điện từ khí nén thế nên giá cả, mẫu mã của từng loại cũng có nhiều khác biệt, vậy cho nên nếu các bạn đang quan tâm về sản phẩm của chúng tôi có thể vui lòng liên hệ đến số HOTLINE 0986.117.127 (MR. VIỆT) hoặc 0981748000 (MR. TUÂN) để được tư vấn.
