Van điều khiển là gì?

Van điều khiển là gì? - Control valve là gì?

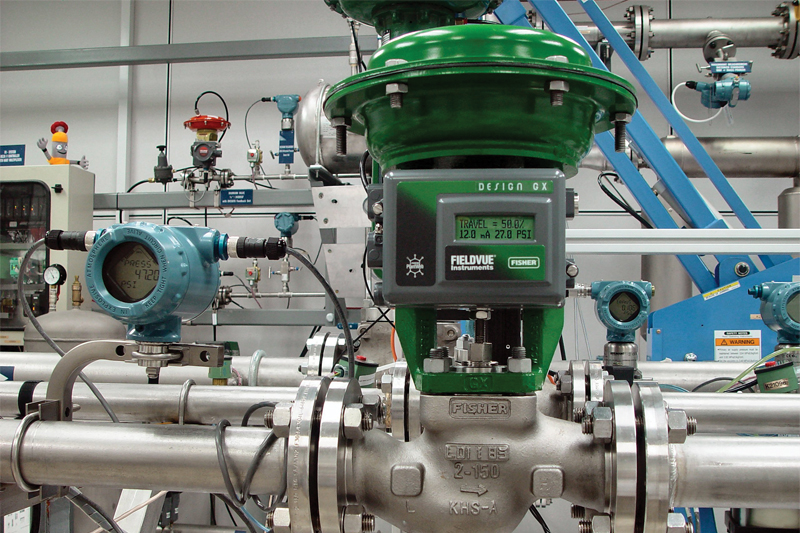

 Trong thời đại công nghiệp hiện nay, tự động hóa được sử dụng ở khắp mọi nơi, đặc biệt là trong các lĩnh vực công nghiệp. Ngành van công nghiệp cũng vậy, đối với các dòng van thông thường thì được vận hành bằng phương pháp thủ công. Tuy nhiên trong một số lĩnh vực cần yêu cầu vận hành chính xác và liên tục, vận hành thủ công không mang  lại hiệu quả như mong muốn. Vì vậy chúng ta có dòng van điều khiển hay van điều khiển tự động. Van điều khiển hay control valve là một van sử dụng để kiểm soát dòng chảy bằng cách thay đổi kích thước của đoạn dòng chảy theo chỉ dẫn của một tín hiệu từ một bộ điều khiển. Điều này cho phép kiểm soát trực tiếp tốc độ dòng chảy và kiểm soát hệ quả của các đại lượng quá trình như áp suất , nhiệt độ và mức chất lỏng.

 Việc mở hoặc đóng van điều khiển tự động thường được thực hiện bằng bộ truyền động điện , thủy lực hoặc khí nén. Thông thường với một van điều biến, có thể được đặt ở bất kỳ vị trí nào giữa mở hoàn toàn và đóng hoàn toàn, các bộ định vị van được sử dụng để đảm bảo van đạt được mức độ mở mong muốn.

Các dòng van điều khiển thông dụng hiện nay

 Ta phân chia các dòng van điều khiển dựa theo phương thức vận hành và phần van cơ

1. Theo phương thức vận hành

Van điều khiển điện

 Là dòng van công nghiệp sử dụng động cơ điện để cung cấp momen tạo ra hoạt động đóng mở cho van mà không cần dùng công tác thủ công để đóng mở van.Động cơ điện của van sử dụng điện áp 24V, 220V, 380V, 2 pha hoặc 3 pha, 1 chiều, xoay chiều.

Van điều khiển khí nén

 Là thiết bị sử dụng khí nén để tạo thành chuyển động cơ học để đóng mở, điều khiển các loại van. Khi khí nén được đưa vào bộ truyền động, áp suất khí nén gây ra lực đẩy các piston di chuyển, thông qua hệ thống bánh răng tạo momen soắn truyền đến trục của van cơ, làm xoay trục và tạo ra trạng thái đóng mở van.

Van điều khiển tuyến tính

 Là dòng van điều khiển có gắn bộ positioner nhận tín hiệu điều khiển 4-20mhA. Bộ điều khiển này giúp điều chỉnh phần trăm đóng mở của van từ 0-100% giúp điều chỉnh lưu lượng lưu chất qua van một cách tương đối chính xác. Điều này giúp người sử dụng kiểm soát được lượng lưu chất đi qua van với lưu lượng, nhiệt độ, áp suất nhât định

Van điều khiển On/Off

 Là dòng van đơn thuần chỉ đóng hoặc mở hoàn toàn. Sử dụng cho các ứng dụng không dùng đến điều tiết lưu lượng. Luồng khí nén hoặc nguồn điện cấp vào van sẽ truyền trực tiếp đến bộ truyền động mà không thông qua các bộ phận trung gian khác.

2. Theo phần van cơ của van

• Van bướm điều khiển
• Van bi điều khiển
• Van cầu điều khiển
• Van cổng điều khiển


Phương thức hoạt động của van điều khiển

 Việc mở hoặc đóng van điều khiển tự động thường được thực hiện bằng bộ truyền động điện hoặc khí nén . Thông thường với một van điều biến, có thể được đặt ở bất kỳ vị trí nào giữa mở hoàn toàn và đóng hoàn toàn, các bộ định vị van được sử dụng để đảm bảo van đạt được mức độ mở mong muốn.

 Van hoạt động bằng không khí thường được sử dụng vì đơn giản, vì chúng chỉ cần cung cấp khí nén, trong khi van vận hành bằng điện yêu cầu thêm cáp và thiết bị chuyển mạch, và van hoạt động bằng thủy lực cần có đường cấp và áp suất cao cho chất lỏng thủy lực.

 Theo truyền thống, các tín hiệu điều khiển khí nén dựa trên dải áp suất 3-15psi (0,2-1,0 bar), hay phổ biến hơn là tín hiệu điện 4-20mA cho công nghiệp hoặc 0-10V cho các hệ thống HVAC . Điều khiển điện bây giờ thường bao gồm tín hiệu liên lạc "Thông minh" được đặt trên dòng điều khiển 4-20mA, để có thể báo hiệu tình trạng và xác minh vị trí của van cho bộ điều khiển. Các HART , Fieldbus Foundation, và Profibus là các giao thức phổ biến nhất.

 Một van điều khiển tự động bao gồm ba phần chính trong đó mỗi phần tồn tại trong một số loại và kiểu dáng:

• Thiết bị truyền động van - Thiết bị cung cấp momen xoắn đến van giúp van đóng, mở
• Positioner - Đảm bảo van đã đạt đến mức độ mở mong muốn. Điều này khắc phục các vấn đề ma sát và mặc.
• Thân van - là các van cơ thông dụng như van bi, van bướm, van cầu, van cổng.

Ứng dụng của van điều khiển

 Van điều khiển được ứng dụng trong rất nhiều lĩnh vực công nghiệp khác nhau. Van có thể giúp điều khiển các loại khí hay nước hoặc các chất hóa học khác nhau trong quá trình lưu thông trong đường ống. Nó có thể giúp điều tiết và giảm sự xáo trộn của các lưu chất này khi cần gần đến điểm thiết lập. Sau đây là 3 ứng dụng chính của van điều khiển

1. Điều khiển nhiệt độ

 Trong các hệ thống như hệ thống chiller hay sấy khô cần nhiệt độ chính xác cao thì van điều khiển cực kỳ hữu dụng. Một cảm biến nhiệt độ sẽ được kết nối với bộ positioner của van điều khiển. Khi nhiệt độ thay đổi truyền đến bộ cảm biến nhiệt, nó sẽ phát tín hiệu điện truyền đến bộ positioner giúp điều khiển % đóng mở van. Lưu lượng luồng khí, hơi thay đổi sẽ giúp điều chỉnh nhiệt độ về nhiệt độ đã được cài đặt sẵn

2. Điều khiển áp suất

 Van điều khiển sẽ kết nối với bộ cảm biến áp suất để hoạt động chính xác hơn. Vì đặc tính của van điều khiển là chạy theo giá trị cài đặt của bộ điều khiển nên sự kết hợp này có thể giúp cho van có khả năng giảm áp tự động rất hiệu quả.

3. Điều khiển lưu lượng

 Điều khiển lưu lượng rất quan trọng trong các lĩnh vực sản xuất thực phẩm, đồ uống, mỹ phẩm, v.v... Giúp người vận hành kiểm soát được lưu lượng lưu chất giúp sản phẩm đạt được đúng yêu cầu về chất lượng như mong muốn.

Lưu ý khi sử dụng van điều khiển

• Nên sử dụng van ở các môi trường khô ráo, thoáng mát. Tuy bộ điều khiển có chuẩn kháng bụi IP67 nhưng cũng thể chủ quan được nhé các bạn
• Chỉ được phép đấu nối van qua cầu dao điện có nắp bảo vệ và không được bỏ qua rơ le bảo vệ quá tải của motor điện. Tránh để các vật thể lạ vào trong động cơ của van gây ảnh hưởng đến hoạt động của bộ điều khiển.
• Không được vận hành máy nén khí khi van điều khiển không chính xác hay chưa được lắp dây hệ thống che chắn an toàn. Kiểm tra các ông khí đươc siết chặt hay chưa đề phòng trường hợp rò rỉ khí nén.
• Không nên tháo mở bộ phận điều khiển của van để tránh hỏng hóc một cách đáng tiếc.
• Bảo dưỡng van cũng như bộ điều khiển định kỳ và có kế hoạch cụ thể nhằm giúp van hoạt động một cách hiệu quả nhất.
