Van giảm áp là gì? - Cấu tạo của van giảm áp

I. Van giảm áp là gì? - Tại sao lại phải dùng van giảm áp?

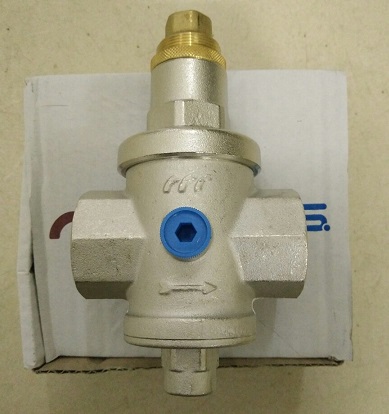

  Van giảm áp là van dùng để giảm áp lực và ổn định áp lực đầu ra. Áp lực đầu ra luôn nhỏ hơn hoặc bằng áp lực đầu vào. Van giảm áp cho phép điều chỉnh áp lực đầu ra gần đúng theo giá trị mong muốn, miễn là giá trị đó nằm trong giải điều chỉnh của van. Khi van đã chỉnh xong, áp lực đầu ra gần như không đổi mặc dù có sự thay đổi áp lực đầu vào, tất nhiên áp lực đầu vào phải cao hơn áp lực đã chọn ở đầu ra. Áp lực đầu ra khi đó cũng gần như không thay đổi theo lưu lượng dòng chảy cửa ra.

  Việc hệ thống làm việc của chúng ta rộng lớn cách xa nhau, đường nước, hơi, khí nén thường được cung cấp bởi hệ thống trung tâm để có thể tiết kiệm nguồn cung cấp. Tuy nhiên đường ống quá dài, xa dẫn đến áp lực đầu cuối sẽ rất yếu nếu đầu vào chúng ta không có áp lực cao, Vì vậy để toàn hệ thống có thể có áp lực đủ mạnh thì áp lực đầu vào phải duy trì ở mức độ lớn. Hiện tượng này dẫn đến áp lực gần đầu vào sẽ rất cao còn ở cuối hoặc xa hơn lại thấp, vì vậy cần phải có van giảm áp cho những chỗ có áp lực cao để đảm bảo áp lực cho toàn hệ thống được đảm bảo và đặc biệt van giảm áp cũng giúp chúng ta bảo vệ thiết bị trên đường ống.

II. Cấu tạo van giảm áp

1. Van giảm áp dạng 1: Thiết lập quan hệ giữa áp suất đầu vào và đầu ra

  Cấu tạo của van giảm áp: gồm phần tử điều khiển dạng ống trượt 1, ống trượt này bị ép vào đế bởi lò xo 2, lực ép của lò xo 2 được điều chỉnh bởi vít xoay 3. Cửa 4 của vỏ van nối với ống dẫn áp suất cao, cửa 5 của van nối với ống dẫn áp suất thấp. Ở vị trí ban đầu của van là vị trí bị ép vào đế đỡ, cửa vào và cửa ra không được thông nhau. Khi tăng áp suất cửa vào P , áp suất P càng lớn tiết diện thông nhau giữa 2 cửa càng lớn và áp suất P càng lớn.

2. Van giảm áp dạng 2: Van ổn áp

  Dạng van này giữ cố định áp suất ra tại cửa van mà không phụ thuộc vào áp suất đầu vào của van. Van dạng này được chia làm hai loại: Van tác động trực tiếp và van tác động gián tiếp.

a. Van giảm áp tác động trực tiếp

  Nguyên lý hoạt động của van: Tại vị trí ban đầu, van mở hoàn toàn, độ rộng của cửa ra thiết lập bởi vít 4 điều chỉnh. Tác dụng của van hầu như giữ giá trị áp suất đầu ra không đổi. Trong trường hợp giá trị áp suất đầu ra tăng lên trong hệ thủy lực, áp suất khoang trống nối với cửa ra của van bằng rãnh 5 nối cũng tăng, đẩy pittong điều khiển đi lên làm giảm tiết diện của của ra, dẫn tới làm giảm áp suất đầu ra. Khi áp suất đầu ra giảm thì pittong điều khiển đi xuống làm tăng tiết diện cửa thoát, kéo theo làm tăng áp suất đầu ra. Như vậy quá trình này làm cho áp suất đầu ra gần như không thay đổi.

b. Van giảm áp tác động gián tiếp

  Cấu tạo bao gồm hai van chính và van phụ. Van chính gồm ống trượt có dạng trụ với các đoạn có kích thước khác nhau, lò xo cố định với độ cứng nhỏ, thân van có các rãnh nối các khoang chứa với cửa ra, trên ống trượt cũng có rãnh nối giữa các khoang. Van phụ có dạng bi trượt, gồm bi điều khiển, lò xo phụ, vít điều chỉnh lò xo

  Nguyên lý hoạt động: Khi lò xo phụ thiết lập một áp suất đầu vào của van, ống trượt ở vị trí ban đầu, áp suất trong các khoang chứa như nhau, lưu chất qua van một cách tự do. khi thiết lập lò xo phụ một giá trị áp suất đầu ra lớn hơn áp suất đầu vào, van phụ sẽ mở, lưu
chất trong khoang gần van phụ sẽ thoát ra một lượng nhỏ. Nhờ đó dòng chảy qua rãnh trên ống trượt được hình thành. Khi đó, áp suất tại khoang đó sẽ giảm xuống và ống trượt chính bị nâng lên, giảm tiết diện thông nhau giữa khoang phía dưới. Quá trình đó lặp đi lặp lại, làm cho
ống trượt thực hiện dao động quanh vị trí thiết lập. Mọi sự thay đổi áp suất đầu vào và áp suất đầu ra đều kéo theo sự dịch chuyển của ống trượt. Áp suất đầu ra luôn được giữ cố định.

III. Cách điều chỉnh van giảm áp

  Để đảm bảo giá trị áp lực chính xác mở, môi trường phải được điều chỉnh theo các điều kiện, chẳng hạn như loại phương tiện truyền thông, chẳng hạn như nhiệt độ gần với điều kiện vận hành thực tế. Sự thay đổi loại phương tiện truyền thông, đặc biệt là khi các phương tiện không
phải là nhà nước tích tụ tương tự (ví dụ, từ một chất lỏng vào một giai đoạn khí), việc mở thay đổi áp lực thường xuyên. Khi nhiệt độ tăng, áp lực mở thường giảm. Do đó, ở nhiệt độ phòng, điều chỉnh nhiệt độ khi giá trị bộ áp lực ở nhiệt độ phòng nên được cao hơn giá trị áp lực yêu
cầu mở một chút. Cao đến mức độ nào cấu trúc van và các nguyên vật liệu có mối quan hệ, nên theo hướng dẫn của nhà sản xuất.

  Van giảm áp lại thường bổ sung cho sửa chữa các trường hợp, khi điều chỉnh áp suất mở của thử nghiệm (trong trường hợp này áp lực lại là áp suất khí quyển), giá trị thiết lập phải được khấu trừ áp lực mở cửa yêu cầu áp lực trở lại bổ sung
