Xy lanh khí nén

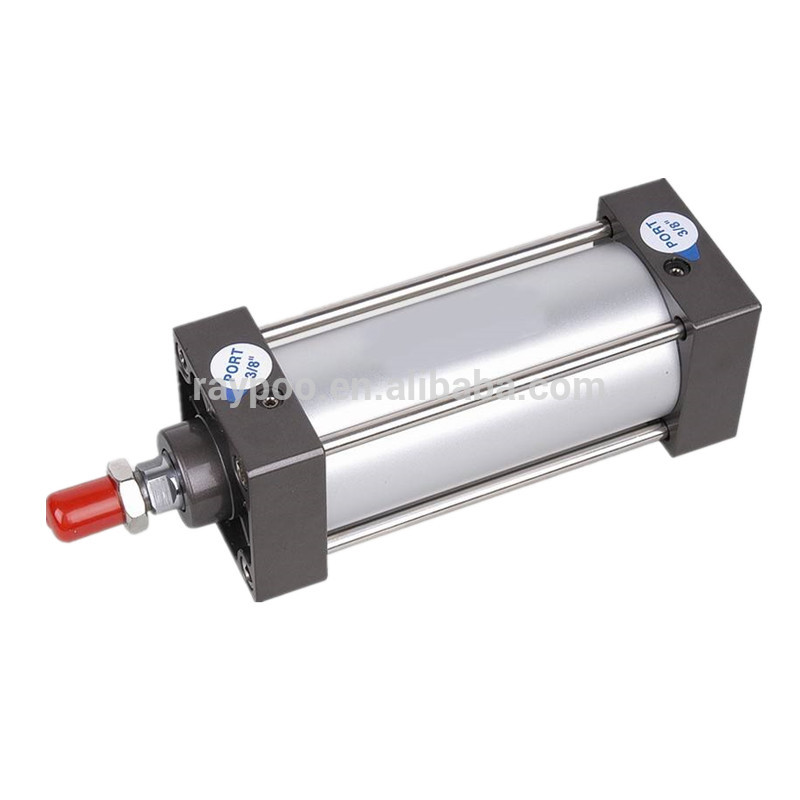

1. Xy lanh khí nén

  Xy lanh khí nén (đôi khi được gọi là xi lanh khí) là các thiết bị cơ học sử dụng sức mạnh của khí nén để tạo ra một lực trong chuyển động tuyến tính tịnh tiến.

  Giống như xi lanh thủy lực, một cái gì đó buộc một piston di chuyển theo hướng mong muốn. Pít-tông là một đĩa hoặc xi-lanh, và thanh piston chuyển lực mà nó phát triển đến đối tượng cần di chuyển. Kỹ sư đôi khi thích sử dụng khí nén vì chúng yên tĩnh hơn, sạch hơn và không cần nhiều không gian để lưu trữ chất lỏng.

  Bởi vì chất lỏng vận hành là một chất khí, rò rỉ từ xi lanh khí nén sẽ không chảy ra và làm ô nhiễm môi trường xung quanh.

2. Cấu tạo xy lanh khí nén

  Xy lanh khí nén gồm các thành phần chính là thân trụ(Tube), piston, trục piston (Piston rod).

• Thân trụ: Bộ phận chứa piston và chịu áp lực chính
• Piston: nhận áp lực từ khí nén để chuyển động
• Piston rod: Bộ phận truyền động từ xy lanh đến thiết bị
• Đầu xylanh và nắp chụp: giúp chống rò rỉ khí nén và chứa cổng cung cấp khí nén cho xy lanh

  Mặc dù xi lanh khí nén sẽ khác nhau về ngoại hình, kích thước và chức năng, nhưng nhìn chung chúng thuộc một trong các loại cụ thể được hiển thị dưới đây. Tuy nhiên, cũng có rất nhiều loại xi lanh khí nén khác có sẵn, nhiều loại được thiết kế để thực hiện các chức năng cụ thể và chuyên dụng.

a. Xi lanh tác dụng đơn

  Các xi lanh tác động đơn (SAC) sử dụng áp suất được truyền bởi khí nén để tạo ra lực truyền động theo một hướng (thường là ra) và một lò xo để trở về vị trí ban đầu. Thường xuyên hơn không, loại xi lanh này có phần mở rộng hạn chế do không gian mà lò xo nén chiếm. Một nhược điểm khác của SAC là một phần lực do xi lanh tạo ra bị mất khi nó cố gắng chống lại lò xo.

b. Xi lanh tác động kép

  Các xi lanh tác động kép (DAC) sử dụng lực không khí để di chuyển trong cả kéo dài và rút lại các nét. Họ có hai cổng để cho phép không khí vào, một cho ra ngoài và một cho instroke. Chiều dài hành trình cho thiết kế này không bị giới hạn, tuy nhiên, thanh piston dễ bị xô và uốn hơn. Tính toán bổ sung cũng nên được thực hiện.
