Tìm hiểu về đồng hồ đo lưu lượng bằng siêu âm

Đồng hồ đo lưu lượng bằng siêu âm là một thiết bị điện tử được sử dụng để đo và ghi nhận lưu lượng chất lỏng (như nước, dầu, hoá chất...) Chảy qua đường ống mà không cần phải cố định và đường ống.

Công nghệ siêu âm được sử dụng để phát hiện và đo lường vận tốc của chất lỏng, từ đó tính toán ra lưu lượng. Đây là một thiết bị quan trọng trong nhiều ngành công nghiệp như: nước, dầu khí, hóa chất, năng lượng, thực phẩm và chế biến...

Đồng hồ đo lưu lượng bằng siêu âm có nhiều ưu điểm nổi bật so với các loại đồng hồ đo lưu lượng khác, chẳng hạn như: không tiếp xúc với lưu chất, khả năng đo lường lưu lượng hai chiều, dễ lắp đặt và bảo trì. Nhờ các ưu điểm này, thiết bị này đang ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực.

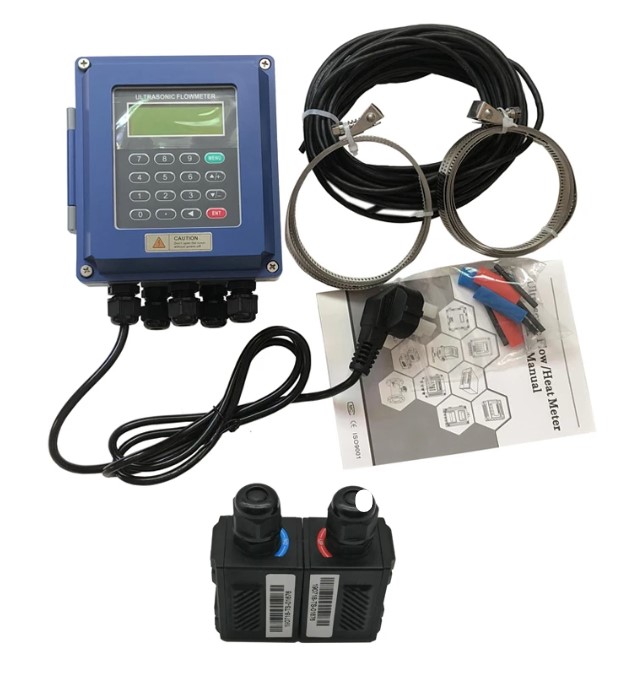

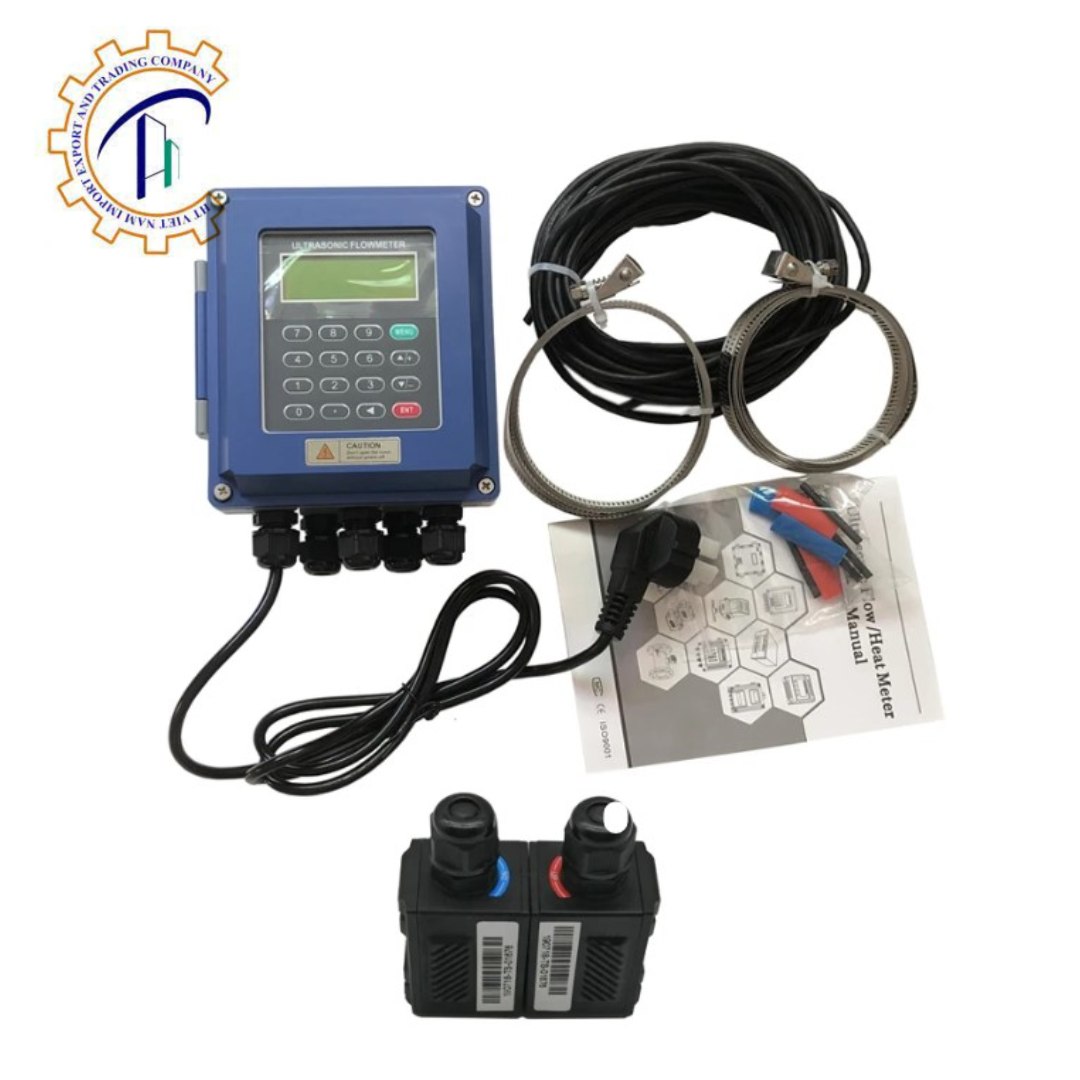

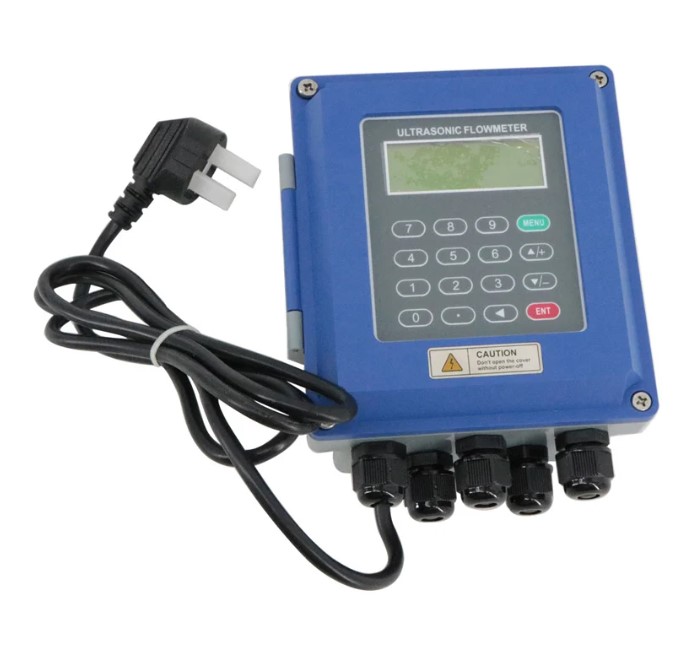

Hình ảnh thực của đồng hồ đo lưu lượng bằng siêu âm tại kho HT Việt Nam

Đồng hồ đo lưu lượng bằng siêu âm là thiết bị được HT Việt Nam phân phối trên toàn quốc. Với kinh nghiệm nhiều năm trên thị trường, chúng tôi cam kết mang đến cho khác hàng những sản phẩm chính hãng với giá thành và chất lượng tốt nhất.

Đồng hồ đo lưu lượng bằng siêu âm còn được gọi với nhiều cái tên khác như:

• Máy đo lưu lượng siêu âm
• Đồng hồ siêu âm
• Đồng hồ đo bằng sóng siêu âm
• Đồng hồ đo lưu lượng siêu âm.

Cấu tạo của đồng hồ đo lưu lượng bằng siêu âm

Một đồng hồ đo lưu lượng bằng siêu âm thông thường bao gồm các bộ phận chính sau:

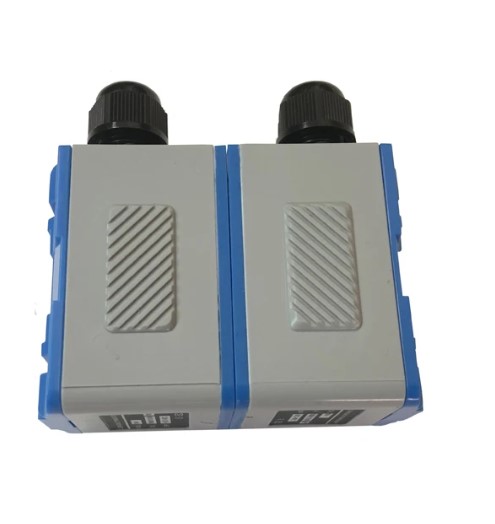

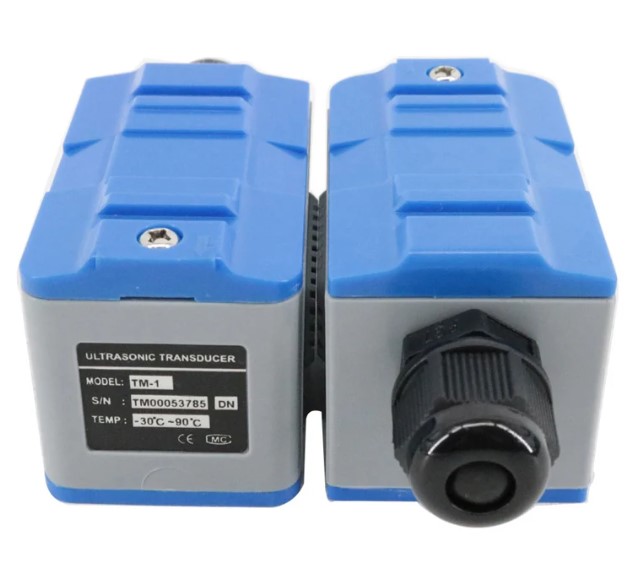

Bộ cảm biến siêu âm (đầu dò)

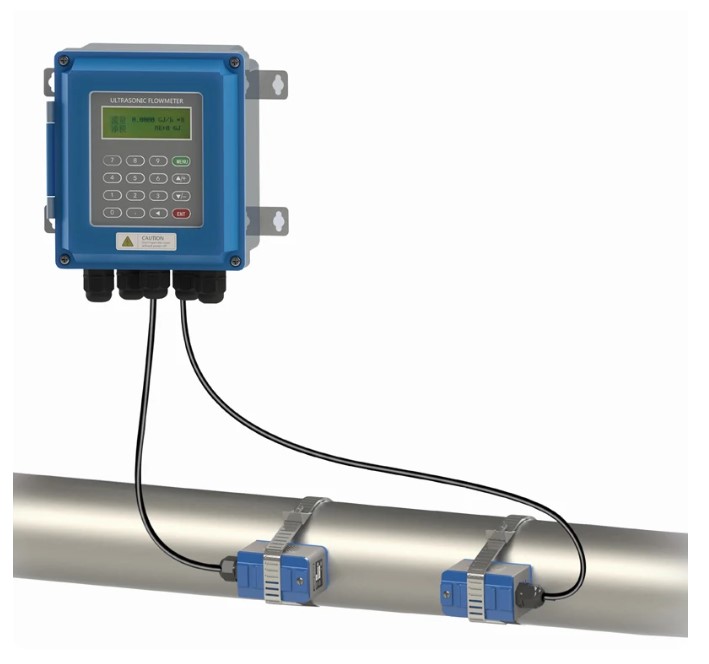

Bộ cảm biến siêu âm là thành phần quan trọng nhất của đồng hồ, bao gồm hai đầu dò siêu âm được lắp đặt trên đường ống. Các đầu dò này phát ra và thu nhận các xung siêu âm, từ đó tính toán ra vận tốc của chất lỏng chảy qua.

Bộ cảm biến có thể lắp đặt bằng cách kẹp hoặc gắn trên đường ống. Tùy vào từng ứng dụng và yêu cầu, nhà sản xuất sẽ chọn lựa loại cảm biến phù hợp.

Bộ xử lý tín hiệu

Bộ xử lý tín hiệu là phần có nhiệm vụ thu nhận và xử lý các tín hiệu siêu âm từ bộ cảm biến. Nó sẽ tính toán ra vận tốc và lưu lượng của chất lỏng dựa trên các thông số đo được.

Bộ xử lý tín hiệu thường bao gồm các mạch điện tử như: bộ khuếch đại tín hiệu, bộ vi xử lý, bộ chuyển đổi tín hiệu số-analog... Nó tích hợp trong cùng một thiết bị với bộ cảm biến hoặc được đặt riêng biệt.

Bộ phận hiển thị và thao tác

Giao diện hiển thị và thao tác là phần cho phép người dùng theo dõi, ghi nhận và điều chỉnh các thông tin trên máy. Nó bao gồm Màn hình LCD, các nút bấm,.. màn hình hiển thị 4 dòng thông số giúp người dùng có thể quan sát và điều chỉnh một cách thuận tiện nhất.

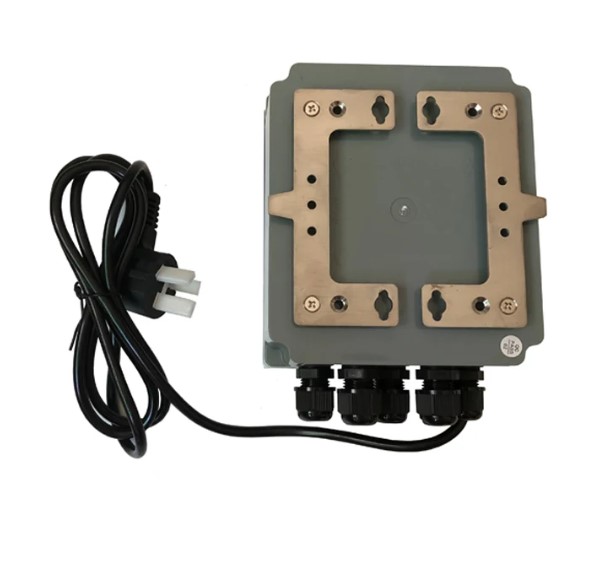

Vỏ bọc và các phụ kiện khác

Ngoài các bộ phận chính trên, đồng hồ đo lưu lượng bằng siêu âm còn có vỏ bọc bảo vệ các linh kiện bên trong, các đầu nối, ống, kẹp giữ... Để lắp đặt vào đường ống.

Vỏ bọc thường được làm bằng các vật liệu chịu được nhiệt, áp suất và môi trường sử dụng như inox, nhựa PVC, hợp kim nhôm,... Các phụ kiện như ống nối, kẹp giữ...cũng được chế tạo phù hợp với yêu cầu của từng ứng dụng.

Cách đồng hồ đo lưu lượng bằng siêu âm hoạt động

Nguyên lý hoạt động của đồng hồ đo lưu bằng lượng siêu âm dựa trên việc đo và tính toán độ lệch giữa sóng siêu âm phát ra và phần sóng dội lại. Cụ thể như sau:

Bộ cảm biến siêu âm bao gồm hai đầu dò được lắp đặt trên đường ống, một đầu phát xung siêu âm và một đầu thu nhận xung siêu âm. Tuỳ vào loại đồng hồ đo lưu lượng bằng siêu âm mà các hoạt động của chúng cũng khác nhau:

Đồng hồ đo lưu lượng siêu âm dạng Doppler

Đầu phát sẽ tạo ra các xung siêu âm truyền qua thành ống và môi trường bên trong ống. Sóng siêu âm va đập vào các tạp chất hoặc bọt khí và dội lại. Đầu thu nhận sẽ thu lại các xung này sau khi đã truyền qua dòng chảy.

Do dòng chất lỏng chảy qua ống, các xung siêu âm truyền ngược dòng sẽ có thời gian truyền ngắn hơn các xung truyền xuôi dòng. Độ chênh lệch thời gian truyền này phụ thuộc vào vận tốc dòng chảy.

Đồng hồ đo lưu lượng siêu âm dạng thời gian

Bằng cách đo độ lệch thời gian truyền của các xung siêu âm, đồng hồ đo lưu lượng bằng siêu âm dạng thời gian có thể tính toán ra vận tốc dòng chảy của chất lỏng.

Khi sử dụng, người dùng sẽ lắp đặt hai đầu dò theo một góc cố định. Đầu dò sẽ thu nhận sóng siêu âm và tính toán thời gian chênh lệch giữa đầu phát và đầu thu và tính toàn ra lưu lượng dòng chảy.

Tính toán lưu lượng

Sau khi xác định được vận tốc dòng chảy, đồng hồ sẽ kết hợp với thông số đường kính ống để tính toán ra lưu lượng thể tích của chất lỏng chảy qua.

Công thức tính lưu lượng Q = v x A, trong đó:

Q là lưu lượng (m³/s)

V là vận tốc dòng chảy (m/s)

A là diện tích tiết diện ống (m²)

Với các công thức toán học và dữ liệu đo được từ bộ cảm biến, đồng hồ đo lưu lượng bằng siêu âm có thể tính toán ra chính xác lưu lượng của chất lỏng.

Các dòng đồng hồ đo lưu lượng bằng siêu âm

Dựa vào cách lắp đặt và nguyên lý hoạt động, đồng hồ đo lưu lượng bằng siêu âm có thể được phân thành các loại sau:

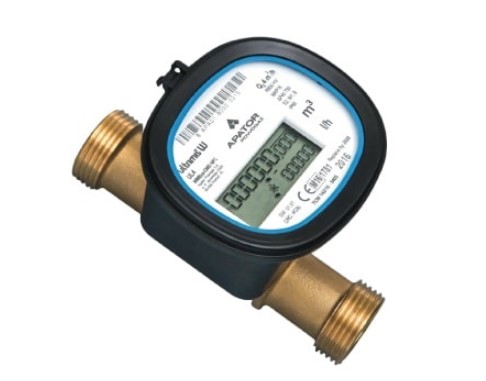

Đồng hồ đo lưu lượng siêu âm Apator Ultrimis W

Đồng hồ đo lưu lượng siêu âm Alia AUF790

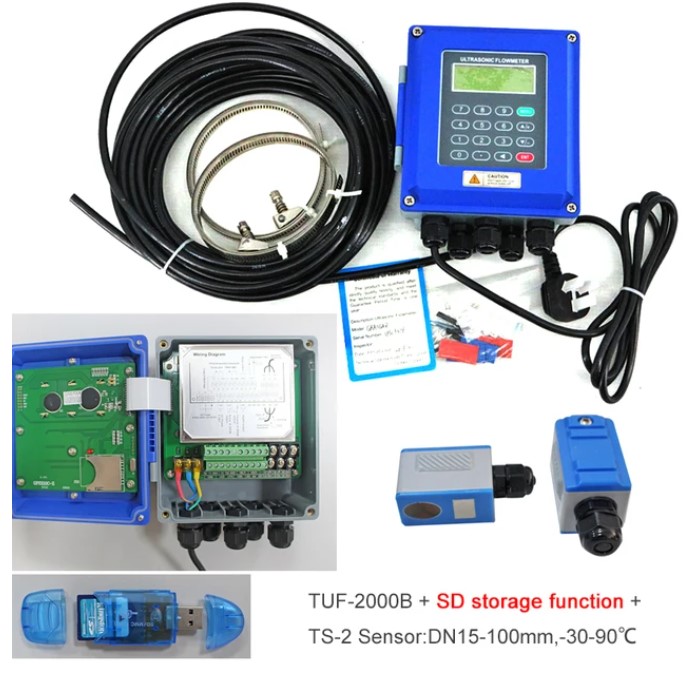

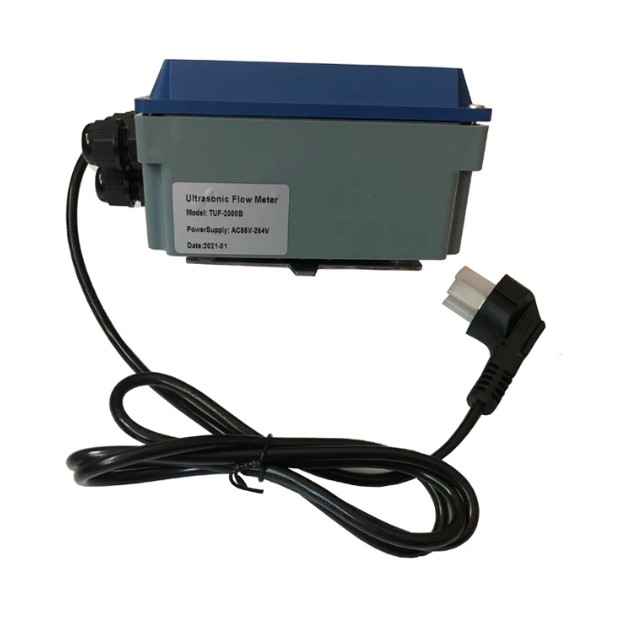

Đồng hồ đo lưu lượng siêu âm Kaifeng TUF-2000

Đồng hồ đo lưu lượng siêu âm Onicon F-4200

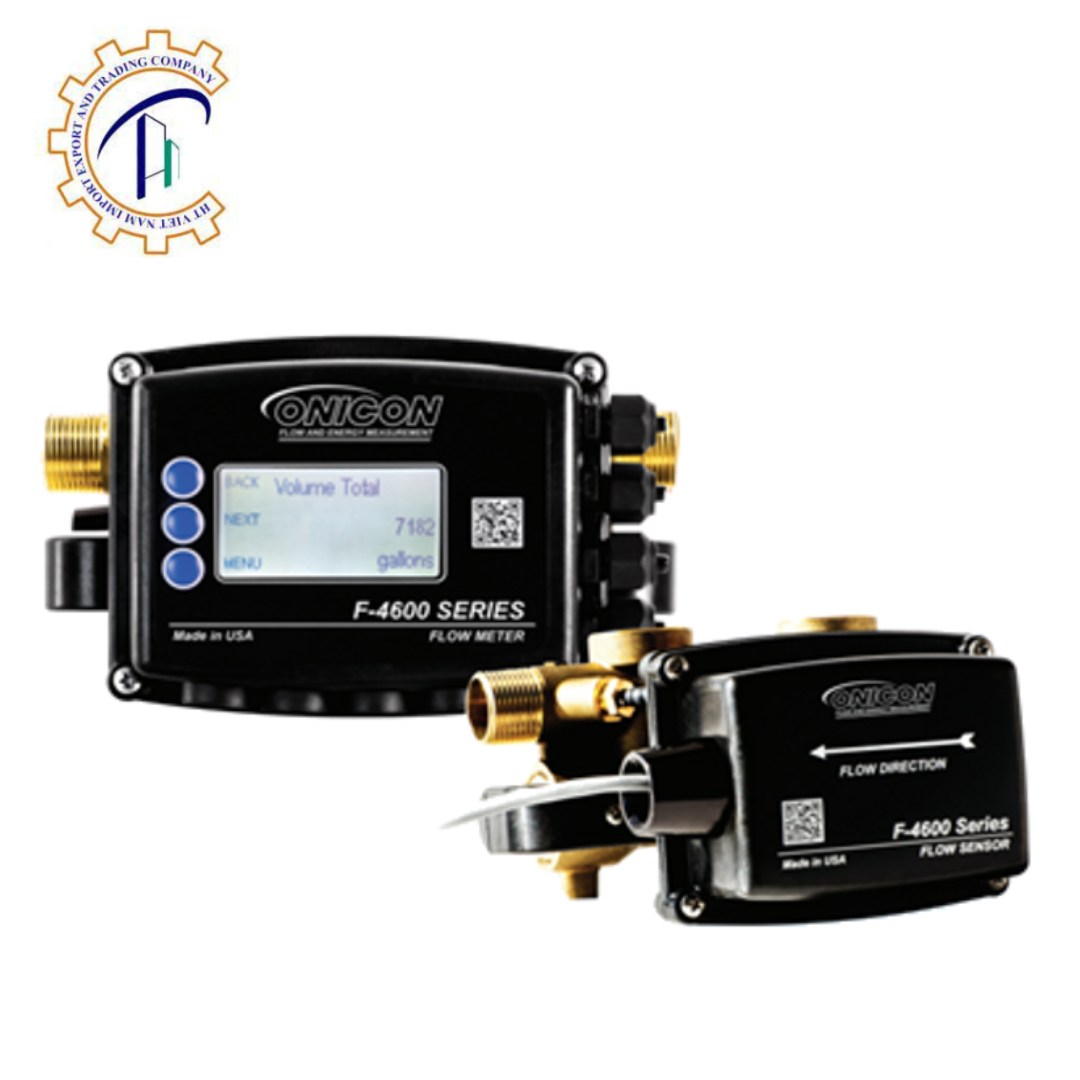

Đồng hồ đo lưu lượng siêu âm Onicon F4600

 Tham khảo các thiết bị đo lưu lượng khác tại đây.

Ưu và nhược điểm của đồng hồ đo lưu lượng bằng siêu âm

Ưu điểm của đồng hồ đo lưu lượng bằng sóng siêu âm

• Khả năng linh hoạt cao, có thể đo được đường ống với dải kích thước rộng tại bất kỳ vị trí nào.
• Các loại đồng hồ siêu âm có thể đo lưu lượng mà không cần can thiệp vào đường ống, nên không làm gián đoạn quá trình vận hành.
• Công nghệ siêu âm cho phép đo lưu lượng với độ chính xác rất cao, thường đạt từ 0,5% đến 2% giá trị đo.
• Nhiều mẫu đồng hồ siêu âm có khả năng đo lưu lượng cả theo chiều xuôi và chiều ngược, phù hợp với các ứng dụng có dòng chảy nghịch.
• So với các loại đồng hồ khác, đồng hồ siêu âm dễ lắp đặt hơn do không cần can thiệp vào đường ống. Bảo dưỡng cũng đơn giản hơn vì không phải chịu tác động của dòng chảy.
• Các mẫu đồng hồ siêu âm có thể đo được lưu lượng từ rất nhỏ đến rất lớn, phù hợp với nhiều ứng dụng khác nhau.

Nhược điểm của đồng hồ đo lưu lượng bằng sóng siêu âm

• Độ chính xác của đồng hồ siêu âm phụ thuộc nhiều vào tình trạng dòng chảy, mật độ chất lỏng hay tạp chất.
• Độ chính xác của đồng hồ đo lưu lượng bằng siêu âm không được đánh giá cao như các loại đồng hồ đo lưu lượng điện từ hay đồng hồ tua bin.
• Một số loại đồng hồ siêu âm có thể bị ảnh hưởng bởi nhiệt độ, áp suất hoặc các yếu tố khác trong môi trường sử dụng.

Ứng dụng của đồng hồ đo lưu lượng bằng siêu âm

Là một thiết bị đo linh hoạt và hiệu quả, đồng hồ đo lưu lượng bằng siêu âm được ứng dụng trong nhiều ngành công nghiệp hiện đại như:

• Đồng hồ lưu lượng bằng siêu âm dùng để giám sát nước sạch, nước thải hoặc chất lỏng khác trong hệ thống.
• Đồng hồ đo lưu lượng bằng siêu âm được dùng để đo lưu lượng trong đường ống ngành dầu khí.
• Đồng hồ đo lưu lượng bằng siêu âm được sử dụng để giám sát và điều chỉnh lưu lượng của các chất lỏng trong đường ống hoá chất
• Đồng hồ đo lưu lượng bằng siêu âm được sử dụng để kiểm soát quá trình sản xuất và đóng gói thực phẩm, đồ uống,...
