Đồng hồ đo lưu lượng vortex

Tóm tắt nội dung: Trong hầu hết các ngành công nghiệp hiện nay, đo lưu lượng chất lỏng và khí là một yêu cầu quan trọng để đảm bảo hoạt động sản xuất diễn ra suôn sẻ và hiệu quả.

Đồng hồ đo lưu lượng vortex là một trong những công cụ phổ biến được sử dụng cho mục đích này. Nó cung cấp thông tin lưu lượng chính xác và đáng tin cậy cho nhiều ứng dụng khác nhau.

Nếu các bạn vẫn còn nhiều thắc mắc về sản phẩm, hãy tham khảo bài viết dưới đây để biết thêm thông tin chi tiết. ngoài ra, đồng hồ đo lưu lượng vortex hiện đang đang được HT Việt Nam cung cấp trên toàn quốc, liên hệ ngay với chúng tôi qua hot line để sở hữu sản phẩm với mức giá tốt nhất.

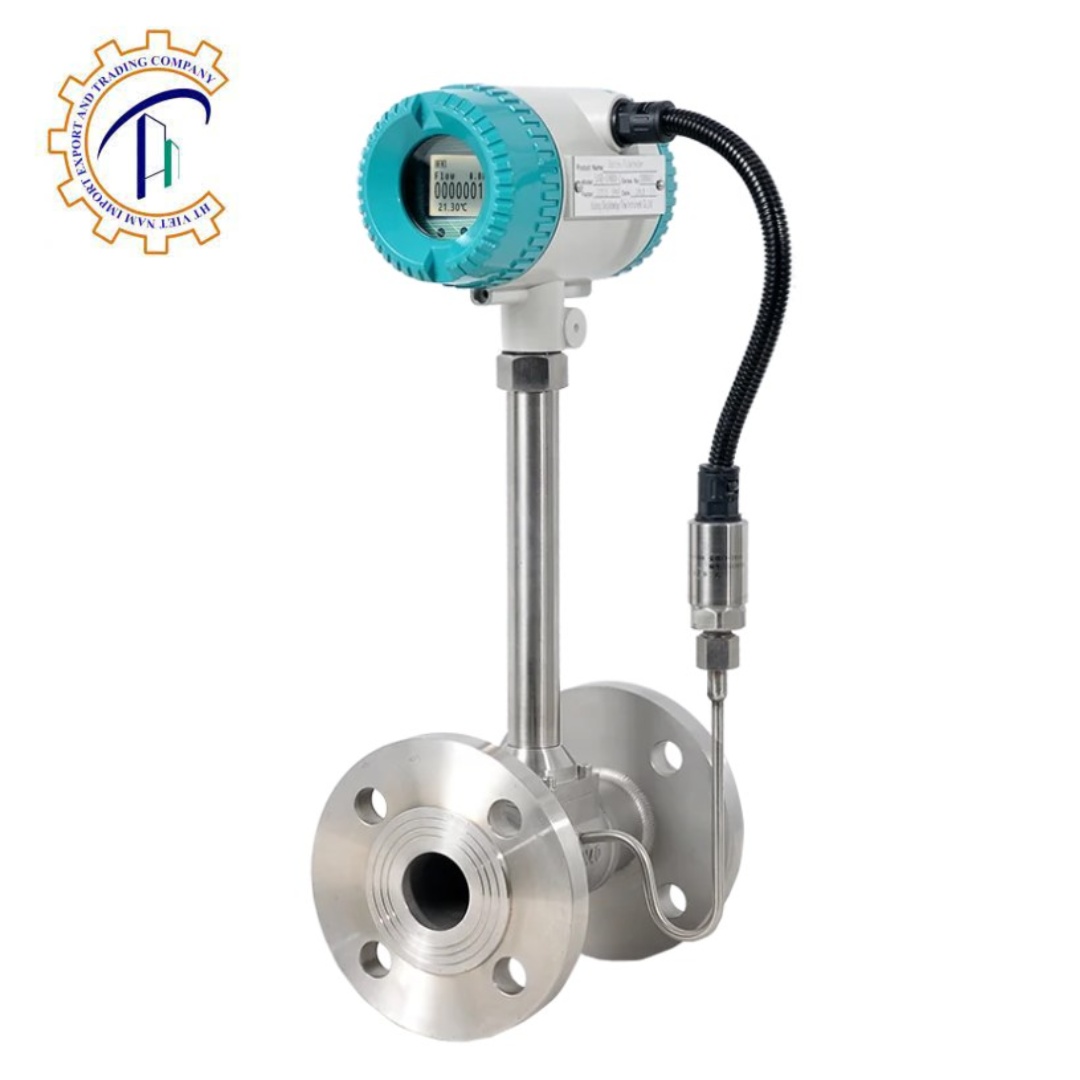

Định nghĩa đồng hồ đo lưu lượng vortex

Đồng hồ đo lưu lượng vortex còn được gọi là đồng hồ đo lưu lượng dòng xoáy, là một thiết bị có vai trò đo khối lượng dòng chảy đi qua đoạn ống. Nó đo lưu lượng bằng cách phát hiện và đếm các vòng xoáy được tạo ra khi dòng chảy vượt qua một thanh cản..

Một đồng hồ đo lưu lượng vortex bao gồm các thành phần chính sau: Ống dẫn chất lỏng hoặc khí, thanh cản, Cảm biến phát hiện vòng xoáy, Bộ phận xử lý tín hiệu và hiển thị kết quả

Thanh cản thường là một thanh kim loại được thiết kế đặc biệt, đặt chính giữa ống dẫn. Khi dòng chảy vượt qua chướng ngại vật, nó sẽ tạo ra các vòng xoáy xoay tròn. Cảm biến sẽ phát hiện sự xuất hiện của các vòng xoáy này và gửi tín hiệu đến bộ phận xử lý để tính toán lưu lượng.

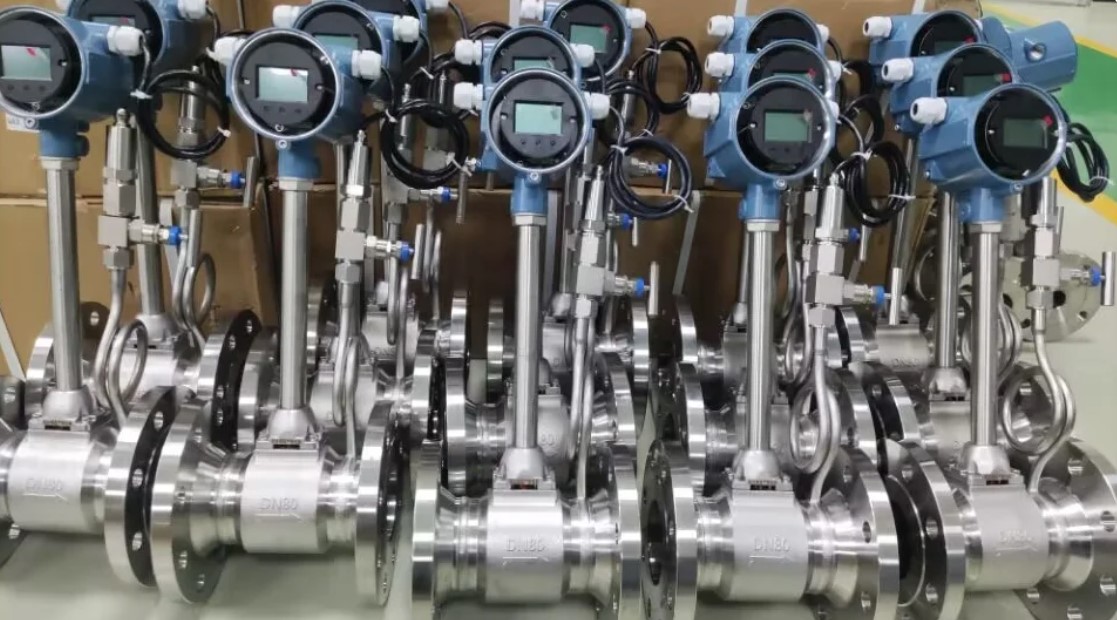

Hiện các dòng đồng hồ đo lưu lượng vortex đang được HT Việt Nam nhập khẩu trực tiếp từ các thương hiệu quốc tế, mang đến cho khách hàng những sản phẩm chính hãng với giá thành cạnh tranh.

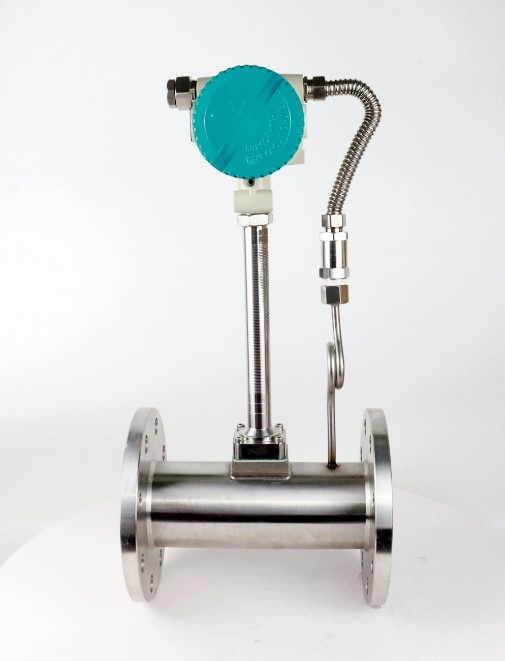

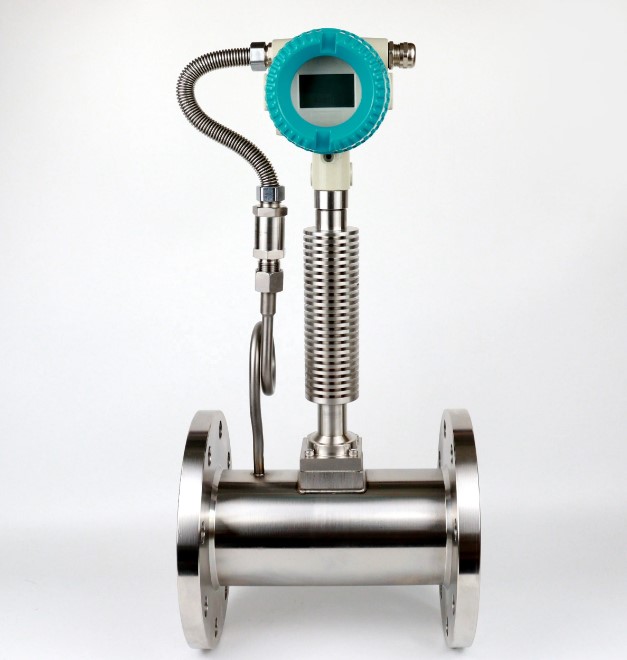

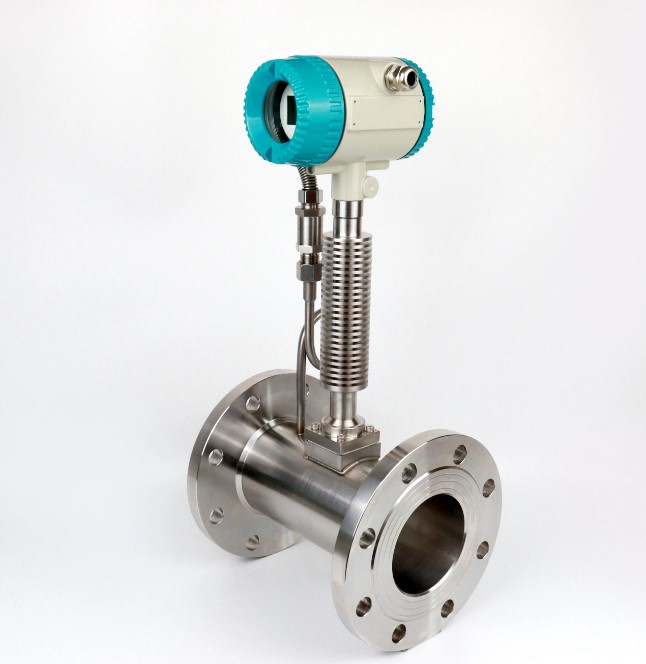

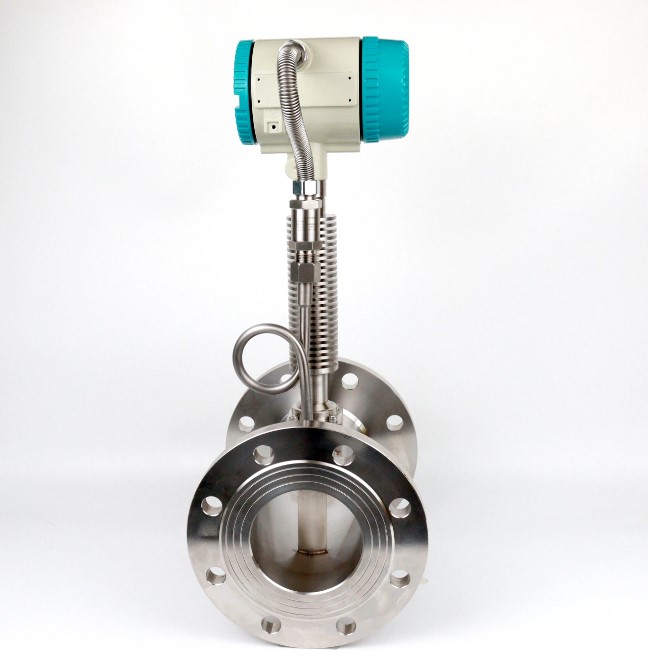

Cấu tạo của đồng hồ đo lưu lượng vortex

♦ Thân đồng hồ

Có dạng ống và là thành phần quan trọng nhất của đồng hồ đo lưu lượng vortex. Nó được thiết kế để chịu được áp lực và nhiệt độ cao, phù hợp với môi trường làm việc của thiết bị. Thân có thể được làm từ các vật liệu khác nhau như thép không gỉ, nhôm, hoặc các hợp kim đặc biệt tùy thuộc vào ứng dụng cụ thể.

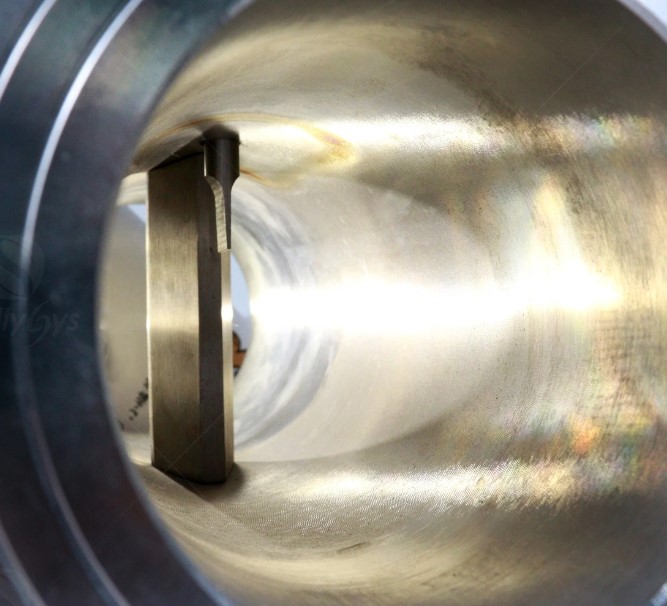

♦ Thanh cản

Thanh cản là một thành phần then chốt trong đồng hồ đo lưu lượng vortex. Nó được đặt chính giữa ống dẫn và có nhiệm vụ tạo ra các vòng xoáy khi dòng chảy vượt qua. Thân được làm từ vật liệu chịu được môi trường làm việc khắc nghiệt.

♦ Cảm biến phát hiện vòng xoáy

Cảm biến phát hiện vòng xoáy là thành phần quan trọng để thu nhận tín hiệu từ các vòng xoáy được tạo ra. Các loại cảm biến phổ biến bao gồm:

• Cảm biến áp suất: Phát hiện sự thay đổi áp suất do vòng xoáy tạo ra. Khi dòng xoáy được tạo ra luân phiên, áp xuất sẽ thay đổi liên tục và làm cảm biến chuyển động qua lại. từ đó tạo thành các sung điện truyền tới bảng mạch và cho ra kết quả đo.
• Cảm biến siêu âm: Sử dụng sóng siêu âm để phát hiện vòng xoáy. Nó sẽ liên tục phát ra sóng siêu âm và tính được độ chênh lệch khi sóng dội lại. cảm biến siêu âm có thể đo được các dòng xoáy cực nhỏ và có độ chính xác cao hơn cảm biến áp suất.

Cảm biến phải được lắp đặt ở vị trí thích hợp để có thể phát hiện vòng xoáy một cách chính xác.

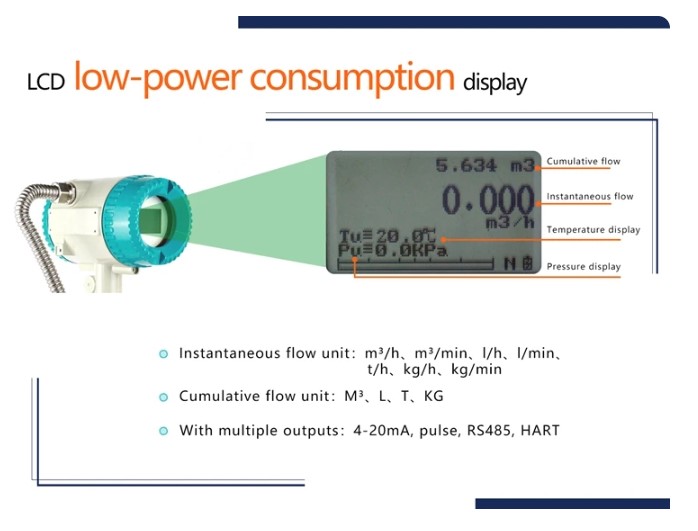

♦ Bộ phận xử lý tín hiệu và hiển thị

Bộ phận xử lý tín hiệu có nhiệm vụ nhận và xử lý các tín hiệu từ cảm biến, tính toán lưu lượng dựa trên tần số xuất hiện của các vòng xoáy. Nó cũng có thể tích hợp các tính năng khác như hiển thị lưu lượng, báo động, và kết nối với các thiết bị khác trong hệ thống.

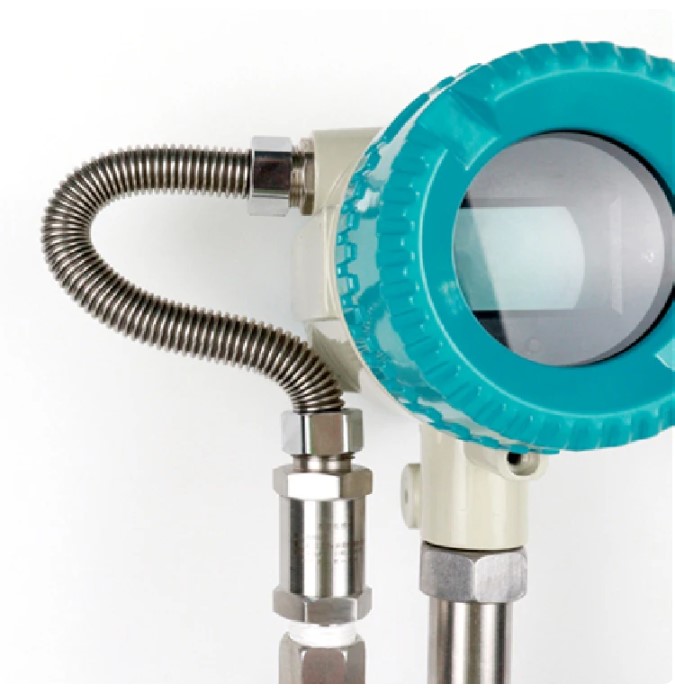

♦ Vỏ bảo vệ và các phụ kiện

Đồng hồ đo lưu lượng vortex được trang bị vỏ bảo vệ để bảo vệ các thành phần bên trong khỏi tác động từ môi trường bên ngoài. vỏ được chế tạo từ hợp kim bền bỉ và đạt chuẩn IP67, kháng nước kháng bụi.

Ngoài ra, các phụ kiện như van điều chỉnh lưu lượng, cảm biến nhiệt độ, cũng có thể được tích hợp để nâng cao tính linh hoạt và tiện ích của thiết bị.

Nguyên lí hoạt động của đồng hồ đo lưu lượng vortex

Nguyên lý hoạt động chính của đồng hồ đo lưu lượng vortex dựa trên nguyên lý Karman, được đặt theo tên của nhà toán học và kỹ sư người Hungary, Theodore von Kármán. Nguyên lý này mô tả rằng khi một chất lỏng hoặc khí chảy qua một chướng ngại vật, nó sẽ tạo ra các vòng xoáy ở hai bên của chướng ngại vật.

theo đó Cảm biến được đặt ở vị trí thích hợp để phát hiện sự xuất hiện của các vòng xoáy. Bằng cách đếm số lượng vortex xuất hiện trong một khoảng thời gian nhất định, thiết bị có thể tính toán được lưu lượng của chất lỏng hoặc khí đang chảy qua ống dẫn.

Tần suất xuất hiện của các vòng xoáy sẽ tỷ lệ thuận với tốc độ dòng chảy, từ đó cho phép đo lường lưu lượng một cách chính xác. Tuy nhiên đối với các dòng chảy có áp suất thấp, dòng xoáy có thể xuất hiện rất yêu hoặc không đáng kể.

Do đó người dùng cần đảm báo tốc độ dòng chảy phải đạt mức phù hợp để đồng hồ có thể hoạt động ổn định. Một trong những cách phố biến là sử dụng đồng hồ có kích thước nhỏ hơn kích thước đường ống.

Ưu và nhược điểm của đồng hồ đo lưu lượng vortex

Ưu điểm của đồng hồ đo lưu lượng vòng xoáy

Đồng hồ đo lưu lượng vortex mang lại nhiều ưu điểm nổi bật so với các loại đồng hồ đo lưu lượng khác:

• Với nguyên lý hoạt động dựa trên vòng xoáy, đồng hồ vòng xoáy cung cấp kết quả đo chính xác và đáng tin cậy.
• Thiết bị có thể được sử dụng để đo lưu lượng của cả chất lỏng và khí, phù hợp cho nhiều ứng dụng khác nhau.
• Do không tiếp xúc trực tiếp với chất lỏng hoặc khí, đồng hồ vòng xoáy ít bị ảnh hưởng bởi các yếu tố như mặn, bẩn trong chất lỏng.
• Với cấu tạo đơn giản và ít bộ phận chuyển động, đồng hồ vòng xoáy có thể hoạt động ổn định trong thời gian dài mà không cần bảo trì nhiều.

Nhược điểm khi sử dụng đồng hồ đo lưu lượng vòng xoáy

Khi sử dụng đồng hồ đo lưu lượng vortex, người dùng cần lưu ý một số yếu tố sau để đảm bảo thiết bị được hoạt động ổn định và chính xác:

• So với một số loại đồng hồ đo lưu lượng khác, đồng hồ vòng xoáy có chi phí đầu tư ban đầu khá cao.
• Để đảm bảo độ chính xác của kết quả đo, đồng hồ vòng xoáy yêu cầu một mức lưu lượng tối thiểu để hoạt động hiệu quả.
• biến phải được đặt ở vị trí đúng và cố định để đảm bảo tính chính xác của kết quả đo.
• Thanh cản có thể gây cản trở và giảm lưu lượng dòng chảy. ngoài ra các dòng chảy có độ nhớt hoặc sệt cũng không thể sử dụng trong đường ống lắp đồng hồ đo lưu lượng vortex.

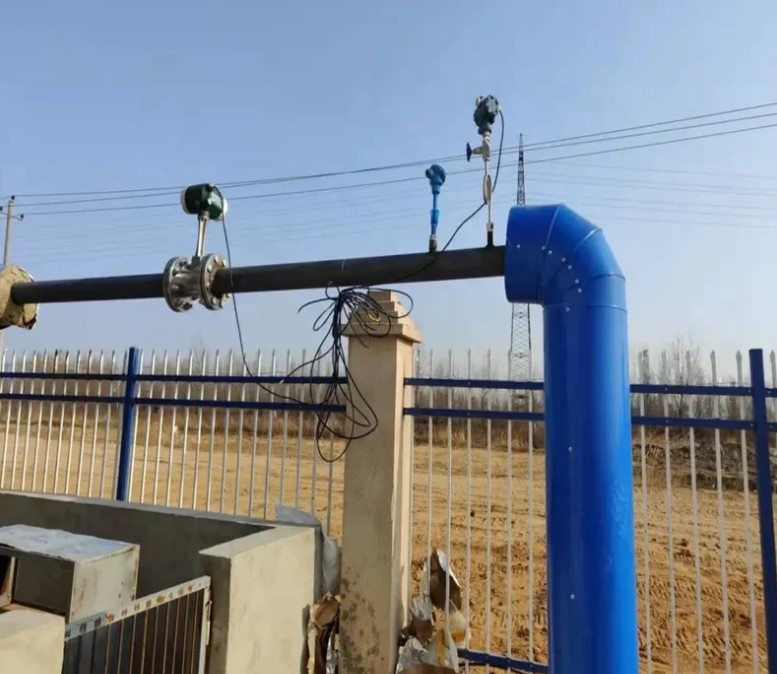

ứng dụng của đồng hồ đo lưu lượng vortex trong công  nghiệp

Đồng hồ đo lưu lượng vortex được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm:

• Sử dụng để đo lưu lượng trong các đường ống vận chuyển hơi nóng, khí bão hoà.
• Đo lường lưu lượng của nước làm mát, khí lạnh trong các hệ thống làm mát công nghiệp.
• Sử dụng trong quá trình sản xuất thiết bị, linh kiện trong ngành ô tô.
• Sử dụng trong hệ thống xử lí nước.

Bảo trì đồng hồ đo lưu lượng vortex

Để đảm bảo đồng hồ đo lưu lượng vortex hoạt động ổn định và chính xác, việc bảo trì định kỳ là rất quan trọng. Dưới đây là một số biện pháp bảo trì cơ bản cho thiết bị này:

♦ Kiểm tra định kỳ: người dùng nên có chính sách kiểm tra đồng hồ đo lưu lượng vortex định kỳ. đặc biệt là các bộ phận trực tiếp tiếp xúc với dòng chảy.

♦ Vệ sinh và bảo dưỡng: Dọn dẹp và vệ sinh định kỳ các bộ phận của đồng hồ để loại bỏ bụi bẩn và tạp chất.

♦ Kiểm tra cảm biến: đảm bảo cảm biến được hoạt động trơn tru, tránh các sai số khi đo. Nếu kết quả đo bị lệch so với thực tế, cần hiệu chỉnh ngay.

♦ Bảo vệ khỏi va đập và rung động: Đảm bảo thiết bị được bảo vệ khỏi va đập và rung động để tránh ảnh hưởng đến hoạt động của đồng hồ.

Bằng việc thực hiện các biện pháp bảo trì định kỳ, người sử dụng có thể nâng cao tuổi thọ và hiệu suất của đồng hồ đo lưu lượng vortex.

Lưu ý khi sử dụng đồng hồ đo lưu lượng vortex

tuân thủ các lưu ý về đồng hồ, người sử dụng có thể sử dụng đồng hồ đo lưu lượng vortex một cách hiệu quả và đáng tin cậy. Khi sử dụng đồng hồ đo lưu lượng vortex, người sử dụng cần lưu ý một số điều sau:

♦ Đảm bảo lưu lượng tối thiểu: Đồng hồ vòng xoáy yêu cầu một mức lưu lượng tối thiểu để hoạt động hiệu quả, do đó cần tuân thủ giới hạn này.

♦ Theo dõi định kỳ: Theo dõi và kiểm tra định kỳ hoạt động của thiết bị để phát hiện sớm các sự cố có thể xảy ra.

♦ Bảo vệ khỏi tác động môi trường: nên kiểm tra nhiệt độ và áp suất hoạt động tối đa của thiết bị để sử dụng hiệu quả. các yếu tố như thời tiết, độ ẩm cũng cần được xem xét để đảm bảo đồng hồ có tuổi thọ cao nhất.

♦ Dòng chảy ổn định: đây là yếu tố cơ bản để đồng hồ vortex có thể hoạt động chính xác. Dòng chảy bị gián đoạn có thể khiến các dòng xoáy hình thành không đồng đểu.
