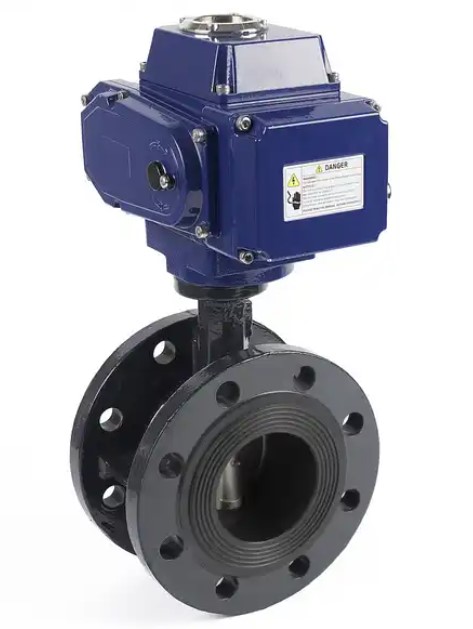

Van bướm điện mặt bích

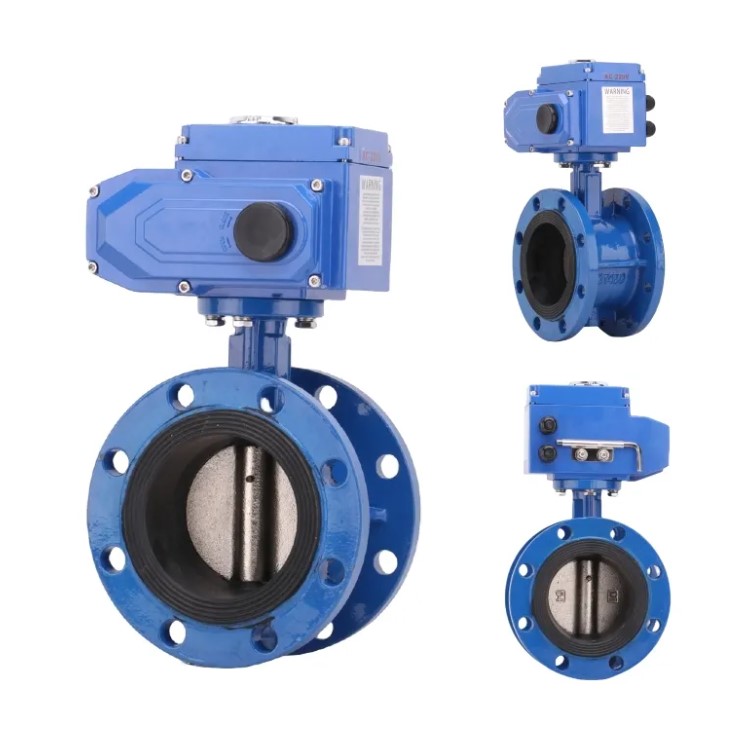

Giới thiệu sản phẩm van bướm điện mặt bích

Van bướm điện mặt bích là một thiết bị thường xuyên có mặt trong hệ thống đường ống công nghiệp hiện đại. Đặc điểm nổi bật của Van Bướm Điện Mặt Bích là kích thước nhỏ gọn, giúp tiết kiệm không gian và thuận tiện cho việc lắp đặt trong các hệ thống ống dẫn có diện tích hạn chế.

Ngoài ra, van cũng có khả năng chịu áp suất cao, giúp duy trì sự ổn định và an toàn cho hệ thống. Việc bảo trì và vận hành cũng rất đơn giản và dễ dàng, giúp tiết kiệm thời gian và chi phí cho người sử dụng.

Van Bướm Điện Mặt Bích có khả năng điều khiển từ xa. Với việc sử dụng động cơ điện, van có thể được kết nối với hệ thống điều khiển tự động hoặc điều khiển từ xa, giúp tăng tính linh hoạt và hiệu quả trong việc điều khiển lưu lượng chất.

Với những ưu điểm vượt trội và tính năng đa dạng, Van Bướm Điện Mặt Bích đã trở thành một lựa chọn phổ biến và được ứng dụng rộng rãi trong các ngành công nghiệp, nhà máy sản xuất và hệ thống cấp nước.

Sản phẩm hiện đang được nhập khẩu chính hãng và phân phối độc quyền bởi Công ty TNHH TM&XNK HT Việt Nam. Quý khách hàng quan tâm có thể liên hệ với chúng tôi qua hotline để được tư vấn hoặc trực tiếp tới kho hàng để trải  nghiệm sản phẩm.

Đặc điểm của van bướm điện mặt bích

Kích thước và áp suất hoạt động

Hiện nay, van bướm điện mặt bích đang là sản phẩm được rất nhiều công ty và doanh nghiệp tại Việt Nam sử dụng để điều khiển dòng chảy của các chất lỏng trong hệ thống ống dẫn. Được phân phối bởi công ty XNK HT Việt Nam, dòng van này có các kích thước đa dạng từ DN50 đến DN200, phù hợp với nhiều loại đường ống khác nhau.

Van bướm điện mặt bích có thể hoạt động trong phạm vi áp suất từ PN10 đến PN16, thậm chí có thể cao hơn tùy thuộc vào yêu cầu của khách hàng. Tuy nhiên, để đảm bảo an toàn cho hệ thống và người sử dụng, việc lựa chọn các dòng van có áp suất lớn hơn áp suất trong đường ống là điều cần thiết.

Vật liệu chế tạo

Van bướm điện mặt bích được chế tạo từ những vật liệu có độ bền cao như:

♦ Gang: có độ cứng cao và khả năng chịu nhiệt ấn tượng. Van bướm gang thường được ứng dụng trong các đường ống có áp lực và nhiệt độ cao. Van bướm gang thường được phủ một lớp epoxy để bù đắp cho khả năng chống ăn mòn kém.

♦ Inox: có độ bền và khả năng chống ăn mòn. Thích hợp cho các hoạt động vận chuyển hoá chất hay các đường ống chịu nhiều tác động của thời tiết.

♦ Nhựa: không phản ứng với hầu hết các chất hoá học. Van bướm nhựa có giá thành rẻ và đặc biệt thích hợp cho các đường ống hoá chất ăn mòn mạnh. Tuy nhiện, khả năng chịu nhiệt của nó khá kém.

Điện áp hoạt động

Bộ điều khiển có khả năng hoạt động ở nhiều mức điện áp khác nhau. Điều này rất hữu ích vì các ứng dụng khác nhau có thể yêu cầu mức điện áp khác nhau để hoạt động hiệu quả. Van bướm điện mặt bích được thiết kế để có thể hoạt động ở mức điện áp từ 24V, 220V đến 380V.

Có nghĩa là bộ điều khiển bướm mặt bích có thể được sử dụng trong nhiều ngành công nghiệp khác nhau, từ sản xuất, xử lý nước, đến hệ thống điều hòa không khí và nhiều ứng dụng khác.

Phương thức hoạt động

Van bướm điện là một loại van được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước thải, và các ngành công nghiệp khác. Nó có thể được chia thành hai cách hoạt động chính để phù hợp với các yêu cầu cụ thể của từng ứng dụng.

♦ Van bướm điện mặt bích tuyến tính

Điểm đặc biệt của loại van này là cho phép người dùng điều chỉnh góc mở của van từ 0 độ đến 90 độ. Điều này giúp điều tiết lưu lượng chất lỏng thông qua van một cách linh hoạt và chính xác.

Vì vậy, van bướm điện mặt bích tuyến tính thường được sử dụng trong các hoạt động yêu cầu khả năng điều tiết như điều khiển áp suất, lưu lượng hay lượng nguyên liệu đầu vào trong các nhà máy sản xuất.

♦ Van bướm điện là mặt bích ON/OFF

Như tên gọi của nó, loại van này chỉ có thể hoạt động ở hai trạng thái là hoàn toàn mở hoặc hoàn toàn đóng. Bởi khả năng hoạt động đơn giản nên giá van bướm điện ON/OFF cũng có phẩn rẻ hơn giá van bướm điện tuyến tính.

Ưu và nhược điểm của van bướm điện mặt bích

Ưu điểm

• Thiết kế đơn giản và cấu trúc ít bộ phận chuyển động. Giúp giảm chi phí cho việc bảo dưỡng và sửa chữa, đồng thời tăng tính bền vững của thiết bị.
• Có thể tích hợp với các hệ thống điều khiển thông qua giao tiếp điện tử. Tạo điều kiện thuận lợi cho việc tự động hóa và giúp tối ưu hóa hoạt động của hệ thống.
• Van bướm điện mặt bích có khả năng đáp ứng được yêu cầu điều tiết và vận chuyển dòng chảy linh hoạt, giúp giảm thất thoát và tiêu hao nguồn tài nguyên tự nhiên.
• Kết nối bằng mặt bích không chỉ giúp van có khả năng linh động trong việc lắp đặt mà còn mang lại khả năng chống rò rỉ trong các hệ thống áp lực cao.

Nhược điểm

• Không có kích thước cụ thể được quy định cho các đường ống có đường kính nhỏ hơn 50mm trong hệ thống đường ống.
• Thời gian mở và đóng của van dao động trong khoảng từ 10 đến 15 giây. Chậm hơn so với các loại van khác như van khí bướm khí nén hay van bi khí nén.

Cấu tạo của van bướm điện mặt bích

Cấu tạo của bộ điều khiển điện

♦ Motor điện: Được sử dụng để chuyển động các thiết bị, máy móc và các hệ thống khác, motor điện có vai trò vô cùng quan trọng trong việc tạo động năng để van có thể hoạt động.

♦ Trục quay: đảm bảo sự truyền động hiệu quả từ motor đến các thiết bị khác.

♦ Thân bộ điều khiển: là nơi chứa các linh kiện điện tử và mạch điện để điều khiển hoạt động của motor.

♦ Bánh răng chuyền cấp: là một phần quan trọng trong việc truyền động của motor điện. Bánh răng này giúp cho motor có thể chuyển động một cách hiệu quả và mượt mà.

♦ Công tắc giới hạn hành trình: giúp cho người sử dụng có thể theo dõi được trạng thái hoạt động của van, từ đó có thể kiểm soát và điều chỉnh hoạt động của motor một cách chính xác

♦ Bảng mạch điện: là nơi chứa các linh kiện điện tử và mạch điện để điều khiển hoạt động của motor.

Cấu tạo của thân van cơ

♦ Thân van: được thiết kế mặt bích 2 đầu của van. Van bướm mặt bích thường được làm từ các vật liệu chất lượng cao như thép không gỉ, gang hoặc đồng để đảm bảo tính bền vững và độ bền cao.

♦ Đĩa van: là bộ phận được sử dụng để điều khiển lưu lượng chất lỏng hoặc khí thông qua van.

♦ Trục van: được sử dụng để kết nối đĩa van với tay quay hoặc động cơ để điều khiển hoạt động của van. Trục van thường được làm từ thép không gỉ hoặc các vật liệu khác có tính chất bền.

♦ Gioăng làm kín: được đặt tại vị trí hở hay giữa hai mặt bích, ngăn chặn sự rò rỉ của chất lỏng hoặc khí qua van. Gioăng được làm từ nhiều loại vật liệu như cao su, amiang hoặc PTFE (polytetrafluoroethylene)

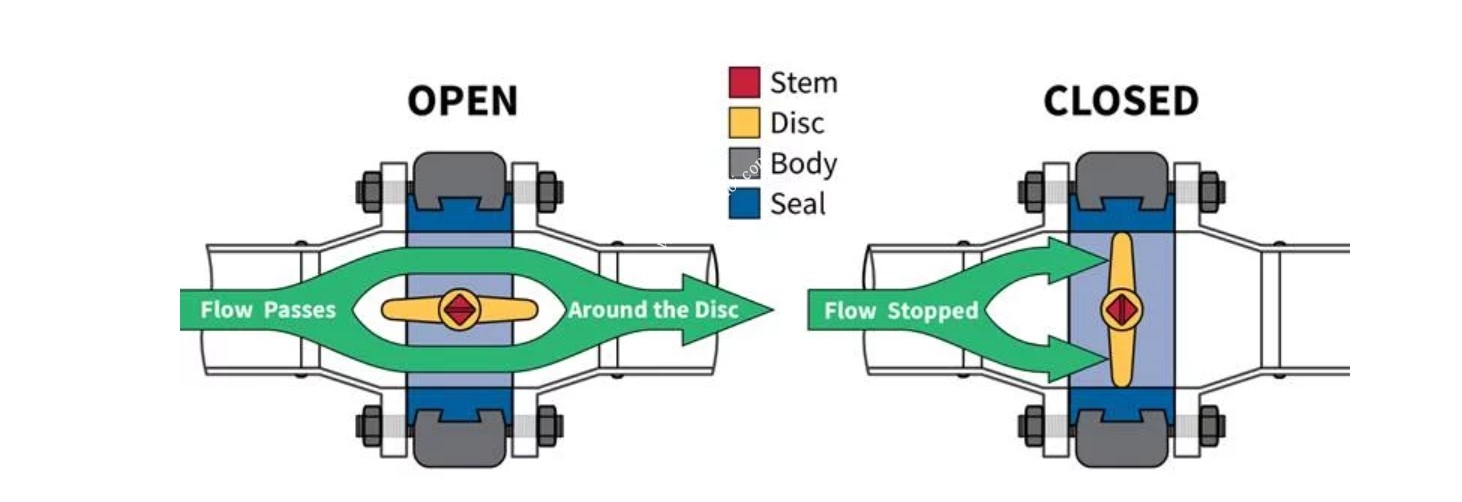

Nguyên lí  hoạt động của van bướm điện mặt bích

Để thực hiện việc đóng mở van, chúng ta cần có nguồn điện phù hợp với yêu cầu của bộ điều khiển. Thông thường, các loại nguồn điện thông dụng nhất là 24v, 220v và 380v sẽ được sử dụng để cung cấp năng lượng cho hoạt động của van.

Khi có nguồn điện, mô tơ điện sẽ được kích hoạt và tiến hành chuyển đổi năng lượng điện thành động năng, từ đó truyền động cho hệ thống bánh răng chuyển cấp.

Hệ thống bánh răng chuyển cấp này sẽ được kết nối với phần trục của van và tạo ra chuyển động xoay 90 độ. Điều này tương ứng với trạng thái đóng hoặc mở của van, tùy thuộc vào yêu cầu của bộ điều khiển.

Sau khi van đã hoàn thành quá trình đóng hoặc mở, công tắc hành trình sẽ được kích hoạt và ngắt nguồn điện đến mô tơ điện. Điều này giúp tránh tình trạng om điện và đảm bảo an toàn cho hệ thống. Việc sử dụng công tắc hành trình cũng giúp tiết kiệm năng lượng và kéo dài tuổi thọ của van.

Ứng dụng của van bướm điện mặt bích

van bướm điều khiển điện hai mặt bích là thiết bị phổ biến trong các ứng dụng công nghiệp hiện đại như:

• Được sử dụng trong các hệ thống cấp nước công cộng, hệ thống xử lý nước thải, hệ thống tưới tiêu và các ứng dụng liên quan đến quản lý nước.
• Sử dụng để kiểm soát dòng chảy của các hợp chất hóa học trong quy trình sản xuất và xử lý trong ngành hóa chất.
• Sử dụng để điều khiển dòng chảy của dầu và khí trong các hệ thống dẫn dầu và xử lý dầu khí.
• Áp dụng trong các quy trình làm lạnh và làm nóng.
• Là một phần quan trọng trong việc kiểm soát dòng chảy của các loại chất lỏng như nước, sữa, nước trái cây và các chất lỏng thực phẩm khác.
• Sử dụng trong các hệ thống xử lý nước thải để kiểm soát dòng chảy và quá trình xử lý.

Lưu ý khi sử dụng van bướm điện mặt bích

• Việc lựa chọn kích thước và loại van phù hợp là một yếu tố quan trọng trong việc đảm bảo hoạt động hiệu quả của hệ thống. Điều này càng trở nên cần thiết khi ứng dụng của bạn đòi hỏi sự chính xác và độ tin cậy cao.
• Trước khi quyết định chọn van bướm cho hệ thống của mình, hãy cân nhắc kỹ các thông số kỹ thuật và tính toán để đảm bảo rằng kích thước và loại van được lựa chọn phù hợp với yêu cầu cụ thể của ứng dụng.
• Môi trường làm việc có thể ảnh hưởng đến chất liệu của van, do đó, hãy chọn chất liệu phù hợp với điều kiện làm việc của hệ thống. Ví dụ, nếu hệ thống của bạn hoạt động trong môi trường ăn mòn, hãy lựa chọn van bằng thép không gỉ hay van bướm nhựa để van có tuổi thọ cao nhất.
• Để đảm bảo rằng van luôn hoạt động hiệu quả, việc bảo trì định kỳ là điều cần thiết. Tuân thủ lịch trình bảo trì định kỳ sẽ giúp phát hiện và khắc phục sớm các vấn đề về van, từ đó tăng tính bền vững và đảm bảo an toàn.
• Lựa chọn van bướm điện mặt bích có thương hiệu và nguồn gốc rõ ràng. Khách hàng nên lựa chọn các đơn vị cung cấp van uy tín như HT Việt Nam để đảm bảo được cung cấp hàng hoá chất lượng và lợi ích của mình.
