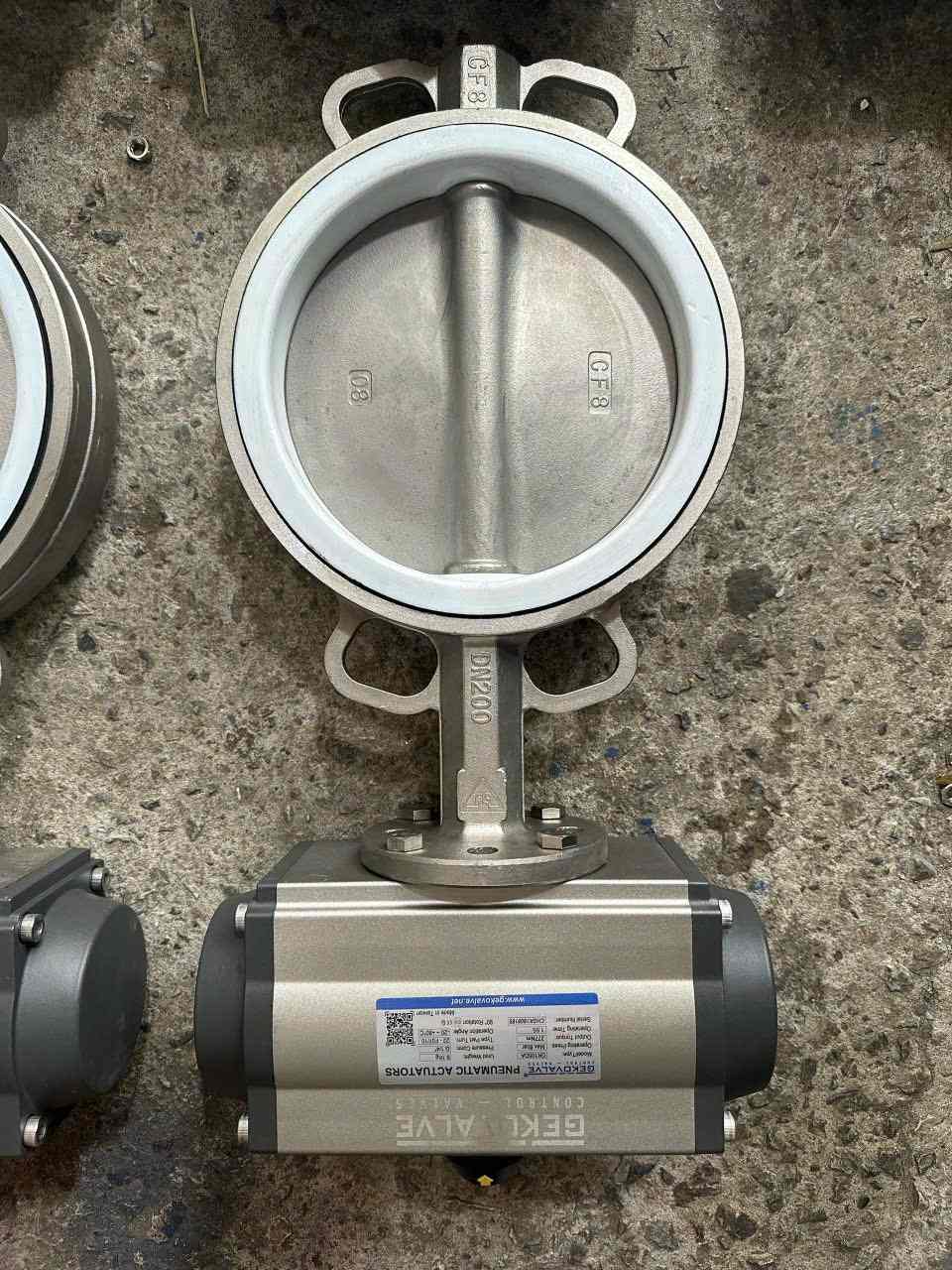

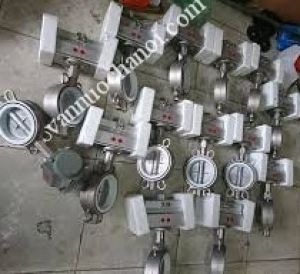

Van bướm inox điều khiển khí nén

Giới thiệu sản phẩm van bướm inox điều khiển khí nén

Van bướm Inox điều khiển khí nén là một loại van công nghiệp được sử dụng rộng rãi trong các ngành công nghiệp như hóa chất, năng lượng, thực phẩm, dệt may,...Đây là một thiết bị quan trọng trong hệ thống ống dẫn, với vai trò điều khiển và kiểm soát dòng chảy của khí nén một cách hiệu quả.

Van bướm Inox điều khiển khí nén được thiết kế với một cấu trúc đơn giản, gồm một lưỡi van (cánh van) quay quanh một trục, có thể mở và đóng để điều chỉnh luồng khí.

Thân van được làm từ inox không gỉ, đảm bảo độ bền cao và khả năng chịu được các điều kiện khắc nghiệt trong môi trường công nghiệp. Nhờ sự điều khiển bằng khí nén, van bướm inox có thể hoạt động một cách linh hoạt, chính xác và an toàn.

Để hiểu rõ hơn về dòng van công nghiệp này, xin mời các bạn tham khảo phần tiếp theo của bài viết. Van bướm inox khí nén hiện đang được HT Việt Nam cung cấp trên toàn quốc. Quý khách có nhu cầu sử dụng sản phẩm chính hãng, chất lượng cao, vui lòng liên hệ với chúng tôi qua hotline để được tư vấn trực tiếp.

Xem thêm sản phẩm này từ nguồn bài viết đầy đủ, độ tin cậy

Cấu tạo và nguyên lý hoạt động của van bướm inox điều khiển khí nén

Cấu tạo của van bướm inox điều khiển khí nén

Một van bướm inox điều khiển khí nén cơ bản gồm các bộ phận chính cấu thành:

• Thân van (body): Được chế tạo từ inox không gỉ, có nhiệm vụ chịu lực và tạo ra lòng van để dòng khí lưu thông.
• Cánh van (disc): Là bộ phận di động, quay quanh trục van để mở và đóng van.
• Trục van (shaft): Kết nối cánh van với cơ cấu điều khiển, cho phép cánh van quay để mở và đóng van.
• Vòng đệm (gasket): Được lắp giữa thân van và cánh van, đóng vai trò chống rò rỉ khí.
• Cơ cấu điều khiển (actuator): Là bộ phận chịu trách nhiệm mở/đóng van bằng khí nén hoặc điện.
• Các phụ kiện khác: Như ống dẫn khí, van điều áp, khớp nối nhanh,...

Một số phụ kiện đi kèm khi sử dụng van bướm inox khí nén

• Van điện từ khí nén: là thiết bị được gắn vào đầu khí với chức năng điều chỉnh dòng khí nén được đưa vào khoang.
• Công tắc giới hạn: xác định vị trí góc mở của van và báo về cho người dùng. Từ đó có các biện pháp sử lí kịp thời.
• Tiêu âm: van khí nén là thiết bị gây tiếng ồn khá lớn khi hoạt động, vì vậy tiêu âm là thiết bị thường xuyên được sử dụng để giảm ô nhiễm âm thanh.
• Bộ lọc khí nén: giúp lọc chất bẩn, loại bở hơi nước và làm sạch luồng khí, giúp nâng cao tuổi thọ van. Ngoài ra, bộ lọc khí nén còn có thể tích hợp đồng hồ đo áp.
• Bộ tuyến tính: được chế tạo theo tiêu chuẩn kháng nước kháng bụi ip68 và sử dụng tín hiệu 4 – 20ma. Bộ điều khiển tuyến tính giúp van điều chỉnh góc mở, thực hiện quá trình điều tiết chính xác.

Nguyên lý hoạt động của van bướm inox điều khiển khí nén

Van bướm khí nén hoạt động hoàn toàn nhờ vào áp lực đến từ dòng khí. Nguyên lý hoạt động của van bướm inox điều khiển khí nén rất đơn giản

Quá trình mở và đóng van được thực hiện nhờ vào sự di chuyển quay của cánh van xung quanh trục van. Cơ cấu điều khiển đóng vai trò như một bộ phận chấp hành, chịu trách nhiệm thực hiện lệnh mở hoặc đóng van thông qua tín hiệu điện.

Khi nhận được lệnh điều khiển từ trung tâm. Bộ cấp khí nén sẽ cung cấp khí vào đầu khí nén thông qua các ống dẫn. Lúc này đầu khí sẽ đóng vai trò như một xi lanh, tiếp nhận và đẩy trục van xoay nhờ vào các bánh răng được lắp bên trong.

Hiện nay, đầu khí nén được chế tạo dựa trên hai dạng là:

Van bướm khí nén tác động đơn: là dạng van được lắp đầu khí có lò xo phản hồi tự động. Dòng khí đi vào một khoang duy nhất nhằm thực hiện quá trình mở van. Khi ngắt khí, động lực từ lò xo sẽ giúp van trở về vị trí ban đầu

Van bướm khí nén tác động kép: dòng khí sử dụng cho loại van này được đi vào hai khoang riêng biệt có tác dụng đóng và mở van. Khi cấp khí vào khoang mở, phần khí bên khoang đóng sẽ được xả ra thông qua lỗ xả và ngược lại.

Những ưu điểm vượt trội của van bướm inox điều khiển khí nén

So với các loại van khác, van bướm inox điều khiển khí nén sở hữu nhiều ưu điểm nổi bật, đặc biệt là:

♦ Chất liệu chế tạo cao cấp

Inox hay còn được gọi là thép không gỉ là một trong những chất liệu hàng đầu trong công nghiệp. Các thiết bị được chế tạo bằng inox được sử dụng trong các ứng dụng có môi trường khắc nghiệt, yêu cầu độ bền cơ học cao. Van bướm inox có khả năng chống rỉ sét, chống ăn mòn hoá học. Ngoài ra, inox còn là chất liệu an toàn và được sử dụng rộng rãi trong y tế và thực phẩm.

♦ Thiết kế đơn giản, vận hành dễ dàng

Cấu tạo của van bướm inox khá đơn giản, chỉ gồm một số bộ phận chính như thân van, cánh van, trục van và cơ cấu điều khiển. Điều này giúp việc lắp đặt, vận hành và bảo trì dễ dàng hơn so với các loại van khác như van cầu, van an toàn, hay van bướm điều khiển điện.

♦ Dễ điều khiển, chính xác và linh hoạt

Nhờ được điều khiển bằng khí nén, van bướm inox có thể mở/đóng một cách chính xác, nhanh chóng và linh hoạt. Góc quay của cánh van có thể điều chỉnh liên tục để kiểm soát lưu lượng dòng khí một cách chính xác.

♦ Độ bền và khả năng chịu tải tốt

Thân van được chế tạo từ inox không gỉ, đảm bảo độ bền cơ học và khả năng chịu ăn mòn trong môi trường khắc nghiệt. Van bướm inox có thể chịu được áp suất và nhiệt độ cao, phù hợp với các ứng dụng công nghiệp khắc nghiệt.

♦ Kích thước nhỏ gọn, trọng lượng nhẹ

Với thiết kế đơn giản và chất liệu inox, van bướm inox có kích thước nhỏ gọn và trọng lượng nhẹ hơn so với các loại van khác. Điều này giúp dễ dàng lắp đặt và di chuyển trong không gian chật hẹp.

♦ Chi phí vận hành và bảo trì thấp

Nhờ cấu tạo đơn giản, ít bộ phận, van bướm inox có chi phí vận hành và bảo trì thấp hơn so với các loại van khác. Việc thay thế các bộ phận hư hỏng cũng đơn giản và nhanh chóng hơn.

♦ An toàn và độ tin cậy cao

Van bướm inox điều khiển khí nén có độ tin cậy và an toàn cao, ít xảy ra sự cố trong quá trình vận hành. Cơ cấu điều khiển bằng khí nén cũng giúp tăng cường tính an toàn cho người vận hành.

Phân loại van bướm inox điều khiển khí nén

Van bướm inox được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp. Với thiết kế đa dạng cùng tính năng linh hoạt, dưới dây là những dòng van bướm inox đang được HT Việt Nam cung cấp:

Van bướm inox vi sinh khí nén

Van bướm vi sinh khí nén là sản phẩm chuyên dụng cho các hoạt động y tế, thực phẩm đồ uống,…nơi mà vấn đề an toàn vệ sinh luôn được đặt lên hàng đầu. Ngoài khả năng chống rỉ sét, chống ăn mòn hoá học, van vi sinh còn mang lại nhiều ưu điểm như khả năng chống bám bẩn, dễ dàng vệ sinh và tính thẩm mỹ cao.

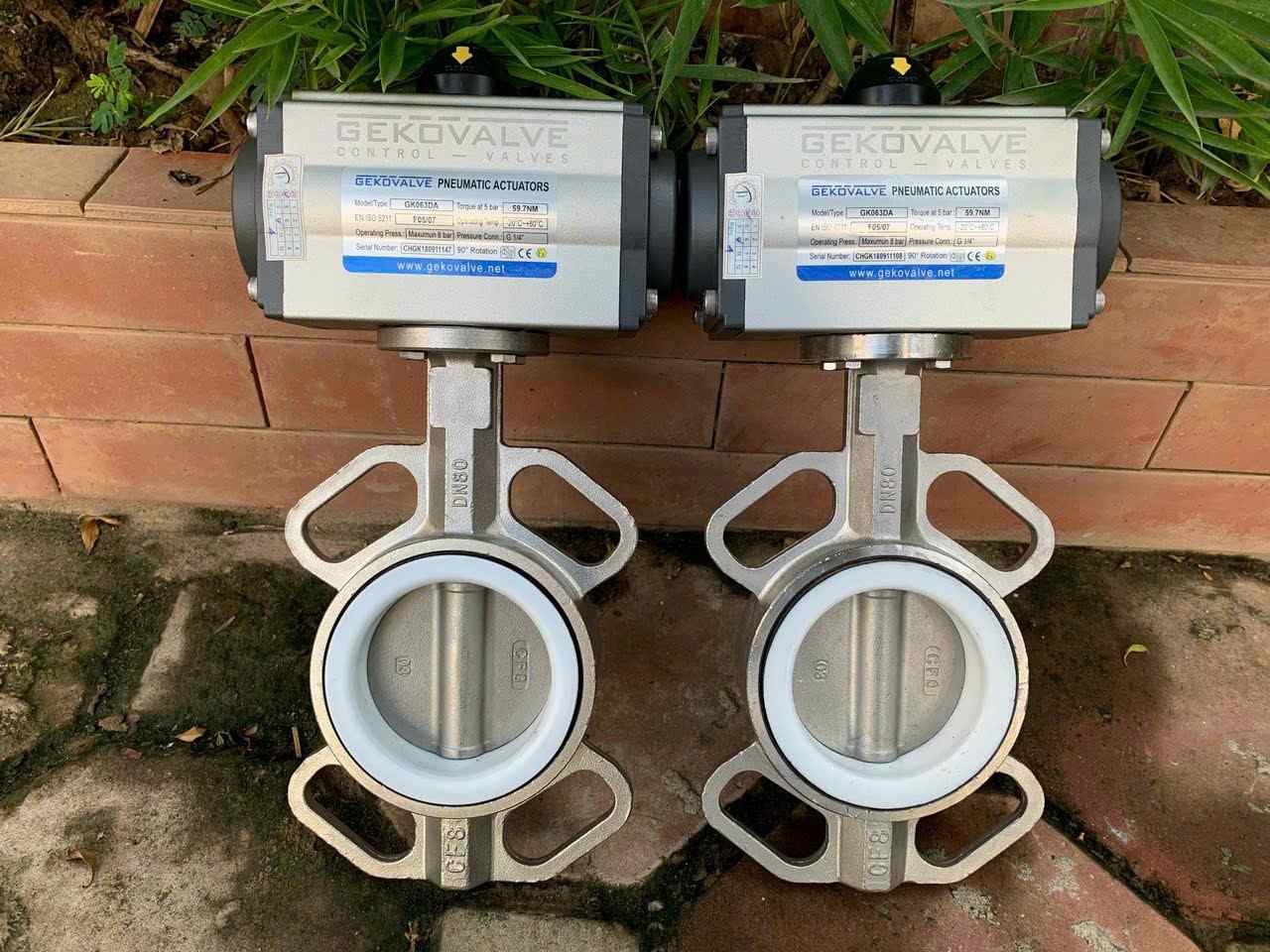

Van bướm inox khí nén wafer

Van bướm inox wafer là dạng van được sử dụng trong các công trình không yêu cầu cao về khả năng chịu áp. Ngoài ra van bướm wafer còn có thiết kế nhỏ gọn, do đó chúng được sử dụng khá nhiều trong các ứng dụng có diện tích hẹp hay muốn tiết kiệm chi phí.

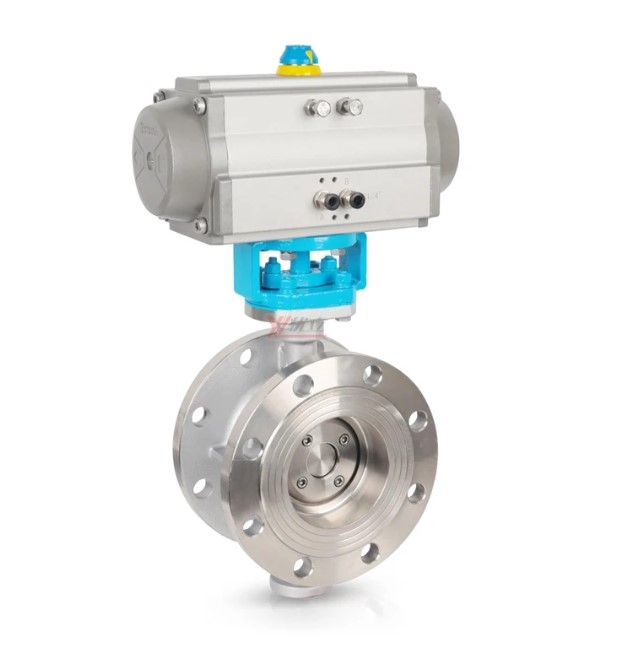

Van bướm inox khí nén mặt bích

Van bướm iniox mặt bích được sử dụng trong các ứng dụng có áp suất cao hơn so với van bướm wafer. Đây là dòng van có khả năng chịu áp cao. Với hai mặt bích được chế tạo theo tiêu chuẩn quốc tế, van bướm inox mặt bích khí nén đảm bảo khả năng hoạt động bền bỉ trong thời gian dài mà không bị rò rỉ.

Van bướm inox khí nén lug

Van bướm khí nén dạng lug là dạng van bướm được gắn các tai bích xung quanh thân van. Có thể coi đây là dạng cải tiến của van bướm wafer. Van có khả năng chịu áp cao hơn tuy nhiên vẫn chưa được đánh giá cao khi so với van bướm hai mặt bích.

Ứng dụng của van bướm inox điều khiển khí nén trong công nghiệp

Van bướm inox điều khiển khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm:

• Điều khiển dòng chảy các chất lỏng, khí hóa chất
• Đóng/mở đường ống dẫn trong các nhà máy hóa chất
• Ứng dụng trong các hệ thống xử lý nước, nước thải
• Kiểm soát dòng khí, hơi trong các nhà máy điện, lọc dầu
• Điều tiết dòng chảy nhiên liệu, khí đốt
• Ứng dụng trong hệ thống ống dẫn khí, nhiên liệu
• Điều khiển dòng chảy nguyên liệu, sản phẩm trong quá trình sản xuất
• Đóng/mở đường ống dẫn trong các nhà máy chế biến thực phẩm, đồ uống
• Ứng dụng trong hệ thống làm sạch, tiệt trùng
• Kiểm soát dòng chảy không khí trong các công đoạn sản xuất
• Đóng/mở đường ống dẫn khí nén trong máy móc, thiết bị
• Công nghiệp luyện kim, khai khoáng
• Công nghiệp xi măng, vật liệu xây dựng
• Công nghiệp giấy, bột giấy
• Công nghiệp dược phẩm

Nhờ ưu điểm vượt trội, van bướm inox điều khiển khí nén ngày càng trở nên phổ biến và không thể thiếu trong các hệ thống công nghiệp hiện đại.

Cách lựa chọn van bướm inox điều khiển khí nén phù hợp

Khi lựa chọn van bướm inox điều khiển khí nén, các yếu tố sau đây cần được xem xét:

• Xác định rõ mục đích sử dụng van bướm để chọn loại và kích thước phù hợp.
• Chọn van bướm có khả năng chịu áp suất và nhiệt độ làm việc phù hợp với yêu cầu của hệ thống.
• Lựa chọn cơ cấu điều khiển phù hợp (khí nén, động cơ điện, bằng tay) để dễ dàng kiểm soát và điều chỉnh van.
• Chọn van bướm inox với vật liệu chất lượng cao như inox 304, inox 316 để đảm bảo độ bền và độ an toàn.
• Đảm bảo van bướm tuân thủ các tiêu chuẩn chất lượng và an toàn quốc tế để đảm bảo hiệu suất và tin cậy.

Việc lựa chọn van bướm inox điều khiển khí nén phù hợp sẽ giúp tối ưu hóa hoạt động của hệ thống và gia tăng hiệu quả sản xuất.

Những lưu ý khi sử dụng và bảo dưỡng van bướm inox điều khiển khí nén

Để đảm bảo van bướm inox hoạt động hiệu quả và bền bỉ, cần lưu ý các điểm sau:

• Thực hiện kiểm tra định kỳ về áp suất, dòng chảy và hoạt động của van để phát hiện sớm các vấn đề có thể xảy ra.
• Bôi trơn định kỳ các bộ phận chuyển động và làm sạch van để đảm bảo hoạt động mượt mà và tránh hiện tượng kẹt cứng.
• Thay thế kịp thời các bộ phận hao mòn như vòng đệm, trục van để tránh ảnh hưởng đến hoạt động của van.
• Luôn tuân thủ các quy định an toàn khi vận hành và bảo dưỡng van bướm inox để tránh tai nạn không mong muốn.

Vấn đề thường gặp khi sử dụng van bướm inox điều khiển khí nén và cách khắc phục

Trong quá trình sử dụng, có thể gặp phải một số vấn đề sau đây:

Van bị rò rỉ

• Nguyên nhân: Vòng đệm hỏng, trục van bị cong.
• Giải pháp: Kiểm tra và thay thế vòng đệm, chỉnh sửa hoặc thay thế trục van.

Van hoạt động không mượt

• Nguyên nhân: Bộ phận chuyển động bị kẹt, bẩn.
• Giải pháp: Bôi trơn, làm sạch bộ phận chuyển động, kiểm tra và thay thế bộ phận hỏng.

Van không đóng hoàn toàn

• Nguyên nhân: trục van bị lệch
• Giải pháp: có thể tháo van và sử dụng cờ lê để điều chỉnh lại góc đóng của van cho khít lại.

Van không điều khiển được

• Nguyên nhân: Hỏng cơ cấu điều khiển, van bị kẹt.
• Giải pháp: Kiểm tra và thay thế cơ cấu điều khiển, làm sạch van, kiểm tra và sửa chữa.

Bằng cách xác định chính xác nguyên nhân và áp dụng các biện pháp khắc phục kịp thời, bạn có thể giữ cho van bướm inox hoạt động ổn định và hiệu quả.

Mua van công nghiệp chính hãng tại HT Việt Nam

Trên đây là những thông tin cơ bản về van bướm inox điều khiển khí nén, từ cấu tạo, nguyên lý hoạt động, ưu điểm, phân loại, tiêu chuẩn chế tạo, ứng dụng, cách lựa chọn, bảo dưỡng đến các vấn đề thường gặp khi sử dụng. Việc hiểu rõ về van bướm inox sẽ giúp bạn chọn lựa và sử dụng thiết bị hiệu quả trong hệ thống công nghiệp của mình.

Để đảm bảo chất lượng và uy tín, việc mua van bướm inox điều khiển khí nén chính hãng là điều quan trọng. HT Việt Nam là địa chỉ tin cậy cung cấp các sản phẩm van công nghiệp chất lượng, đa dạng về mẫu mã, kích thước và tính năng. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, chúng tôi cam kết mang đến cho khách hàng những sản phẩm và dịch vụ tốt nhất.

Nếu bạn đang tìm kiếm van bướm inox điều khiển khí nén chất lượng, hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ tốt nhất.
