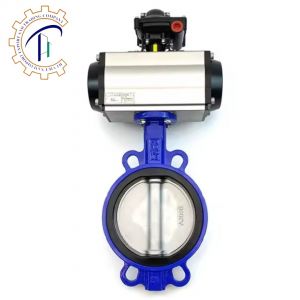

Giới thiệu về van bướm khí nén Đài Loan

van bướm khí nén là một loại van bướm  điều khiển dòng chảy bằng khí nén, thường được sử dụng trong các hệ thống khí nén công nghiệp. Nó đóng vai trò quan trọng trong việc điều chỉnh, kiểm soát và phân phối không khí nén đến các thiết bị và máy móc.

Van bướm khí nén Đài Loan được sản xuất trên dây truyền công nghệ hiện đại với cấu tạo đơn giản, thiết kế gọn nhẹ và dễ dàng lắp đặt, vận hành. Chúng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như chế tạo máy, hóa chất, thực phẩm,...

Hiện nay, Công ty TNHH TM&XNK HT Việt Nam đang là đơn vị trực tiếp nhập khẩu sản phẩm van bướm điều khiển khí nén từ các thương hiệu nổi tiếng từ Đài Loan như Hatima, Kosaplus, Geko,…

khách hàng có nhu cầu sở hữu sản phẩm van bướm khí nén Đài Loan với chất lượng cao và giá thành cạnh tranh nhất, hãy liên hệ với chúng tôi qua hotline để được tư vấn trực tiếp. HT Việt Nam cam kết hàng chính hãng nhập khẩu, giấy tờ đầy đủ, bảo hành toàn diện cho tất cả sản phẩm.

Cấu tạo của van bướm khí nén

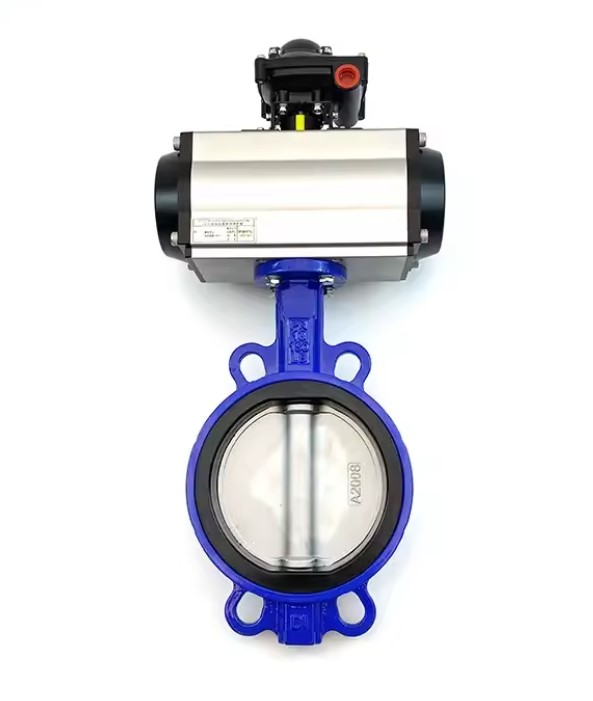

Van bướm khí nén Đài Loan gồm phần van bướm cơ và bộ điều khiển khí nén. hai bộ phận này kết hợp với nhau  tạo thành một thiết bị có khả năng vận hành tự động. ngoài ra, người dùng có thể kết hợp van cùng với các thiết bị khác, giúp tối ưu hoạt động của đường ống.

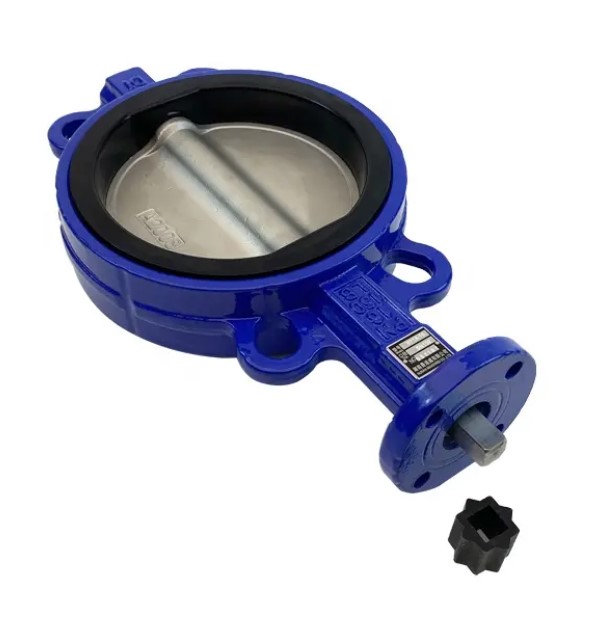

Phần van bướm

♦ Thân van

Thân van là phần vỏ chứa các bộ phận bên trong của van. Thân van được thiết kế phù hợp với đường ống, có nhiệm vụ định hướng và điều chỉnh dòng chảy. Thân van có nhiều kiểu dáng khác nhau như thân van bướm lắp hai mặt bích, van bướm dạng wafer, van bướm dạng lug.

♦ Cánh bướm

Cánh bướm là bộ phận chính trực tiếp điều chỉnh hoạt động của van bướm. Khi cánh bướm quay, nó sẽ điều khiển lưu lượng và áp suất của dòng khí nén chảy qua van. Cánh bướm được thiết kế tối ưu để giảm thiểu sức cản và đảm bảo dòng chảy êm ái.

♦ Trục van

Trục van là bộ phận kết nối cánh bướm với bộ điều khiển. Khi bộ điều khiển tác động, trục van sẽ quay cánh bướm mở hoặc đóng để điều chỉnh lưu lượng dòng khí nén. Trục van là bộ phận thường xuyên chuyển động và chịu mà sát, vì vậy bộ phận này thường được chế tạo từ những vật liệu có độ bền cao và chống mài mòn như inox.

♦ Gioăng làm kín

Gioăng làm kín được lắp đặt ở các khe hở giữa các bộ phận chuyển động và cố định nhằm ngăn ngừa rò rỉ. Loại gioăng thường được sử dụng là gioăng cao su hoặc vật liệu polymer khác.

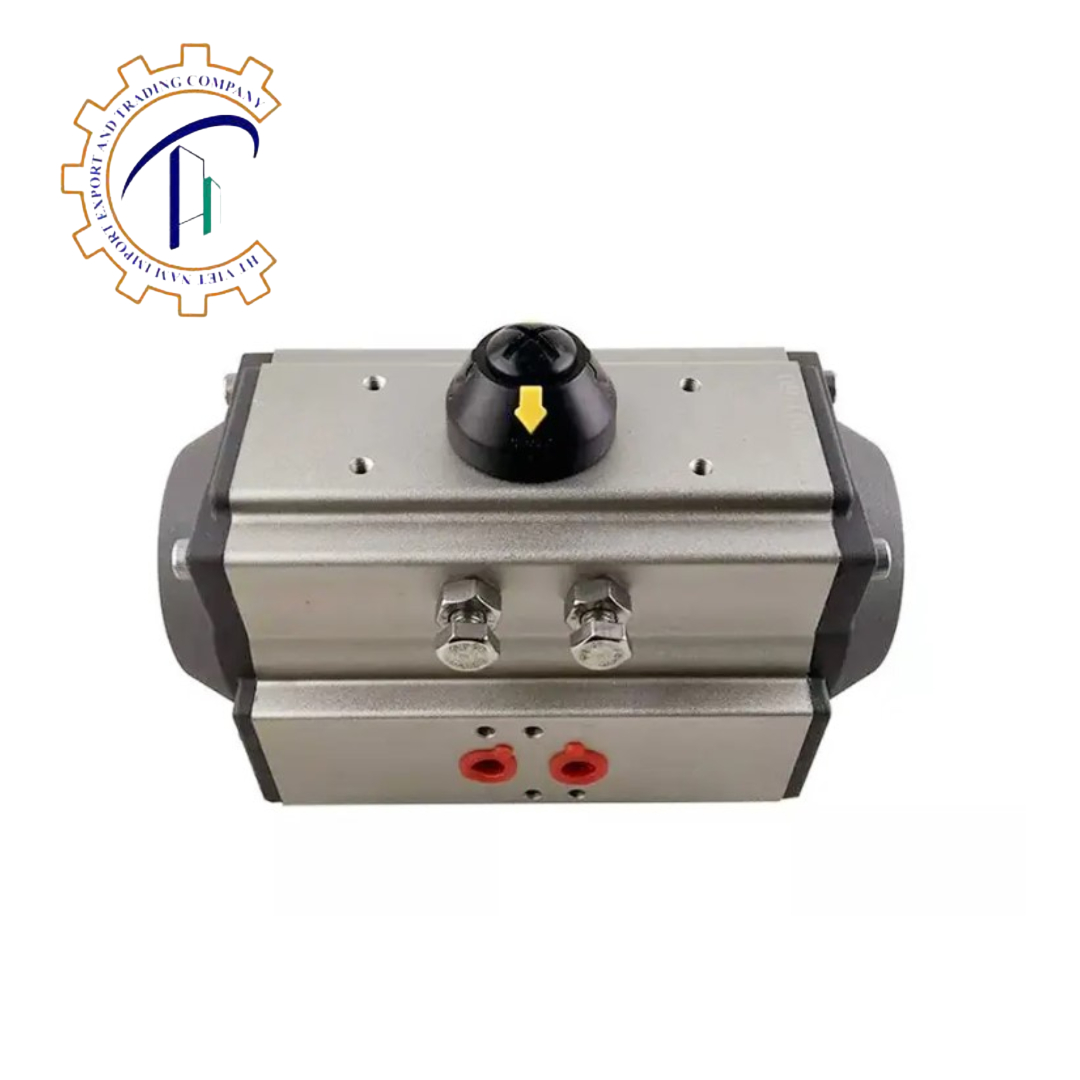

Bộ điều khiển khí nén

Bộ điều khiển khí nén là thiết bị trực tiếp điều khiển hoạt động mở, đóng của van bướm. Có hai loại bộ điều khiển khí nén chính:

♦ Bộ điều khiển khí nén tác động đơn

Bộ điều khiển tác động đơn chỉ có một bộ phận tác động duy nhất, thường là một xi lanh khí nén. Xi lanh này sẽ tác động lên trục van để mở hoặc đóng van bướm. Van bướm khí nén tác động đơn có cơ chế tự phục hồi nhờ vào lò xo gắng hai bên. Tuỳ thuộc vào trạng thái thường đóng hoặc thường mở, Khi không hoạt động, lò xo sẽ đẩy xi lanh về vị trí ban đầu.

♦ Bộ điều khiển khí nén tác động kép

Bộ điều khiển tác động kép có hai phần khoang khí nén tác động. Khí nén đi vào khoang này được điều chỉnh riêng biệt để thực hiện đóng mở van. van bướm khí nén tác động kép có chi phí rẻ hơn van bướm khí nén tác động đơn.

Các phụ kiện đi kèm

Ngoài các bộ phận chính, van bướm khí nén còn có một số phụ kiện đi kèm như:

♦ Van điện từ khí nén

Van điện từ khí nén dùng để điều khiển hoạt động của bộ điều khiển khí nén, kích hoạt xi lanh mở hoặc đóng van bướm.

♦ Bộ điều khiển tuyến tính

Bộ điều khiển tuyến tính giúp điều chỉnh vị trí mở của van bướm một cách chính xác, linh hoạt. Van bướm khí nén lắp bộ điều khiển tuyến tính có thể tự do điẻu chỉnh góc mở của cánh van tuỳ thuộc vào nhu cầu của người dùng.

♦ Tiêu âm

Tiêu âm giảm tiếng ồn phát ra khi không khí xả ra ngoài từ bộ điều khiển khí nén.

♦ Bộ lọc khí nén

Bộ lọc khí nén lọc các tạp chất, bụi bẩn trong không khí nén trước khi đi vào van bướm, giúp kéo dài tuổi thọ của van.

♦ Công tắc hành trình

Công tắc hành trình báo hiệu vị trí mở hoặc đóng của van bướm. Giúp người dùng nắm bắt được trạng thái hoạt động của van, từ đó có thể đưa ra các biện pháp xử lí phù hợp.

Nguyên lý hoạt động của van bướm khí nén Đài Loan

Van bướm khí nén Đài Loan hoạt động dựa trên nguyên lý điều khiển dòng chảy thông qua sự mở, đóng của cánh bướm. Khi bộ điều khiển khí nén tác động lên trục van, nó sẽ quay cánh bướm để điều chỉnh lưu lượng và áp suất khí nén qua van.

Khi người dùng điều khiển van, bộ cấp khí nén sẽ cung cấp dòng khí có áp lực cao. dòng khí này được dẫn vào đầu khí qua dây dẫn. tuỳ vào từng dòng van tác động đơn hoặc van tác động kép, mà van điều chỉnh dòng khí theo các cách khác nhau.

Đối với van bướm khí nén tác động đơn: thường có một cửa vào, một cửa xả và một ống xả khí. khi dòng khí nén bị ngắt, chúng sẽ được xả qua ống xả, đồng thời lò xo sẽ đẩy xi lanh về vị trí cũ.

Đối với van bướm khí nén tác động kép: dong van này không có lò xo hồi chuyển như van khí nén tác động kép, vì vậy dòng khí nén có vai trò chủ chốt trong việc đóng mở. tuỳ thuộc vào người điều khiển, khí nén được đưa vào từng khoang riêng biệt để đóng mở van.

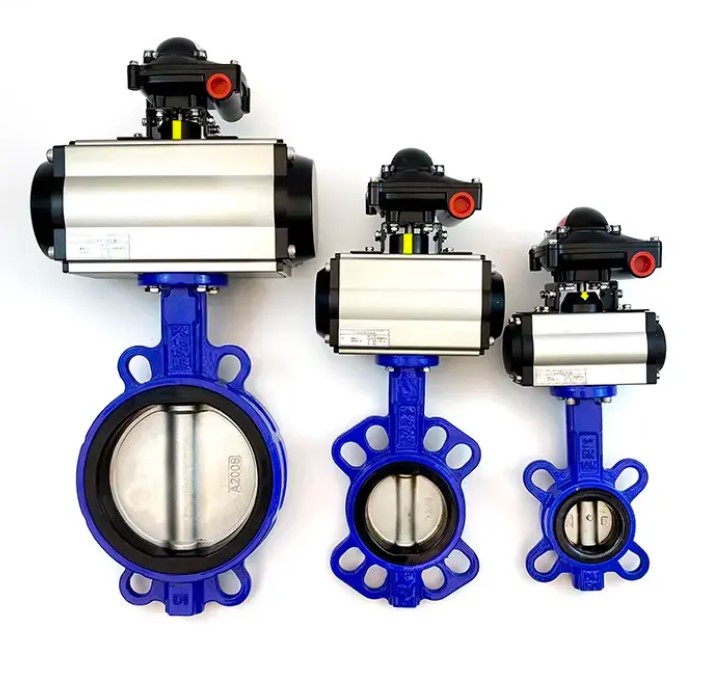

Các loại van bướm khí nén Đài Loan

Có nhiều loại van bướm khí nén khác nhau dựa trên các tiêu chí như vật liệu chế tạo, cơ cấu điều khiển, kích thước và ứng dụng:

Van bướm gang điều khiển khí nén

Van bướm gang là loại van bướm có thân bằng gang, thường được sử dụng trong các ứng dụng công nghiệp có yêu cầu độ bền và khả năng chịu tải cao.

Van bướm gang là một trong những dòng van bướm được sử dụng nhiều nhất trong các hệ thống công nghiệp hiện nay. điểm nổi bật của dòng van này là giá thành rẻ cùng khả năng hoạt động trong nhiều môi trường khác nhau.

Van bướm inox điều khiển khí nén

Van bướm inox được chế tạo từ thép không gỉ, thích hợp cho các ứng dụng yêu cầu khả năng chống ăn mòn, chịu nhiệt và độ bền cao. Van bướm inox mang lại cho đường ống khả năng chịu nhiệt, chống ăn mòn hoá học và chống rỉ sét. Các ứng dụng phổ biến nhất của van bướm inox là vận chuyển hoá chất, nước nóng, thực phẩm, đồ uống,…

Van bướm nhựa điều khiển khí nén

Van bướm nhựa có thiết kế nhẹ, giá thành thấp, phù hợp cho các ứng dụng không yêu cầu độ bền cơ học quá cao. Tuy nhiên dòng van này vẫn là lựa chọn của nhiều hệ thống vận chuyển hoá chất nhờ khả năng chống ăn mòn ngay cả với các hoá chấy mạnh.

Van bướm vi sinh điều khiến khí nén

Van bướm vi sinh được sử dụng trong các hệ thống sạch, tiệt trùng, thích hợp cho ngành công nghiệp thực phẩm, dược phẩm. Về cơ bản, van bướm vi sinh khí nén được chế tạo từ inox 304, inox 316 do đó nó sở hữu độ bền tương đương cùng khả năng chống bám bẩn, hạn chế phát sinh vi khuẩn gây ô nhiễm.

Van bướm điều khiển khí nén tuyến tính

Van bướm tuyến tính cho phép điều chỉnh lưu lượng khí nén một cách chính xác và ổn định thông qua việc điều khiển vị trí mở của cánh bướm. Van bướm khí nén tuyến tính được lắp thêm bộ điều khiển tuyến tính do đó giá thành của nó cũng nhỉnh hơn so với van bướm khí nén thông thường.

Van bướm điều khiển khí nén on/off

Van bướm on/off chỉ có hai trạng thái là hoàn toàn mở hoặc hoàn toàn đóng, thích hợp cho các ứng dụng đơn giản yêu cầu mở/đóng nhanh.

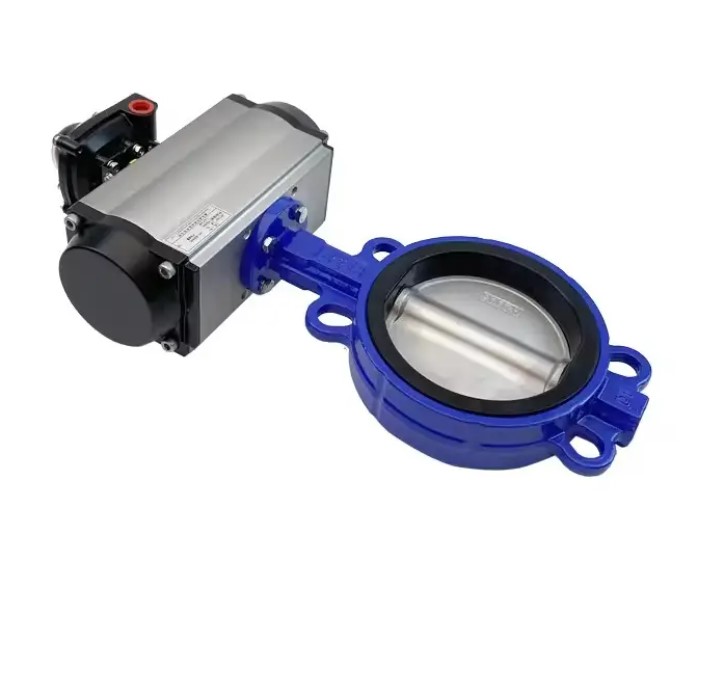

Van bướm điều khiển khí nén wafer

Van bướm wafer có kích thước nhỏ gọn, lắp đặt đơn giản bằng cách kẹp trực tiếp vào ống, phù hợp cho các ứng dụng có không gian lắp đặt hạn chế. Nhờ giá thành rẻ cùng khả năng lắp đặt linh hoạt, van bướm khí nén dạng wafer được lắp đặt rộng rãi trong nhiều công trình.

Van bướm điều khiển khí nén lắp bích

Van bướm lắp bích được lắp đặt bằng cách bắt bu lông vào các mặt bích, thích hợp cho các hệ thống đường ống lớn cần độ kín khít cao. Van bướm mặt bích giúp đường ống đảm bảo khả năng chịu áp nhưng vẫn có tính cơ động cao.

Ưu điểm và nhược điểm của van bướm khí nén Đài Loan

Ưu điểm của van bướm khí nén Đài Loan

• Thiết kế đơn giản, gọn nhẹ, dễ lắp đặt và vận hành.
• Điều khiển dòng chảy khí nén một cách chính xác, linh hoạt.
• Khả năng chịu tải, chịu nhiệt và chống ăn mòn tốt tùy theo vật liệu chế tạo.
• Độ kín khít cao, hạn chế rò rỉ khí nén.
• Chi phí vận hành và bảo trì thấp.
• Tuổi thọ cao, hoạt động ổn định và tin cậy.
• Vận hành nhanh hơn các phương pháp vận hành khác như van bướm điện hay van bướm tay quay.

Nhược điểm của van bướm khí nén

• Van bướm khí nén yêu cầu lắp đặt cùng bộ cấp khí nén, dây dẫn, cùng các phụ kiện khác. do đó chi phí có thể tăng cao.
• Hoạt động gây ra tiếng ồn. người dùng có thể khắc phục tình trạng này bằng cách lắp thêm tiêu âm
• Hoạt động quá nhanh khiến cánh van chịu ma sát lớn và có thể gây mài mòn, rò rỉ trong thời gian dài.

Ứng dụng của van bướm khí nén Đài Loan

Van bướm khí nén được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Công nghiệp chế tạo máy móc, thiết bị
• Công nghiệp hóa chất, dược phẩm
• Ngành thực phẩm và đồ uống
• Ngành dệt may và da giày
• Ngành xây dựng
• Ngành năng lượng và dầu khí
• Hệ thống HVAC (sưởi, thông gió và điều hòa không khí)
• Hệ thống khí nén trong các nhà máy chế tạo thiết bị điện tử.

Lưu ý khi sử dụng van bướm khí nén

• Kiểm tra kỹ các thông số kỹ thuật của van như kích thước, vật liệu, áp suất, nhiệt độ làm việc để lựa chọn phù hợp với ứng dụng.
• Lắp đặt van đúng hướng dòng chảy, đảm bảo dễ tiếp cận và vận hành.
• Định kỳ bảo dưỡng, kiểm tra tình trạng van, thay thế các bộ phận hư hỏng.
• Sử dụng phụ kiện như bộ lọc, tiêu âm để tăng tuổi thọ và hiệu suất hoạt động của van.
• Tuân thủ các hướng dẫn an toàn khi vận hành và bảo dưỡng van bướm.

Cách bảo dưỡng van bướm khí nén

• Kiểm tra định kỳ tình trạng các bộ phận như cánh bướm, trục van, gioăng làm kín và các chi tiết khác.
• Thay thế các bộ phận bị hư hỏng, mòn hoặc rò rỉ.
• Làm sạch và bôi trơn các bộ phận chuyển động.
• Kiểm tra và điều chỉnh lại lực xiết của bu lông nếu cần.
• Kiểm tra hoạt động mở/đóng của van, điều chỉnh nếu cần.
• Kiểm tra và thay thế gioăng làm kín định kỳ.
• Vệ sinh sạch sẽ van bướm và khu vực lắp đặt.
• Lưu trữ và bảo quản van bướm đúng cách khi không sử dụng.

Những thương hiệu van bướm khí nén nổi tiếng tại Đài Loan

Van bướm khí nén Samwoo

Samwoo là nhà sản xuất van bướm khí nén hàng đầu tại Đài Loan, sản phẩm của họ được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Van bướm khí nén ehako

ehako là thương hiệu van bướm khí nén chất lượng cao, được ưa chuộng nhờ độ bền, độ chính xác và độ tin cậy cao.

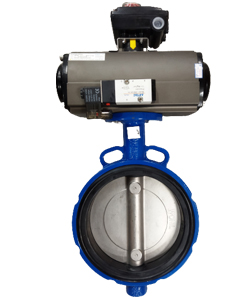

Van bướm khí nén kosaplus

kosaplus là nhà sản xuất van bướm khí nén với nhiều dòng sản phẩm đa dạng, phù hợp cho các ứng dụng khác nhau.

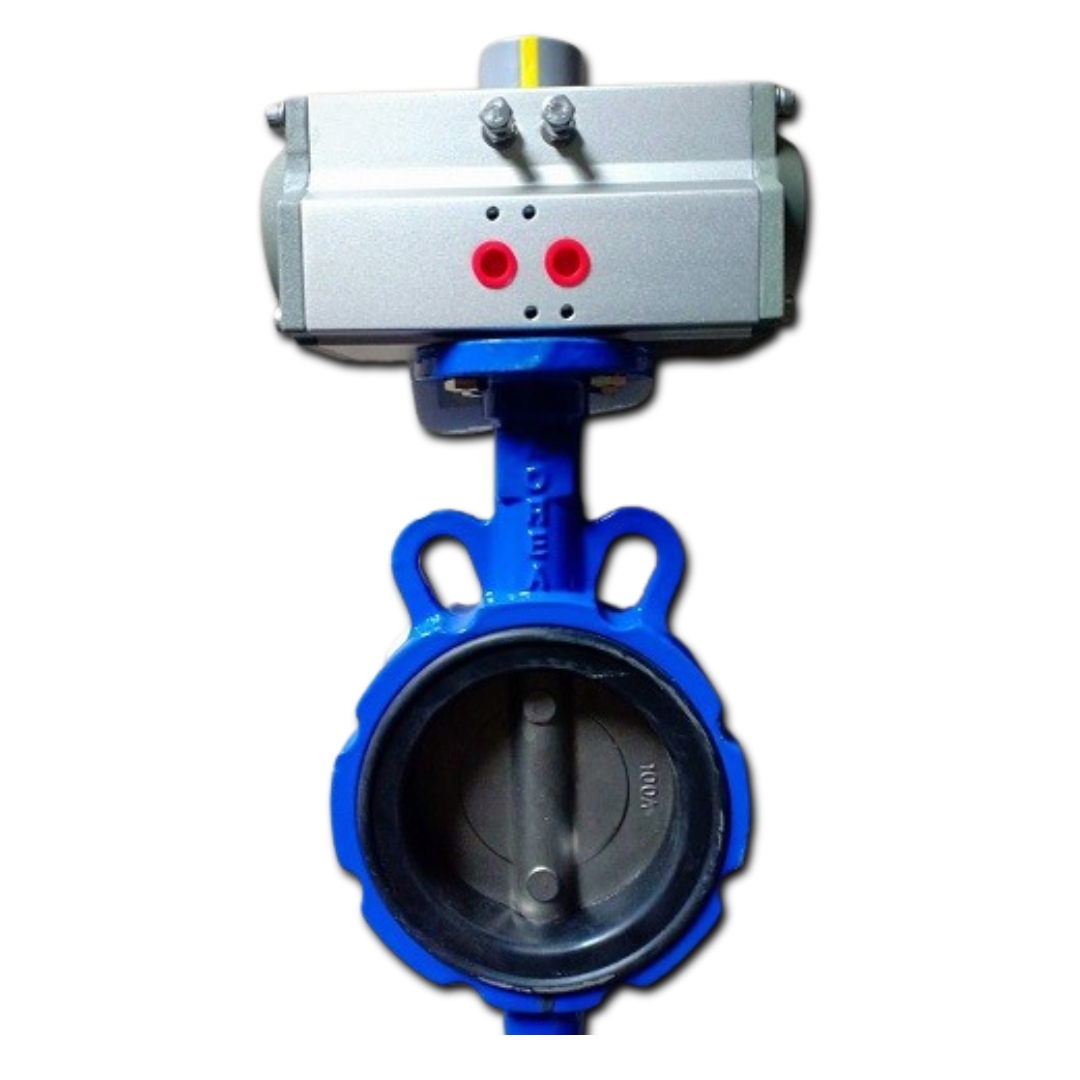

Van bướm khí nén hatima

Hatima là thương hiệu van bướm khí nén có thiết kế hiện đại, tích hợp nhiều tính năng thông minh.

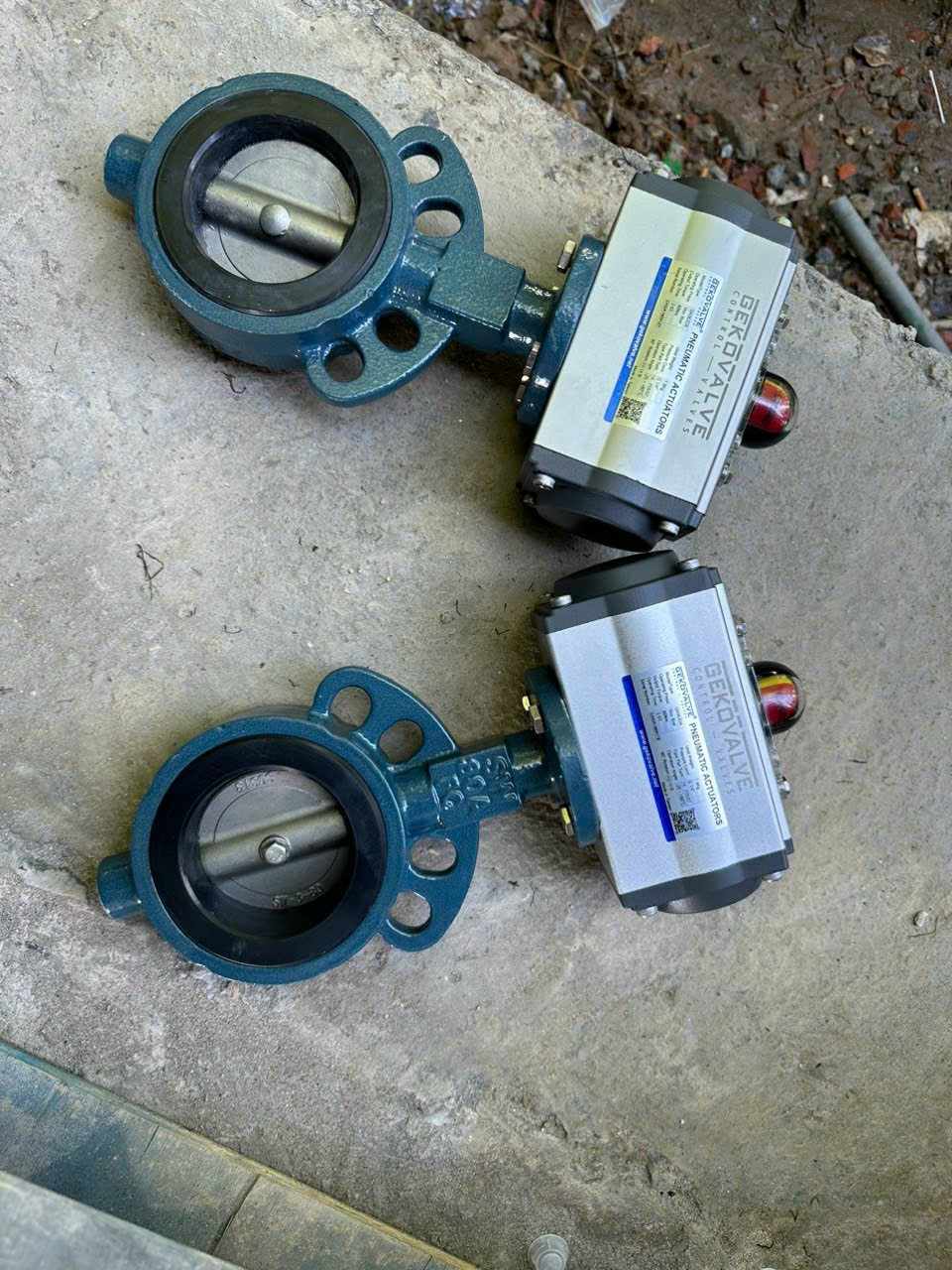

Van bướm khí nén geko

geko là một trong những thương hiệu van bướm khí nén được tin dùng bởi tính đơn giản, dễ sử dụng và giá thành phải chăng.

HT Việt Nam – Tổng kho van công nghiệp chính hãng

Trên đây là những thông tin chi tiết về van bướm khí nén Đài Loan. Bài viết được thực hiện bởi chuyên viên tới từ HT VIệt Nam. Hãy cân nhắc kỹ lưỡng trước khi chọn lựa sản phẩm phù hợp cho nhu cầu của mình.

HT Việt Nam là địa chỉ tin cậy cung cấp van bướm khí nén chất lượng cao, đa dạng về mẫu mã và xuất xứ, cam kết hàng chính hãng, uy tín trên thị trường. Liên hệ ngay với chúng tôi qua hotline để được tư vấn miễn phí và sở hữu nhiều ưu đãi.
