Van cánh bướm điều khiển khí nén

Tóm tắt nội dung: Bài viết này sẽ đi sâu vào tìm hiểu về van cánh bướm điều khiển khí nén, bao gồm nguyên lý hoạt động, ưu điểm, phân loại, cách chọn lựa, lắp đặt, bảo trì, và các ứng dụng trong thực tế. Bên cạnh đó, bài viết cũng sẽ giúp khách hàng trang bị đủ kiến thức để lựa chọn được dòng van phù hợp với hệ thống của mình.

Với khả năng điều chỉnh và kiểm soát lưu lượng, áp suất, và dòng chảy của khí nén, van cánh bướm đóng vai trò then chốt trong nhiều ứng dụng công nghiệp. Quý khách có nhu cầu sử dụng van cánh bướm khí nén và các thiết bị công nghiệp chất lượng cao khác, vui lòng liên hệ với HT Việt Nam qua hotline để được tư vấn trực tiếp.

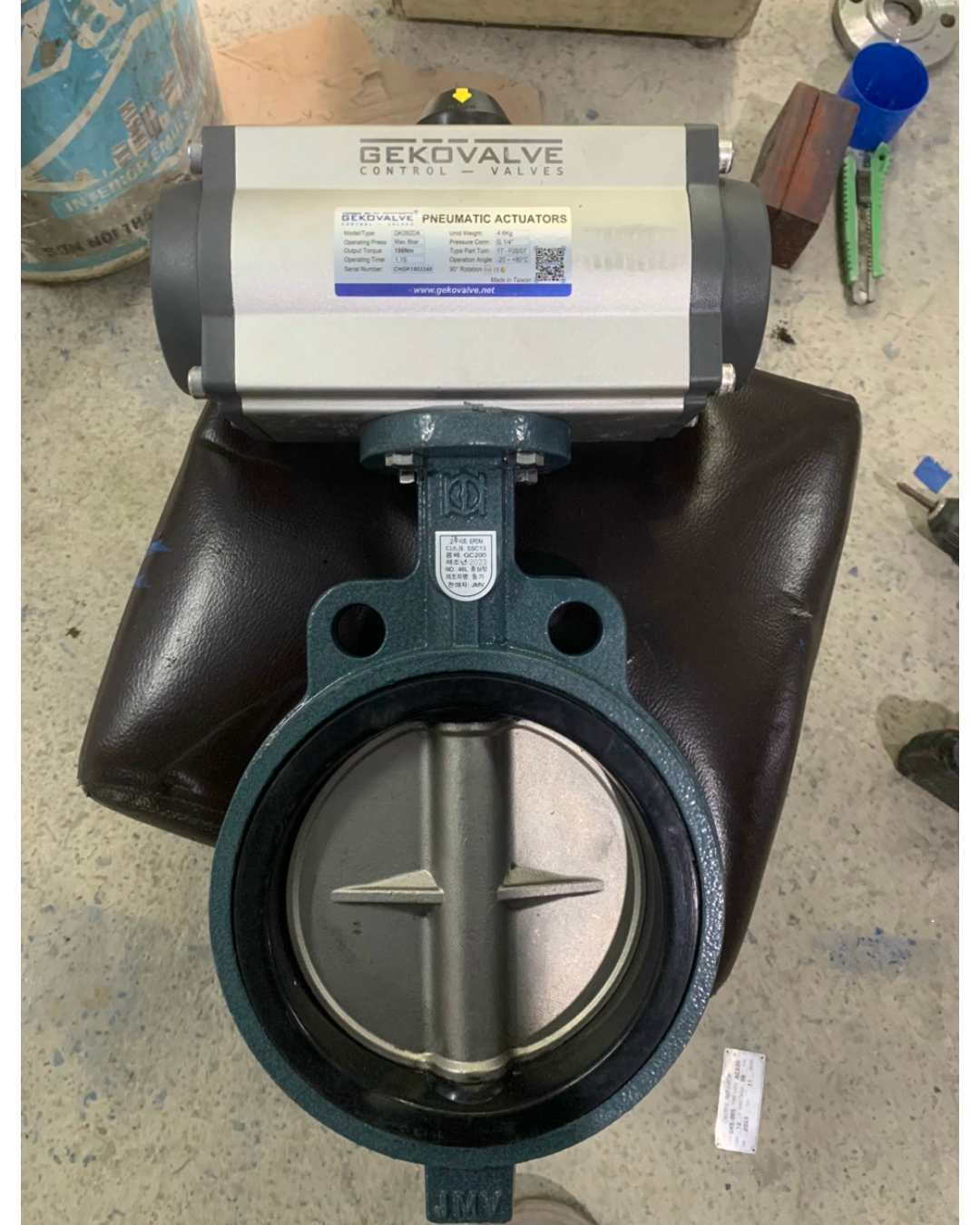

Van cánh bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén là một thiết bị được lắp vào đường ống với chức năng đóng mở và điều tiết dòng chảy trong hệ thống. điểm nổi bật của dòng van này là khả năng hoạt động rất nhanh.

Pneumatic control butterfly valve có thể thực hiện một chu kì hoạt động của mình chỉ từ 1-2 giây. Khả năng này nhanh hơn rất nhiều khi sử dụng van cánh bướm điều khiển điện hay van cánh bướm tay quay.

Van cánh bướm điều khiển khí nén hoạt động chủ yếu ở chế độ ON/OFF. Bên cạnh đó, dòng van này cũng có thể đóng vai trò như một thiết bị điều tiết khi nó có thể hoạt động tuyến tính.

Van cánh bướm điều khiển khí nén là thiết bị được sử dụng rộng rãi trong nhiều hệ thống công nghiệp lớn và nhỏ như nhà máy sản xuất, công trình khai thác, xây dựng hay các nhà máy chế tạo thiết bị điện tử, ô tô,…

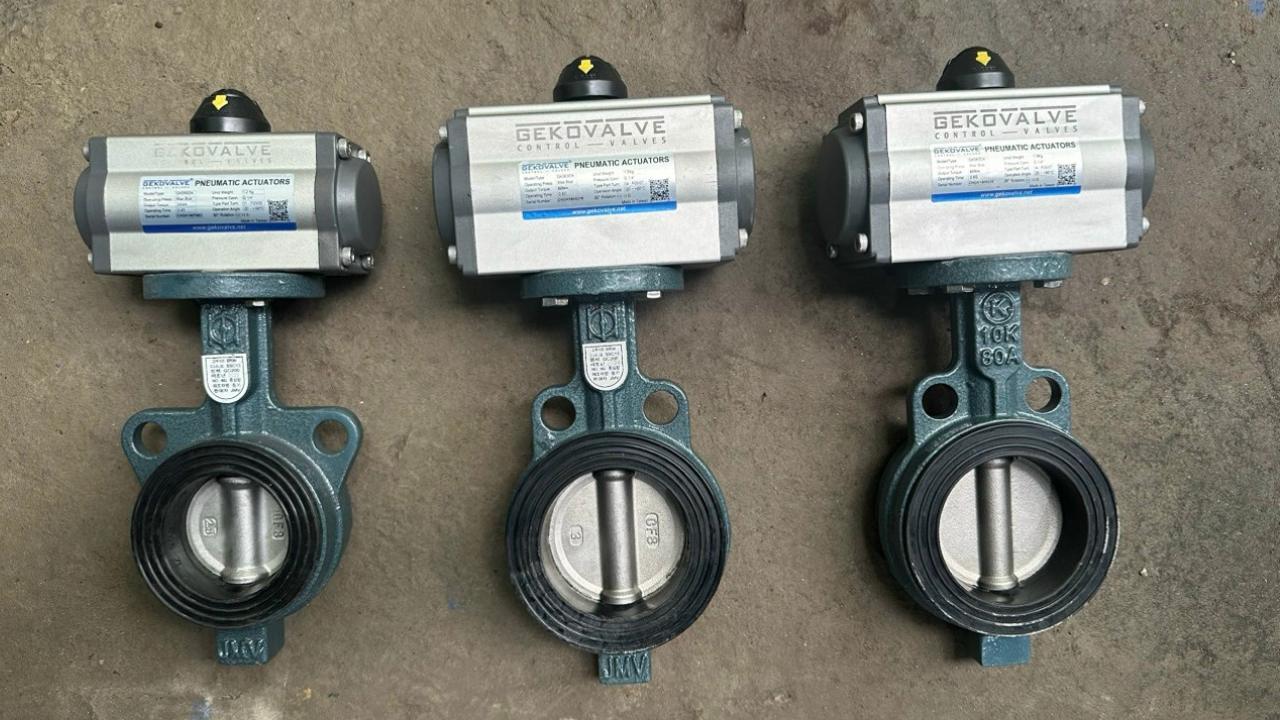

Cấu tạo và Nguyên lý hoạt động của van cánh bướm điều khiển khí nén

Van bướm là một thiết bị điều khiển dòng chảy của khí nén bằng cách sử dụng một tấm bướm quay xung quanh một trục. Khi tấm bướm mở, nó cho phép dòng chảy đi qua một cách tự do, trong khi khi tấm bướm đóng lại, nó sẽ cản trở và kiểm soát dòng chảy.

Cấu tạo của van cánh bướm điều khiển khí nén

Một van cánh bướm điều khiển khí nén cơ bản bao gồm các bộ phận sau:
phần van bướm:

• Thân van: Thân van là phần chính của van, được làm bằng kim loại hoặc plastic, tùy thuộc vào ứng dụng. Thân van có nhiệm vụ chứa đựng và định hướng dòng khí nén.
• Tấm bướm: Tấm bướm là bộ phận chính điều khiển dòng chảy. Nó quay xung quanh một trục nằm trong thân van để mở và đóng dòng khí.
• Trục quay: Trục quay là bộ phận kết nối tấm bướm với cơ cấu điều khiển bên ngoài, cho phép tấm bướm xoay mở và đóng.

Bộ điều khiển khí nén

Bộ điều khiển khí nén hay bộ truyền động khí nén có cấu trúc giống như một xi lanh. khi khởi động, khí nén được cấp vào bên trong xi lanh và đẩy trục bánh răng chuyển động.

Bộ truyền động khí nén được chế tạo từ chất liệu hợp kim nhôm cao cấp, có thể chống lại được các xâm phạm từ môi trường bên người như axit, nước, hay thời tiết nắng mưa,… giúp thiết bị có thể hoạt động trong đa dạng môi trường.

Trên thị trường hiện nay, bộ điều khiển khí nén được cung cấp với hai dạng hoạt động là:

• Van khí nén tác động đơn: bộ khí nén tác động đơn được trang bị cơ cấu lò xo hồi chuyển ở hai bên. Dòng khí đi vào xi lanh làm cánh van chuyển động. khi ngắt dòng khí, động lực từ lò xo sẽ di chuyển cánh van về vị trí ban đầu.
• Van khí nén tác động kép: là dạng khí nén có thể điều chỉnh dòng khí đi vào các khoang riêng biệt. môi khoang này chịu trách nhiệm đóng và mở van riêng biệt.

Các phụ kiện đi kèm khác

• Bộ điều khiển tuyến tính: là một thiết bị thông minh cho phép người dùng có thể điều chỉnh được góc mở của cánh van, qua đó phục vụ nhu cầu điều tiết dòng chảy. bộ điều khiển tuyến tính có thể kết nối và truyền tín hiệu từ xa thông qua dải tần 4-20mA.
• Van điện từ khí nén: là thiết bị được sử dụng để điều chỉnh hướng đi của dòng khí nén vào đầu khí. van điện từ khí nén là thiết bị ảnh hưởng trực tiếp tới hoạt động điều khiển của van.
• Tiêu âm: có tác dụng giảm tiếng ồn khi hoạt động của van khí nén
• Bộ lọc khí nén: đảm bảo chất lượng không khí. bộ lọc khí nén có thể lọc các tạp chất, hơi nước, đảm bảo tuổi thọ cho thiết bị khí nén.

Nguyên lý hoạt động

Van bướm khí nén hoạt động hoàn toàn dựa vào áp lực từ dòng khí. khi khởi động, bộ cấp khí nén sẽ cung cấp dòng khí áp lực cao. dòng khí này được cung cấp vào khoang xi lanh, tạo thành áp lực đẩy trục bánh răng và cánh van xoay theo trục.

Cơ cấu cánh van xoay theo góc 90 độ này giúp van có khả năng hoạt động linh hoạt và nhanh hơn các dòng van cổng hay van cầu. van bướm bướm khí nén thường được ứng dụng trong các hoạt động công nghiệp yêu cầu độ chính xác cao.

Tuy nhiên khi sử dụng, người dùng cần thường xuyên kiểm tra và có biện pháp thay thế. Bởi mat sát tạo ra khi cánh van chuyển động là khá lớn, theo thời gian chúng có thể bị mài mòn và rò rỉ lưu chất.

Ưu điểm của van cánh bướm điều khiển khí nén

So với các loại van khác, van bướm cánh điều khiển khí nén có nhiều ưu điểm nổi bật:

• Van bướm có cấu tạo đơn giản với ít bộ phận, dễ lắp đặt, bảo trì và sửa chữa. Điều này giúp giảm chi phí vận hành và nâng cao độ tin cậy.
• Với việc điều chỉnh góc mở của tấm bướm, van bướm có thể kiểm soát lưu lượng, áp suất và dòng chảy của khí nén một cách linh hoạt và chính xác.
• So với các loại van khác, van bướm thường có kích thước nhỏ gọn hơn, giúp dễ dàng tích hợp vào các hệ thống ống dẫn chật hẹp.
• Khi mở hoàn toàn, van bướm cho phép dòng khí nén chảy gần như không bị cản trở, đạt tỷ lệ thông lượng cao.
• Các van bướm được thiết kế để có thể chịu được áp suất cao, phù hợp với nhiều ứng dụng công nghiệp.
• Với cấu tạo đơn giản và ít bộ phận, van bướm có chi phí vận hành và bảo trì thấp hơn so với các loại van khác.
• Nhờ cấu tạo đơn giản và chất lượng vật liệu tốt, van bướm có tuổi thọ cao, giảm chi phí thay thế trong quá trình sử dụng.

Các mẫu van cánh bướm khí nén đang được HT Việt Nam cung cấp

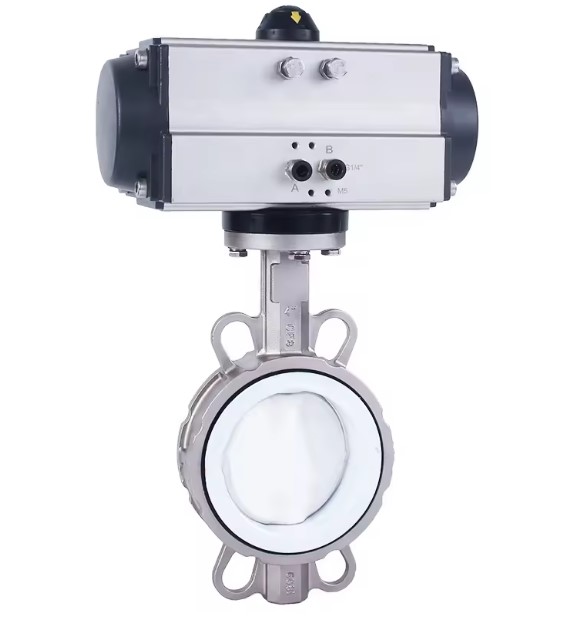

van bướm điều khiển khí nén inox

van bướm điều khiển khí nén vi sinh

van bướm điều khiển khí nén gang

van bướm điều khiển khí nén nhựa

van bướm điều khiển khí nén tuyến tính

van bướm điều khiển khí nén ON/OFF

van bướm điều khiển khí nén hai mặt bích

van bướm điều khiển khí nén wafer

van bướm điều khiển khí nén lug

Cách chọn van bướm điều khiển khí nén phù hợp

Khi lựa chọn van bướm điều khiển khí nén phù hợp, cần xem xét các yếu tố sau:

• Chọn kích thước van phù hợp với kích thước đường ống, đảm bảo đủ lưu lượng khí nén cho ứng dụng.
• Xác định áp suất làm việc của hệ thống để chọn van bướm có thể chịu được áp suất này.
• Lựa chọn vật liệu phù hợp với môi trường làm việc, độ ăn mòn, nhiệt độ, v.v.
• Chọn cơ cấu điều khiển (bằng tay, khí nén, thủy lực, điện) phù hợp với yêu cầu ứng dụng.
• Chọn kiểu lắp đặt (ren, bích, đồng tâm) phù hợp với thiết kế đường ống.
• Chọn van đáp ứng các tiêu chuẩn, chứng nhận an toàn và chất lượng.
• Lựa chọn các nhà sản xuất uy tín, có uy tín và kinh nghiệm trong sản xuất van bướm.

Ngoài ra, khách hàng có thể gọi đến hotline của HT Việt Nam để được tư vấn và hỗ trợ miễn phí. Chúng tôi sở hữu đội ngũ nhân viên được đào tạo bài bản, có nhiều năm kinh nghiệm trong ngành, mang lại cho khách hàng dịch vụ và tư vấn tận tâm nhất.

Lắp đặt và bảo trì van bướm điều khiển khí nén

Lắp đặt van bướm

• Kiểm tra trước khi lắp: Kiểm tra kỹ van bướm, đảm bảo các bộ phận hoạt động trơn tru, không bị hỏng.
• Vị trí lắp đặt: Xác định vị trí lắp đặt van, đảm bảo không bị cản trở, dễ tiếp cận cho vận hành và bảo trì.
• Lắp nối van: Thực hiện nối van vào đường ống theo kiểu lắp đặt (ren, bích, đồng tâm) đã chọn, đảm bảo kín khít.
• Kiểm tra vận hành: Vận hành thử van, kiểm tra tính hoạt động của tấm bướm, cơ cấu điều khiển.

Bảo trì van bướm

• Kiểm tra định kỳ: Thực hiện kiểm tra, bảo dưỡng van định kỳ theo khuyến cáo của nhà sản xuất.
• Làm sạch van: Tháo rửa, làm sạch các bộ phận của van, đặc biệt là tấm bướm và trục quay.
• Thay thế linh kiện: Thay thế các linh kiện bị hao mòn, hư hỏng như đệm kín, bi đỡ trục, v.v.
• Bôi trơn: Bôi trơn các bộ phận chuyển động để đảm bảo hoạt động mượt mà.
• Kiểm tra rò rỉ: Kiểm tra và khắc phục các rò rỉ tại các mối nối và khe hở của van.

Việc lắp đặt và bảo trì van bướm đúng cách là rất quan trọng để đảm bảo hoạt động an toàn và hiệu quả của hệ thống.

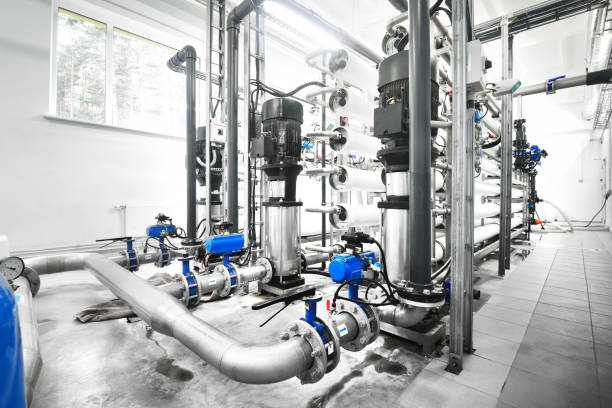

Ứng dụng của van bướm điều khiển khí nén

Van bướm điều khiển khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Trong các nhà máy sản xuất, chế biến thực phẩm, đồ uống, hóa chất, v.v. để điều khiển dòng khí nén cung cấp cho các thiết bị.
• Trong các nhà máy điện, lọc dầu, khai thác dầu khí để điều khiển dòng khí nén cấp cho các thiết bị.
• Trong các nhà máy sản xuất ô tô, máy móc, thiết bị điện tử để điều khiển dòng khí nén vận hành các thiết bị.
• Trong các công trình xây dựng, sửa chữa cơ khí để điều khiển khí nén cấp cho các dụng cụ khí nén.
• Hệ thống lạnh- Trong hệ thống lạnh công nghiệp, van bướm cánh điều khiển khí nén được sử dụng để kiểm soát luồng khí lạnh vào các thiết bị làm lạnh.
• Trong các hệ thống xử lý nước, van bướm cánh điều khiển khí nén được áp dụng để điều chỉnh lưu lượng khí nén trong quá trình xử lý nước.

Bảo dưỡng van bướm điều khiển khí nén

Để đảm bảo van cánh bướm điều khiển khí nén hoạt động hiệu quả và bền bỉ, việc bảo dưỡng định kỳ là rất quan trọng. Dưới đây là một số lưu ý khi bảo dưỡng van bướm:

• Thực hiện kiểm tra định kỳ các bộ phận của van bướm như tấm bướm, trục quay, cơ cấu điều khiển để phát hiện sớm các dấu hiệu hỏng hóc.
• Định kỳ làm sạch van bướm để loại bỏ bất kỳ chất bẩn, cặn bẩn nào có thể ảnh hưởng đến hoạt động của van.
• Bôi trơn các bộ phận chuyển động của van để giảm ma sát, đảm bảo hoạt động êm ái.
• Kiểm tra và khắc phục ngay lập tức các vùng rò rỉ của van để tránh mất khí nén và đảm bảo an toàn cho hệ thống.
• Thay thế các linh kiện hao mòn, lỗi thời để đảm bảo hoạt động ổn định của van bướm.
• Bằng việc thực hiện bảo dưỡng định kỳ và đúng cách, bạn sẽ kéo dài tuổi thọ và hiệu suất hoạt động của van bướm điều khiển khí nén.

Những lưu ý khi sử dụng van bướm

Khi sử dụng van cánh bướm điều khiển khí nén, cần lưu ý một số điều sau để đảm bảo an toàn và hiệu quả:

• Luôn theo dõi áp suất làm việc của hệ thống để tránh vượt quá giới hạn chịu đựng của van bướm.
• Không vặn tay hoặc điều khiển van quá mức, điều này có thể gây hỏng hóc cơ cấu bên trong van.
• Bảo quản van bướm ở nơi khô ráo, thoáng đãng để tránh ẩm ướt và ảnh hưởng đến hoạt động của van.
• Không sử dụng lực mạnh để vận hành van bướm, hãy điều chỉnh một cách nhẹ nhàng và chính xác.
• Thực hiện kiểm tra định kỳ và bảo dưỡng van để phát hiện sớm các vấn đề và khắc phục kịp thời.

Top các nhà sản xuất van bướm điều khiển khí nén hàng đầu

Trên thị trường hiện nay, có nhiều nhà sản xuất van bướm điều khiển khí nén uy tín và chất lượng. Dưới đây là top các nhà sản xuất nổi tiếng:

Van cánh bướm điều khiển khí nén Hàn Quốc

Van bướm điều khiển khí nén Wonil

Van bướm điều khiển khí nén Samwoo

Van bướm điều khiển khí nén Kosaplus

Van bướm điều khiển khí nén Alohan

Van bướm điều khiển khí nén Sypa

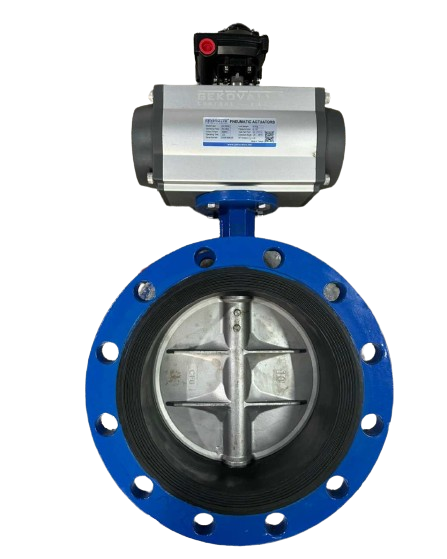

Van cánh bướm điều khiển khí nén Đài Loan

Van bướm điều khiển khí nén Haitima

Van bướm điều khiển khí nén Geko

Van cánh bướm điều khiển khí nén Nhật Bản

Van bướm điều khiển khí nén KITZ

Van bướm điều khiển khí nén Tomoe

Van bướm điều khiển khí nén Hisaka
