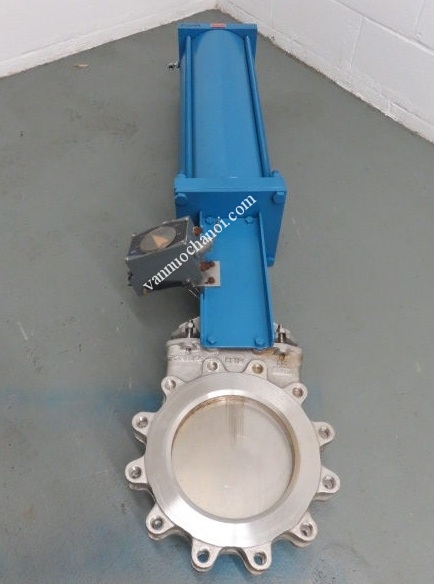

Van cổng dao điều khiển khí nén

Van cổng dao điều khiển khí nén
van-cong-dao-dieu-khien-khi-nen - ảnh nhỏ  1

Van cổng dao điều khiển khí nén

Đánh giá 1 lượt đánh giá

10.000 VND

Van công dao điều khiển khí nén có nguyên lý tương tự như van cổng, thiết kế lưỡi van, cánh van có hình dạng lưỡi cắt, khi đóng van lưỡi cắt đẩy từ trên xuống dưới qua đó cắt đôi toàn bộ dòng lưu chất ở hai bên đường ống.

I: Giới thiệu về van cổng dao điều khiển khí nén

- Van cổng dao điều khiển khí nén hay còn gọi là van xẻng điều khiển khí nén, van đĩa điều khiển khí nén, van dao điều khiển khí nén...

- Van cổng dao điều khiển khí nén có tên tiếng anh là: knife gate valve pneumatic actuator

- Van cổng dao điều khiển khí nén có thiết kế cấu tạo van bao gồm hai phần chính là: Van cổng dao và thiết bị chuyền động khí nén

- Van công dao điều khiển khí nén có nguyên lý tương tự như van cổng, thiết kế lưỡi van, cánh van có hình dạng lưỡi cắt, khi đóng van lưỡi cắt đẩy từ trên xuống dưới qua đó cắt đôi toàn bộ dòng lưu chất ở hai bên đường ống.

- Van cổng dao điều khiển khí nén được thiết kế bằng vật liệu gang, inox... Có các kích thước lớn nhỏ từ dn40, dn50, dn65, dn80, dn100, dn125, dn150, dn200, dn250, dn300, dn350, dn400, dn450, dn500... đến dn1500

- Thông số kỹ thuật của van cổng dao điều khiến khí nén

  • Kích thước van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1500
  • Vật liệu chế tạo: Thép, gang, hoặc inox 304, 316
  • Vật liệu làm kín: Teflon, cao su EPDM
  • Áp lực làm việc của thân van: PN10, PN16, PN25
  • Tiêu chuẩn mặt bích: ANSI, DIN, BS, JIS
  • NHiệt độ làm việc 0 ~ 400 độ C
  • Áp lực khí nén cấp vào: 0 ~ 8 bar
  • Môi trường sử dụng: nước thải, nước sạch, bùn, than, xi măng, chất rắn, dạng hạt, dầu mỡ dày, dầu nặng, véc ni
  • Thời gian bảo hành sản phẩm: 12 tháng
  • Giấy tờ đầy đủ

vandaodieukhienkhinen.5van_dao_inox_dieu_khien_khi_nen4van_dao_inox_dieu_khien_khi_nen5

II: Cấu tạo và nguyên lý hoạt động của van cổng dao điều khiển khí nén

1: Cấu tạo van cổng dao điều khiển khí nén

- Về phần cấu tạo thì van cổng dao điều khiển khí nén gồm hai phần chính là phần: Van cổng dao và bộ chuyền động khí nén.

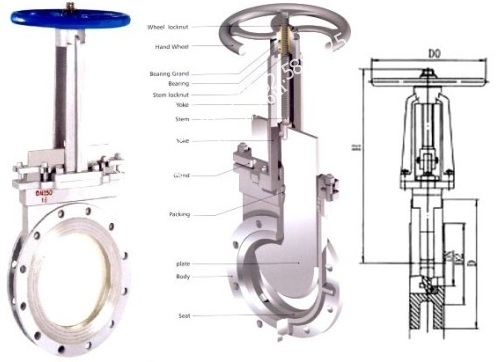

a: Van cổng dao

- Van cổng dao có vật liệu chế tạo là thân bằng thép, gang, hoặc inox cánh bằng inox 304 có thể dùng cho các môi trường bị ăn mòn, chất rắn, dạng hạt. Van được sơn bằng lớp sơn phủ epoxy bền với thời tiết xấu, phức tạp. Có cấu tạo đơn giản bao gồm:

  • Phần điều khiển: Tay quay hoặc bộ chuyền động khí nén. Phần này dùng điều khiển đóng mở van theo ý người sử dụng.
  • Ty van: Phần kết nối với phần điều khiển van
  • Trục van: Toàn bộ trục van kết nối cánh van và phần điều khiển van
  • Thân van: Toàn bộ phần thân của van cổng dao
  • Cánh van: Phần đóng mở van

van_dao_inox_dieu_khien_khi_nen6

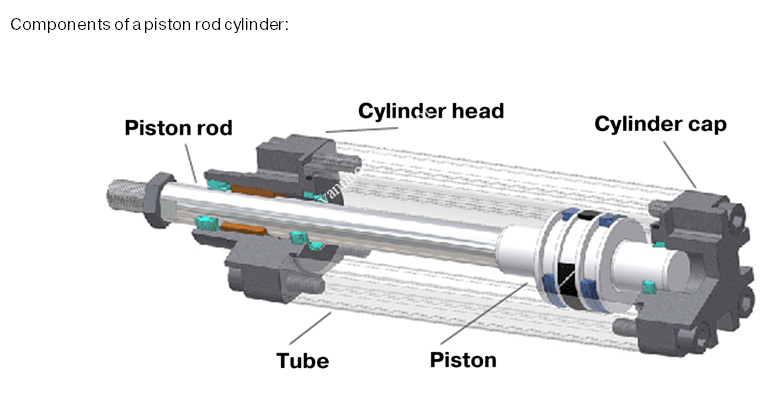

b: Bộ chuyền động khí nén

- Bộ chuyền động khí nén được chế tạo bằng hợp kim nhôm bao gồm các phần:

  • Vỏ bộ điều khiển
  • Thân bộ điều khiển
  • Pittong
  • Trục kết nối
  • Bánh răng

cau_tao_xy_lanh_khi_nenxy_lanh_khi_nen

2: Nguyên lý hoạt động của van cổng dao điều khiển khí nén

- Các bánh răng được kết nối với pittong, dưới tác động của áp lực khí nén các bánh răng chuyển động quay qua đó đẩy pittong chuyển động lên xuống. Pittong được kết nối với cánh van, khi Pittong chuyển động lên xuống thì cánh van cũng chuyển động lên xuống qua đó tạo ra quy trình đóng mở van.

III: Ưu nhược điểm của van cổng dao điều khiển khí nén

1: Ưu điểm van cổng dao điều khiển khí nén

- Có thể sử dụng vào những không gian hẹp bề ngang

- Cơ chế đóng mở tự động bằng áp lực khí nén

- Thiết kế nhỏ gọn, chắc chắn, độ bền cao

- Van cổng dao điều khiển khí nén có đặc tính thiết kế có hiệu quả cao, van cổng dao đã trở thành vô giá khi nói đến các ứng dụng liên quan đến chất lỏng nhớt, bùn và các hệ thống khác...

- Có độ an toàn cao khi sử dụng.

 vandaokhinen1vandaodieukhienkhinen

2: Nhược điểm của van cổng dao điều khiển khí nén

- Không nên sử dụng để điều chỉnh lưu lượng bởi vì bất cứ khi nào chất lỏng bị cưỡng bức đối với một cửa đóng một phần, rung động diễn ra, dần dần làm xói mòn đĩa gioăng làm kín. Do đó, các van cổng dao chỉ nên được sử dụng hoàn toàn đóng hoặc mở.

- Chi phí hơi cao vì là sản phẩm tự động.

IV: Phân loại van cổng dao điều khiển khí nén

1: Van dao inox điều khiển khí nén

- Van dao inox điều khiển khí nén thường được sử dụng trong các môi trường khai thác than, công nghệ thực phẩm, dược phẩm, hóa học, bột giấy, sợi, dệt, y học.

- Thiết kế inox giúp van chịu áp lực, nhiệt độ tốt, chống môi trường ăn mòn và oxy hóa cao, sử dụng cho môi trường hóa chất có độ ăn mòn thấp.

van_dao_inox_dieu_khien_khi_nen4

2: Van dao gang điều khiển khí nén

- Van dao gang điều khiển khí nén có giá thành tương đối rẻ, chất lượng đảm bảo, sử dụng được cho nhiều môi trường sử dụng.

- Van cổng dao được thiết kế ban đầu cho ngành công nghiệp giấy và bột giấy. Bột giấy bị tắc nghẽn sẽ bị kẹt giữa nêm và chỗ ngồi của một van cổng thông thường và ngăn chặn dòng chảy tắt. Van cổng dao được thiết kế đặc biệt với một cạnh sắc nét để cắt xuyên qua bột giấy và bịt kín.

vandaokhinen1

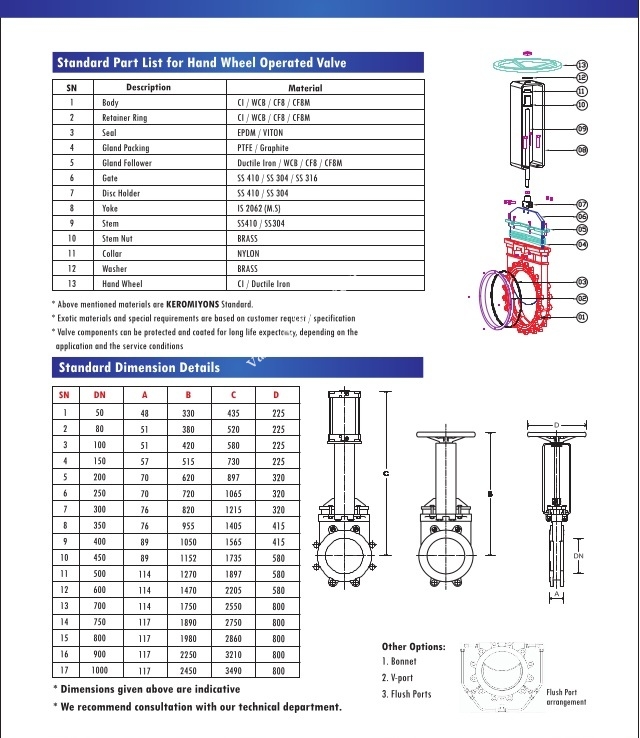

V: Catalogue van cổng dao điều khiển khí nén

 catalogue_van_dao_dieu_khien_khi_nen3
