I. Van y xiên điều khiển khí nén là gì?

Van Y Xiên điều khiển khí nén hay còn gọi là van góc khí nén là dạng van điều khiển khí nén thông qua một bộ truyền động bằng pittong và lực nén của lò xo. Van được thiết kế một góc xiên nhỏ hơn 90 độ để phù hợp với các hệ thống đường ống có áp suất, nhiệt độ cao và tốc độ dòng chảy lớn.

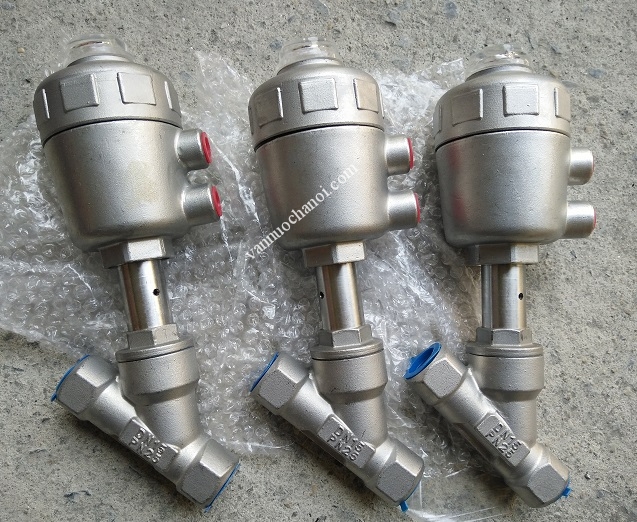

van_xien_y_khi_nen

II. Cấu tạo và nguyên lý hoạt động của van y xiên điều khiển khí nén

1. Cấu tạo

Thân van, ống van là nơi chịu áp lực chính và là nơi gắn kết các bộ phận của van, thân van thường được chế tạo bằng inox.

Đĩa van được chế tạo bằng hợp kim chịu ăn mòn tốt

Lò xo tạo lực nén lên đĩa van giúp van luôn ở trạng thái đóng nếu chưa cung cấp khí cho bộ truyền động, được làm từ hợp kim dẻo, đàn hồi cao.

Gioăng làm kín ngăn cho lưu chất không bị rò rỉ ra ngoài và rò rỉ lên vùng đầu cấp khí nén, được chế tạo bằng vật liệu mềm chịu nhiệt cao như PTFE, v.v....

Pit tông được chế tạo bằng hợp kim chống ăn mòn cao.

Nút thông báo trạng thái đóng mở van được đặt ở đỉnh van

cau_tao_van_y_xien

2. Nguyên lý hoạt động

Van xiên Y khí nén gồm một thiết bị truyền động, khí nén được cung cấp đi vao xilanh tác động lên pistong nối với trục van làm cho đĩa van nâng lên hoặc hạ xuống. Lực nén của lò xo sẽ đưa đĩa van về vị trí ban đầu khi lực khí nén không thắng được lực nén của lò xo.

Van xiên khí nén được vận hành bằng nguồn nuôi khí nén. Van xiên được điều khiển trực tiếp hoặc điều khiển qua một bộ van điện từ chia khí.

III. Thông sô kỹ thuật Van Y Xiên điều khiển khí nén

Thân van: inox 304, 316
Kích cỡ van: DN15 - DN50
Đĩa van: Inox 304,316 đệm teflon
Nhiệt độ làm việc: 180 độ C
Áp lực làm việc: 16bar
Sử dụng khí nén: 0-8bar
Xuất xứ: Đài Loan, Hàn Quốc
Kiểu kết nối: Lắp ren hoặc lắp bích

IV. Ưu điểm của van góc khí nén

Van xiên góc khí nén được sử dụng chủ yếu trong các hệ thống đường ống có áp lực, nhiệt độ cao hoặc trong các hệ thống có độ ô nhiễm và độ nhớt lớn. Van xiên khí nén đóng mở cực nhanh gần như là tức thì. Với thiết kế góc xiên nên van có thể loại bỏ được hiện tượng búa nước trong hệ thống đường ống, van có giá thành rẻ, độ bền cao, điều kheiern linh động.

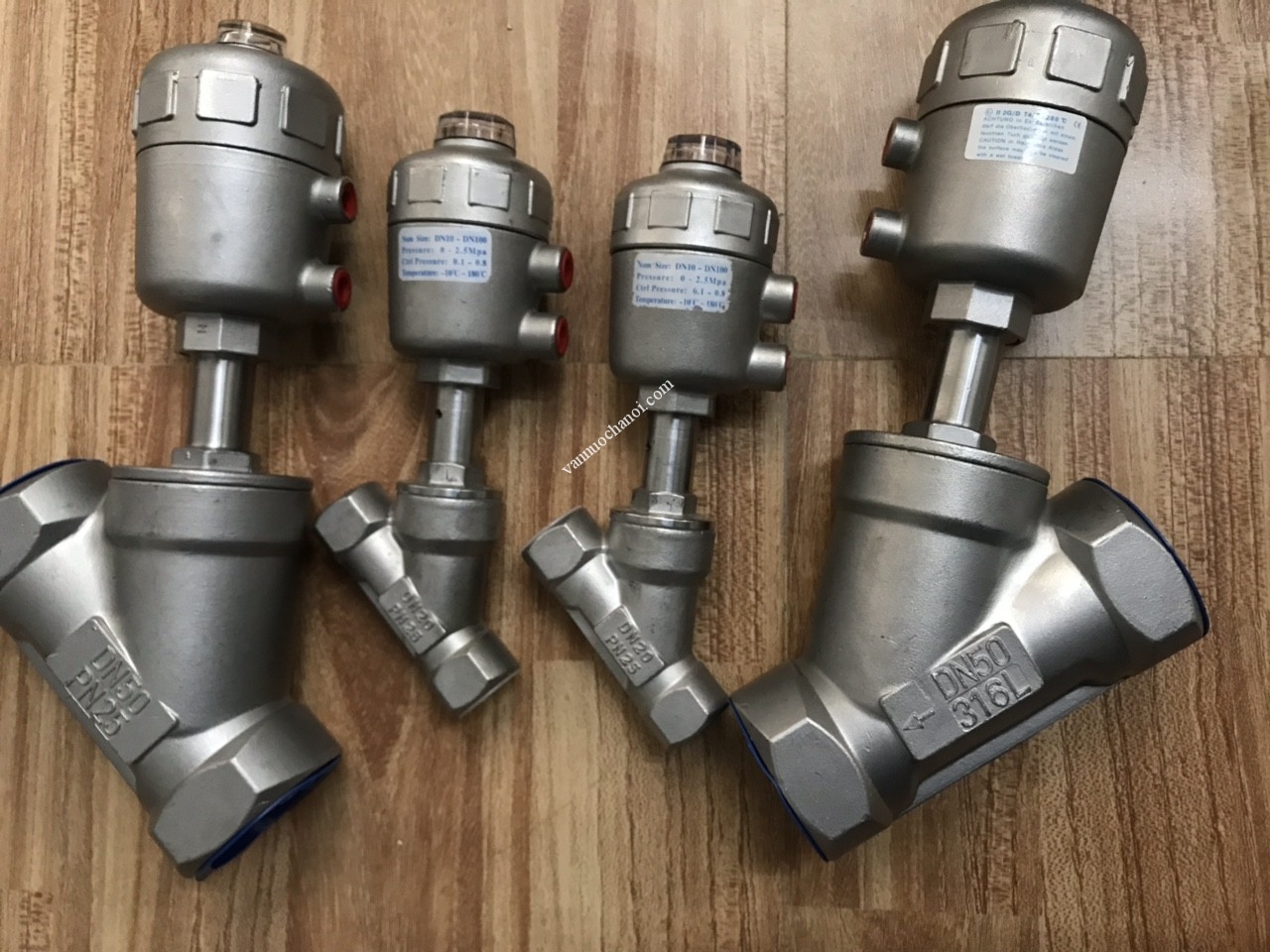

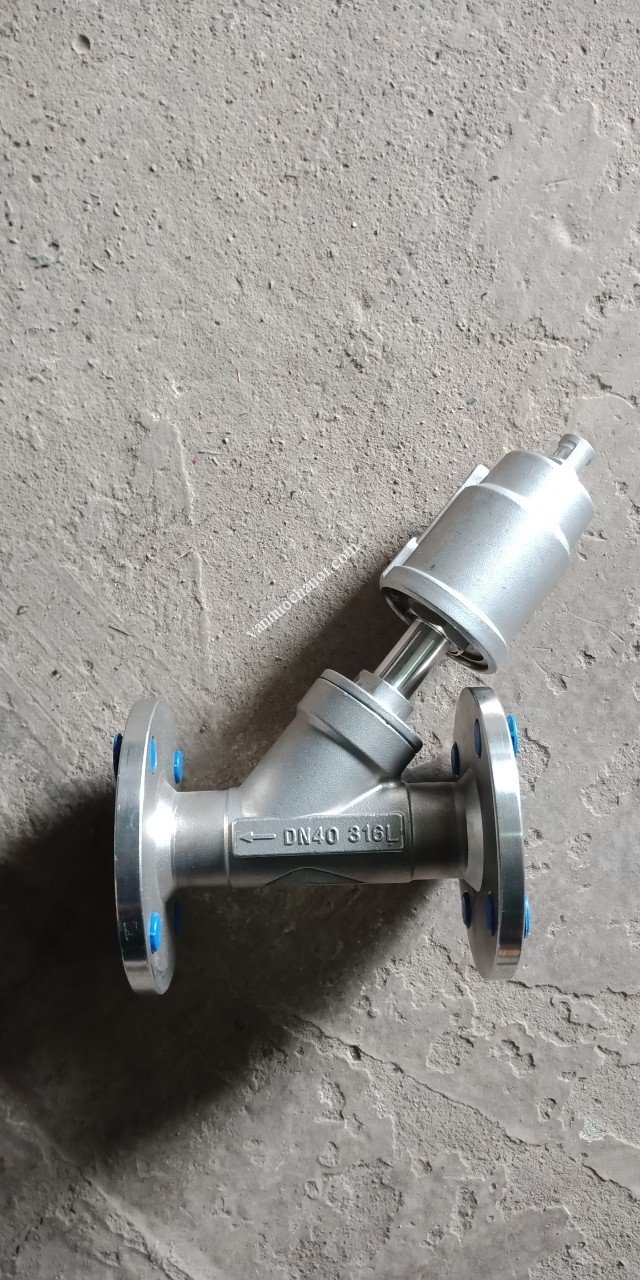

van_xien_khi_nen
