Đồng hồ đo hơi nóng Vortex

Tóm tắt nội dung: Trong thời đại công nghiệp hiện đại, việc đo lường và kiểm soát các thông số liên quan đến dòng chảy và nhiệt độ của các chất lỏng và khí là vô cùng quan trọng.

Một trong những thiết bị được sử dụng rộng rãi để đo lường và theo dõi nhiệt độ của các dòng khí là đồng hồ đo hơi nóng Vortex. Trong bài viết này, chúng ta sẽ tìm hiểu sâu hơn về đặc điểm cũng như các ứng dụng của thiết bị này trong các ngành công nghiệp.

Mọi yêu cầu và thắc mắc về sản phẩm, xin vui lòng liên hệ với HT Việt Nam qua hotline. Chúng tôi hiện đang là đơn vị hàng đầu trong lĩnh vực nhập khẩu các dòng thiết bị đường ống công nghiệp. Cam kết hàng chính hãng, giấy tờ đầy đủ CO, CQ, VAT.

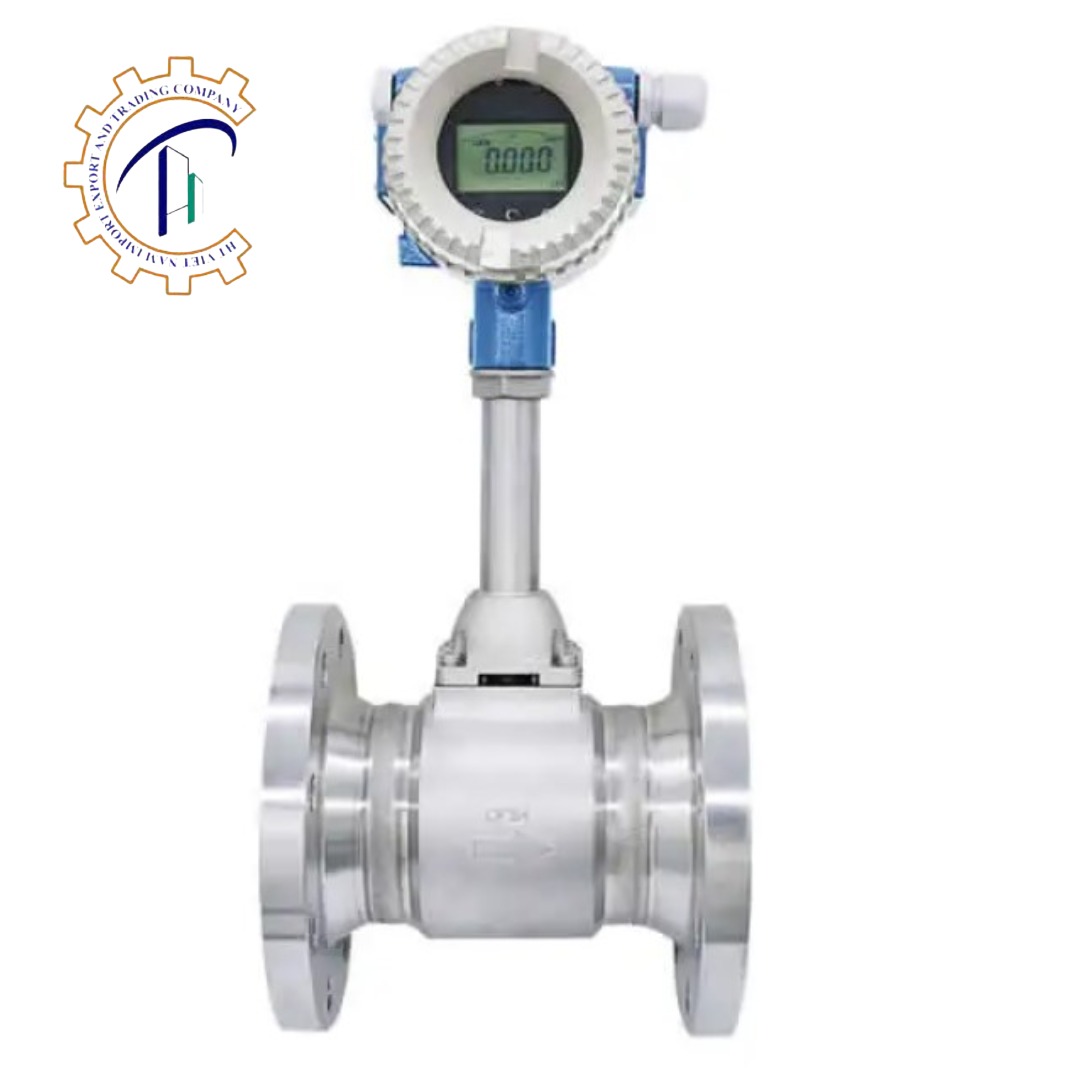

Đồng hồ đo hơi nóng Vortex là gì?

Đồng hồ hơi nóng Vortex ( tiếng anh là flow meter Vortex) là thiết bị hoạt động bằng nguyên lí đếm số dòng xoáy karman. Thiết bị này được lắp đặt trong các đường ống vơi chức năng chính là đo lưu lượng dòng chảy của khí hoặc chất lỏng.

Đồng hồ đo lưu lượng Vortex thường được ứng dụng trong các đường ống vận chuyển hơi nóng, hơi bão hoà và cả chất lỏng. Với thành phần chính là inox 316, đồng hồ điện tử Vortex có thể hoạt động cả trong những môi trường khắc nghiệt nhất.

Đồng hồ đo hơi nóng Vortex đóng vai trò quan trọng trong việc đo lường dòng chảy của các loại chất lỏng và khí trong các ứng dụng công nghiệp, mang lại hiệu suất cao và độ chính xác trong quá trình vận hành.

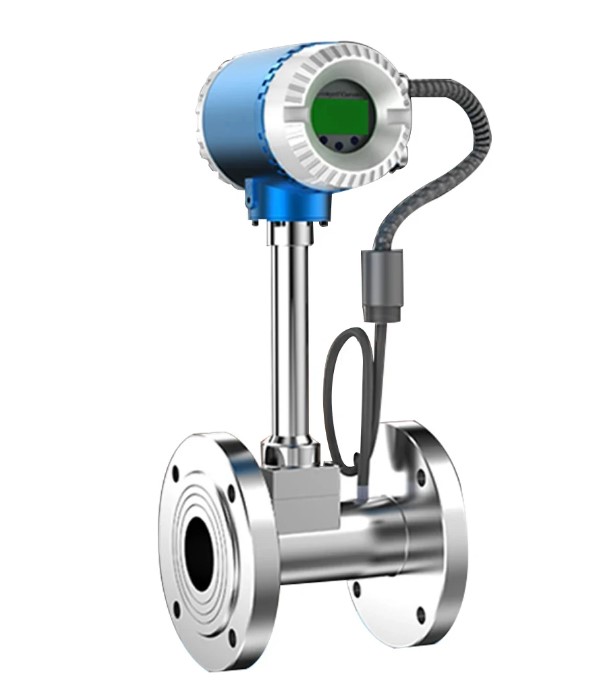

Thành phần cấu tạo của đồng hồ đo hơi nóng Vortex

Một đồng hồ đo hơi nóng Vortex điển hình bao gồm các thành phần chính sau:

♦ Thân đồng hồ: có thể coi thân đồng hồ giống như một vỏ bọc bảo vệ thiết bị và các bộ phận bên trong khác. Thân đồng hồ được làm hoàn toàn từ thép khôn gỉ, mang lại độ bền cao cùng khả năng chống lại các tác nhân gây hại từ bên ngoài.

♦ Thanh chắn: thanh chắn là bộ phận được thiết kế để dòng chảy đi qua và liên tục tạo ra các dòng xoáy. Bộ phận này được lắp đặt ngay chính giữa ống đo và được làm từ thép không gỉ.

♦ Cảm biến sensor: Đây là bộ phận cơ bản nhất, chịu trách nhiệm phát hiện và đo lường dòng xoáy được hình thành do dòng chất chảy qua. Cảm biến này thường được làm bằng các vật liệu chịu nhiệt và áp lực cao như thép không gỉ hoặc các hợp kim khác.

♦ Mạch điện tử: Mạch điện tử xử lý tín hiệu từ cảm biến sensor, tính toán tốc độ dòng chảy và nhiệt độ dựa trên tần số dòng xoáy, đồng thời hiển thị kết quả đo lường trên màn hình.

♦ Nguồn cấp điện: Đồng hồ đo hơi nóng Vortex có thể hoạt động với nguồn điện AC hoặc DC tùy thuộc vào từng mẫu sản phẩm.

Với sự kết hợp các thành phần này, đồng hồ đo hơi nóng Vortex có thể đo lường chính xác lưu lượng của các dòng khí, đáp ứng tốt các yêu cầu về độ tin cậy và an toàn trong các ứng dụng công nghiệp.

Cách đồng hồ đo hơi nóng Vortex hoạt động

Đồng hồ đo hơi nóng Vortex hoạt động dựa trên nguyên lý dòng xoáy (Vortex) được hình thành khi một dòng khí hoặc chất lỏng chảy qua một chướng ngại vật.

Khi dòng chất lưu chảy qua chướng ngại vật, nó sẽ tạo ra một dòng xoáy ổn định với tần số tỷ lệ thuận với tốc độ dòng chảy. Bằng cách đo tần số của dòng xoáy này, thiết bị có thể xác định được tốc độ dòng chảy và từ đó tính toán ra nhiệt độ của dòng chất lưu.

Các chất đa dạng nhất được vận chuyển và phân phối trong hệ thống đường ống mỗi ngày. Chúng có thể bao gồm dung môi và hóa chất, dầu khí, chất làm mát trong công nghiệp sơ cấp hoặc hơi nước để truyền năng lượng.

Các chất lỏng chảy qua đường ống thường có những tính chất hoàn toàn khác nhau. Do đó, cần có những nguyên tắc khác nhau để đo lường chúng.

Một phương pháp là đo lưu lượng dựa trên nguyên lý xoáy. Ở Ý thế kỷ 16, Leonardo da Vinci đã quan sát các xoáy hình thành như thế nào trong dòng nước chảy. Khoảng 400 năm sau, nhà vật lý người Hungary Theodore von Karman đã mô tả các định luật vật lý chi phối cách hình thành các xoáy này.

Bên trong mỗi lưu lượng kế xoáy, một thanh chắn được đặt ở giữa đường ống. Thanh chắn này được thiết kế sao cho các xoáy được hình thành luân phiên khi dòng chảy đi qua.

Phía dưới phần thanh chắn là một cảm biến cơ học có thể ghi lại những chênh lệch áp suất nhỏ nhất trong chất lỏng đang chảy.Nếu chất lỏng không chảy thì không có xoáy hình thành.

Ngay khi chất lỏng bắt đầu di chuyển và đạt đến một tốc độ dòng chảy nhất định, các dòng xoáy dần dần xuất hiện ở phía hạ lưu của khối vô tội vạ.

Những xoáy này được tách ra xen kẽ ở hai bên của thanh chắn và được dòng chất lỏng cuốn đi. Các vùng áp suất cao hoặc thấp hiện xuất hiện ở hạ lưu và do đó tạo ra hiện tượng được gọi là “đường xoáy Kármán”.

Những khác biệt về áp suất này khớp chính xác với tần số của các xoáy đi qua và được cảm biến cơ học ghi lại chính xác – được hiển thị ở đây dưới dạng chuyển động chậm.

Cảm biến này là duy nhất vì nó vốn đã được cân bằng tốt đến mức các rung động do đường ống lên tới 1g, tăng áp suất và sốc nhiệt độ không ảnh hưởng gì đến phép đo.

Khoảng cách giữa hai xoáy liên tiếp tương ứng với một thể tích chất lỏng xác định. Do đó, tổng lưu lượng có thể được tính bằng cách đếm các xoáy đi qua.

Tốc độ dòng chảy càng cao thì tần số xoáy đo được càng cao. Trong một số ứng dụng, vận tốc quá thấp để có thể cảm nhận được các xoáy. Tuy nhiên, vận tốc có thể tăng lên đơn giản bằng cách lắp đặt một máy đo dòng xoáy có kích thước ống đo nhỏ hơn kích thước đường ống.

Việc sửa đổi này không ảnh hưởng đến độ chính xác của phép đo. Chức năng có thể được nâng cao bằng cách kết hợp phép đo nhiệt độ tùy chọn vào cảm biến.

Một cấu hình như thế này cùng với một máy tính lưu lượng tích hợp có thể tính toán khối lượng hoặc dòng năng lượng phụ thuộc vào nhiệt độ. Tính năng này đặc biệt quan trọng trong các quy trình công nghiệp liên quan đến hơi nước hoặc khí bão hòa.

Ưu điểm và nhược điểm của đồng hồ đo hơi nóng Vortex

Ưu điểm của đồng hồ đo hơi nóng Vortex

♦ Độ chính xác cao: Đồng hồ đo hơi nóng Vortex có độ chính xác rất tốt, thường đạt mức ±0,2% đến ±0,75% giá trị đo.

♦ Không có bộ phận chuyển động: đồng hồ đo hơi nóng Vortex không chứa các bộ phận chuyển động bên trong, vì vậy nó ít bị dòng chảy tác động, giúp giảm chi phí cho việc bảo trì và thay thế.

♦ An toàn vệ sinh: đồng hồ điện tử Vortex được gia công kỹ lưỡng với bề mặt có độ nhẵn cao giúp chống bám bẩn, bám bụi và dễ dàng vệ sinh. Do đó sản phẩm này là lựa chọn hoàn hảo cho các ứng dụng yêu cầu tính an toàn vệ sinh thực phẩm.

♦ Ít bị ảnh hưởng bởi các yếu tố bên ngoài: Thiết bị này ít bị ảnh hưởng bởi các yếu tố như áp suất, nhiệt độ và thành phần hóa học của dòng chất lưu.

♦ Dễ lắp đặt và vận hành: Đồng hồ đo hơi nóng Vortex thường có kích thước nhỏ gọn, dễ lắp đặt trực tiếp vào đường ống mà không cần thay đổi cấu trúc ống. Việc vận hành và bảo trì cũng đơn giản.

♦ Tuổi thọ cao: Với thiết kế bền chắc, các linh kiện chất lượng cao, đồng hồ đo hơi nóng Vortex có thể hoạt động ổn định trong thời gian dài, lên tới 10-15 năm.

♦ Hoạt động ổn định: Thiết bị ít bị ảnh hưởng bởi các thay đổi về điều kiện vận hành ngay cả khi áp suất hay nhiệt độ dòng chảy tăng lên.

♦ Khả năng kết nối tích hợp: Đồng hồ đo hơi nóng Vortex có nhiều giao diện kết nối như 4-20ma, Modbus, HART,... Giúp dễ dàng tích hợp vào các hệ thống điều khiển và giám sát khác.

Nhược điểm của đồng hồ đo hơi nóng Vortex

♦ Yêu cầu dòng chất lưu ổn định: Thiết bị này yêu cầu dòng chất lưu phải ổn định và không có nhiễu, nếu không sẽ ảnh hưởng đến độ chính xác của phép đo.

♦ Yêu cầu chất lỏng có độ loãng nhất định: Các chất lỏng có độ nhớt cao như dầu, mỡ... Có thể làm ảnh hưởng đến hoạt động của cảm biến Vortex, giảm độ chính xác của phép đo.

♦ Giá thành tương đối cao: So với một số loại đồng hồ đo lưu lượng khác, đồng hồ đo hơi nóng Vortex thường có giá thành cao hơn.

♦ Độ tin cậy có thể bị ảnh hưởng bởi tạp chất trong dòng chất lưu: Các tạp chất, cặn bẩn có thể bám vào cảm biến Vortex, làm ảnh hưởng đến hoạt động của thiết bị.

Mặc dù có một số nhược điểm, với những ưu điểm nổi bật về độ chính xác, độ bền và khả năng tích hợp, đồng hồ đo hơi nóng Vortex vẫn là một lựa chọn rất đáng cân nhắc khi cần đo lường nhiệt độ của các dòng khí trong các ứng dụng công nghiệp.

Các loại đồng hồ đo hơi nóng Vortex phổ biến

Đồng hồ đo hơi nóng Vortex loại sử dụng Pin

Loại đồng hồ đo hơi nóng Vortex này sử dụng pin làm nguồn cấp điện, có kích thước nhỏ gọn và dễ lắp đặt. Ưu điểm chính của loại này là không cần nguồn điện chính, có thể lắp đặt ở những vị trí khó tiếp cận nguồn điện.

Sản phẩm có độ bền cao, với PIN 3.6 người dùng có thể an tâm sử dụng đồng hồ đo hơi nóng Vortex Pin trong 5 – 6 năm liên tục.

Đồng hồ đo hơi nóng Vortex loại sử dụng nguồn điện AC/DC

Loại đồng hồ đo hơi nóng Vortex này được cấp nguồn từ nguồn điện AC hoặc DC ổn định. Ưu điểm là không phải thay pin thường xuyên, hoạt động liên tục. Tuy nhiên, yêu cầu có nguồn điện ổn định tại vị trí lắp đặt.

Đồng hồ điện tử Vortex hoạt động với mức điện áp từ 12V DC, 24V DC, 220V AC, 340V AC. Có rất nhiều loại đồng hồ đo lưu lượng hơi nóng sử dụng nguồn điện AC/DC như:

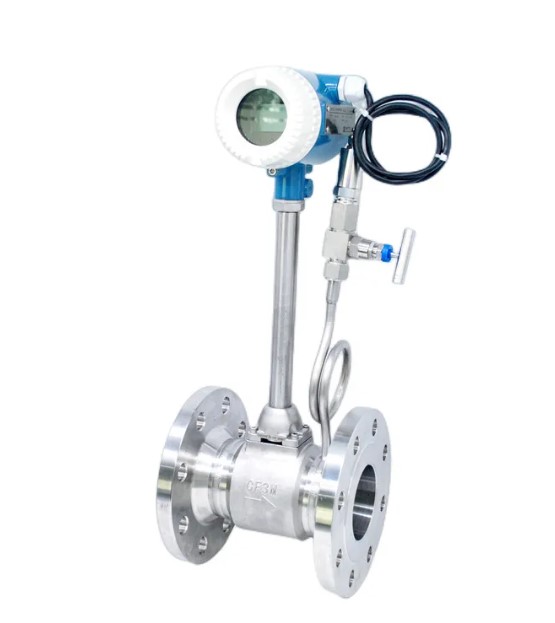

• Đồng hồ đo lưu lượng hơi nóng bù nhiệt độ, bù áp suất
• Đồng hồ đo hơi nóng điện tử màn hình rời
• Đồng hồ đo lưu lượng hơi điện tử màn hình liền
• Đồng hồ đo hơi nước điện tử mặt bích
• Đồng hồ đo hơi nóng điện tử Clamp

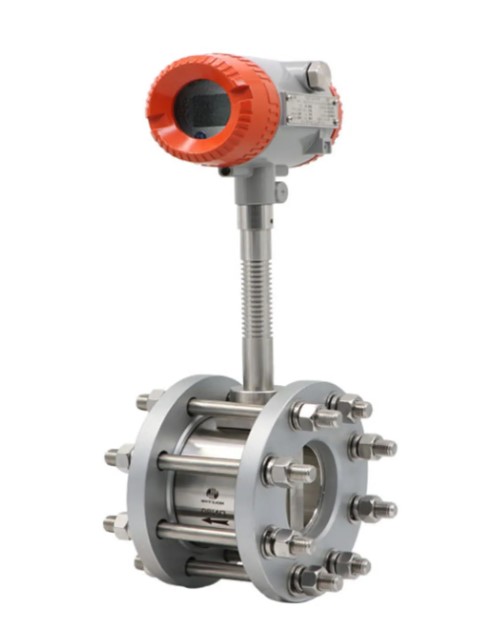

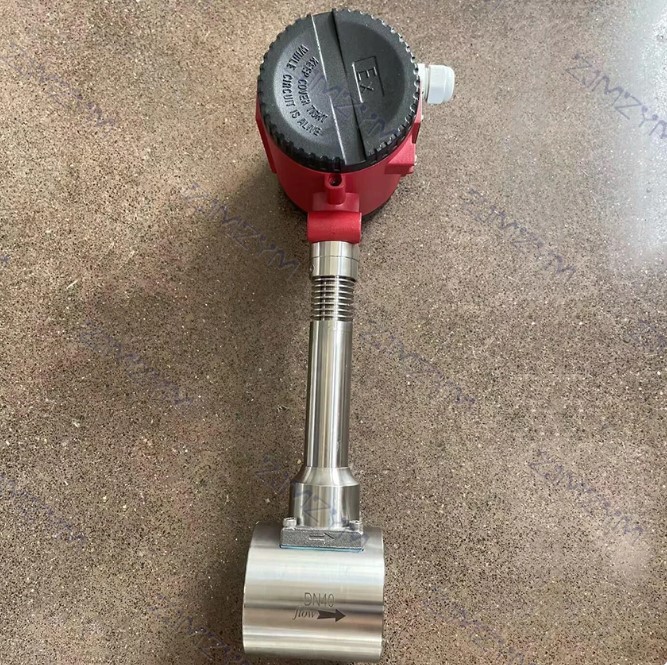

• Đồng hồ đo lưu lượng hơi điện tử Wafer

Việc lựa chọn loại đồng hồ đo hơi nóng Vortex phù hợp sẽ phụ thuộc vào các yếu tố như nguồn điện sẵn có, yêu cầu về kích thước, khả năng truyền dữ liệu và ngân sách chi phí.

Hướng dẫn chọn mua đồng hồ đo hơi nóng Vortex phù hợp

Việc chọn mua đúng đồng hồ đo hơi nóng Vortex phù hợp sẽ giúp tối ưu hóa hiệu suất hoạt động và đảm bảo độ chính xác của quá trình đo lường. Khi lựa chọn đồng hồ đo hơi nóng Vortex, cần xem xét các tiêu chí sau:

Tiêu chí kỹ thuật

♦ Phạm vi đo nhiệt độ: Xác định phạm vi nhiệt độ phù hợp với ứng dụng. Đồng hồ đo hơi nóng Vortex hoạt động trong mức nhiệt từ -40 đến 350 độ C.

♦ Độ chính xác: Tùy ứng dụng, lựa chọn độ chính xác từ ±0,2% đến ±1,0% của giá trị đo.

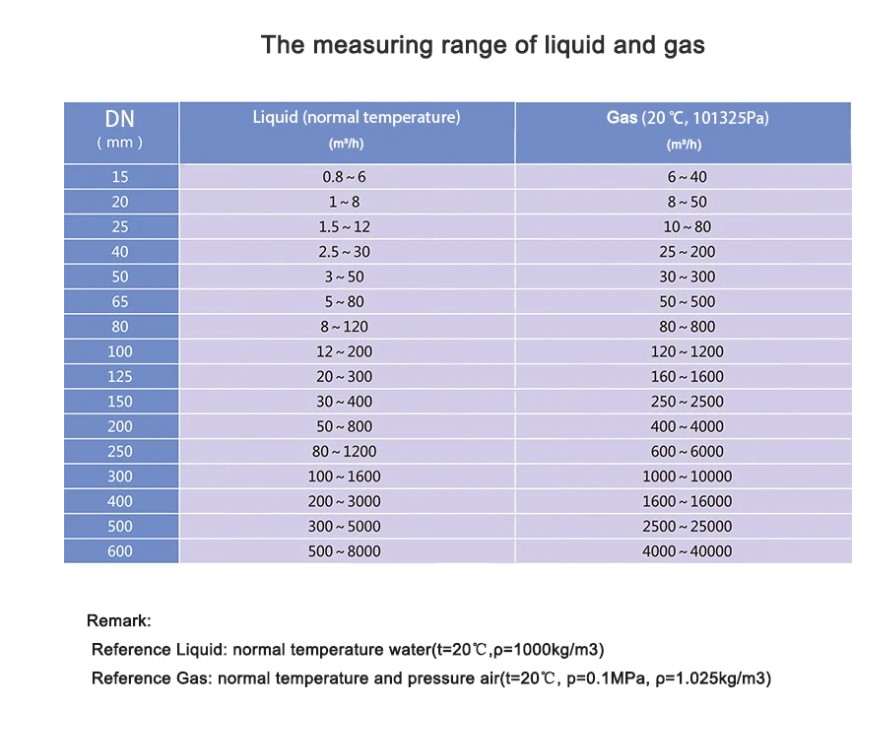

♦ Tốc độ dòng chảy: Xác định tốc độ dòng chảy phù hợp, thường từ 0,3 đến 100 m/s. Tốc độ dòng chảy quá thấp có thể khiến dòng xoáy không được hình thành.

♦ Kích thước đường ống: Chọn kích thước phù hợp với đường kính ống. Tuỳ vào loại đồng hồ và phương thức kết nối, đồng hồ điện tử Vorex sẽ có các mức kích thước khác nhau trong khoảng DN15 – DN1000.

♦ Vật liệu chế tạo: Lựa chọn vật liệu chịu nhiệt, áp lực và ăn mòn phù hợp như thép không gỉ, hợp kim Hastelloy, v.v.

Tiêu chí lắp đặt và vận hành

♦ Yêu cầu nguồn điện: Lựa chọnđồng hồ đo hơi nóng Vortex phù hợp với nguồn điện sẵn có tại vị trí lắp đặt, có thể là pin, AC hoặc DC.

♦ Điều kiện môi trường: Xác định điều kiện môi trường hoạt động (nhiệt độ, áp suất, độ ẩm) để chọn đồng hồ đo hơi nóng Vortex chịu được.

♦ Vị trí lắp đặt: Xem xét vị trí lắp đặt, cân nhắc việc chọn đồng hồ đo hơi nóng Vortex dễ dàng tiếp cận và bảo dưỡng.

Lắp đặt đồng hồ đo hơi nóng Vortex

Lắp đặt và vận hành đúng cách sẽ giữ cho đồng hồ đo hơi nóng Vortex hoạt động hiệu quả và đảm bảo độ chính xác của dữ liệu đo. Khi lắp đặt và vận hành đồng hồ đo hơi nóng Vortex, cần tuân theo các bước sau:

♦ Chọn vị trí lắp đặt: Chọn vị trí có dòng chảy ổn định, tránh vị trí có xoáy hoặc giao thoa.

♦ Chuẩn bị đường ống: Đảm bảo đường ống sạch sẽ, không có cặn bẩn ảnh hưởng đến cảm biến Vortex.

♦ Lắp đặt thiết bị: Cài đặt đồng hồ đo hơi nóng Vortex theo hướng dẫn của nhà sản xuất, đảm bảo chặt chẽ và an toàn.

♦ Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ đồng hồ đo hơi nóng Vortex để đảm bảo hoạt động đúng và chính xác.

♦ Bảo dưỡng định kỳ: Dọn dẹp và bảo dưỡng định kỳ để đảm bảo tính ổn định và độ chính xác của thiết bị.

♦ Xử lý sự cố: Nếu phát hiện sự cố hoặc sai số, cần phải xử lý kịp thời hoặc liên hệ đơn vị bảo trì chuyên nghiệp.

♦ Tuân thủ hướng dẫn sử dụng: Luôn tuân thủ hướng dẫn sử dụng và bảo dưỡng từ nhà sản xuất để đảm bảo hoạt động đúng và an toàn.

Ứng dụng của đồng hồ đo hơi nóng Vortex trong công nghiệp

Đồng hồ đo hơi nóng Vortex được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:

• Đo lường dòng khí, dầu và hơi trong quá trình sản xuất và vận chuyển.
• Kiểm soát dòng chảy của các loại chất lỏng và khí trong quá trình sản xuất hóa chất.
• Đo lường dòng chảy của các thành phần trong quá trình sản xuất thực phẩm và đồ uống.
• Theo dõi lưu lượng khí và hơi trong các hệ thống năng lượng.
• Đo lường lưu lượng nước và hóa chất trong quá trình xử lý nước thải.

Đồng hồ đo hơi nóng Vortex đóng vai trò quan trọng trong việc kiểm soát và quản lý dòng chảy các loại chất lỏng và khí trong các ứng dụng công nghiệp, giúp tối ưu hóa quy trình sản xuất và tiết kiệm chi phí.

HT Việt Nam – đơn vị cung cấp thiết bị đường ống hàng đầu

Trên đây là tổng quan về đồng hồ đo hơi nóng Vortex, hy vọng sẽ giúp quý khách nắm bắt được những thông tin cơ bản về dòng sản phẩm này.

Đồng hồ đo hơi nóng Vortex hiện đang được HT Việt Nam nhập khẩu và phân phối trên toàn quốc. Với những tính năng ưu việt của mình, sản phẩm có thể cải thiện hiệu xuất cho công trình của bạn.

Nếu quý khách có nhu cầu sử dụng sản phẩm với chất lượng cao và giá thành ưu đãi nhất, hãy liên hệ ngay với HT Việt Nam qua hotline để được tư vấn miễn phí.

HT Việt Nam cam kết sản phẩm luôn đạt chất lượng cao nhất, được kiểm định kỹ càng trước khi bàn giao cho đơn vị vận chuyển. Ngoài ra, khi mua hàng, khách hàng sẽ nhận được nhiều ưu đãi về giá và chế độ bảo hành toàn diện cho tất cả sản phẩm.
