Van bướm điện

van bướm điện là gì?

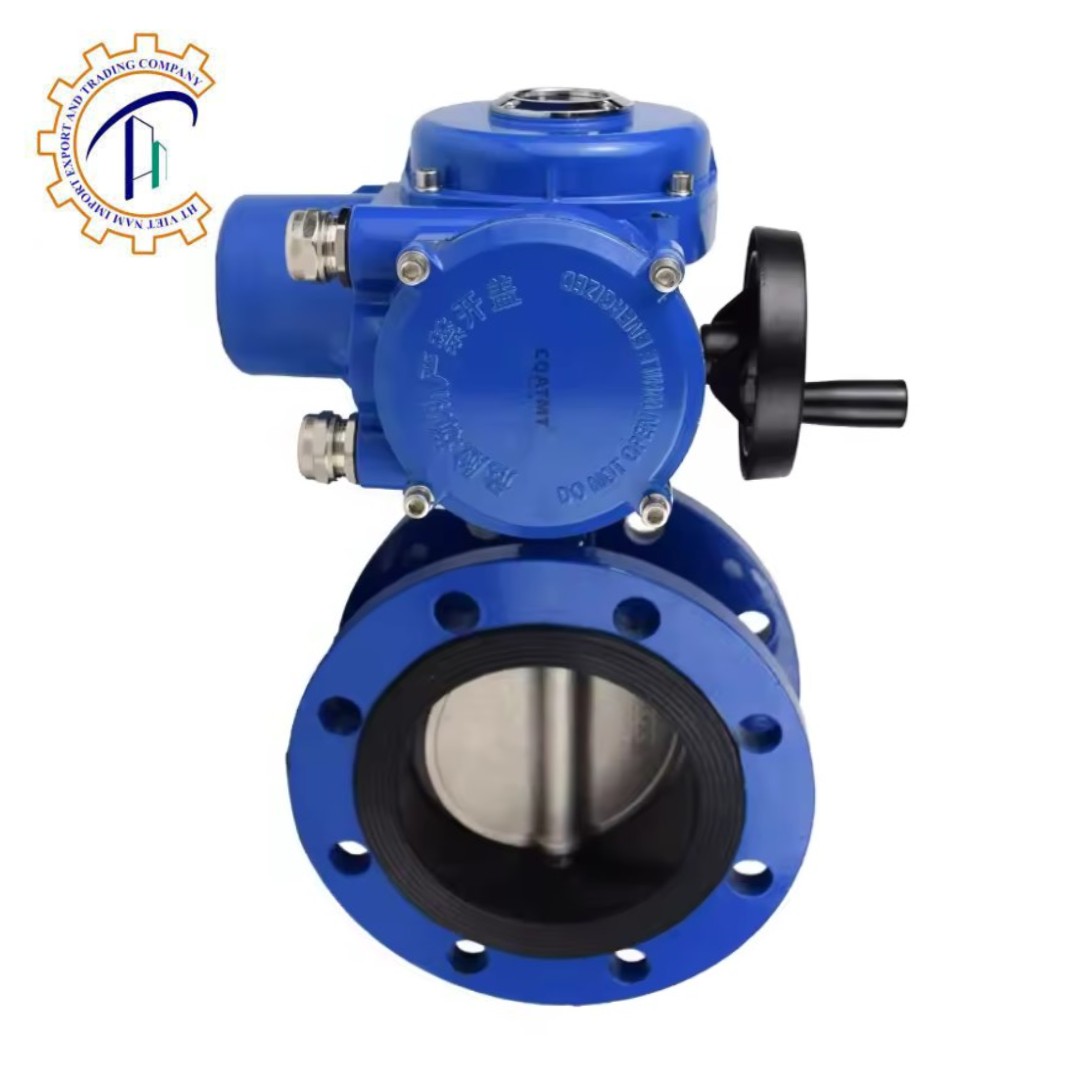

Van bướm điện (electric butterfly valve) là một loại van điều khiển dòng chảy bằng cơ cấu truyền độn điện, thường được sử dụng trong các hệ thống công nghiệp và sản xuất.

Van có thiết kế đơn giản với một tấm đĩa (cánh bướm) xoay bên trong để mở và đóng dòng chảy. Tấm đĩa này được điều khiển bằng một động cơ điện, cho phép van bướm mở và đóng nhanh chóng và chính xác mà không cần sức lực từ con người.

van bướm điều khiển bằng điện rất đa dạng về ứng dụng, chúng có khả năng hoạt động tốt trong chất khí, lỏng và chất dạng sệt. Một vài dòng van được thiết kế để sử dụng trong các hệ thống có tính chất ăn mòn cao. Trong khi một số khác lại được thiết kế để có thể chịu được áp lực.

>>>xem thêm một vài dòng van điện khác tại: Van điều khiển điện

Các dòng van bướm điện phổ biến

Mỗi loại van bướm điện được thiết kế để đáp ứng các yêu cầu cụ thể về vật liệu, kích thước, áp suất và nhiệt độ hoạt động. Trong phần tiếp theo, chúng ta sẽ tìm hiểu chi tiết về từng loại.

Van bướm điện on/off

Van bướm điện ON/OFF, còn được gọi là van bướm hai vị trí, là loại van bướm điện hoạt động theo chế độ mở hoàn toàn hoặc đóng hoàn toàn. Van bướm điện ON/OFF được ưa chuộng trong các đường ống không yêu cầu về khả năng điều tiết.

Van bướm điện tuyến tính

Khác với van bướm ON/OFF, van bướm điện tuyến tính cho phép điều chỉnh độ mở của van một cách linh hoạt, từ hoàn toàn đóng đến hoàn toàn mở.

van bướm điện tuyến tính mang lại khả năng đièu tiết tuyệt vời nhưng khi sử dụng khách hành cần lưu ý rằng: đối với những hệ thống có áp lực cao hoặc dòng chảy chứa nhiều tạp chât, việc đĩa van ở trạng thái Throttling (đóng mở không hoàn toàn) có thể khiến đĩa van bị mài mòn và làm giảm đáng kể tuổi thọ van.

Van bướm điện gang

Van bướm điện gang là một loại van bướm điện được chế tạo từ vật liệu gang, mang lại độ bền và khả năng chịu áp suất, nhiệt độ cao.

Van bướm điện gang hoạt động êm ái, tiếng ồn phát ra thấp, đảm bảo môi trường làm việc thoải mái và yên tĩnh. So với các dòng van khác, van bướm điện gang có giá thành rẻ hơn, phù hợp với nhiều mục đích sử dụng khác nhau.

Ngoài ra, Lớp phủ epoxy trên bề mặt van giúp bảo vệ lớp kim loại bên trong, chống lại sự ăn mòn và gỉ sét do tác động của thời tiết. Tuy nhiênVan bướm điện gang khá nặng, có thể gây khó khăn trong quá trình lắp đặt và vận chuyển. Lớp sơn tĩnh điện trên bề mặt van có thể bị trầy xước, tạo điều kiện thuận lợi cho quá trình oxy hóa trên các vết xước sâu.

Van bướm điện inox

Van bướm điện inox là một loại van bướm được Làm từ thép không gỉ (inox), có khả năng chống ăn mòn và oxy hóa tuyệt vời, phù hợp với nhiều môi trường khắc nghiệt.

Van bướm inox Không bị ảnh hưởng bởi môi trường có độ ẩm cao, nước biển, hay các tác nhân ăn mòn khác. ngoài ra Inox có độ bền cơ học cao, chịu được áp lực và nhiệt độ lớn, đảm bảo tuổi thọ lâu dài cho van.

Có thể sử dụng trong các ngành như hóa chất, dược phẩm, thực phẩm, nước thải, nơi có yêu cầu cao về độ vệ sinh, an toàn và chống ăn mòn.

Inox là vật liệu đắt tiền hơn so với các loại vật liệu thông thường khác, dẫn đến giá thành của van bướm điện bằng inox tương đối cao.

Tuy nhiên, người dùng cần lưu ý, van bi inox Có thể phản ứng với một số hóa chất nhất định, chẳng hạn như axit có nồng độ cao, muối, kiềm, hay clo. Cần lưu ý các hóa chất này khi lựa chọn van bướm điện bằng inox để sử dụng.

Van bướm điện thép

là một loại van bướm điện được chế tạo từ vật liệu thép, mang lại độ bền và khả năng chịu áp suất tốt. Van bướm điện thép có khả năng chịu được nhiệt độ lên tới 400 độ C và áp suất tới 25 bar, phù hợp với các ứng dụng công nghiệp khắc nghiệt đòi hỏi mức nhiệt độ và áp suất cao.

Thép có độ dẻo cao, do đó van bướm điện thép có khả năng chống chịu với các lực tác động bên ngoài, giảm thiểu nguy cơ nứt vỡ.

Van bướm thép có thể bị ăn mòn bởi các axit, dẫn đến tình trạng rỉ sét sau một thời gian sử dụng. Tuy nhiên, có thể khắc phục nhược điểm này bằng cách phủ sơn bảo vệ hoặc mạ kẽm cho van.

Van bướm điện nhựa

Van bướm điện nhựa là một loại van Được chế tạo từ các loại nhựa cao cấp như uPVC, PVC, cPVC,..., đảm bảo độ bền và khả năng chịu được các điều kiện môi trường khắc nghiệt.

Van bướm nhựa sở hữu nhiều ưu diểm như: Giá thành rẻ hơn so với các loại van bướm bằng kim loại, Trọng lượng nhẹ, dễ dàng vận chuyển và lắp đặt, giảm chi phí thi công.

Ngoài ra, Nhựa hầu như trơ với hóa chất, thích hợp sử dụng trong các hệ thống vận chuyển chất hóa học mà không bị ăn mòn hoặc phá hủy.

khi sử dụng người dùng cần lưu ý, van bướm nhựa Có thể bị biến dạng khi hoạt động trong môi trường nhiệt độ cao (trên 80 độ C), dẫn đến rò rỉ hoặc không đóng mở van được như mong muốn.

Một số loại nhựa có thể thôi ra mùi khó chịu khi tiếp xúc với nhiệt độ cao, ảnh hưởng đến môi trường xung quanh. Do đó, cần lựa chọn loại nhựa phù hợp với mục đích sử dụng và môi trường hoạt động cụ thể.

Van bướm điện vi sinh

Van bướm điện vi sinh là một loại van bướm điện được thiết kế đặc biệt để đáp ứng các yêu cầu về vệ sinh và tiệt trùng trong các ứng dụng liên quan đến thực phẩm, dược phẩm và y tế.

Thành phần chủ yếu của van bướm điện vi sinh là các loại inox cao cấp như inox 304, inox 316. Bằng cách mài và đánh bóng, van bướm nhựa vi sinh có thể chống bám bẩn, giúp giảm nguy cơ phát sinh vi khuẩn.

Chi tiết cấu tạo của van bướm điện

Một van bướm điện hoàn chỉnh được tạo thành từ một van cơ và một bộ điều khiển điện.

Phần van cơ

♦ Thân van: Là phần chịu áp suất của van, thường được làm từ gang, inox, thép hoặc nhựa tùy thuộc vào loại van.

♦ Tấm đĩa: Là bộ phận quan trọng để mở và đóng dòng chảy của chất lỏng, thường được làm từ cùng vật liệu với thân van.

♦ Trục quay: Kết nối tấm đĩa với động cơ điện để điều khiển hoạt động mở/đóng của van.

Bộ điều khiển điện

♦ Thân bộ điều khiển: Chế tạo từ hợp kim nhôm chắc chắn, phủ lớp sơn Epoxy chống rỉ và cách điện. có tác dụng Bảo vệ các thành phần bên trong khỏi tác động bên ngoài.

♦ Trục quay: Biến đổi điện năng thành cơ năng truyền đến trục của van bướm.

♦ Bánh răng: Hệ thống bánh răng kết nối với nhau giúp truyền lực từ bộ điều khiển đến cánh van bướm.

♦ Công tắc hành trình: Ngắt nguồn điện tự động khi van bướm điện hoàn thành chu trình hoạt động.

♦ Bảng mạch kết nối: được Đánh số thứ tự giúp dễ dàng kết nối mạch điện.

♦ Bộ hiển thị tuyến tính (Van bướm tuyến tính): Hiển thị góc mở/đóng hiện tại của cánh van theo phần trăm. Giúp người dùng có thể nhận biết được trạng thái hoạt động của van.

Nguyên lí vận hành của van bướm điện

Nguyên lý hoạt động của van bướm điện dựa vào việc điều khiển tấm đĩa xoay quang một trục để mở hoặc đóng dòng chảy trong ống dẫn. Khi động cơ điện hoạt động, trục quay sẽ đưa tấm đĩa quay mở hoặc đóng theo chiều mong muốn. Việc này giúp kiểm soát lưu lượng chất lỏng thông qua van một cách linh hoạt.

Khi dòng điện chạy qua các cuộn dây dẫn quấn quanh lõi sắt, một suất điện động cảm ứng được tạo ra, tạo ra một từ trường bao quanh cuộn dây. Cường độ dòng điện càng lớn thì từ trường càng mạnh.

Động cơ điện có hai bộ phận tạo từ trường ở hai bên, thường là nam châm vĩnh cửu hoặc nam châm điện. Hai từ trường này luôn trái dấu nhau và đẩy nhau, tạo nên lực quay cho động cơ.

Ưu điểm của van bướm điện là khả năng điều khiển lưu lượng chất lỏng một cách chính xác, nhanh chóng và tiết kiệm năng lượng. Tuy nhiên, nhược điểm của van bướm điện là không thể chịu áp suất cao như các loại van khác như van cổng hay van bi.

ứng dụng của van bướm điện trong công nghiệp

Van bướm điện được sử dụng rộng rãi trong nhiều ngành công nghiệp như:

• Hệ thống xử lý nước và nước thải công nghiệp.
• Các ứng dụng trong ngành hóa chất.
• Hệ thống thông gió và điều hòa không khí
• Hệ thống cấp khí nén công nghiệp
• Các quy trình sản xuất thực phẩm, dược phẩm và mỹ phẩm
• Hệ thống dẫn chất lỏng trong ngành y tế và y học
• Các ứng dụng cần đảm bảo vệ sinh cao.

Cách lựa chọn van bướm điện phù hợp

Khi chọn van bướm điện, cần xem xét các yếu tố sau:

• Chọn vật liệu phù hợp với loại chất lỏng và điều kiện làm việc.
• Đảm bảo van có khả năng chịu áp suất và nhiệt độ trong quá trình vận hành.
• Chọn van bướm cơ cùng kích thước với đường ống lắp đặt.
• Chọn bộ điều khiển có mô men xoắn đủ lớn để vận hành cánh van.
• Lựa chọn vật liệu van tương thích với điều kiện hoạt động của hệ thống.
• Đảm bảo nguồn điện cung cấp cho bộ điều khiển tương thích với nguồn điện hệ thống.
• Tìm kiếm nhà cung cấp van bướm điện uy tín để đáp ứng tốt nhất nhu cầu sử dụng.

Lưu ý khi lắp đặt và vận hành van bướm điện

Khi lắp đặt van bướm điện, cần tuân thủ các bước sau:

♦ Kiểm tra và xác định vị trí trước khi lắp đặt: Đảm bảo van không bị hỏng hoặc có lỗi trước khi lắp đặt. Chọn vị trí lắp đặt phù hợp trong hệ thống ống dẫn.

♦ Đảm bảo nguồn điện cấp vào bộ điều khiển: Xác nhận điện áp nguồn cấp vào bộ điều khiển phù hợp với thông số kỹ thuật quy định của bộ điều khiển.

♦ Lắp đặt đúng cách: Tuân thủ hướng dẫn lắp đặt của nhà sản xuất để đảm bảo hoạt động hiệu quả.

♦ Kiểm tra chất lỏng lưu thông: Duy trì độ sạch của chất lỏng lưu thông, không chứa tạp chất có thể cản trở hoạt động của cánh van trong quá trình vận hành.

♦ Kiểm tra và thử nghiệm: Sau khi lắp đặt, kiểm tra và thử nghiệm van để đảm bảo hoạt động đúng như mong đợi.

♦ Bảo trì thường xuyên: Thường xuyên kiểm tra hoạt động của van để đảm bảo sự ổn định và trơn tru của van trong quá trình sử dụng.

♦ Điều khiển thủ công bằng lục giác: Trong trường hợp mất điện, khi sử dụng lục giác điều khiển đóng/mở van, chú ý đến màn hình hiển thị của bộ điều khiển (nếu có) để tránh tình trạng điều khiển quá mức và gây ảnh hưởng đến van.
