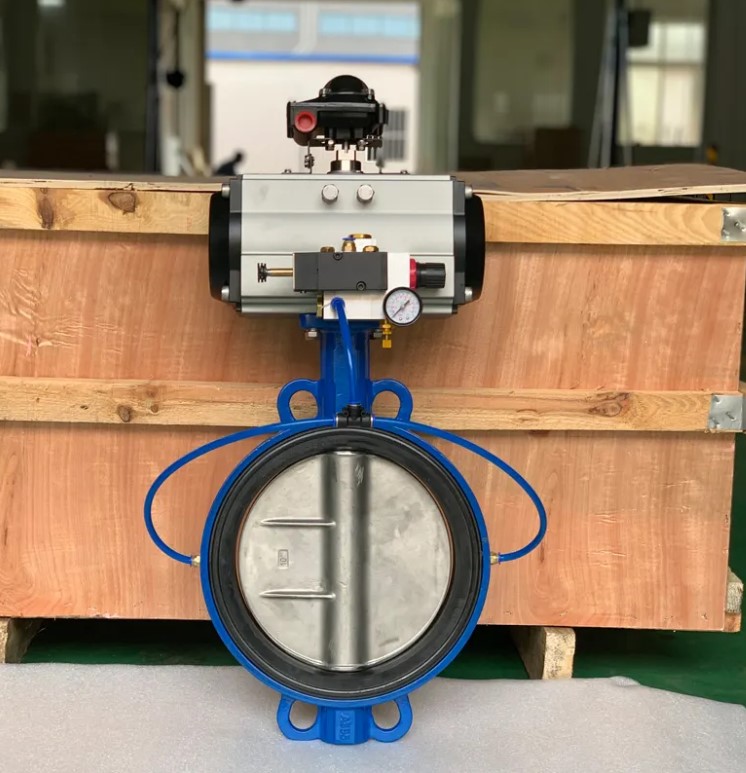

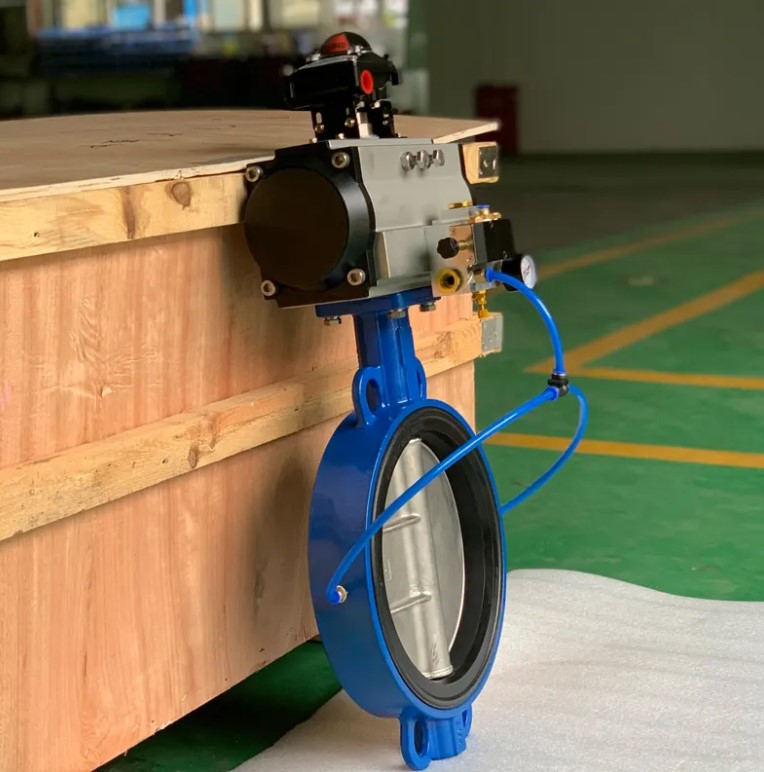

Van bướm điều khiển khí nén tuyến tính

Tìm hiểu về van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính (Pneumatic Butterfly Valve) đóng là một loại van công nghiệp được sử dụng rộng rãi để điều chỉnh và kiểm soát lưu lượng trong các đường ống công nghiệp.

Van bướm điều khiển khí nén tuyến tính sử dụng tín hiệu 4 – 20ma, cho phép van dẫn tuyền tín hiệu nhanh chóng chính xác. Van bướm điều khiển khí nén tuyến tính cho thời gian phản hồi nhanh, thích hợp với các hoạt động cần sự điều tiết chính xác.

Hiện tại, HT Việt Nam đang là đơn vị nhập khẩu hàng đầu các dòng van bướm điều khiển khí nén. Sản phẩm được cung cấp với các kích thước và mẫu mã đa dạng. Chúng tôi cam kết chỉ cung cấp hàng chính hãng, giấy tờ đầy đủ CO, CQ, cam kết bảo hành cho tất cả sản phẩm.

Các mẫu van bướm điều khiển khí nén tuyến tính đang được HT Việt Nam cung cấp

Van bướm inox điều khiển khí nén tuyến tính

Van bướm inox là sản phẩm được đánh giá cao nhờ khả năng hoạt động trong hầu hết các dạng môi trường từ hoá chất ăn mòn đến các môi trường nhiệt độ hay áp suất cao. Dòng van này thích hợp cho các hoạt động vận chuyển hoá chất, thực phẩm, y tế,…

Van bướm nhựa điều khiển khí nén tuyến tính

Nhựa là chất liệu không phản ứng với hoá chất, thậm chí là cả các loại hoá chất có tính ăn mòn cao. Vì vậy, van bướm nhựa khí nén tuyến tính là sản phẩm lí tưởng cho các ứng dụng vận chuyển hoá chất trong công nghiệp. Tuy nhiên, khi sử dụng van bướm nhựa, người dùng cần lưu ý tới nhiệt độ và áp suất hoạt dộng của đường ống.

Van bướm vi sinh điều khiển khí nén tuyến tính

Hẳn các bạn đã biết, chất liệu vi sinh được chuyên dùng cho các ứng dụng liên quan tới thực phấm, y tế, sản xuất thuốc,…van bướm vi sinh được chế tạo từ các loại inox cao cấp như inox 304L, inox 316L, không chỉ có độ bền vượt trội, dòng van này còn đảm bảo cho môi trường của đường ống luôn sạch và hạn chế tối đa vi khuẩn phát sinh.

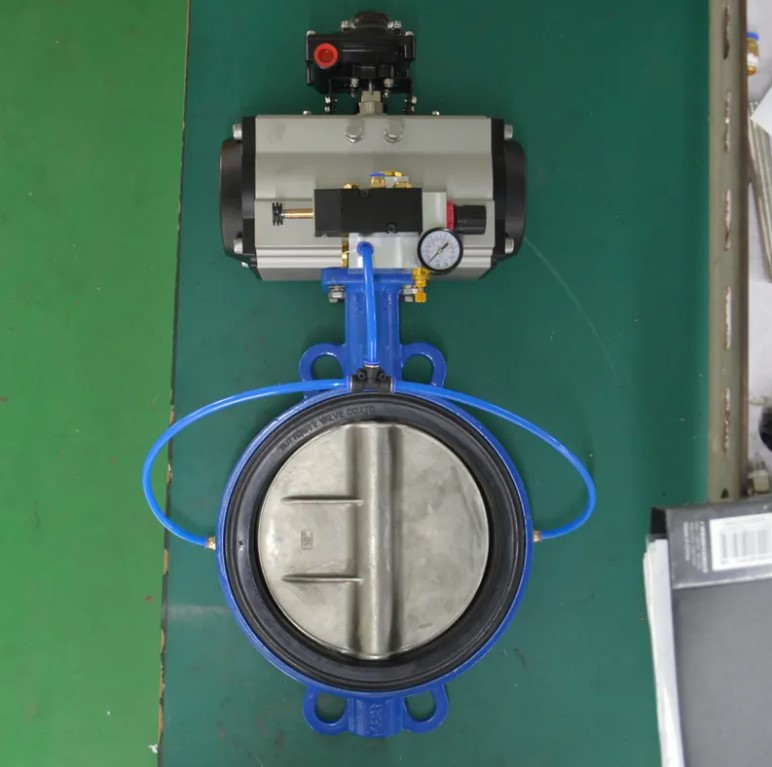

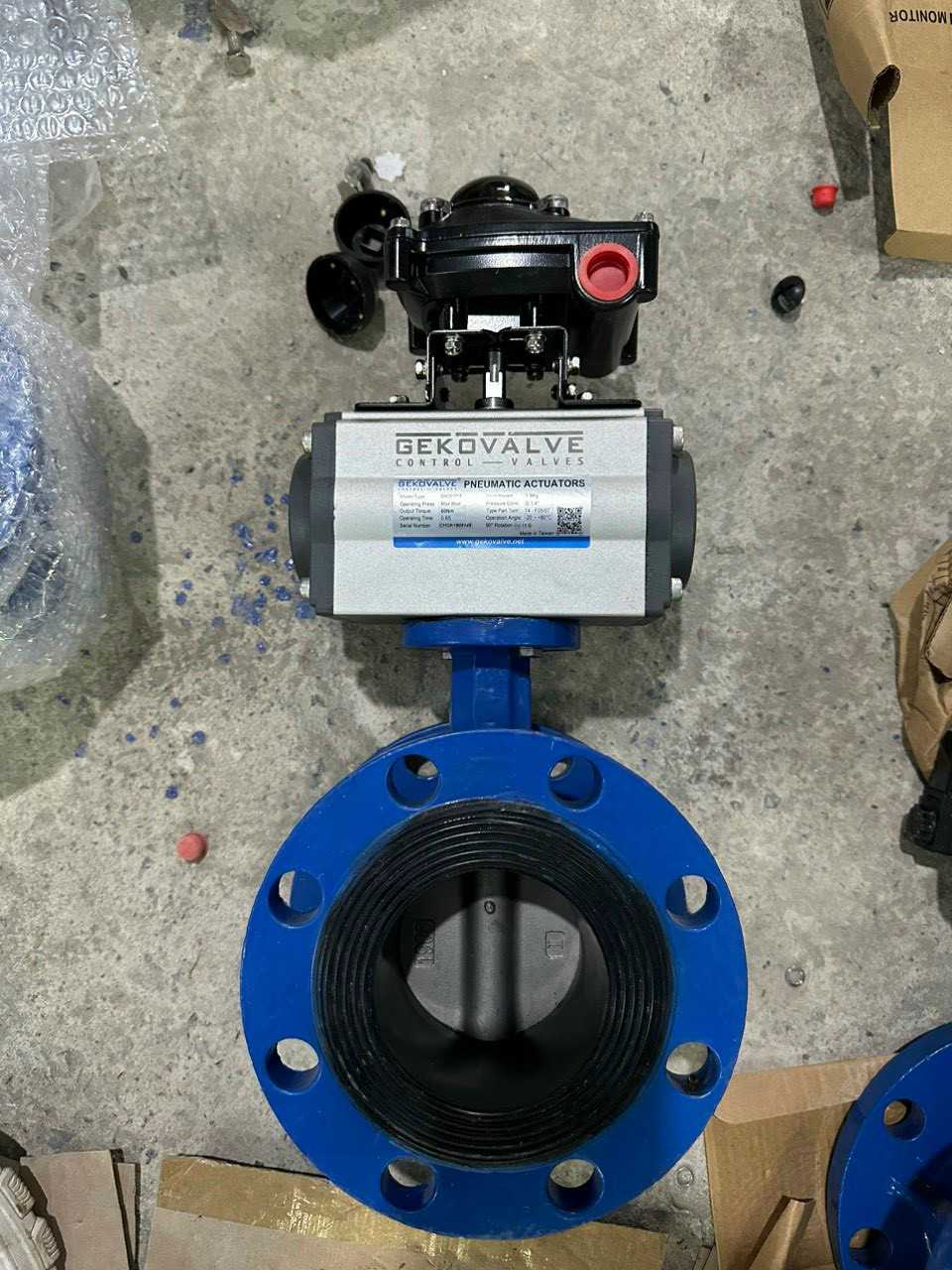

Van bướm gang điều khiển khí nén tuyến tính

Van bướm gang là một trong những dòng van bướm phổ biến nhất. Không chỉ mang lại cho đường ống độ bền và thời hạn sử dụng cao, van bướm gang còn giúp nhà đầu tư tiết kiệm đáng kể chi phí. Điểm yêu của gang là khả năng hoạt động kém trong môi trường ẩm, hoá chất. Các nhà sản xuất thường khắc phục điều này bằng cách phủ lên van một lớp epoxy màu xanh, giúp van chống lại được sự oxy hoá và ăn mòn hoá chất.

Nguyên lý hoạt động của van bướm điều khiển khí nén tuyến tính

Cấu tạo và nguyên lý hoạt động

Van bướm điều khiển khí nén tuyến tính bao gồm các thành phần chính sau:

• Thân van: Là phần chính của van, được làm bằng các chất liệu phù hợp như thép không gỉ, gang, nhựa, v.v. Thân van có nhiệm vụ chịu áp lực và nhiệt độ của dòng khí nén.
• Đĩa bướm: Là bộ phận chính điều khiển lưu lượng khí nén, được lắp đặt trong thân van và quay quanh một trục. Khi đĩa bướm quay, nó sẽ mở hoặc đóng lại để điều chỉnh lưu lượng khí nén.
• Trục quay: Là trục chịu lực xoắn khi đĩa bướm quay để mở hoặc đóng van.

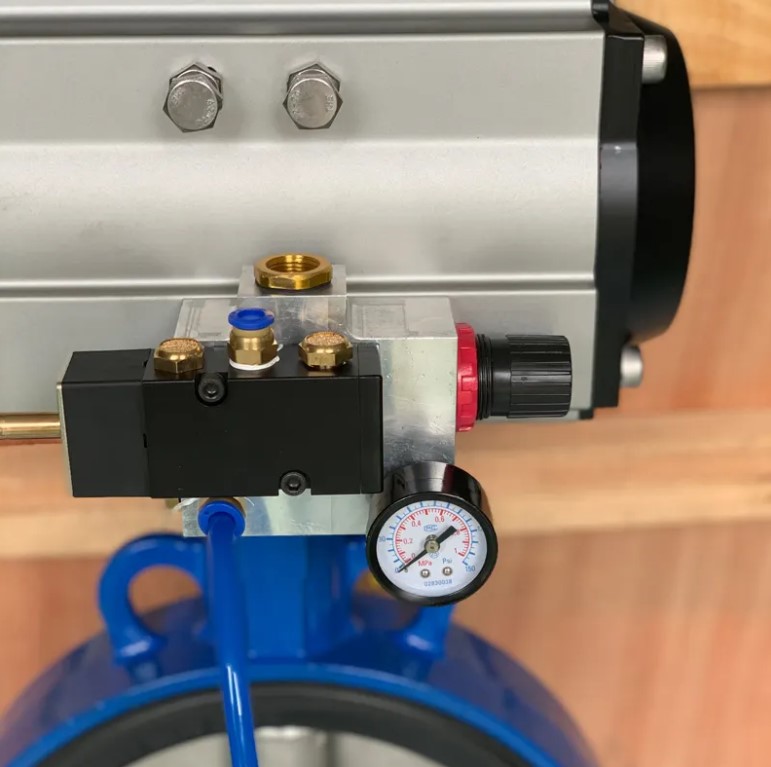

• Bộ điều khiển khí nén: là bộ phận tiếp nhận và chuyển đổi dòng khí thành động năng giúp van hoạt động.
• Bộ tuyến tính: sử dụng tín hiệu analog 4-20ma để nhận và truyền tín hiệu. Bộ tuyến tính giúp điều chỉnh van theo các góc độ mở khác nhau bằng cách sử dụng dữ liệu từ các thiết bị đo khác.

Nguyên lý hoạt động của van bướm điều khiển khí nén tuyến

Khi nhận được tín hiệu điều khiển từ bộ điều khiển, khí nén sẽ được cấp vào đầu khí thông qua ống dẫn. Van sẽ hoạt động để mở hoặc đóng đĩa bướm.

Khi đĩa bướm quay, nó sẽ thay đổi diện tích mặt cắt ngang của dòng khí nén, từ đó điều chỉnh lưu lượng khí nén qua van.

Tùy thuộc vào vị trí của đĩa bướm mà van sẽ điều khiển lưu lượng khí nén theo yêu cầu.

Bộ tuyến tính lúc này có nhiệm vụ điều chỉnh lượng khí nén đi vào đầu khí để điều chỉnh góc mở của van.

Ưu điểm và hạn chế của van bướm điều khiển khí nén tuyến tính

Ưu điểm của nguyên lý hoạt động tuyến tính

• Khả năng điều khiển chính xác: Nhờ nguyên lý hoạt động tuyến tính, van bướm có thể điều chỉnh lưu lượng khí nén một cách chính xác và linh hoạt, đáp ứng tốt các yêu cầu của quá trình công nghiệp.
• Độ ổn định cao: Quá trình điều khiển lưu lượng khí nén diễn ra một cách ổn định, không bị dao động hoặc biến động đột ngột.
• Phản hồi nhanh: Van bướm có thể phản ứng nhanh chóng (chỉ 1-2s) với các tín hiệu điều khiển, cho phép điều chỉnh lưu lượng khí nén kịp thời.
• Tuổi thọ cao: Nhờ cơ cấu đơn giản và ít bộ phận, van bướm có tuổi thọ vận hành cao, giảm được chi phí bảo trì.

Lưu ý khi sử dụng van bướm điều khiển khí nén tuyến tính

• Giá thành: van bướm điều khiển khí nén tuyến tính là thiết bị được chế tạo bằng công nghệ hiện đại, do đó giá thành của nó cũng khá cao. Khách hàng có thể cân nhắc sử dụng van bướm khí nén dạng ON/OFF để tiết kiệm chi phí.
• Gây tiếng ồn khi hoạt động: hầu hết các dòng van khí nén đều gây tiếng ồn khi hoạt động. Để khắc phục tình trạng này, khi lắp đặt van bướm điều khiển khí nén tuyến tính khách hàng nên sử dụng thêm phụ kiện tiêu âm.
• Hạn chế về khả năng vận chuyển: các dòng van bướm nói chúng đều không thích hợp cho các lưu chất chứa nhiều hạt rắn, tạp chất hay các chất có độ sệt cao. Do cấu trúc trục van nằm giữa có thể gây nghẹt, tắc đường ống.

Tiêu chuẩn lựa chọn van bướm điều khiển khí nén tuyến tính

Khi lựa chọn van bướm điều khiển khí nén tuyến tính, cần xem xét các tiêu chí sau:

• Xác định chính xác áp suất và lưu lượng khí nén cần điều khiển.
• Chọn van bướm có công suất phù hợp, đảm bảo vận hành an toàn và hiệu quả.
• Xác định kích thước đường ống và kiểu kết nối phù hợp (bích, ren, v.v.).
• Chọn van bướm có kích thước và kiểu kết nối tương thích với hệ thống.
• Xem xét môi trường làm việc, nhiệt độ, độ ăn mòn để chọn vật liệu thích hợp.
• Các vật liệu phổ biến là thép không gỉ, gang, nhựa, v.v.
• Xác định yêu cầu về chế độ điều khiển: khí nén hay điện.
• Chọn van bướm có cơ chế điều khiển phù hợp.
• Xem xét các tiêu chuẩn kỹ thuật như ANSI, DIN, v.v.
• Lựa chọn van bướm tuân thủ các tiêu chuẩn phù hợp.
• Xem xét các yêu cầu về an toàn, vệ sinh trong ứng dụng.
• Chọn van bướm đáp ứng các tiêu chuẩn an toàn và vệ sinh.

Hướng dẫn lắp đặt và vận hành van bướm điều khiển khí nén tuyến tính

Kiểm tra và chuẩn bị:

• Kiểm tra van bướm, đảm bảo không có hư hỏng.
• Chuẩn bị các thiết bị và dụng cụ cần thiết cho quá trình lắp đặt.

Vị trí lắp đặt:

• Chọn vị trí lắp đặt phù hợp, đảm bảo dễ tiếp cận và bảo dưỡng.
• Lưu ý không được lắp đặt van bướm ở những nơi có rung động, nhiệt độ hoặc áp suất cao.

Kết nối ống dẫn:

• Kết nối ống dẫn khí nén với van bướm theo đúng kích thước và tiêu chuẩn.
• Đảm bảo các mối nối khít chắc chắn, không rò rỉ.

Kết nối điều khiển:

• Kết nối van bướm với bộ điều khiển khí nén hoặc điện tùy theo loại van.
• Đảm bảo các kết nối an toàn và đúng kỹ thuật.

Kiểm tra và hiệu chỉnh:

Kiểm tra hoạt động của van bướm, đảm bảo mở/đóng hoàn toàn.

Bảo dưỡng định kỳ:

• Thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất.
• Kiểm tra tình trạng van bướm, vệ sinh, bôi trơn các bộ phận nếu cần.

Khắc phục sự cố:

• Theo dõi và phát hiện sớm các sự cố có thể xảy ra.
• Thực hiện các biện pháp khắc phục kịp thời để đảm bảo vận hành an toàn.

Ứng dụng của van bướm điều khiển khí nén tuyến tính trong các ngành công nghiệp

Van bướm điều khiển khí nén tuyến tính được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, bao gồm:

• Điều khiển lưu lượng các chất hóa học, khí, dầu mỏ trong quá trình sản xuất và chế biến.
• Ứng dụng trong hệ thống ống dẫn, bồn chứa, máy móc thiết bị.
• Điều chỉnh lưu lượng không khí, khí nitơ, CO2 trong các quy trình sản xuất.
• Ứng dụng trong thiết bị chiết xuất, lọc, đóng gói.
• Điều khiển lưu lượng khí làm mát, khí sạch trong quy trình sản xuất linh kiện điện tử.
• Ứng dụng trong máy gia công, hệ thống làm mát.
• Điều chỉnh lưu lượng khí nén trong hệ thống phanh, hệ thống lái.
• Ứng dụng trong dây chuyền sản xuất, máy móc công nghiệp.

Van bướm điều khiển khí nén tuyến tính đóng vai trò quan trọng trong việc điều khiển và vận hành các quy trình công nghiệp, giúp tăng hiệu suất sản xuất, tiết kiệm năng lượng và đảm bảo an toàn cho hệ thống.

So sánh van bướm điều khiển khí nén tuyến tính với van bướm điều khiển điện tuyến tính

Van bướm điều khiển khí nén tuyến tính

• Hoạt động dựa trên nguyên lý điều khiển khí nén.
• Điều khiển lưu lượng khí nén một cách linh hoạt.
• Thích hợp cho các ứng dụng công nghiệp cần điều khiển lưu lượng lớn.
• Phản ứng nhanh hơn nhưng gây tiếng ồn và gây ma sát lớn có thể khiến van bị giảm tuổi thọ.
• Van bướm khí nén yêu cầu lắp đặt cùng hệ thống ống dẫn và bộ cấp khí nén. Người dùng cần cân nhắc khi lắp đặt van với số lượng lớn.

Van bướm điều khiển điện tuyến tính

• Sử dụng nguồn điện để điều khiển van mở/đóng.
• Điều khiển chính xác, dễ dàng tích hợp vào hệ thống tự động hóa.
• Thích hợp cho các ứng dụng yêu cầu điều khiển chính xác và linh hoạt.
• Một chu kì hoạt động của van bướm điện diễn ra chậm hơn van bướm khí nén khá nhiều (khoảng 5-7s). Vì vậy đối với các ứng dụng cần khả năng vận hành chính xác và phản ứng nhanh, có thể chuyển qua sử dụng van bướm khí nén.
• Giá của van bướm điện tuyến tính cũng có phần nhỉnh hơn so với van bướm khí nén.

Việc lựa chọn giữa van bướm điều khiển khí nén tuyến tính và van bướm điều khiển điện tuyến tính phụ thuộc vào yêu cầu cụ thể của từng ứng dụng, ngân sách và khả năng kỹ thuật của hệ thống.
