Đồng hồ đo lưu lượng hơi Vortex

Tóm tắt nội dung: hơi nóng là môi trường đặc thù và nguy hiểm, do đó các thiết bị sử dụng trong đường ống khí nóng thường yêu cầu rất cao về độ bền và khả năng chống chịu với nhiệt độ cao.

Trong bài viết này, HT Việt Nam muốn giới thiệu tới khách hàng một thiết bị chuyên dùng cho các công trình hơi nóng, hơi bão hoà, đó là đồng hồ đo lưu lượng hơi Vortex.

Để tìm hiểu thêm về đồng hồ đo lưu lượng hơi Vortex, các bạn có thể tham khảo bài viết dưới đây hoặc liên hệ với HT Việt Nam qua hotline để được tư vấn trực tiếp.

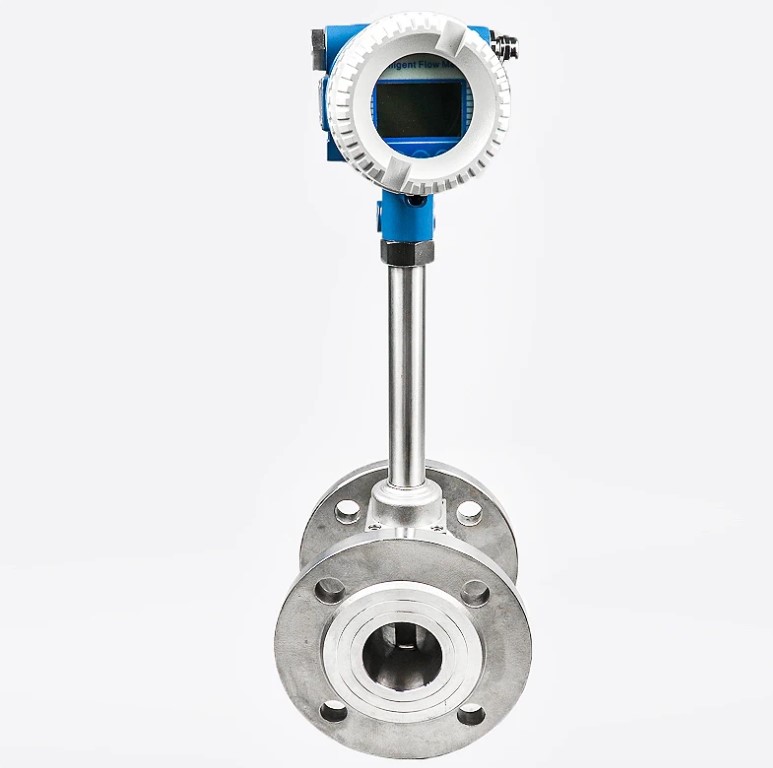

Tìm hiểu về đồng hồ đo lưu lượng hơi Vortex

Đồng hồ đo lưu lượng hơi vortex là thiết bị được sử dụng để đo lường và điều chỉnh lưu lượng hơi nóng, hơi bão hoà và hơi quá nhiệt trong đường ống.

Sử dụng đồng hồ đo lưu lượng hơi Vortex giúp người dùng dễ dàng nắm bắt thông tin một cách chính xác. Thiết bị này sử dụng phương pháp đo lưu lượng bằng cách đếm số vòng xoáy karman được tạo ra khi dòng chất lỏng hoặc khí đi qua thanh chắn.

Với vật liệu inox chất lượng cao, đồng hồ đo lưu lượng hơi nóng không bị ảnh hưởng bởi các yếu tố môi trường. Đồng hồ vortex có khả năng hoạt động trong môi trường nhiệt độ lên đến hơn 200 độ C và áp suất khoảng 63 bar.

Sản phẩm hiện đang được nhập khẩu trực tiếp bởi XNK HT Việt Nam từ Đài Loan, Hàn Quốc, Nhật Bản,..đảm bảo chất lượng và đầy đủ giấy tờ CO, CQ, VAT. Khách hàng hoàn toàn có thể yên tâm khi mua đồng hồ hơi vortex tại XNK HT Việt Nam.

Ưu điểm và những hạn chế khi sử dụng đồng hồ đo lưu lượng hơi Vortex

Ưu điểm của đồng hồ đo lưu lượng hơi Vortex

• Đồng hồ đo lưu lượng hơi vortex được chế tạo từ chất liệu inox cao cấp, đảm bảo hoạt động ổn định trong thời gian dài mà không bị ảnh hưởng bởi điều kiện môi trường xung quanh.
• Đồng hồ đo lưu lượng hơi Vortex mang lại độ chính xác cao nhờ nguyên lí hoạt động thông minh.
• Máy đo lưu lượng Votex tiêu tốn năng lượng rất ít và gần như không đáng kể. Ngoài ra thiết bị này còn rất khó xảy ra sự cố, giúp người dùng tiết kiệm được đáng kể chi phí hoạt động.
• Lưu lượng kế Vortex có thể đo lưu lượng nhiều loại chất khác nhau. Người dùng có thể sử dụng sản phẩm trong các đường ống chất lỏng, chất khí, hơi.
• Thiết bị này được chế tạo chắc chắn, đảm bảo độ tin cậy và độ bền trong nhiều điều kiện vận hành khác nhau.
• Sử dụng tín hiệu analog 4 - 20ma, có khả năng kết nối xa lên đến 2km.
• Hoạt động dựa trên việc đếm số dòng xoáy tạo ra, nên độ chính xác của đồng hồ đo lưu lượng hơi vortex luôn được đánh giá cao.
• Đồng hồ đo lưu lượng hơi Vortex có thể sử dụng cùng với các thiết bị đo nhiệt độ và đo áp. Giúp người dùng có thể thuận tiện theo dõi và nắm bắt thông tin.
• Cung cấp nguồn điện từ 12V, 24V, 110V, 220V phù hợp với nhiều ứng dụng công nghiệp.
• Đồng hồ đo lưu lượng hơi Vortex có khả năng hoạt động không cần nguồn điện nhờ PIN 3.6, đảm bảo hoạt động liên tục trong 5 - 6 năm, phù hợp cho các vị trí khó tiếp cận nguồn điện.
• Bộ hiển thị được bảo vệ bởi vỏ hợp kim nhôm, sản xuất theo tiêu chuẩn kháng nước, kháng bụi IP68. Đồng hồ đo lưu lượng hơi cso thể chống lại sự xâm nhập của độ ẩm và ăn mòn kim loại.

Những hạn chế của đồng hồ đo lưu lượng hơi Vortex

• Các thiết bị đo này chỉ có khả năng đo lưu lượng khí, hơi và chất lỏng không chứa nhiều tạp chất.
• Do hoạt động bằng cách tạo ra dòng xoáy, nên các đường ống vận chuyển chất lỏng yêu cầu phải có độ loãng nhất định.
• Khi sử dụng, người dùng cần cung cấp dòng khí với áp suất đủ lớn để tạo ra dòng xoáy.
• Đồng hồ đo lưu lượng hơi Vortex yêu cầu dòng chảy ổn định ở cả đầu và lẫn đầu ra.

Các dạng đồng hồ đo lưu lượng hơi Vortex đang có mặt trên thị trường

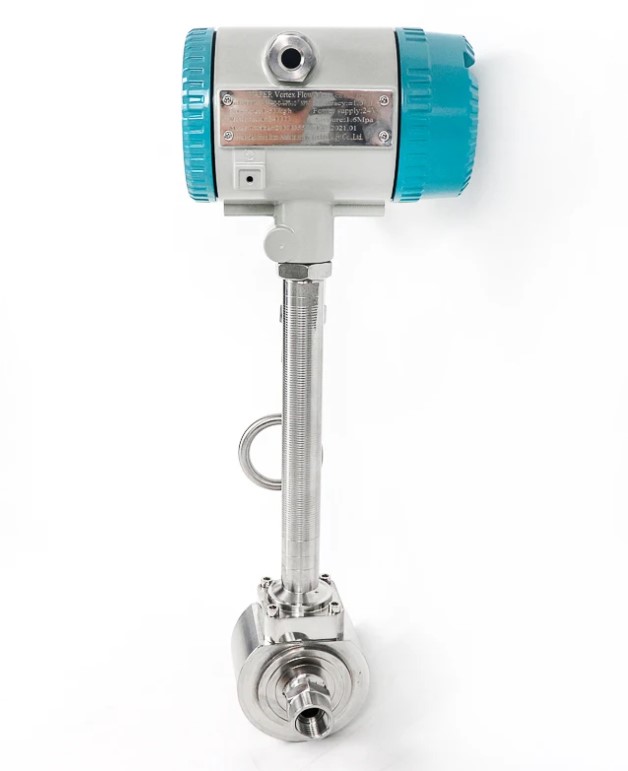

Đồng hồ đo lưu lượng vortex 2 cảm biến

Đồng hồ đo lưu lượn hơi Vortex 2 cảm biến cho luồng hơi đi qua vật cản, nó tạo ra sự chênh lệch áp suất giữa hai cảm biến, gây ra sự biến dạng của màng chắn ngăn cách hai cảm biến. Sự biến dạng này tỷ lệ thuận với tần số của các xoáy Karman.

Đồng hồ đo lưu lượng vortex 2 cảm biến thường được sử dụng trong các ứng dụng công nghiệp nặng, nguy hiểm và uy cầu độ chính xác cao. 2 cảm biến có thể hoạt động độc lập và thay thể nhau, giúp hệ thống được an toàn.

Đồng hồ đo lưu lượng vortex 4 cảm biến

Tương tự như đồng hồ 2 cảm biến, đồng hồ 4 cảm biến cũng được sử dụng trong các ứng dụng yêu cầu tính an toàn cao như nhiệt điện, lò hơi. Sản phẩm đạt chứng chỉ SIL về độ an toàn.

Khi một cảm biến xảy ra sự cố, các cảm biến còn lại vẫn hoạt động bình thường, đảm bảo hoạt động của hệ thống không bị gián đoạn. Tất nhiên giá của đồng hồ đo lưu lượng Vortex 4 cảm biến cũng cao hơn các dòng cảm biến Vortex thông thường

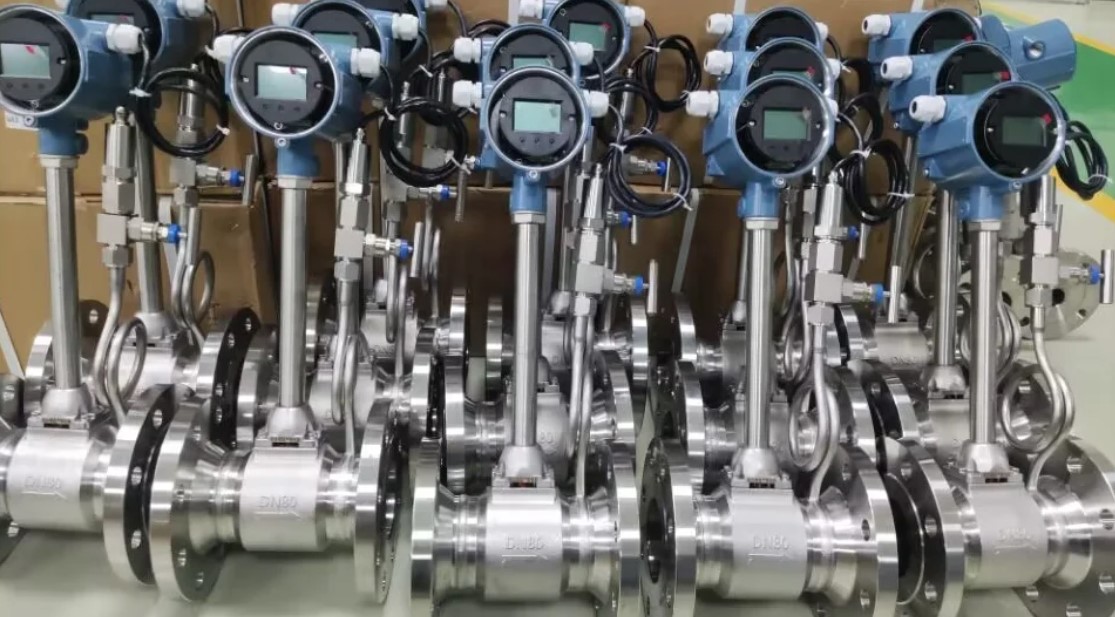

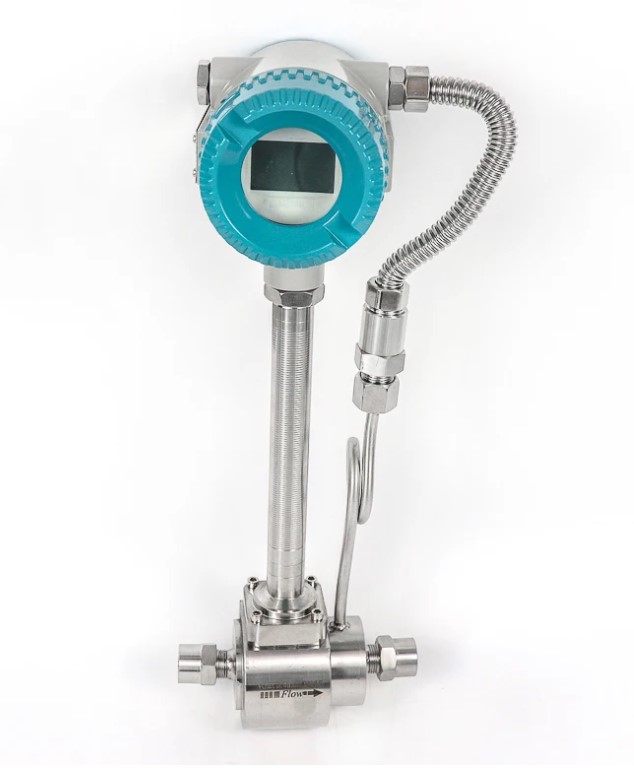

Đồng hồ đo lưu lượng hơi nóng bù nhiệt, bù áp suất

Loại đồng hồ này được trang bị các cảm biến nhiệt độ và áp suất để bù cho những thay đổi về nhiệt độ môi trường và áp suất, giúp đảm bảo độ chính xác cao của phép đo.

Ưu điểm của đồng hồ đo lưu lượng hơi nóng bù nhiệt, bù áp suất là khả năng đo Đo lường chính xác trong mọi điều kiện hoạt động, Dễ dàng cài đặt và vận hành.

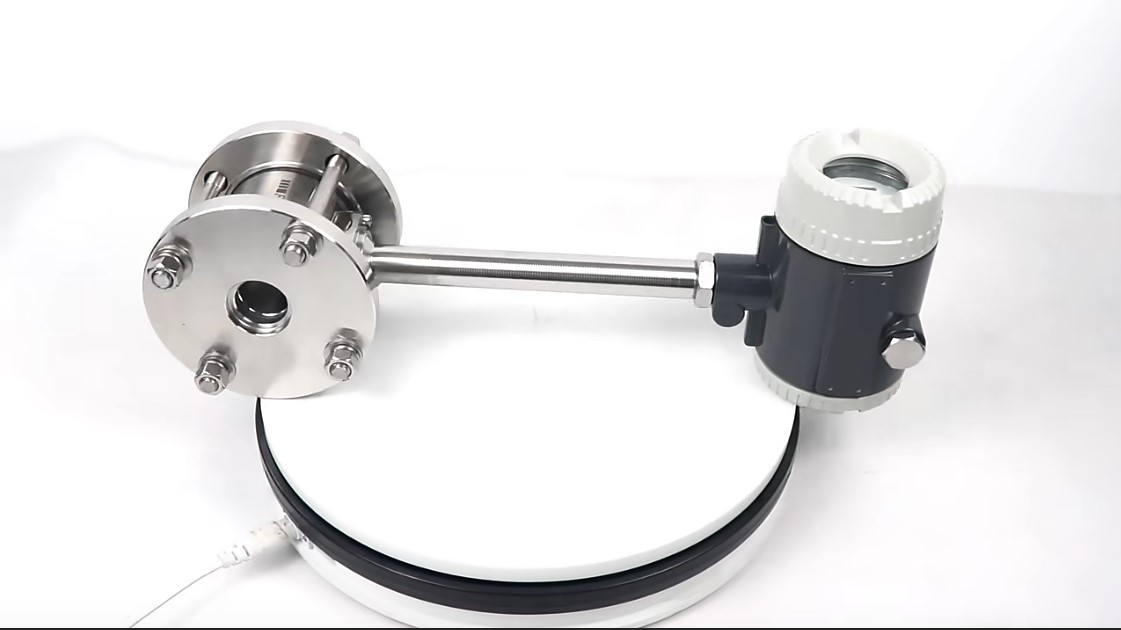

Đồng hồ đo lưu lượng hơi Vortex mặt bích

Loại đồng hồ này được thiết kế để lắp đặt bằng mặt bích vào đường ống. Điều này giúp dễ dàng lắp đặt và bảo trì mà không cần nhiều kiến thức chuyên môn

Ngoài ra đồng hồ đo lưu lượng hơi Vortex mặt bích còn mang lại khả năng chịu áp cao hơn các dạng kết nối như clamp hay ren, vì vậy đồng hồ đo lưu lượng hơi Vortex mặt bích là sản phẩm thường được sử dụng trong các đường ống lớn.

Đồng hồ đo lưu lượng hơi Vortex clamp

Đồng hồ đo lưu lượng hơi Vortex clamp được thiết kế để kẹp trực tiếp vào đường ống mà không cần phải cắt hoặc hàn. Điều này giúp tiết kiệm thời gian và chi phí lắp đặt so với các loại đồng hồ đo lưu lượng truyền thống khác.

Việc lắp đặt đơn giản và nhanh chóng cũng giúp giảm thiểu thời gian và tiết kiệm chi phí. Tuy nhiên khả năng chống rò rỉ của thiết bị này không được đánh giá cao.

Đồng hồ đo lưu lượng hơi Vortex màn hình liền

Đồng hồ đo lưu lượng hơi Vortex màn hình liền được tích hợp màn hình hiển thị trực tiếp trên thân đồng hồ, giúp người dùng dễ dàng theo dõi lưu lượng một cách trực quan.

Ngoài ra, một số model còn có khả năng hiển thị đồng thời các thông số như lưu lượng khối, tốc độ dòng chảy và nhiệt độ, cung cấp thông tin đầy đủ cho quá trình sản xuất.

Đồng hồ đo lưu lượng hơi Vortex màn hình rời

Đồng hồ đo lưu lượng hơi Vortex màn hình rời cho phép người dùng lắp đặt màn hình hiển thị ở vị trí xa thân đồng hồ, giúp dễ dàng theo dõi và giám sát từ xa mà không cần tiếp cận trực tiếp vào hệ thống đo lường.

Điều này đặc biệt hữu ích trong các ứng dụng khó tiếp cận vị trí đồng hồ hoặc trong môi trường làm việc nguy hiểm.

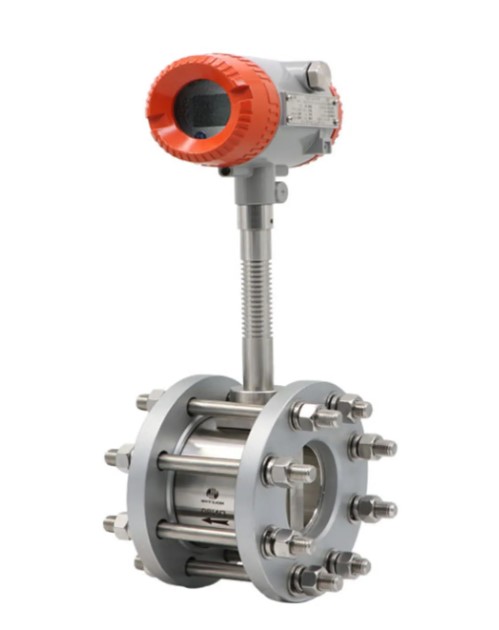

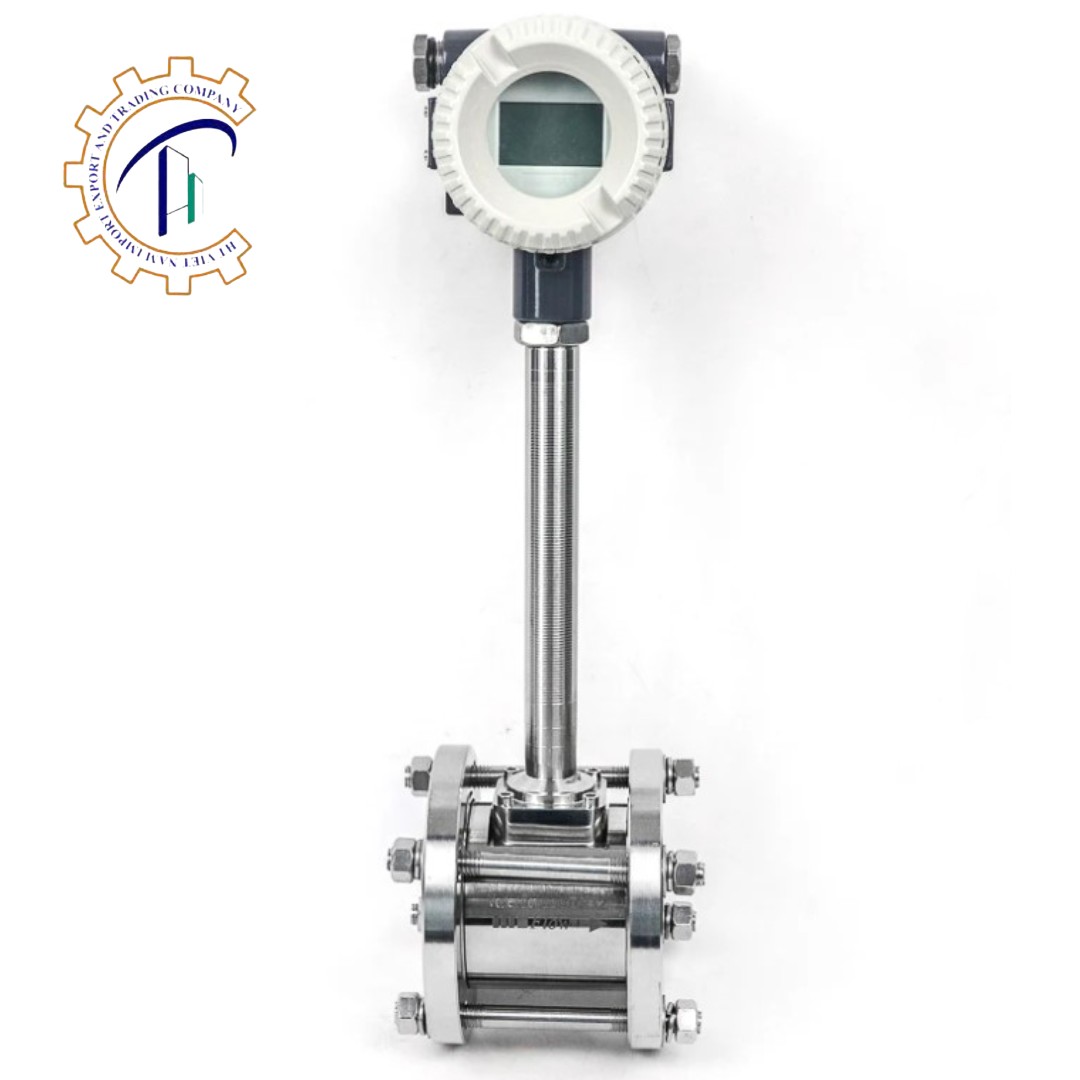

Đồng hồ đo lưu lượng hơi Vortex wafer

Đồng hồ đo lưu lượng hơi Vortex wafer được thiết kế dạng "wafer" để dễ dàng chèn vào đường ống mà không làm thay đổi cấu trúc ban đầu của hệ thống.

Với thiết kế nhỏ gọn và dễ dàng lắp đặt, Đồng hồ đo lưu lượng hơi Vortex wafer thường được sử dụng trong các hệ thống xử lý nước thải, hệ thống sưởi ấm, hệ thống làm mát công nghiệp...

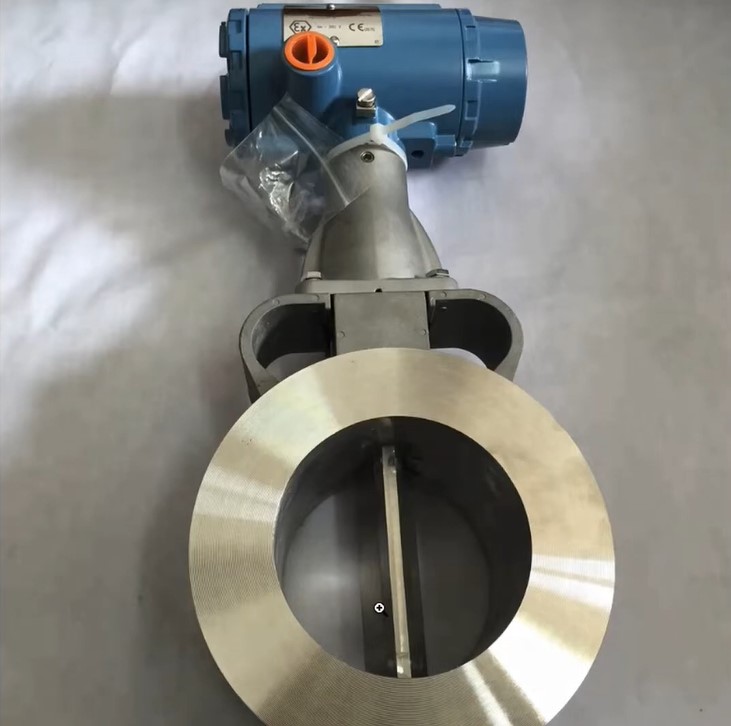

Đồng hồ đo lưu lượng hơi Vortex dạng chèn

Đồng hồ đo lưu lượng hơi Vortex dạng chèn được thiết kế để chèn trực tiếp vào đường ống có kích thước nhỏ. Với khả năng đo lưu lượng chính xác và ổn định, đồng hồ này đem lại hiệu suất cao cho các quy trình công nghiệp.

Chi tiết cấu tạo của đồng hồ đo lưu lượng hơi Vortex

Đồng hồ đo lưu lượng hơi Vortex được chế tạo dựa trên công nghệ hiện đại. Tuy nhiên sản phẩm vẫn có cấu tạo khá đơn giản bao gồm các bộ phận chính như:

Thân đồng hồ

Thân đồng hồ Là nơi chứa các bộ phận cảm biến và mạch điện tử. Thân đồng hồ được sản xuất từ inox 304 hoặc inox 316. Đây là bộ phận đảm nhiệm vai trò đưa dòng chảy đi qua và cố định các bộ phận bên trong

Thân đồng hồ bao gồm các bộ phận:

♦ Thanh chắn: Được đặt ở trung tâm của ống đo, tạo ra dòng xoáy.

♦ Cảm biến: Được lắp đặt ngay sau thanh chắn, dùng để đếm số vòng xoáy và tạo ra tín hiệu điện.

♦ Ống đo: là đoạn ống lắp ở trong thân. Ống đo cũng được chế tạo từ inox và có bề mặt phẳng mịn, giúp tránh tình trạng mài mòn và giảm bám bẩn.

Bộ hiển thị

Bộ hiển thị bao gồm các bộ phận:

♦ Màn hình hiển thị: Dùng để hiển thị kết quả đo lường lưu lượng hơi nóng.

♦ Bảng mạch: là cơ quan tiếp nhận tín hiệu điện, phân tích và tính toán chính xác ra lưu lượng dòng chảy.

♦ Dây dẫn: được sử dụng để truyền tín hiệu và xung điện.

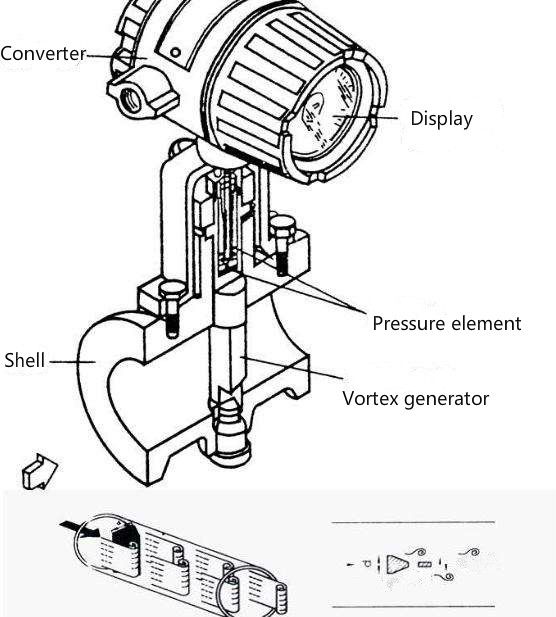

Cách hoạt động của đồng hồ đo lưu lượng hơi Vortex

Chúng ta có thể quan sát thấy rằng, trên các dòng sông, suối, thường có những cục đá nổi lên. Vùng nước ngay phía sau tảng đá này thường sâu hơn do bị nước xoáy cuốn đi.

Các dòng xoáy hình thành phía sau tảng đá gọi là xoáy karman. Điều này cũng tương tự với chất khí và hơi. Áp dụng nguyên lí này, đồng hồ đo lưu lượng hơi Vortex sử dụng sự chênh lệch áp suất giữa hai dòng xoáy để đo lưu lượng một cách chính xác.

Dòng xoáy Karman là các xoáy liên tục được tạo ra sau vật chắn trong dòng chảy. Để đếm số vòng xoáy, người ta sử dụng bộ phận đếm số vòng xoáy được tạo ra.

Có hai phương pháp phổ biến để đếm số vòng xoáy, đó là sử dụng chênh lệch áp suất giữa hai dòng xoáy và sử dụng sóng siêu âm.

Với đồng hồ điện tử Vortex sử dụng áp suất, cảm biến được gắn vào thiết bị để đo áp suất chênh lệch và chuyển đổi thành tín hiệu điện. Tín hiệu này được gửi đến mạch để tính toán lưu lượng chảy qua ống.

Một hạn chế của đồng hồ điện tử Vortex sử dụng áp suất là cần có đủ lưu lượng chất lỏng hoặc khí để tạo ra xoáy. Để khắc phục điều này, đã phát triển đồng hồ điện tử Vortex siêu âm.

Đồng hồ đo lưu lượng hơi Vortex siêu âm có độ chính xác cao hơn, có thể đếm số vòng xoáy ngay cả khi chúng rất nhỏ nhờ vào sóng siêu âm liên tục phát ra.

Tần số xoáy Karman phụ thuộc vào tốc độ dòng chảy theo một cách trực tiếp. Mối quan hệ này được biểu diễn bằng công thức sau:

F = St * V / D

Trong đó:

F: Tần số xoáy Karman

St: Số Strouhal (hằng số) là một hàm số của hình học của thanh cản.

V: Tốc độ dòng chảy qua ống đo

D: Chiều rộng của thanh shedder bar (hằng số)

HT Việt Nam là đơn vị phân phối chính thức của nhiều thương hiệu hàng đầu thế giới về đồng hồ đo lưu lượng hơi vortex. Chúng tôi cung cấp đa dạng các loại đồng hồ đo lưu lượng vortex với các cấu hình khác nhau để đáp ứng các yêu cầu ứng dụng đa dạng.

Phạm vị hoạt động của đồng hồ đo lưu lượng hơi Vortex

Đồng hồ đo lưu lượng hơi Vortex được áp dụng phổ biến trong nhiều ngành công nghiệp như sau:

• Sử dụng trong các đường ống sản xuất đồ nhựa, phục vụ cho cách hoạt động sản xuất sản phẩm công nghiệp.
• Dùng để đo lường lưu lượng hơi nóng trong quá trình chế biến dược phẩm, thực phẩm.
• Sử dụng để kiểm soát lưu lượng hơi nóng trong quá trình sản xuất các loại hóa chất.
• Sử dụng để đo lường lưu lượng hơi nóng trong quá trình khai thác và chế biến dầu khí.
• Áp dụng trong các đường ống vận chuyển hơi nóng trong quá trình dệt, sản xuất giấy.
• Sử dụng trong các hệ thống hấp, sấy nông sản, hải sản, thực phẩm,..

Lưu ý khi sử dụng đồng hồ đo lưu lượng hơi Vortex

Là một sản phẩm có độ bền cao và khả năng hoạt động tốt trong hầu hết các dạng điều kiện môi trường. Tuy nhiên, khi sử dụng đồng hồ đo lưu lượng hơi Vortex người dùng cần lưu ý một số chi tiết sau:

• Đồng hồ đo lưu lượng hơi Vortex không thể hoạt động trong môi trường chất có mật độ cao như bùn, chất nhớt,…khách hàng cần xem xét kỹ đặc tính của môi trường trong đường ống
• Hãy tránh lắp đặt đồng hồ gần các thiết bị phát nhiệt như lò hơi. Môi trường bên ngoài có thể gây ánh hưởng tới bộ hiển thị và dây dẫn.
• Không để đồng hồ tiếp xúc với nhiệt độ cao hoặc ánh nắng mặt trời trong thời gian dài. Cần có biện pháp cách nhiệt hoặc thông gió cho đồng hồ.
• Cần đảm bảo nguồn điện đầu vào luon được ổn định. Tránh sử dụng nguồn có điện áp quá cao.
• Tránh lắp đặt đồng hồ tại những đường ống thường xuyên rung lắc. Nếu không thể tránh khỏi việc này, cần sử dụng các thiết bị cố định và chống rung cho đồng hồ.
• Lắp đặt đồng hồ ở nơi thoáng mát, chống thấm, đặc biệt là tại các mối nối.
• Thường xuyên kiểm tra và bảo trì đồng hồ vortex. Nếu phát hiện hư hỏng, vui lòng liên hệ chúng tôi để được hỗ trợ từ đội ngũ kỹ thuật viên giàu kinh nghiệm.
• Kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác của kết quả đo lường.

Lắp đặt đồng hồ đo lưu lượng hơi Vortex đúng kỹ thuật

Trong quá trình lắp đặt đồng hồ đo lưu lượng hơi nóng dạng vortex, việc quan trọng nhất là tạo môi trường hoạt động tốt nhất cho thiết bị. Đặc biệt cần chú ý đến vị trí lắp đặt.

Đồng hồ hoạt động bằng cách đếm số vòng xoáy Karman được tạo ra, do đó, người sử dụng cần đảm bảo dòng chảy luôn ổn định để có kết quả đo chính xác nhất. Dưới đây là một số điều cần lưu ý khi lắp đặt đồng hồ đo lưu lượng hơi nóng.

• Khi sử dụng ống dạng côn thu, khoảng cách tối thiểu giữa đầu ống và đồng hồ là 15DN, và giữa đồng hồ và đầu ra là 5DN.
• Đối với hai khuỷu ống 90 độ trên cùng một mặt phẳng, khoảng cách tối thiểu giữa đầu ống và đồng hồ là 25DN, và giữa đồng hồ và đầu ra là 5DN.
• Nếu sử dụng ống mở rộng, khoảng cách tối thiểu giữa đầu ống và đồng hồ là 30DN, và giữa đồng hồ và đầu ra là 5DN.
• Với khuỷu ống dạng vòng cung 90 độ, khoảng cách tối thiểu giữa đầu ống và đồng hồ là 20DN, và giữa đồng hồ và đầu ra là 5DN.
• Khi sử dụng khuỷu ống 90 độ dạng vuông góc, khoảng cách tối thiểu giữa đầu ống và đồng hồ là 40DN và giữa đồng hồ và đầu ra là 5DN.
• Nếu van phía trước không mở hoàn toàn, khoảng cách tối thiểu giữa đầu ống và đồng hồ là 50DN, và giữa đồng hồ và đầu ra là 5DN.
• Khi lắp đặt đồng hồ đo lưu lượng hơi Vortex, kích thước của đường ống ra và đường ống vào phải bằng nhau.
• Khi sử dụng đồng hồ điện tử Vortex trong các đường ống dẫn chất lỏng, để kết quả đo lưu lượng được chính xác nhất, khách hàng cần lắp các thiết bị như van xả khí để đường ống luôn được lấp đầy.
• Đường kính trong của miếng đệm mặt bích phải lớn hơn đường kíng trong của đồng hồ khoảng khoảng 1 – 2mm.
